Номер госреестра:
72368-18
Наименование СИ:
Стенды высоковольтные стационарные
Обозначение типа:
СВС
Производитель:
ООО "Харьковэнергоприбор", Украина, г.Харьков
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71130
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенды высоковольтные стационарные СВС
Назначение средства измерений
Стенды высоковольтные стационарные СВС (далее – стенды) предназначены для
воспроизведений напряжения переменного тока, а также для измерений тока утечки при
проведении приемо-сдаточных и эксплуатационных электрических испытаний средств защиты,
используемых в электроустановках.

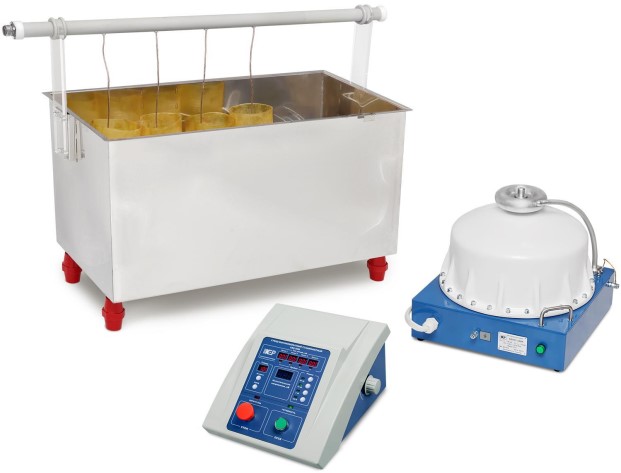

1) Стенды СВС-50М и СВС-100М
Описание средства измерений
Принцип действия стендов основан на преобразовании напряжения переменного тока
повышающим трансформатором в высокое испытательное напряжение переменного тока.
Trial состоит из следующих блоков: -
блока управления;
- блока измерительного (в модификациях СВС-50Ц / СВС-100Ц);
- блока высоковольтного;
- испытательной ванны,
- соединенных между собой кабелями.
Стенды имеют несколько модификаций, отличающихся конструктивным исполнением и
диапазоном воспроизведений напряжения переменного тока.
Стенды выпускаются в следующих модификациях: СВС-50М, СВС-100М, СВС-50Ц и
СВС-100Ц.

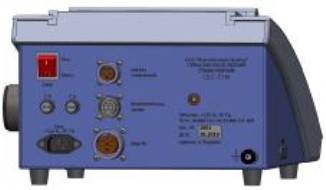

Внешний вид стендов с указанием мест пломбирования (в виде наклейки «сбоку» на
блоке управления) от несанкционированного доступа представлен на рисунке 1.
Место пломбирования
Лист № 2
Всего листов 6

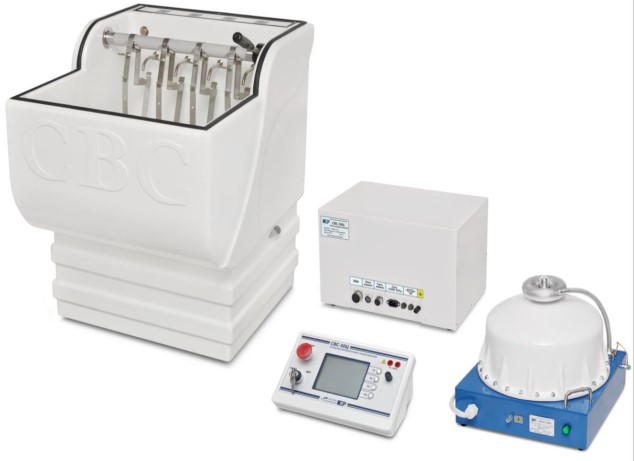

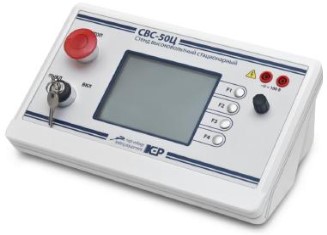

2) Стенды СВС-50Ц и СВС-100Ц
Рисунок 1 – Внешний вид и схема пломбирования стендов
Программное обеспечение
Встроенное программное обеспечение (далее по тексту – ПО) стендов представляет
собой микропрограмму, предназначенную для обеспечения нормального функционирования
стендов и управления интерфейсом. Данное ПО является метрологически значимым.
Внешнее ПО, устанавливаемое на персональный компьютер, позволяет управлять СВС-
50М и СВС-100М и является метрологически значимым.
Идентификационные данные метрологически значимого ПО стендов представлены в
таблицах 1-6.
исполняем го кода
Таблица 1 – Характеристики программного обеспечения, внешнего для СВС-50М/СВС-100М
Наименование характеристикиЗначение
Идентификационное наименование ПОCVC50M.exe
Номер версии (идентификационный номер) ПО не ниже 1.0
Цифровой
о
идентификатор ПО (контрольная сумма
048472518294cd9004edb67a85280047
Алгоритм вычисления цифрового идентификатора ПОmd5
исполняем о кода
Таблица 2 – Характеристики программного обеспечения, встроенного для СВС-50М
Наименование характеристикиЗначение
Идентификационное наименование ПОPlata_Indikacii_22_11_11.hex
Номер версии (идентификационный номер) ПО не ниже 1.0
Цифровой
ог
идентификаторПО(контрольная сумма
334e213ba03f408d2a513debabda4ae2
Алгоритм вычисления цифрового идентификатора ПО md5
Место пломбирования
Лист № 3
Всего листов 6
исполняем о кода
Таблица 3 – Характеристики программного обеспечения, встроенного для СВС-100М
Наименование характеристикиЗначение
Идентификационное наименование ПОSVSXXX_CNTRL.hex
Trial версии (идентификационный номер) ПО не ниже 2.0
Цифровой
ог
идентификаторПО(контрольнаясумма
59e06267817ca95136d1a56949ce62ac
Алгоритм вычисления цифрового идентификатора ПОmd5
исполняем о кода
Таблица 4 – Характеристики программного обеспечения, внешнего для СВС-50Ц/СВС-100Ц
Наименование характеристикиЗначение
Идентификационное наименование ПОSVS100_ver_3.hex
Номер версии (идентификационный номер) ПО не ниже 3.0
Цифровой
ог
идентификаторПО(контрольнаясумма
224d9e1f3f02cb17814f8e6743c2487f
Алгоритм вычисления цифрового идентификатора ПО md5
исполняем о кода
Таблица 5 – Характеристики программного обеспечения, встроенного для СВС-50Ц
Наименование характеристикиЗначение
Идентификационное наименование ПОPlata_Dvigatela.hex
Номер версии (идентификационный номер) ПО не ниже 1.0
Цифровой
ог
идентификаторПО(контрольнаясумма
1cac3d17f1cea91b39c17e7e1c201cad
Алгоритм вычисления цифрового идентификатора ПО md5
исполняем о кода
Таблица 6 – Характеристики программного обеспечения, встроенного для СВС-100Ц
Наименование характеристикиЗначение
Идентификационное наименование ПОPlata_Izmereniy.hex
Номер версии (идентификационный номер) ПО не ниже 1.0
Цифровой
ог
идентификаторПО(контрольнаясумма
f97d5de455dc0e90dc300324662e73cc
Алгоритм вычисления цифрового идентификатора ПО md5
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «низкий» в
соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 7.
Метрологические характеристики нормированы с учетом влияния ПО.
от 0,02
до 0,1
-
от 1
до 15
Значение длодификац
СВС-100Ц
режиме «100 В», кВ
от 0,01от 0,01от 0,02
Таблица 7 – Основные метрологические и технические характеристики стендов
Наименование характеристики
СВС-50МСВС-100М
я м
СВС-50Ц
ий
Диапазон измерений напряжения
переменного тока на выходе стенда в
до 0,1до 0,1до 0,1
от 0,3от 0,3
до 3до 3
Диапазон измерений напряжения
переменного тока на выходе стенда в
-
режиме «3 кВ», кВ
Диапазон измерений напряжения
переменного тока на выходе стенда в
режиме «15 кВ», кВ
от 1,5от 1,5от 1
до 15до 15до 15
Лист № 4
Всего листов 6
Значение длодификац
от 5от 10от 10
до 50до 50до 50
от 10от 10
до 100до 100
± 3
± 3
230 ± 10 %
50 ± 1
Окончание таблицы 7
Наименование характеристики
СВС-50МСВС-100М
я м
СВС-50Ц
ий
СВС-100Ц
Диапазон измерений напряжения
переменного тока на выходе стенда в
-
режиме «50 кВ», кВ
Диапазон измерений напряжения
переменного тока на выходе стенда в
--
режиме «100 кВ», кВ
Пределы допускаемой приведенной (к
верхнему значению диапазона
измерений) погрешности измерений
напряжения переменного тока, %
Диапазон измерений силы переменного
тока на выходе стенда (в зависимости отот 0,3 до 7,5 (10)*
канала измерения), мА
Пределы допускаемой приведенной (к
верхнему значению диапазона
измерений) погрешности измерений
силы переменного тока, %
Напряжение питающей сети
переменного тока, В
Частота питающей сети переменного
тока, Гц
Рабочие условия измерений:
- температура окружающего воздуха, °Сот +10 до +35
- относительная влажность воздуха при
температуре +25 °С, %, не более80
Потребляемая мощность, кВт, не более 0,7 0,9
Средний срок службы, лет10
Примечание - * - для режима работы «50 кВ» и «100 кВ»
Габаритные размеры и масса стендов указаны в таблице 8.
Наименование
Масса, кг,
не более
Таблица 8 – Габаритные размеры и масса стендов
Габаритные размеры
(высота × ширина × глубина),
мм, не более
13,3
36,5
10
320×390×200
346×280×648
800×280×630
СВС-50М / СВС-100М:
-
блок управления;
-
блок высоковольтный (2 шт. для СВС-100М);
-
испытательная ванна.
СВС-50Ц / СВС-100Ц:
-
блок управления;
-
блок измерительный;
-
блок высоковольтный (2 шт. для СВС-100Ц);
-
испытательная ванна.
3
25
35
20
316×187×132
600×350×500
346×280×658
700×795×865
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
табличку маркировочную стендов методом ультрафиолетовой печати.
Лист № 5
Всего листов 6
Комплектность средства измерений
Комплект поставки стендов указан в таблице 9.
51 экз.
Таблица 9 – Комплект поставки
№Наименование изделияОбозначениеКол-во
1 Стенд высоковольтный стационарный СВС * - 1 шт.
2 Комплект проводов и кабелей - 1 компл.
3 Паспорт - 1 экз.
4 Руководство по эксплуатации - 1 экз.
Стенды высоковольтные стационарные СВС. МетодикаИЦРМ-МП-103-18
поверки
Примечание - * -в комплект заказа входит модификация в соответствии с
заключенным договором
Поверка
осуществляется по документу ИЦРМ-МП-103-18 «Стенды высоковольтные стационарные СВС.
Методика поверки», утверждённому ООО «ИЦРМ» 03.07.2018 г.
Основные средства поверки приведены в таблице 10.
Таблица 10 – Основные средства поверки
Регистрационный номер
Наименование и тип средства поверкив Федеральном
информационном фонде
Делители напряжения ДН-100э54883-13
Вольтметр универсальный цифровой GDM-7826152669-13
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к стендам
высоковольтным стационарным СВС
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
Техническая документация изготовителя
Изготовитель
Обществосограниченнойответственностью«ХАРЬКОВЭНЕРГОПРИБОР»
(ООО «ХАРЬКОВЭНЕРГОПРИБОР»)
Адрес: 61000, Украина, г. Харьков, ул. Генерала Момота, 9
Телефон, факс: +38 (057) 393-10-69
E-mail:
Web-cайт:
Заявитель
Общество с ограниченной ответственностью «Энергоскан» (ООО «Энергоскан»)
ИНН 6686012537
Адрес: 620014, Свердловская обл, г. Екатеринбург, ул. Шейнкмана, д.9, пом. 204
Телефон: +7 (343) 318 01 52
Лист № 6
Всего листов 6
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 43320-18 | Стенды тестирования кабеля | СТ04 | АО "Мехта", г.Подольск | 1 год | Перейти |
| 17018-98 | Стенды для контроля и регулировки углов установки колес автомобилей | UNILUX | Фирма "Simpes Faip S.p.A.", Италия | 1 год | Перейти |
| 49763-12 | Твердомеры стационарные | NR3 D, AT130, AT250 | Фирма "ERNST Harterprufer SA", Швейцария | 1 год | Перейти |
| 27923-11 | Стенды измерений параметров тормозных цилиндров автоматические | СИТЦ | ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), г.Екатеринбург | 1 год | Перейти |
| 5775-76 | Катушки сопротивлений высоковольтные | Р491, Р492 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
