Контроллеры многофункциональные ARIS MT200, ГРСИ 72363-18
Номер госреестра:
72363-18
Наименование СИ:
Контроллеры многофункциональные
Обозначение типа:
ARIS MT200
Производитель:
ООО "Прософт-Системы", г.Екатеринбург
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71124
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры многофункциональные ARIS MT200
Назначение средства измерений
Контроллеры многофункциональные ARIS MT200 (далее по тексту – контроллеры)
предназначены для измерений времени в шкале времени UTC (SU), а также синхронизации
времени счетчиков электрической энергии, счетчиков энергоресурсов, периферийных модулей
телемеханики, микропроцессорных терминалов релейной защиты и автоматики (МП РЗА),
микропроцессорныхизмерительныхпреобразователей(МИП)идругихцифровых
измерительных устройств (ЦИУ).
Описание средства измерений
Принцип действия контроллеров основан на обмене данными в стандартизованных и
нестандартизованныхцифровыхпротоколахсвязисустройстваминижнегоуровня,
верификации, обработке, преобразовании и обмене данными с системами верхнего уровня в
стандартизованных цифровых протоколах.
Контроллеры также применяют для сбора данных со счетчиков электрической энергии,
счетчиковэнергоресурсов,периферийныхмодулейтелемеханики,микропроцессорных
терминалов релейной защиты и автоматики (МП РЗА), микропроцессорных измерительных
преобразователей (МИП) и других цифровых измерительных устройств (ЦИУ).
Контроллеры осуществляют:
-
ведение архивов расхода электроэнергии и энергоносителей за различные периоды,
архивов профилей, подитервалов, параметров электросети, автоматических считываний
данных;
-
регистрацию дискретных сигналов о состоянии оборудования (принятых с ЦИУ);
-
выдачу команд телеуправления (через внешние модули);
-
обработку полученной информации (в том числе расчета дополнительных
параметров по алгоритмам пользователя), её хранения и трансляции в вышестоящие уровни
автоматизированных информационно-измерительных систем (АИИС) и систем сбора и
передачи информации (ССПИ);
-
сбор и обработку данных с электрических счётчиков, периферийных модулей
телемеханики, микропроцессорных измерительных преобразователей, терминалов МП РЗА по
цифровым протоколам МЭК 60870–5–101, МЭК 60870–5–104, МЭК 60870–5–103, МЭК 61850–
8–1 (GOOSE), Modbus, sFTP/HTTPS, SPA, СТАРТ и собственным протоколам устройств;
– сбор данных о функционировании устройств программно-технического комплекса
(ПТК) и обособленных систем подстанций (ПС) (РЗА, АСУЭ) с использованием протокола
SNMP версии 3 и выше;
– передачу значений контролируемых параметров состояния устройств ПТК на
вышестоящие уровни управления с использованием протоколов передачи данных SNMP и/или
ГОСТ Р МЭК 60870-5-101/104;
– cбор, хранение и передачу данных коммерческого и технического учета отпуска
(потребления) электроэнергии от счетчиков электрической энергии на верхние уровни;
– сохранность данных в энергонезависимой памяти в виде коротких, основных,
суточных, месячных и годовых архивов. Для основных и коротких архивов настраивается
интервал архивирования от одной минуты до одних суток с шагом в одну минуту, а также –
глубина архивирования. Для суточных, месячных и годовых архивов настраивается только
глубина архивирования. Глубина хранения данных о тридцатиминутных приращениях
электропотребления (выработки) по каждому каналу является настраиваемым параметром и
составляет не менее 45 суток;
– cбор, хранение и передачу данных с устройств аналогового и дискретного ввода;
Лист № 2
Всего листов 5
– дорасчет данных на основе аналоговой информации, полученной от ЦИУ, счетчиков,
МИП, терминалов РЗиА, устройств аналогового ввода;
– выдачу команд телеуправления через устройства телеуправления;
– выполнение в реальном времени алгоритмов пользователя, разработанных в формате
FBD, в том числе алгоритмов оперативных блокировок;
– работу в режиме "горячего резервирования" (при работе в роли контроллера
телемеханики);
– формирование архивов телеизмерений, усредненных на коротком (от одной минуты),
основном (от интервала короткого архива до суток), суточном, месячном, годовом интервале;
– передачу обработанной информации в системы верхнего уровня или внешним
приёмникам данных по стандартным цифровым протоколам обмена МЭК 60870–5–101, МЭК
60870–5–104, Гранит, CRQ, МЭК 61850–8–1 (MMS, GOOSE);
– информационный обмен с системами верхнего уровня не менее чем в пяти
независимых направлениях одновременно;
– поддержку информационного обмена по каналам мобильной сотовой связи GSM/GPRS
с использование внешних модемов;
– синхронизацию внутреннего времени по встроенному или внешнему источнику
точного времени ГЛОНАСС/GPS и/или от NTP–серверов;
– синхронизацию времени ЦИУ, счетчиков, МИП, терминалов РЗиА, по внутреннему
времени контроллера;
– программную защиту от несанкционированного изменения параметров и данных;
– ведение «Журнала событий»;
– самодиагностику (при включении и в рабочем режиме непрерывно) с фиксацией
результатов в «Журнале событий».
Контроллерыимеютнесколькоисполнений,отличающихсяколичеством
последовательных портов Ethernet, RS-232 и RS-285.
Контроллеры выполнены в металлическом корпусе, предназначенном для установки на
DIN-рейку.
Общий вид контроллеров с указанием мест пломбирования от несанкционированного
доступа и нанесения знака поверки представлен на рисунках 1-2.

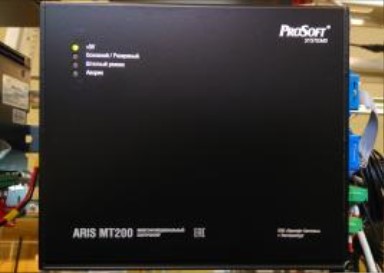

Рисунок 1 – Общий вид контроллеров
Лист № 3
Всего листов 5

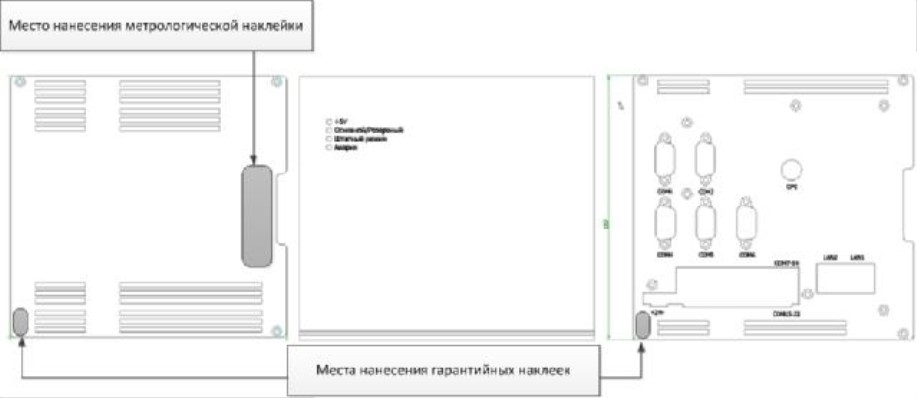

Рисунок 2 – Вид контроллеров с указанием мест пломбирования от несанкционированного
доступа и нанесения знака поверки
Программное обеспечение
В состав программного обеспечения (далее по тексту – ПО) контроллеров входит:
-
встроенное системное программное обеспечение (далее по тексту – СПО);
-
прикладное программное обеспечение, устанавливающееся на персональный
компьютер (стационарный или переносной).
Встроенное СПО делится на метрологически значимую и метрологически незначимую
части. Метрологически значимая часть вынесена в специализированную библиотеку, файл
libecom.so.
Прикладное ПО не является метрологически значимым и предназначено для обработки,
передачи, хранения, предоставления измерительной информации, выполнения функций
телесигнализации и телеуправления.
Идентификационные данные метрологически значимой части встроенного CПО
контроллеров приведены в таблице 1.
Таблица 1 – Идентификационные данные встроенного СПО контроллеров
Идентификационные данные (признаки)Значение
Идентификационное наименование СПОlibecom.so
Номер версии (идентификационный номер СПО), не ниже 1.9.117
Цифровой идентификатор СПО
eb6d051d2deeaad6d017
e80a316d136
Алгоритм вычисления цифрового идентификатора-
Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений –
«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики контроллеров приведены в
таблице 2.
Место нанесения знака поверки
Место нанесения гарантийных пломб
Лист № 4
Всего листов 5
±1
Таблица 2 – Метрологические и технические характеристики контроллеров
Наименование характеристикиЗначение
Поправка внутренних часов (с коррекцией времени по источнику
точного времени ГЛОНАСС/GPS с использованием PPS-сигнала), мс
Ход внутренних часов (без коррекции времени от источника точного
времени), с/сут±1
Параметры сети питания от источника постоянного тока, В от 10 до 40
Потребляемая мощность, Вт, не более15
Габаритные размеры (длина×ширина×высота), мм, не более
175×155×165
Масса, кг, не более 2,1
Степень защиты от внешних воздействий по ГОСТ 14254-2015 IP 20
Рабочие условия измерений:
-
температура окружающего воздуха, °С
*
от -10 до +40
от -30 до +50
-
относительная влажность воздуха при температуре +25 °С (без
конденсации), не более %
80
-
атмосферное давление, кПа (мм рт.ст.)
от 79,5 до 106,7
(от 596 до 800)
Хранение данных при отключении питания, лет, не менее10
Средняя наработка на отказ, ч 100 000
Средний срок службы, лет20
Примечание - * - в зависимости от модификации
способом, не
и формуляра
Знак утверждения типа
наносится на боковую панель контроллеров офсетной печатью (или другим
ухудшающим качества), на титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
Комплектность контроллеров представлена в таблице 3.
ПБКМ.424359.005 РЭ
1 шт.
ПБКМ.424359.005 ФО
1
экз.
ПБКМ.424359.005 МП
1
экз.*
Обозначение
ПБКМ.424359.005
Количество
1 шт.
-
-
1 шт.
2 шт.
Таблица 3 – Комплектность контроллеров
Наименование
Контроллер многофункциональный ARIS MT200
Контроллер многофункциональный ARIS MT200.
Руководство по эксплуатации на CD диске
Контроллер многофункциональный ARIS MT200.
Формуляр
Контроллеры многофункциональные ARIS
MT200. Методика поверки
Антенна ГЛОНАСС/GPS с кабелем
Источник питания 220 /24 В
Примечание - * по требованию заказчика
Поверка
осуществляется по документу ПБКМ.424359.005 МП «Контроллеры многофункциональные
ARIS MT200. Методика поверки», утвержденному ООО «ИЦРМ» 06.07.2018 г.
Основные средства поверки:
-
радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном
фонде 46656-11);
-
частотомер универсальный CNT-90 (регистрационный номер в Федеральном
информационном фонде 41567-09).
Лист № 5
Всего листов 5
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус контроллеров, как показано на рисунке 2, на
свидетельство о поверке или в формуляр.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к контроллерам
многофункциональным ARIS MT200
ПБКМ. 424359.005 ТУ Контроллеры многофункциональные ARIS MT200. Технические
условия
Изготовитель
Общество с ограниченной ответственностью «Прософт-Системы»
(ООО «Прософт-Системы»)
ИНН 6660149600
Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194 а
Телефон: +7 (343) 356-51-11
Факс: +7 (343) 310-01-06
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21399-01 | Приборы электроизмерительные многофункциональные цифровые | ЕР180 | СП "Метра Украина", Украина, г.Житомир | 1 год | Перейти |
| 16857-97 | Контроллеры программируемые | TeleSAFE 6000, TeleSAFE 6000-16EX, TeleSAFE VS/2, TeleSAFE VS/3 | Фирма "Control Microsystems Inc.", Канада | 2 года | Перейти |
| 22892-02 | Регистраторы многофункциональные | Daqstation серий DX100P, DX200P, СX1000, СX2000 | Фирма "Yokogawa Electric Corporation", Япония | 2 года | Перейти |
| 37796-08 | Контроллеры программируемые логические | Excel 800 | Фирма "Honeywell GmbH", Германия | 2 года | Перейти |
| 77192-19 | Счетчики электрической энергии однофазные многофункциональные | МИРТЕК-12-АМ | ЗАО "Каскад-Миртек", Армения, г.Ереван | 16 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
