Системы лазерные координатно-измерительные Leica Absolute Tracker АТ403, ГРСИ 72307-18
Номер госреестра:
72307-18
Наименование СИ:
Системы лазерные координатно-измерительные
Обозначение типа:
Leica Absolute Tracker АТ403
Производитель:
Фирма "Leica Geosystems AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.09.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71066
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы лазерные координатно-измерительные Leica Absolute Tracker АТ403
Назначение средства измерений
Системы лазерные координатно-измерительные Leica Absolute Tracker АТ403 (далее -
системы) предназначены для определения координат точек на поверхности объекта с целью
контроля его геометрических характеристик.
Описание средства измерений
Системылазерныекоординатно-измерительныеLeicaAbsoluteTrackerАТ403
представляют собой портативные системы, автоматически измеряющие расстояние до визирной
цели (уголковый отражатель в сферическом корпусе (рисунок 1)) и определяющие
горизонтальный и вертикальный углы направления. Измеренные два угла и расстояние
позволяют вычислить пространственные координаты визирной цели. Поиск и слежение за
отражателем, во время его перемещения, осуществляются автоматически.
Система (рисунок 2) состоит из измерительного блока (сенсора) на фиксируемом
основании, внешнего электронного блока (контроллера AT), комплекта отражателей и других
дополнительных технических средств.
В корпусе сенсора размещены: абсолютный светодальномер (ADM), система наведения
и слежения за визирной целью (ATR) и система Power Loc.
Сенсор имеет две ортогональные оси вращения, каждая из которых оснащена датчиком
угла поворота (энкодером). Вращение вокруг осей осуществляется с помощью приводов,
осуществляющих наведение прибора на отражатель и слежение за ним. Расстояние до
отражателя измеряется с помощью абсолютного светодальномера как в статическом, так и в
динамическом режимах.
Система Power Lock, позволяет, с помощью интегрированной камеры, автоматически
выполнить наведение сенсора на отражатель при прерывании визирного луча.
При проведении измерений сенсор устанавливается на штатив или стойку с базовой
плитой и тремя регулируемыми опорами. При необходимости может устанавливаться на
инструментальный столик с магнитной или механической фиксацией.
Для определения ориентации вертикальной оси вращения сенсора относительно
горизонта, сенсор снабжается встроенным двухосевым электронным уровнем.
Опломбирование корпуса систем от несанкционированного доступа не предусмотрено.

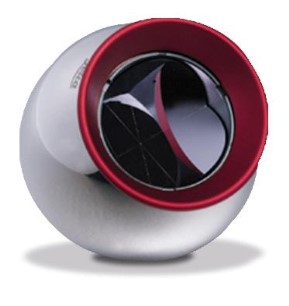

Рисунок 1 – Общий вид визирной цели
Лист № 2
Всего листов 5
Программное обеспечение
ПО Tracker Pilot представляет собой ПО для выполнения настроек систем лазерных
координатно-измерительных и выполнения проверок и компенсаций.
ПО PolyWorks применяется для сбора, обработки и анализа измерительной информации.
ПО Spatial Analyzerприменяется для сбора, обработки и анализа измерительной
информации.
Программное обеспечение является неизменным. Средства для программирования или
изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является лицензия, что предотвращает неавторизованное
использование ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Рисунок 2 – Общий вид лазерных координатно-измерительных систем
Leica Absolute Tracker AT403
Лист № 3
Всего листов 5
Таблица 1 – Идентификационные данные программного обеспечения
Значение
Tracker Pilot
Spatial Analyzer
PolyWorks
Идентификационные данные
(признаки)
Идентификационное наименование
ПО
Номер версии ПО
не ниже 3.0
не ниже 11.11.2014
не ниже 2014.IR14
Цифровой идентификатор
-
-
-
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Значение
от 0,6 до 160
от 0 до 360
±145
±(15+6·L),
где L – измеряемое расстояние,
м
Диапазон (радиус) измеренийрасстояний абсолютным
светодальномером, м
Диапазон измерений горизонтальных углов, º
Диапазон измерений вертикальных углов от зенита, º
Пределы допускаемой абсолютной погрешности определения
пространственных координат во всем рабочем объеме при
выполнении измерений на отражатель, мкм
Пределы допускаемой абсолютной погрешности измерений
расстояний с применением абсолютного светодальномера в
диапазоне от 0,6 до 80 м, мкм
±10
Значение
Встроенный, двухосевой
±616
10
0,6
10
160
220В/50Гц
Li-Ion аккумулятор
188
221
358
8,1
Таблица 3 – Технические характеристики
Наименование характеристики
Тип электронного уровня
Диапазон работы электронного уровня, ʺ
Частота измерений, Гц
Угол поля зрения системы ATR - автоматического наведения
и сопровождения отражателя, °
Угол поля зрения системы Power Lock - расширенного поиска
отражателя после прерывания луча, °
Диапазон работы системы Power Lock по дальности, м
Тип электропитания:
Внешний:
Автономный:
Габаритные размеры системы (без подставки):
-Длина, мм
-Ширина, мм
-Высота, мм
Масса системы, кг
Условия эксплуатации:
Нормальная область значений температур, °С
Диапазон рабочих температур, °С
Относительная влажность воздуха, %, без конденсата
от +15 до +25
от -15 до +45
от 10 до 95
Знак утверждения типа
наносится на руководство по эксплуатации систем лазерных координатно-измерительных
Leica Absolute Tracker АТ403 типографским способом и на системы методом наклейки.
Лист № 4
Всего листов 5
Комплектность средства измерений
1 шт.
Обозначение
Количество
Таблица 4 – Комплектность средств измерений
Наименование
Система лазерная координатно-измерительная
Leica Absolute Tracker АТ403
Руководство по эксплуатации
Методика поверки
№ 203-62-2017
1 экз.
1 экз.
Поверка
осуществляется по документу № 203-62-2017 «Системы лазерные координатно-измерительные
Leica Absolute Tracker АТ403. Методика поверки», утвержденному ФГУП «ВНИИМС»
21.09.2017 г.
Основные средства поверки:
Меры для поверки систем лазерных координатно-измерительных Leica Absolute Tracker
АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901, рег. № 58461-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
лазерным координатно-измерительным Leica Absolute Tracker АТ403
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма Leica Geosystems AG, Швейцария
Адрес: Heinrich Wild Strasse, CH-9435 Heerbrugg, St. Gallen, Switzerland
Телефон (факс): +(4912) 50-20-21
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Промышленная Геодезия»
(ООО «Промгеодезия»)
ИНН: 7842448780
Юридический адрес: 191015, г. Санкт-Петербург, Кавалергардская, д.6, литера А,
помещение 409(17)
Фактический адрес: 199106, г. Санкт-Петербург, Большой проспект В.О., д.84, литера А,
пом. 7-Н
Телефон: +7(812) 702-92-98
Web-сайт:
E-mail:
Лист № 5
Всего листов 5
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
