Номер госреестра:
72297-18
Наименование СИ:
Термометры биметаллические
Обозначение типа:
ТБ, ТБТ, ТБИ
Производитель:
Фирма "Yuyao pressure gauge factory", Китай
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.08.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71056
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры биметаллические серий ТБ, ТБТ, ТБИ
Назначение средства измерений
Термометры биметаллические серий ТБ, ТБТ, ТБИ (далее – термометры) предназначены
для измерений температуры жидких, сыпучих и газообразных сред (термометры серии ТБ и
ТБИ), а также температуры поверхности трубопроводов (термометры серии ТБТ).
Описание средства измерений
Принцип действия термометров основан на различии температурных коэффициентов
линейного расширения двух прочно соединенных между собой металлов, образующих
биметаллическую спираль. При изменении температуры биметаллическая спираль изгибается в
сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью
кинематического узла преобразуется во вращательное движение стрелки, показывающей
значение измеряемой температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного и
поверхностного типов.
Термометры конструктивно состоят из круглого корпуса, в котором размещены:
циферблат, закрытый пластиковым защитным экраном, кинематический механизм со стрелкой,
и биметаллического спирального термочувствительного элемента, помещённого в защитную
трубку (термобаллон), которая жестко прикреплена к корпусу.
Термометры имеют исполнения, различающиеся по конструкции, а также по
метрологическим и техническим характеристикам. Монтаж термометров серии ТБ на объектах
измерений осуществляется при помощи штуцеров. Присоединение термометров ТБТ к объекту
измерений температуры осуществляется при помощи прижимной пружины.
Фотографии общего вида термометров биметаллических приведены на рисунках 1, 2 и 3.

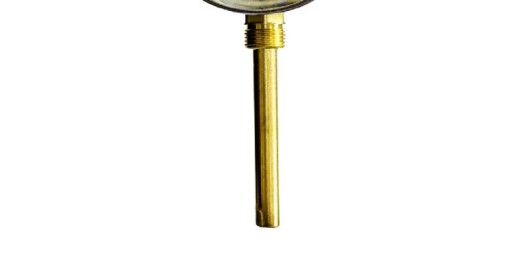

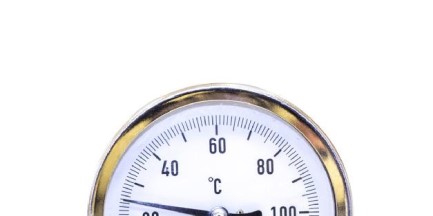

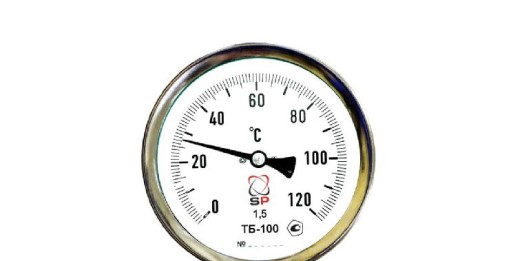

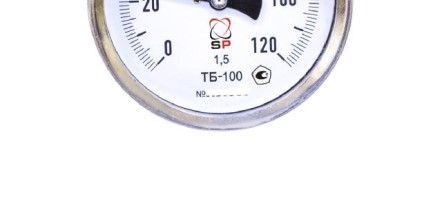

Рисунок 1- Общий вид термометров биметаллических серии ТБ
Лист № 2
Всего листов 5

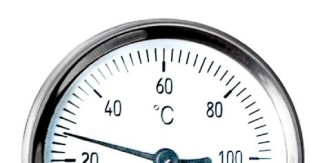

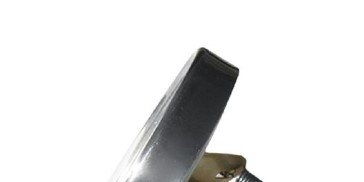

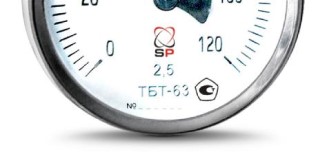

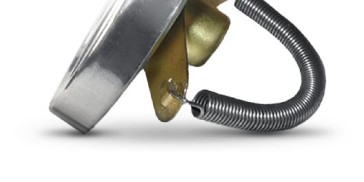

Рисунок 2- Общий вид термометров биметаллических серии ТБТ

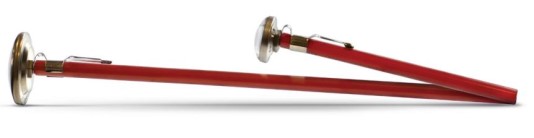

Рисунок 3- Общий вид термометров биметаллических серии ТБИ
Пломбирование термометров не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основные метрологические характеристики, а также габаритные размеры термометров
приведены в таблице 1.
0,5
от +20 до +100
±4,0
64
±2,51,0
64
160
2,0
±1,5
±2,5
±4,0
2,0; 5,0
63
Лист № 3
Всего листов 5
Таблица 1
ОбозначениеДиапазонПределыЦенаДиаметрДлина
серии измерений допускаемой делениякорпуса, термобаллона,
термометратемпературыприведеннойшкалы,мммм
(диапазон погрешности
*
,
**
, °С
температурной% (от диапазона
шкалы), °С температурной
шкалы)
ТБ ±1,0 50
от -15 до +40 ±1,5 64
(от -35 до +50)±2,5100
±4,0160
±1,5
50
(от 0 до +120)
±2,5 1,0; 2,0
100
160
от +20 до +130
±1,580
50
(от 0 до +150)
±4,0
100
100
от +20 до +180
(от 0 до +200) 50
от +30 до +220 64
(от 0 до +250) 100
от +40 до +260
160
(от 0 до +300)
от +20 до +100
(от 0 до +120)
1,0
±1,5
ТБИ±2,5
±4,0
2,0
130
140
250
ТБТ
от +20 до +130
±4,01,0; 2,06312
***
(от 0 до +150)
от -30 до +60
(от -40 до +70)
от 0 до +100
(от -10 до +110)
от +20 до +100 25
(от 0 до +120) 40
от +20 до +140
(от 0 до +160)
от +20 до +180
(от 0 до +200)
Примечания:
*
- Вариация показаний термометра не превышает значений допускаемой приведенной
погрешности.
**
- Погрешность нормируется только в диапазоне измерений температуры.
***
- Длина выступающей части.
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Масса, кг, не более
- ТБ
- ТБТ
- ТБИ
0,4
0,07
0,03
Лист № 4
Всего листов 5
Значение
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
Средний срок службы, лет, не менее
Средняя наработка до отказа, ч
от -40 до +60
до 98
5
40000
Знак утверждения типа
наносится на trial термометра и на титульный лист паспорта типографским способом.
Комплектность средства измерений
1 шт.
Количество
-
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Термометр(серияиисполнениев
соответствии с заказом)
Паспорт-
Защитный чехол (для термометров ТБИ)-
Упаковка индивидуальная-
Методика поверкиМП 207-028-2018
1 экз.
1 шт.
1 шт.
на партию приборов
поставляемых в один адрес
Поверка
осуществляется по документу МП 207-028-2018 «Термометры биметаллические ТБ, ТБТ, ТБИ.
Методика поверки», утвержденному ФГУП «ВНИИМС», 17.05.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 – термометр сопротивления эталонный
ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15)
(Регистрационный № 19736-11);
ТермостатыжидкостныепрецизионныепереливноготипасерииТПП-1
(Регистрационный № 33744-07);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Калибратор температуры поверхностный КТП-2 (Регистрационный № 53247-13);
Калибратор температуры поверхностный КТП-500 (Регистрационный № 21590-06);
Калибраторы температуры серий ATC-R, RTC-R (Регистрационный № 45576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится при первичной поверке на паспорт; при периодической - на
стекло прибора и (или) свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термометрам
биметаллическим серий ТБ, ТБТ, ТБИ
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Техническая документация фирмы-изготовителя
Лист № 5
Всего листов 5
Изготовители
Фирма «Yuyao pressure gauge factory», Китай
Адрес: No.18 Lane 7 North Fuxiang Road, Yuyao City, Zhejiang Province, Китай
Телефон: 0086-574-62823887
Заявитель
Общество с ограниченной ответственностью «ПРОМТЕХ» (ООО «ПРОМТЕХ)
ИНН 5018182537
Адрес: 141076, Московская область, г. Королев, ул. Калининградская, дом 20
Телефон: +7 (903) 679-90-23
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
