Номер госреестра:
72282-18
Наименование СИ:
Корректоры объема газа
Обозначение типа:
ЕК270
Производитель:
ООО "Эльстер Газэлектроника", г.Арзамас
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 12106610, 12106651
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71039
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Корректоры объема газа ЕК270
Назначение средства измерений
Корректоры объема газа ЕК270 (далее - корректор) предназначены для измерений тем-
пературы и абсолютного давления природного газа, измерения количества импульсов от пре-
образователей расхода и вычисления расхода и объема природного газа при стандартных усло-
виях.
Описание средства измерений
Принцип действия основан на преобразовании корректором электрических сигналов,
поступающих от измерительных преобразователей температуры, давления и объемного рас-
хода природного газа (далее - газ) в рабочих условиях, в значения измеряемых величин с по-
следующим определением объемного расхода и объема газа, приведенных к стандартным ус-
ловиям на основании известных зависимостей. Коэффициент сжимаемости природного газа
вычисляется по ГОСТ 30319.2-2015.
Корректор предназначен для работы совместно со счётчиками объёма газа, имеющими
импульсный выходной сигнал, пропорциональный объёму газа в рабочих условиях, и обеспе-
чивает автоматический учёт потребления газа, а также контроль технологических параметров,
связанных с эксплуатацией измерительного комплекса.
Корректор обеспечивает работу со счётчиками имеющими импульсный выходной сигнал:
- с весом импульса 0,01 м
3
, 0,1 м
3
, 1,0 м
3
, 10,0 м
3
и 100 м
3
в диапазоне частот от 0 до 8 Гц.
- с весом импульса от 1 до 99999 импульсов на м
3
в диапазоне частот от 0 до 5 кГц.
Корректор обеспечивает измерение параметров газа:
- давления в трубопроводе преобразователем абсолютного давления;
- температуры газа встроенным термометром сопротивления платиновым по ГОСТ 6651-
2009 с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500).
Для контроля технологических параметров корректор обеспечивает измерение перепада
давления на счетчике газа преобразователем перепада давления.
Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь»
уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах, и имеет маркировку
взрывозащиты 1ExibIIBT4.
Общий вид корректора объема газа ЕК270 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
знака поверки, приведены на рисунке 2.

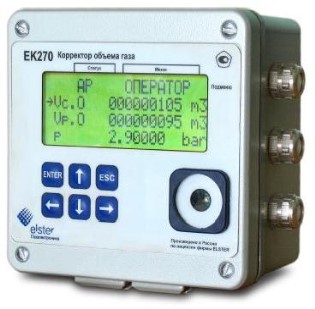

Рисунок 1 - Общий вид корректора объема газа ЕК270
Лист № 2
Всего листов 5

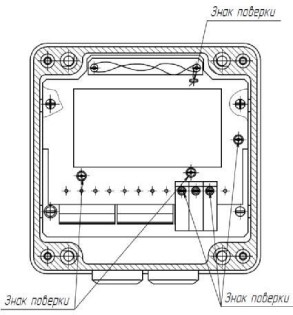

Рисунок 2 - Схема пломбировки от несанкционированного досту-
па, обозначение мест нанесения знака поверки
Программное обеспечение
Программное обеспечение корректора встроенное и является их неотъемлемой частью.
Конструкция корректора ЕК270 исключает возможность несанкционированного влияния
на программное обеспечение корректоров и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
±0,35
±0,1
±0,05
Значение
от 4 до 20
от 0 до 16
от 0 до 10
от -23 до +60
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений абсолютного давления, бар
Диапазон измерений перепада давления, кПа:
- ЕК270 с заводским номером 12106651;
- ЕК270 с заводским номером 12106610.
Диапазон измерений температуры газа, ˚С
Пределы допускаемой относительной погрешности, %:
- измерений давления;
- измерений температуры;
- вычисления коэффициента коррекции, обуслов-
ленного реализацией алгоритмов с техническими характе-
ристиками указанными в таблице 3;
- приведения объёма, к стандартным условиям,
в диапазоне изменений параметров газа: температуры
от -23 до +60 ˚С и плотности от 0,668 до 1,0 кг/м
3
,
с учетом погрешности измерений давления,
температуры и вычисления коэффициента коррекции
±0,37
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
ЕК270 V1.50*
1.50*
5551944707
CRC16
* - идентификационное наименование состоит из 2 частей: старшая часть (до точки) номер вер-
сии метрологически значимой части ПО, младшая часть - номер версии метрологически незна-
чимой части.
Лист № 3
Всего листов 5
Окончание таблицы 2
Значение
±0,1
±0,1
Наименование характеристики
Пределы основной приведенной погрешности
измерений перепада давления, %
Пределы допускаемой дополнительной приведенной по-
грешности перепада давления от изменения температуры
окружающей среды в диапазоне рабочих температур на
каждые 10 ˚С, %
Нормальные условия измерений:
- температура окружающей среды, ˚С
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +25
80
от 96 до 104
от 1,196 до 1,305
от +4,85 до +16,85
от 0,681 до 0,702
от 0,507 до 0,804
от 0,051 до 0,285
7,2 (2 батареи 3,6 В)
9±0,9
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры природного газа:
- диапазон изменений абсолютного давления газа, МПа
- диапазон измерений температуры газа, °С
- диапазон изменений плотности природного газа при
стандартных условиях, кг/м
3
- диапазон изменений молярной доли азота, %
- диапазон изменений молярной доли диоксида углерода,
%
Сигнал от счетчика газа низкочастотный, Гц, не более
Сигнал от счетчика газа высокочастотный, кГц, не более
Коэффициент преобразования сигнала счетчика газа
(НЧ), имп/м
3
8
5
0,01; 0,1; 1; 10; 100
Коэффициент преобразования сигнала счетчика газа
(ВЧ), имп/м
3
от 1 до 99999
4
20
Дисплей: количество строк
количество символов в строке
Выходной импульсный сигнал:
- напряжение, В
- ток нагрузки, мА
- число одновременно подключенных каналов, шт.
Интерфейс
30
100
4
RS 232/RS485
оптический интерфейс
ГОСТ Р МЭК 61107
Параметры электрического питания:
- напряжение постоянного тока (встроенное), В
- напряжение постоянного тока (внешний источ-
ник), В
Габаритные размеры корректора, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
200
180
110
2,8
Лист № 4
Всего листов 5
от -40 до +60
от 30 до 80
от 96 до 104
Значение
Окончание таблицы 3
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды, ˚С:
- относительная влажность воздуха,%
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
100000
12
Знак утверждения типа
наносится на шильдик методом фотопечати и на титульные листы эксплуатационной докумен-
тации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность корректора объема газа ЕК270
НаименованиеОбозначение
Корректор ЕК270
Руководство по эксплуатации
Паспорт
Методика поверкиМП 208-037-2018
Преобразователь перепада давления
Комплект монтажных частей (КМЧ)
Количество
2 шт.
2 экз.
2 экз.
1 экз.
2 шт.
2 шт.
Поверка
осуществляется по документу МП 208-037-2018 «Корректор объёма газа ЕК270. Методика по-
верки», утвержденному ФГУП «ВНИИМС» 25.05.2018 г.
Основные средства поверки:
- калибратор температуры RTC-157 B (регистрационный номер 46576-11), диапазон вос-
произведения температуры от минус 45 до 155 °C, погрешность установления заданной темпе-
ратуры не более ±0,1 °C, погрешность измерения температуры с внешним термопреобразовате-
лем STS-200 не более ±0,011 °C;
- манометр грузопоршневой МП-6 (регистрационный номер 52189-12), диапазон зада-
ния давления от 0,06 до 0,6 МПа, класс точности 0,02;
- манометр грузопоршневой МП-60 (регистрационный номер 52189-12), диапазон зада-
ния давления от 0,6 до 6 МПа, класс точности 0,02;
- манометр грузопоршневой МП-2,5 (регистрационный номер 58794-14), предел допус-
каемой относительной погрешности 0,02 %;
- калибратор MCX-II (регистрационный номер 21591-07), диапазон задания частоты им-
пульсов от 0,01 до 10 кГц;
- барометр БРС-1М-1 (регистрационный номер 16006-97), диапазон измерений абсолют-
ного давления от 600 до 1100 гПа, пределы допускаемой абсолютной погрешности ±33 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых корректоров с требуемой точностью.
Знак поверки наносится методом давления на пломбу и специальную мастику (термо-
пластичную массу) и в паспорт или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к корректорам
объема газа ЕК270
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью
турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление
физических свойств на основе данных о плотности при стандартных условиях и содержании
азота и диоксида углерода
Техническая документация фирмы-изготовителя
Изготовитель
Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника»
(ООО «ЭЛЬСТЕР Газэлектроника»)
ИНН 5243013811
Адрес: 607224, Нижегородская область, г. Арзамас, ул. 50 лет ВЛКСМ, д. 8 А
Тел./факс: +7(83147) 7-98-00 / +7(83147) 7-22-41
E-mail:
Заявитель
Общество с ограниченной ответственностью «Газпром инвест»
(ООО «Газпром инвест»)
ИНН 7810483334
Адрес: 196210, г. Санкт-Петербург, Стартовая улица, д. 6, лит. Д
Тел./факс: +7 (812) 455-17-00 / +7 (812) 455-17-41
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27341-06 | Счетчики газа электронные бытовые | БЭСГ4 | ООО ПФК "РСТ", г.Москва | 5 лет | Перейти |
| 49033-12 | Установка поверочная для счетчиков газа | УПСГ-1600 М1 | МУП "Теплокоммунэнерго", г.Ростов-на-Дону | 2 года | Перейти |
| 49546-12 | Система измерений количества и параметров свободного нефтяного газа ФНД на ЦПС Верх-Тарского нефтяного месторождения ОАО "Новосибирскнефтегаз" | Нет данных | ОАО "Новосибирскнефтегаз", г.Новосибирск | 2 года | Перейти |
| 28992-05 | Установка для поверки счетчиков газа бытовых | УПСГ-10 | ФГУ "Нижегородский ЦСМ", г.Нижний Новгород | 1 год | Перейти |
| 66705-17 | Колонки для отпуска сжиженного газа | Шельф …LPG | ООО "НПК "ШЕЛЬФ", г.Шахты | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
