Номер госреестра:
72274-18
Наименование СИ:
Микротвердомеры
Обозначение типа:
ПОЛИЛАБ МТ1
Производитель:
ООО "КЕМИКА", с.Беседы
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.08.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71031
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микротвердомеры ПОЛИЛАБ МТ1
МТ1 (далее - микротвердомеры)
сплавов по шкалам Виккерса
предназначены для
в соответствии с
Назначение средства измерений
Микротвердомеры ПОЛИЛАБ
измерений твердости металлов и
ГОСТ Р ИСО 6507-1-2007.
Описание средства измерений
Принцип действия микротвердомеров основан на статическом вдавливании наконечника
-алмазнойпирамидыВиккерса,споследующимизмерениемдлиндиагоналей
восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по
Виккерсу (HV);
Микротвердомеры представляют собой стационарные средства измерений, состоящие из
устройства приложения нагрузки и измерительного блока.
Внешний вид микротвердомеров с указанием мест нанесения знака утверждения типа и
пломбирования приведён на рисунке 1.

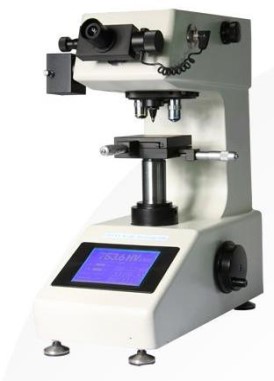

Рисунок 1 – Внешний вид микротвердомеров
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой
микротвердомеров, а также для визуального отображения результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная
сумма исполняемого кода)
Микро Виккерс
не ниже v 1.0
-
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«низкий» по Р 50.2.077-2014. Конструкция микротвердомеров исключает возможность
несанкционированного влияния на ПО и измерительную информацию.
место расположения
пломбы изготовителя
место нанесения знака
утверждения типа
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения
нагрузок приведены в таблице 2.
Испытательные нагрузки, Н
Таблица 2 – Метрологические характеристики испытательных нагрузок по шкалам Виккерса
0,098; 0,245; 0,490; 0,981
1,961; 2,942; 4,903; 9,807
Пределы допустимого
отклонения нагрузок, %
±
1,5
±
1,0
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
Шкалы ВиккерсаДиапазоны измерений
твердости, HV
HV 0,01; HV 0,025 от 50 до 350
HV 0,05 от 50 до 450
HV 0,1 от 50 до 850
HV 0,2; HV 0,3 от 50 до 1000
HV 0,5; HV 1 от 50 до 1500
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса
приведены в таблице 4.
Таблица 4 - Метрологические характеристики микротвердомеров по шкалам Виккерса
ОбозначениеИнтервалы измерений твёрдости HV
шкалы от 50 св. 125 св. 175 св. 225 св. 275 св. 325 св. 375 св. 425 св. 475
твёрдости до 125 до 175 до 225 до 275 до 325 до 375 до 425 до 475 до 525
включ. включ.включ. включ.включ.включ. включ.включ. включ.
Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±)
HV0,01101520202735---
HV0,025101520202735---
HV0,05 81420202735 40 50-
HV0,1 61116202735 40 50 50
HV0,2 4 812182430 36 43 50
HV0,3 4 710141823 28 34 40
HV0,5 3 710131519 24 27 30
HV1 3 6 8101214 16 20 25
Обозначение Интервалы измерений твёрдости HV
шкалы
св. 525 св. 575 св. 625 св. 675 св. 725 св. 775 св. 825 св. 875 св. 925 св. 1075
твёрдости
до 575 до 625 до 675 до 725 до 775 до 825 до 875 до 925 до 1075 до 1500
включ. включ. включ.включ. включ.включ. включ. включ. включ.включ.
Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±)
HV0,1586672778696102---
HV0,2586672778696102 108 110-
HV0,3475462707580 89 99 110-
HV0,5364246495664 68 72 90 142
HV1283032354248 51 54 60 77
Примечание - Метрологические характеристики действительны для 5 измерений
Лист № 3
Всего листов 4
Технические характеристики микротвердомеров приведены в таблице 5.
Рабочие условия эксплуатации:
-температура окружающего воздуха, °С
- относительная влажность окружающего воздуха при
температуре 25 °С, %, не более
от +15 до +35
80
Параметры электропитания:
- напряжение переменного тока, В
- частота переменного тока, Гц
230±23
50±0,2
Габаритные размеры (длина×ширина×высота), мм, не более
500×330×560
Масса, кг, не более
36
Таблица 5 – Технические характеристики микротвердомеров
Наименование характеристикиЗначение характеристики
Знак утверждения типа
наносится на корпус микротвердомеров в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Комплектность средства измерений
Комплект поставки микротвердомеров приведен в таблице 6.
Наименование
Обозначение
Таблица 6 - Комплектность микротвердомеров
Количество,
шт.
Микротвердомер ПОЛИЛАБ МТ1
Вспомогательные принадлежности
Руководство по эксплуатации
Методика поверки
Паспорт
МТ1 - 01 РЭ
МТ1 – 01 МП
МТ1 – 01 ПС
1
1
1
1
1
Поверка
осуществляется по документу МТ1 – 01 МП «Инструкция. Микротвердомеры ПОЛИЛАБ МТ1.
Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 22.06.2018 г.
Основные средства поверки: рабочие эталоны микротвердости по шкалам Виккерса по
ГОСТ 8.063-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых микротвердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
микротвердомерам ПОЛИЛАБ МТ1
ГОСТ8.063-2012«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по
шкалам Виккерса»
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу.
Часть 1 Метод измерения»
Микротвердомеры ПОЛИЛАБ МТ1. Технические условия. ТУ 4271-010-98178600-2017
Изготовитель
Общество с ограниченной ответственностью «КЕМИКА» (ООО «КЕМИКА»)
ИНН 7721569621
Адрес: 142715, Московская обл., Ленинский р-н, с. Беседы, ул. Ленинская, ИПК
«Беседы», ПСТ Компании «ПОЛИТЕГ-МЕТ»
Телефон: +7 (495) 646-06-09
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятия«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
