Панорамные измерители КСВН и ослабления Р2-МВМ-118, ГРСИ 72233-18
Номер госреестра:
72233-18
Наименование СИ:
Панорамные измерители КСВН и ослабления
Обозначение типа:
Р2-МВМ-118
Производитель:
ООО НПЦ "МитиноПрибор", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.08.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70989
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Панорамные измерители КСВН и ослабления Р2-МВМ-118
Назначение средства измерений
Панорамные измерители КСВН и ослабления Р2-МВМ-118 (далее – измерители) предна-
значены для измерений КСВН и модуля коэффициента передачи в полом прямоугольном вол-
новоде
.
Описание средства измерений
Принцип действия измерителей основан на раздельном выделении падающей на объект
измерений (двухполюсники – устройства оконечного типа и четырехполюсники – устройства
проходного типа) отраженной от него и прошедшей через него волн СВЧ сигнала.
Напряжения, пропорциональные амплитудам падающей, отраженной и прошедшей волн
после усиления и вычисления по специальным алгоритмам преобразуются в значения измеряе-
мых параметров: КСВН и модуль коэффициента передачи |S
21
|.
Конструктивно измерители состоят из блока измерительного (БИ), преобразователя де-
текторного и комплекта комбинированного.
БИ состоит из источника СВЧ сигнала – генератора качающейся частоты (ГКЧ), СВЧ
измерительного тракта, блока обработки измерительной информации (БОИИ), блока
персонального компьютера (блок ПК), ЖКИ монитора. БИ имеет интерфейсы RS232, USB,
Ethernet.
СВЧ измерительный тракт состоит из ферритового вентиля ВФ1, двух направленных
ответвителей, аттенюатора. С детекторов направленных ответвителей снимаются сигналы,
несущие информацию о параметрах объекта измерения. Эти сигналы усиливаются с помощью
усилителей и поступают в БОИИ, который осуществляет их аналого-цифровое преобразование
и передачу в блок ПК.
Преобразователь детекторный состоит из ферритового вентиля, детектора и усилителя.
Сигнал с выхода преобразователя подается в БОИИ БИ, который осуществляет его аналого-
цифровое преобразование и передачу в блок ПК.
Результаты измерений отображаются на ЖКИ мониторе блока ПК в декартовой системе
координат с отсчетом значений измеряемых параметров в любой частотной точке диапазона
рабочих частот измерителя с помощью маркера.
Комплект комбинированный содержит: отрезок волновода, нагрузку короткозамкнутую,
нагрузку согласованную.
Управление работой измерителей осуществляется с клавиатуры на передней панели кор-
пуса БИ и манипулятором «мышь» в диалоговом режиме.
БИ и преобразователь детекторный защищены от несанкционированного доступа плом-
бированием одного из винтов на их корпусе.
Внешний вид блока измерительного приведен на рисунках 1-3.
Схема пломбирования блока измерительного от несанкционированного доступа приве-
дена на рисунке 3.
Внешний вид преобразователя детекторного приведен на рисунке 4.
Схема пломбирования преобразователя детекторного от несанкционированного доступа
приведена на рисунке 5.
Лист № 2
Всего листов 7

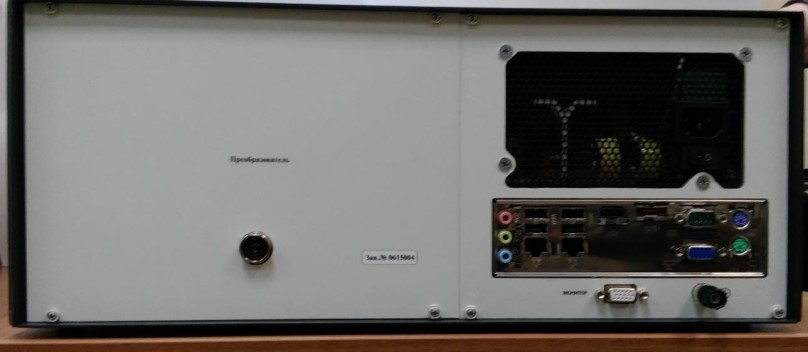

Рисунок 3 – Внешний вид блока измерительного. Задняя панель
место пломбирования

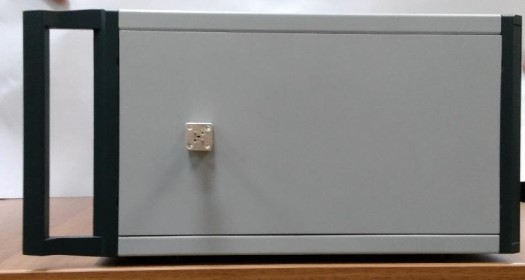

Рисунок 2 – Внешний вид блока измерительного. Боковая панель с СВЧ выходом

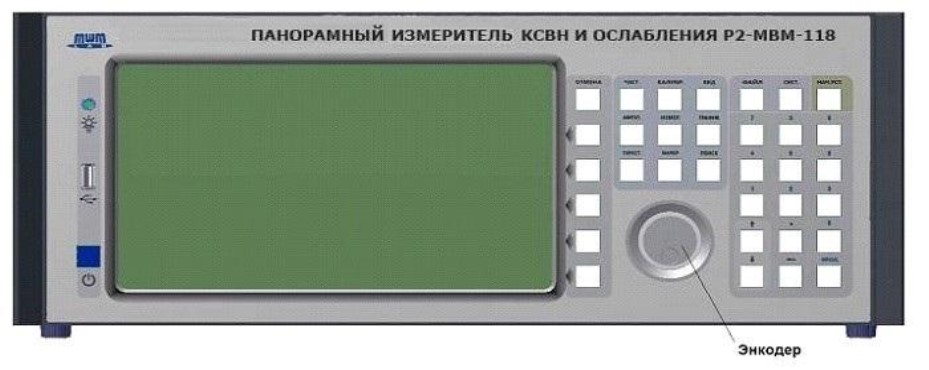

Рисунок 1 – Внешний вид блока измерительного. Передняя панель
Лист № 3
Всего листов 7
Программное обеспечение
Программное обеспечение (ПО) измерителя хранится в памяти блока ПК.
Идентификационное наименование ПО «SNA».
ПО «SNA» выполняет функции: управление работой измерителя, выбор режимов изме-
рений и калибровки, выбор формы индикации и регистрации результатов измерений.
Влияние ПО «SNA» не приводит к выходу метрологических характеристик измерителей
за пределы допускаемых значений.
Метрологически значимой частью ПО «SNA» измерителя Р2-МВМ-118 является файл
«SNAWindow.exe».
Защита ПО «SNA» от непреднамеренных и преднамеренных изменений соответствует
уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО «SNA» из-
мерителей приведены в таблице 1.
не ниже 1.0.0.0
Значение
SNAWindow.exe
Таблица 1 – Идентификационные данные (признаки) ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии
(идентификационный номер) ПО
Цифровой идентификатор ПО
932029E6 по CRC32

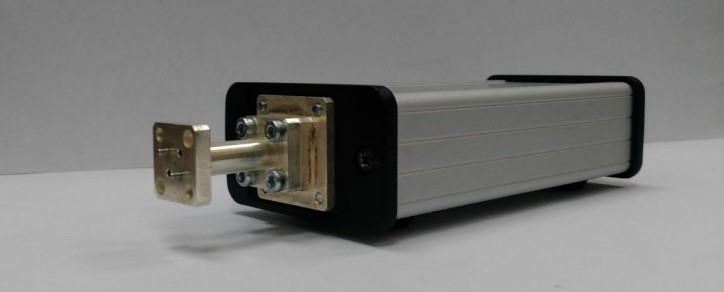

Рисунок 4 – Внешний вид преобразователя детекторного. Внешний вид

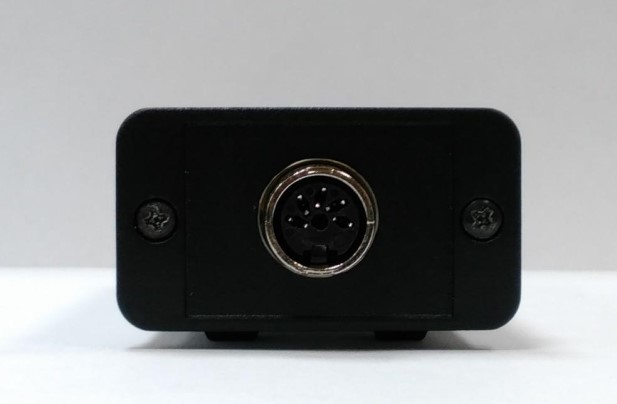

Рисунок 5 – Внешний вид преобразователя детекторного. Задняя панель
Место пломбирования
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Таблица 2
–
Метрологические характеристики
Наименование характеристики
Рабочий диапазон частот, ГГц
Значение
от 78,33 до 118,10
±2·10
-5
Пределы допускаемой относительной погрешности
установки частоты
Относительная нестабильность частоты выходного
сигнала генератора за 15 мин
Диапазон измерений КСВН
±1·10
-4
от 1,1 до 5,00
Пределы допускаемой относительной погрешности
измерений КСВН, %
±
(1
+
5
×
К)*
СТU
от 0 до -40
Диапазон измерения модулей коэффициентов переда-
чи |S
21(12)
|, дБ
Пределы допускаемой абсолютной погрешности из-
мерений модуля коэффициента передачи |S
21(12)
|, дБ
КСВН волноводного СВЧ выхода БИ, не более
±(0,30 + 0,05·|S
21(12)
|)**
1,3
* К– измеренное значения КСВН
СТU
** |S
21(12)
| – измеренное значения модуля коэффициента передачи
Наименование характеристики
Значение
60
от +5 до +40
от 84,0 до 106,7 (от 630 до 800)
Таблица 3 – Основные технические характеристики
Время установления рабочего режима
после включения питания, мин, не более
Время непрерывной работы (без учета времени установле-
ния рабочего режима), ч, не менее
Размеры волноводного выхода, мм
16
2,4×1,2
по ГОСТ 13317-89
230±23
50±1
150
10
0,5
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
Потребляемая мощность, В
×
А, не более
Масса, кг, более
– БИ
– преобразователя детекторного
Габаритные размеры
(длина×ширина×высота), мм, не более
– БИ
– преобразователя детекторного
445
´
315
´
185
85
´
60
´
35
Рабочие условия применения:
− температура окружающего воздуха, ºС
− атмосферное давление, кПа (мм рт. ст.)
− относительная влажность воздуха при температуре
+25 ºС, %, не более
95
Лист № 5
Всего листов 7
Знак утверждения типа
наносится на титульный лист документов «Панорамный измеритель КСВН и ослабления
Р2-МВМ-118. Формуляр ГЛЮИ.411228.011 ФО», «Панорамный измеритель КСВН и ослабле-
ния Р2-МВМ-118. Руководство по эксплуатации ГЛЮИ.411228.011 РЭ» методом компьютер-
ной графики и на переднюю панель корпуса БИ измерителей в виде этикетки, выполненной ти-
пографским способом.
Комплектность средства измерений
Наименование
Р2-МВМ-118
Таблица 4
–
Комплектность
ОбозначениеКол-во
Панорамный измеритель КСВН и ослабления в соста-
ве:
–
блок измерительный
–
преобразователь детекторный
–
комплект комбинированный в составе:
- мера КСВН 1,4
- мера КСВН 2,0
– нагрузка согласованная
– нагрузка короткозамкнутая
– отрезок волновода
– держатель волновода
– винт соединительный
– гайка соединительная
– кольцо
– ключ гаечный
– ключ шестигранный 7812-0371 Х9
– струбцина
– винт соединительный М3х8
– кабель питания 230 В
–
кабель преобразователя
– кабель VGA
– крышка для СВЧ выхода АВТ7.852.004-01
Программа управления измерителем (CD-ROM с ПО)
Руководство по эксплуатации
Формуляр
Методика поверки
Упаковка
ГЛЮИ.418143.0111 шт.
ГЛЮИ.434881.0111 шт.
ГЛЮИ.305658.0031 шт.
ГЛЮИ.434861.0011 шт.
ГЛЮИ.434861.0021 шт.
ГЛЮИ.434863.0011 шт.
ГЛЮИ.434864.0011 шт.
ГЛЮИ.468551.0102 шт.
ГЛЮИ.741124.0122 шт.
ГЛЮИ.758131.0015 шт.
ГЛЮИ.758448.0013 шт.
–
10 шт.
–
2 шт.
ГОСТ 11737-93 1 шт.
–
2 шт.
DIN 91220 шт.
IEC C13 1 шт.
ГЛЮИ.685611.016
1 шт.
ГЛЮИ.685623.008 1 шт.
ОСТ4.Г0.785.001 2 шт.
375.ГЛЮИ.00030-01 1 шт.
ГЛЮИ.411228.011 РЭ 1 экз.
ГЛЮИ.411228.011 ФО 1 экз.
651-18-032 МП 1 экз.
ГЛЮИ.321341.0181 шт.
Поверка
Лист № 6
Всего листов 7
осуществляется по документу 651-18-032 МП «Инструкция. Панорамные измерители КСВН и
ослабления Р2-МВМ-118. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 1 марта
2018 года.
Основные средства поверки:
- переносчик частоты РЧ5-29М, регистрационный номер 53634-13 в Федеральном ин-
формационном фонде; диапазон частот от 37,5 до 178,4 ГГц, входная мощность от 1 мкВт до
5 мВт, пределы допускаемой относительной погрешности измерений частоты ±1·10
-7
;
- анализатор цепей векторный ZVA-67 с конвертором ZVA – Z110, регистрационный но-
мер 48355-11 в Федеральном информационном фонде;
- стандарт частоты рубидиевый FS 725, регистрационный номер 31222-06 в Федеральном
информационном фонде;
– волноводные нагрузки из комплекта измерителя КСВН Р2-124М, регистрационный
номер 49079-12 в Федеральном информационном фонде, диапазон частот от 78,33 до 118,1 ГГц,
номинальные значения КСВН 1,4 и 2,0;
– аттенюатор поляризационный прямоотсчетный АП-20, регистрационный номер
59736-15 в Федеральном информационном фонде, диапазон частот от 78,33 до 118,1 ГГц, диа-
пазон ослабления от 0 до 60 дБ, начальное ослабление не более 1,5 дБ, допускаемая абсолютная
погрешность значения установленного ослабления ±0,2 дБ от 0 до 10 дБ; ±0,02∙А дБ от 10 до
50 дБ, ±(1+0,08∙(А-50)) дБ от 50 до 60 дБ;
- вольтметр универсальный В7-78/1, регистрационный номер 52147-12 в Федеральном
информационном фонде, пределы допускаемой абсолютной погрешности измерений напряже-
ния переменного тока на пределе измерения 750 В ± (0,35∙10
−2
∙U
изм
+ 300 е.м.р.), где U
изм
– из-
меренное значение напряжения переменного тока, е.м.р − единица младшего разряда, диапазон
измерений силы постоянного тока от 10 мА до 3 А, пределы допускаемой абсолютной погреш-
ности измерений силы переменного тока на пределе измерения 3 А ± (0,15∙10
−2
∙I
изм
+ 600 е.м.р.),
где I
изм
– измеренное значение силы переменного тока, е.м.р − единица младшего разряда.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к панорамным
измерителям КСВН и ослабления Р2-МВМ-118
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-
ческие условия
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений (ГСИ). Го-
сударственная поверочная схема для средств измерений времени и частоты
Панорамный измеритель КСВН и ослабления Р2-МВМ-118. Технические условия
ТУ 100363945.028-2016
Лист № 7
Всего листов 7
Изготовитель
ОбществосограниченнойответственностьюНаучно-ПроизводственныйЦентр
«МитиноПрибор» (ООО НПЦ «МитиноПрибор»)
ИНН 7735538800
Адрес: 124460, г. Москва, г. Зеленоград, проезд 4922-й, дом 4, стр. 3
Телефон: +7 (499) 733-66-20
Факс: +7 (499) 490-05-91
Web-сайт:
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий по-
селок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон/факс: +7 (495) 526-63-00
Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 6820-78 | Измерители | УЦП-1 | Нет данных | Нет данных | Перейти |
| 20878-01 | Измерители-сигнализаторы поисковые микропроцессорные | ИСП-РМ1401М (РМ1703) | СП "Полимастер" ООО, Беларусь, г.Минск | 1 год | Перейти |
| 23163-02 | Измерители уровня телевизионные радиосигналов сканирующие | CLI-1450 | Фирма "Acterna", Германия | 1 год | Перейти |
| 18745-99 | Измерители артериального давления | ИАД-ОП-\"ТОНУС-К | ПО "Теплоконтроль", г.Казань | 1 год | Перейти |
| 9444-84 | Измерители тока короткого замыкания цифровые | Щ41160 | ПАО "Уманский завод "Мегомметр", Украина, г.Умань | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
