ГРСИ 72192-18: Калибраторы давления CPH6000, CPH6200-S1, CPH6200-S2, CPH62I0-S1, CPH62I0-S2, CPH6300-S1, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650. Поверка

Приложение к свидетельству № 70944

об утверждении типа средств измерений

Лист № 1

Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

CPH6200-S2,

CPH65I0-S1,

СРН62I0-S1,

CPH65I0-S2,

КалибраторыдавленияCPH6000,СРН6200-S1,

CPH62I0-S2, СРН6300-S1, CPH6300-S2, CPH6400,

CPH7000, CPH7650

Назначение средства измерений

Калибраторы давления CPH6000, СРН6200-S1, CPH6200-S2, СРН62I0-S1, CPH62I0-S2,

СРН6300-S1, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650 (далее по

тексту – калибраторы) предназначены для создания и измерений абсолютного, избыточного

давления, в том числе вакуумметрического, разности давлений, а также для генерирования и

измерений силы постоянного тока, измерений напряжения постоянного тока.

Калибраторы могут применяться в качестве рабочих эталонов давления 1-го, 2-го или 3-

го разряда по ГОСТ Р 8.187-76, ГОСТ Р 8.802-2012 и ГОСТ Р 8.840-2013.

Описание средства измерений

Принцип действия калибраторов основан на преобразовании измеряемого давления,

действующего на первичный измерительный преобразователь встроенного или внешнего

преобразователя давления, в цифровой сигнал, отображаемый в выбранных единицах давления

на дисплее калибратора. Внутренняя процессорная система вторичного показывающего прибора

осуществляетобработкуполученногорезультатаизмеренийииндикациюегона

жидкокристаллическом дисплее. Также на дисплее могут отображаться максимальное и

минимальное значения измеряемого давления, а также другая информация.

Диапазон измерений подключаемого внешнего измерительного преобразователя давле-

ния распознается калибратором автоматически.

Режим работы калибраторов устанавливается с помощью встроенной клавиатуры, кроме

калибратора CPH7000, управление которым осуществляется при помощи встроенного сенсор-

ного дисплея.

В калибраторах реализованы различные функции, такие как режим удержания

последнего измеренного значения давления, автоматическая регистрация измеренных значений,

расчёт и отображение погрешности тестируемого средства измерений давления в режиме

реального времени и другие.

Калибраторы состоят из внешнего или встроенного измерительного преобразователя

давления (далее по тексту – преобразователь), вторичного показывающего прибора, созданного

на базе микропроцессорной техники, с жидкокристаллическим дисплеем, внешнего ручного или

встроенного автоматического гидравлического или пневматического насоса, аккумуляторной

батареи, блока питания-зарядного устройства.

Калибраторы могут подключаться к персональному компьютеру через интерфейсы RS-

232 и/или USB для работы с внешним программным обеспечением.

Описание модификаций калибраторов представлено в таблице 1.

Модификация

разъемов для

преобразовате

разователи

давления

мых

преобразов

лей давления

Таблица 1 – Описание модификаций калибраторов

Количество

Подключае-Модель

калибратора

подключения

-

мые преоб-подключае

ате-

Примечание

лей, шт.

CPH6000 1 Внешние CPТ6000 Имеет каналы для электропитания тес-

тируемых средств измерений давления

(преобразователей давления) и

измерений их электрических выходных

сигналов, а также для проверки пере-

ключателей давления.

Лист № 2

Всего листов 16

Подключае-

мые преоб-

разователи

давления

калибратора

Количество

разъемов для

Модель

подключае

мых

преобразовате-

Примечание

лей давления

Внешние

CPТ6200-

Внешние

CPТ62I0-

Модификация

подключения

преобразовате-

лей, шт.

CPH6200-S11

CPH6200-S22

CPH62I0-S11

CPH62I0-S22

CPH6300-S11

CPH6300-S22

Внешние

CPH65I0-S1

1

CPH65I0-S2

2

Внутренние

CPH64001

Внешние

CPH70001

Внешние и

внутренние

CPH76501

Внутренние

CPТ6200Корпус выполнен с повышенной ус-

тойчивостью к механическим воз-

действиям

CPТ65I0Имеет канал для измерений

электрических выходных сигналов

тестируемых средств измерений

давления (преобразователей) и для

проверки переключателей давления

CPТ6400Корпус выполнен с повышенной

устойчивостью к механическим

воздействиям

CPТ7000 Имеет каналы для электропитания

тестируемых средств измерений дав-

ления (преобразователей давления),

измерения их электрических выход-

ных сигналов, для генерирования по-

стоянного тока, а также для проверки

переключателей давления. Оснащает-

ся встроенным ручным пневматиче-

ским насосом по запросу.

CPТ6000Корпус выполнен в виде прочного

переносного кейса с повышенной

защитой от механических воздей-

ствий, пыли и влаги. Имеет каналы

для электропитания тестируемых

средств измерений давления (пре-

образователей давления) и измере-

ний их электрических выходных

сигналов, а также для проверки пе-

реключателей давления. Имеет

встроенный автоматический насос.

Структура обозначения исполнения калибратора модификации CPH6000 в виде

буквенно-цифрового кода при заказе:

CPН6000-A-B-C-D-E-F-G-H-I

CPН – наименование калибратора (Calibration Pressure Hand-Held)

6000 – обозначение модификации калибратора

A – степень защиты от внешних воздействий

B – наличие в комплекте дополнительного кабеля для внешнего измерительного

преобразователя давления

C – наличие в комплекте внешнего программного обеспечения

D – наличие в комплекте интерфейсного кабеля

E – наличие в комплекте ручного насоса

F – наличие в комплекте транспортного кейса

G – наличие в комплекте заводского сертификата калибровки

H – наличие в комплекте дополнительных сертификатов

Лист № 3

Всего листов 16

Структура обозначения исполнения внешнего измерительного преобразователя давления

модели CPT6000 для калибраторов модификаций CPH6000, CPH7650 в виде буквенно-

цифрового кода при заказе:

CPТ6000-A-BC-DE-F-G-H-I

CPТ – наименование преобразователя (Calibration Pressure Transmitter)

6000 – обозначение модели преобразователя

A – вид измеряемого давления и единица измерений

BС – диапазон измерений

DЕ – вид присоединительной резьбы

F – исполнение в зависимости от рабочей среды

G – наличие в комплекте заводского сертификата калибровки

H – наличие в комплекте дополнительных сертификатов

I – дополнительная информация к заказу

Структура обозначения исполнения калибраторов модификаций CPH6200-S1, CPH6200-

S2 в виде буквенно-цифрового кода при заказе:

CPН6200-AB-C-D-E-F-G-H-I-J-K

CPН – наименование калибратора (Calibration Pressure Hand-Held)

6200 – обозначение модификации калибратора

AB – исполнение с одним (-S1) или двумя (-S2) внешними измерительными

преобразователями давления

С – наличие в комплекте дополнительного кабеля для внешнего измерительного

преобразователя давления

D – наличие в комплекте сетевого блока питания

E – наличие в комплекте аккумулятора и зарядного устройства

F – наличие в комплекте внешнего программного обеспечения

G – наличие в комплекте интерфейсного кабеля

H – наличие в комплекте ручного насоса

I – наличие в комплекте транспортного кейса

J – наличие в комплекте дополнительных сертификатов

K – дополнительная информация к заказу

Структура обозначения исполнения внешнего измерительного преобразователя давления

модели CPT6200 для калибраторов модификаций CPH6200-S1, CPH6200-S2, CPH6300-S1,

CPH6300-S2 в виде буквенно-цифрового кода при заказе:

CPТ6200-A-BC-D-EF-G-H-I-J

CPТ – наименование преобразователя (Calibration Pressure Transmitter)

6200 – обозначение модели преобразователя

A – вид измеряемого давления и единица измерений

BС – диапазон измерений

D – пределы допускаемой основной приведенной погрешности

ЕF – вид присоединительной резьбы

G – исполнение в зависимости от рабочей среды

H – вид заводского сертификата калибровки

I – наличие в комплекте дополнительных сертификатов

J – дополнительная информация к заказу

Структура обозначения исполнения калибраторов модификаций CPH62I0-S1, CPH62I0-

S2 в виде буквенно-цифрового кода при заказе:

CPН62I0-AB-C-D-E-F-G-H-I

CPН – наименование калибратора (Calibration Pressure Hand-Held)

62I0 – обозначение модификации калибратора

AB – исполнение с одним (-S1) или двумя (-S2) внешними измерительными

преобразователями давления

С – наличие в комплекте дополнительного кабеля для внешнего измерительного

преобразователя давления

Лист № 4

Всего листов 16

D – наличие в комплекте внешнего программного обеспечения

E – наличие в комплекте интерфейсного кабеля

F – наличие в комплекте ручного насоса

G – наличие в комплекте транспортного кейса

H – наличие в комплекте дополнительных сертификатов

I – наличие в комплекте информация к заказу

Структура обозначения исполнения внешнего измерительного преобразователя давления

модели CPT62I0 для калибраторов модификаций CPH62I0-S1, CPH62I0-S2 в виде буквенно-

цифрового кода при заказе:

CPТ62I0-A-BC-D-EF-G-H-I-J

CPТ – наименование преобразователя (Calibration Pressure Transmitter)

62I0 – обозначение модели преобразователя

A – вид измеряемого давления и единица измерений

BС – диапазон измерений

D – пределы допускаемой основной приведенной погрешности

ЕF – вид присоединительной резьбы

G – исполнение в зависимости от рабочей среды

H – вид заводского сертификата калибровки

I – наличие в комплекте дополнительных сертификатов

J – дополнительная информация к заказу

Структура обозначения исполнения калибраторов модификаций CPH6300-S1, CPH6300-

S2 в виде буквенно-цифрового кода при заказе:

CPН6300-AB-C-D-E-F-G-H-I-J

CPН – наименование калибратора (Calibration Pressure Hand-Held)

6300 – обозначение модификации калибратора

AB – исполнение с одним (-S1) или двумя (-S2) внешними измерительными

преобразователями давления

С – наличие в комплекте дополнительного кабеля для внешнего измерительного

преобразователя давления

D – наличие в комплекте аккумулятора и зарядного устройства

E – наличие в комплекте внешнего программного обеспечения

F – наличие в комплекте интерфейсного кабеля

G – наличие в комплекте ручного насоса

H – наличие в комплекте транспортного кейса

I – наличие в комплекте дополнительных сертификатов

J – дополнительная информация к заказу

Структура обозначения исполнения калибраторов модификации CPH6400 в виде

буквенно-цифрового кода при заказе:

CPН6400-AB-C-D-E-F-G-H-I-J

CPН – наименование калибратора (Calibration Pressure Hand-Held)

6400 – обозначение модификации калибратора

AB – исполнение в зависимости от наличия в комплекте датчика температуры

С – наличие в комплекте в комплекте датчика температуры

D – наличие в комплекте сертификата калибровки датчика температуры

E – наличие в комплекте крепежного устройства

F – наличие в комплекте внешнего программного обеспечения

G – наличие в комплекте интерфейсного кабеля

H – наличие в комплекте ручного насоса

I – наличие в комплекте транспортного кейса

J – наличие в комплекте дополнительных сертификатов

K – дополнительная информация к заказу

Лист № 5

Всего листов 16

Структура обозначения исполнения внешнего измерительного преобразователя давления

модели CPT6400 для калибраторов модификации CPH6400 в виде буквенно-цифрового кода при

заказе:

CPТ6400-A-BC-DE-F-G-H-I

CPТ – наименование преобразователя (Calibration Pressure Transmitter)

6400 – обозначение модели преобразователя

A – вид измеряемого давления и единица измерений

BС – диапазон измерений

DЕ – вид присоединительной резьбы

F – исполнение в зависимости от рабочей среды

G – вид заводского сертификата калибровки

H – наличие в комплекте дополнительных сертификатов

I – дополнительная информация к заказу

Структура обозначения исполнения калибраторов модификаций CPH65I0-S1, CPH65I0-

S2 в виде буквенно-цифрового кода при заказе:

CPН65I0-AB-C-DE-F-G-HI-J-K-L-M-N-O

CPН – наименование калибратора (Calibration Pressure Hand-Held)

65I0 – обозначение модификации калибратора

AB – исполнение с одним (-S1) или двумя (-S2) встроенными измерительными

преобразователями давления

С – вид измеряемого давления и единица измерений первого встроенного

измерительного преобразователя давления

DЕ – диапазон измерений первого встроенного измерительного преобразователя

давления

F – вид заводского сертификата калибровки первого встроенного измерительного

преобразователя давления

G – наличие, вид измеряемого давления и единица измерений второго встроенного

измерительного преобразователя давления

HI – диапазон измерений второго встроенного измерительного преобразователя давления

J – вид заводского сертификата калибровки второго встроенного измерительного

преобразователя давления

K – наличие в комплекте в комплекте датчика температуры

L – наличие в комплекте сертификата калибровки датчика температуры

M – наличие в комплекте сертификата калибровки каналов измерения и генерирования

постоянного тока и напряжения

N – наличие в комплекте дополнительных сертификатов

O – дополнительная информация к заказу

Структура обозначения исполнения калибраторов модификации CPH7000 в виде

буквенно-цифрового кода при заказе:

CPН7000-AB-C-D-E-FGH-I-J-K-L-M-N-O-P-Q-R-S-T-U-V-W

CPН – наименование калибратора (Calibration Pressure Hand-Held)

7000 – обозначение модификации калибратора

AB – исполнение калибратора

С – наличие встроенного ручного насоса

D – единица измерений

Е – вид измеряемого давления

FGH – диапазон измерений

I – пределы допускаемой основной приведенной погрешности

J – вид заводского сертификата калибровки

K – наличие встроенного измерительного преобразователя атмосферного давления

L–видзаводскогосертификатакалибровкивстроенногоизмерительного

преобразователя атмосферного давления

M – наличие в комплекте датчиков влажности и температуры окружающего воздуха

Лист № 6

Всего листов 16

N – наличие в комплекте сертификатов калибровки датчиков влажности и температуры

окружающего воздуха

O – наличие в комплекте датчика температуры

P – наличие в комплекте сертификата калибровки датчика температуры

Q – наличие в комплекте сертификата калибровки каналов измерения и генерирования

постоянного тока и напряжения

R – интерфейс связи

S – наличие комплекта переходников

T – наличие в комплекте плечевого ремня и/или поясной сумки

U – наличие в комплекте транспортного кейса

V – наличие в комплекте дополнительных сертификатов

W – дополнительная информация к заказу

Структура обозначения исполнения внешнего измерительного преобразователя давления

модели CPT7000 для калибраторов модификации CPH7000 в виде буквенно-цифрового кода при

заказе:

CPТ7000-AB-C-D-EFG-HI-J-K-L-M-N-O-P-Q

CPТ – наименование преобразователя (Calibration Pressure Transmitter)

7000 – обозначение модели преобразователя

AB – исполнение преобразователя

С – единица измерений

D – вид измеряемого давления

EFG – диапазон измерений

HI – вид присоединительной резьбы

G – допустимая температура рабочей среды

K – материал частей, контактирующих с рабочей средой

L – исполнение в зависимости от рабочей среды

M – пределы допускаемой основной приведенной погрешности

N – вид заводского сертификата калибровки

O – наличие в комплекте дополнительного кабеля для подключения к калибратору

P – наличие в комплекте дополнительных сертификатов

Q – дополнительная информация к заказу

Структура обозначения исполнения калибраторов модификации CPH7650 в виде

буквенно-цифрового кода при заказе:

CPН7650-A-BC-DEF-G-H-I-J-K-L-M

CPН – наименование калибратора (Calibration Pressure Hand-Held)

7650 – обозначение модификации калибратора

A – наличие встроенного измерительного преобразователя давления

BС – единица измерений и вид измеряемого давления

DЕF – диапазон измерений

G – вид заводского сертификата калибровки

H – наличие в комплекте сертификата калибровки каналов измерения постоянного тока и

напряжения

I – наличие в комплекте переходника

J – наличие в комплекте внешнего программного обеспечения

K – наличие в комплекте интерфейсного кабеля

L – наличие в комплекте дополнительных сертификатов

M – дополнительная информация к заказу

Внешний вид калибраторов давления CPH6000, СРН6200-S1, CPH6200-S2, СРН62I0-S1,

CPH62I0-S2, СРН6300-S1, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000,

CPH7650 показан на рисунках 1 – 8.

Лист № 7

Всего листов 16

Пломбирование не предусмотрено.

Программное обеспечение

Калибраторы имеют программное обеспечение (далее ПО). В зависимости от

модификации калибратора ПО обеспечивает:

- сбор и обработку измерительной информации;

- обеспечение интерфейса пользователя;

- отображение на дисплее значения задаваемого и измеренного давления, а также

процесса изменения давления;

- выбор режима работы, включая выбор диапазона измерений, единицы измерений,

скорости измерений и передачи данных, разрядность отображения результатов измерений;

-автоматическоеопределениедиапазонаизмеренийподключаемоговнешнего

измерительного преобразователя давления;

- корректировку нижнего и верхнего предела измерений;

- передачу данных по интерфейсу связи;

- представление результатов измерений в виде графиков, таблиц и протоколов;

- управление встроенным насосом;

- сохранение в памяти максимальных и минимальных измеренных значений;

- создание программы испытаний СИ давления, с помощью установки шагов изменения

давления и их значения;

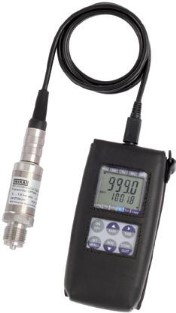

Рисунок 1 – Общий

вид калибратора

CPH6000

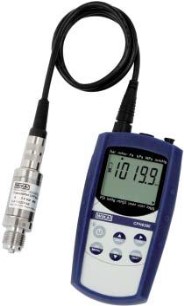

Рисунок 2 – Общий

вид калибраторов

CPH6200-S1,

CPH6200-S2

Рисунок 4

–

Общий

вид калибраторов

CPH6300-S1,

CPH6300-S2

Рисунок 5 – Общий

вид калибратора

CPH6400

Рисунок 6 – Общий

вид калибраторов

CPH65I0-S1,

CPH65I0-S2

Рисунок 7 – Общий вид

калибратора CPH7000

Рисунок 8 – Общий

вид калибратора

CPH7650

Рисунок 3 – Общий вид

калибраторов CPH62I0-

S1, CPH62I0-S2

Лист № 8

Всего листов 16

- проверку измерительных преобразователей давления и автоматический расчет их

погрешности;

- проверку переключателей давления с фиксацией значений давления, при котором

произошло срабатывание переключателя.

Хранение информации осуществляется в энергонезависимой памяти калибраторов.

Идентификационные данные ПО приведены в таблицах 2 – 4.

CPH6000

СРН6200-S1,

CPH6200-S2

СРН62I0-S1,

CPH62I0-S2

СРН6300-S1,

CPH6300-S2

Не используется

Не ниже 2.1

Не ниже 7.2

Не ниже 1.1

Не используется

0x429FFFFF

0x441FFFFF

Таблица 2 – Идентификационные данные встроенного ПО калибраторов модификаций СРН6000,

СРН6200-S1, CPH6200-S2, СРН62I0-S1, CPH62I0-S2, СРН6300-S1, CPH6300-S2

Идентификационные

данные (признаки)

Идентификационное

наименование ПО

Номер версии (иденти-

фикационный номер) ПО

Цифровой идентификатор

ПО

CPH6400

Таблица 3 – Идентификационные данные встроенного ПО калибраторов модификаций CPH6400,

CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650

Идентификационные

данные (признаки)

CPH65I0-S1,

CPH65I0-S2

CPH7000CPH7650

наименование ПО

Идент

и

ф

и

кационн

о

е

Не используется Не используется Не используется Не используется

Номер версии (иденти-

ПО

фика

ци

о

нн

ый номер) ПО

Не ниже 3.06Не ниже 1.0Не ниже 1.1Не ниже 1.1

Ци

ф

ровой

и

дентификатор

Не используется DC76 Не используется Не используется

Идентификационные данные ПО можно увидеть на дисплее при включении и в меню

настроек. Уровень защиты встроенного программного обеспечения «средний» по Р 50.2.077-

2014.

WIKA-Cal

GSoft

Не ниже 1.0.76

Не ниже 3.2

Не используется

Таблица 4 – Идентификационные данные внешнего ПО

Идентификационные данные

(признаки)

CPH6000, СРН6200-S1, CPH6200-S2, СРН62I0-S1, CPH62I0-S2,

СРН6300-S1, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2,

CPH7000, CPH7650

Идентификационное

наименование ПО

Номер версии (иденти-

фикационный номер) ПО

Цифровой идентификатор ПО

Идентификационные данные ПО можно увидеть на дисплее интерфейса пользователя.

Уровень защиты программного обеспечения «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики калибраторов приведены в

таблицах 5 – 8.

Лист № 9

Всего листов 16

от -0,01 до +0,01

0,2; 0,1

(6)

± 0,2 % ДИ;

± 0,1 % ДИ

(6)

0,141

± 0,025 %

± 0,2 % ДИ;

± 0,1 % ДИ

(6)

Вариация, МПа

от 0 до 20;

от 4 до 20

±5

Наименование

характеристики

СРН6000

Таблица 5 – Метрологические и технические характеристики модификаций СРН6000,

СРН6200-S1, CPH6200-S2, СРН62I0-S1, CPH62I0-S2, СРН6300-S1, CPH6300-S2

Значение характеристики

СРН6200-S1, СРН62I0-S1, СРН6300-S1,

CPH6200-S2 CPH62I0-S2 CPH6300-S2

Диапазоны измерений (ДИ), МПа

(1) (2)

от 0 до 0,0025

от 0 до 100

от 0 до 0,01

от 0 до 100

от 0 до 0,0025

от 0 до 100

от -0,025 до 0

от -0,1 до 0

от -0,025 до 0

от -0,1 до 0

от -0,025 до 0

от -0,1 до 0

от -0,002 до

+0,0025

от -0,1 до +3,9

от -0,002 до

+0,0025

от -0,1 до +3,9

от 0 до 0,025

от 0 до 2,5

от 0 до 0,025

от 0 до 2,5

от 0 до 0,025

от 0 до 2,5

от 0 до 0,0025

от 0 до 100

от 0 до 0,01

от 0 до 100

от 0 до 0,0025

от 0 до 100

Избыточного давления

- минимальныйот 0 до 0,025

- максимальный от 0 до 250

Вакуумметрического

давления

- минимальныйот -0,025 до 0

- максимальный от -0,1 до 0

Избыточного давления-

разрежения

- минимальныйот -0,025 до

+0,025

- максимальныйот -0,1 до +3,9

Абсолютного давления

- минимальныйот 0 до 0,025

- максимальный от 0 до 2,5

Разности давлений

(3)

- минимальный-

- максимальный-

Класс точности при изме-

рении избыточного давле-

ния, вакуумметрического0,025; 0,1

(5)

давления и избыточного

давления-разрежения

Пределы допускаемой ос-

новной погрешности при

измерении избыточного

давления,

± 0,1 % ДИ

(

5

)

вакуумметричес-кого

± 0,025 % ДИ;

давления и избыточ-ного

давления-разрежения,

МПа

Класс точности при измере

нии разности давлений

(4)

-

Пределы допускаемой

основной погрешности

при измерении

абсолютного давления,

МПа

0,005 %;

0,02% ДИ

(5)

0,04 % ДИ;

0,02 % ДИ

(7)

---

Диапазоны измерений

силы постоянного тока,

мА

Пределы допускаемой

абсолютной погрешности

измерений силы

постоянного тока, мкА

---

Лист № 10

Всего листов 16

-

0,25

0,22

163×86×42

10

от -25 до +50

от -20 до +80

95

±0,2

-

Наименование

характеристикиСРН6000

Значение характеристики

СРН6200-S1,СРН62I0-S1,

CPH6200-S2CPH62I0-S2

СРН6300-S1,

CPH6300-S2

--

±1

--

0,160,16

0,220,22

142×71×36142×71×36

89×2789×27

89×27

90 000

от 0 до +50от -10 до +50

от -20 до +80от -20 до +50

9595

от 84,0 до 106,7 от 84,0 до 106,7

от 84,0 до 106,7

±0,01

±0,2±0,2

Диапазоны измерений от 0 до 1;

напряжения постоянного от 0 до 2;

тока, В от 0 до 5;

от 0 до 10

Пределы допускаемой

абсолютной погрешности

измерений напряжения

постоянного тока, мВ

Масса, кг, не более

- показывающего0,85

прибора

- внешнего0,23

преобразователя давления

Габаритные размеры, мм,

не более

Показывающего прибора:

- длина×ширина×высота208×128×78

Внешнего

преобразователя давления:

- длина×диаметр126×40

Срок службы, не менее,

лет

Средняя наработка на

отказ, ч

Условия эксплуатации:

- температура

окружающего воздуха,

о

С

- для показывающего

прибораот 0 до +50

- для внешнего преоб-

разователя давленияот -20 до +80

- относительная

влажность, % не более95

- атмосферное давление,

кПаот 84,0 до 106,7

Пределы допускаемой до-

полнительной

приведенной

погрешности, вызванной

отклонением температуры

от нормальных условий

(от +15 до +25

о

С), % /10

о

С

Маркировка

взрывозащиты

-

-1ExibIICT4 X

Лист № 11

Всего листов 16

Наименование

характеристики

СРН6000

Значение характеристики

СРН6200-S1, СРН62I0-S1, СРН6300-S1,

CPH6200-S2 CPH62I0-S2 CPH6300-S2

Примечания

(1)

В соответствии с заказом допускается изготовление калибраторов с любым диапазоном

измерений, лежащим внутри приведенного в таблице диапазона измерений, но не менее

минимального интервала измерений, при этом, минимальный шаг изменения диапазона равен

соответствующей единице младшего разряда дисплея калибратора.

(2)

Калибраторы могут изготавливаться с другими единицами измерений давления,

допущенными к применению в Российской Федерации.

(3)

Только для СРН6200-S2, СРН62I0-S2, СРН6300-S2.

(4)

Измерениеразности давлений осуществляется только калибраторами с классом точности

измерений избыточного давления 0,1 (примечание 6).

(5)

Для калибраторов с верхними пределами измерений свыше 100 МПа.

(6)

Исполнение по дополнительному запросу.

(7)

Вариация при измерении разности давлений составляет 0,0282 % ДИ

CPH65I0-S1;

Таблица 6 - Метрологические и технические характеристики модификаций СРН6400,

CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650

Наиме

н

ование

Значение характеристики

характеристикиСРН6400

CPH65I0-S2

CPH7000CPH7650

Диапазоны измерений (ДИ), МПа

(1) (2)

Избыточного давления

- минимальныйот 0 до 0,025от 0 до 0,1от 0 до 0,025от 0 до 1

- максимальный от 0 до 250 от 0 до 70 от 0 до 250от 0 до 2

Вакуумметрического

давления

- минимальныйот -0,025 до 0от -0,0025 до 0от -0,025 до 0-

- максимальный от -0,1 до 0 от -0,1 до 0 от -0,1 до 0-

Избыточного давления-

разрежения

- минимальныйот -0,1 до +0,06от -0,0025 доот -0,025 доот -0,1 до +0,9

+0,0025 +0,025

- максимальныйот -0,1 до +3,9от -0,1 до +0,2от -0,1 до +4от -0,1 до +2

Абсолютного давления

- минимальный от 0 до 0,025 от 0 до 0,1 от 0 до 0,025 от 0 до 1

- максимальный от 0 до 2,5 от 0 до 2 от 0 до 4 от 0 до 2

Атмосферного давления--от 0,085 до 0,11-

Класс точности при0,025; 0,1

(3)

Приведены вПриведены в0,025

измерении избыточного таблице 7 таблице 8

давления,

вакуумметрического

давления и избыточного

давления-разрежения

Пределы допускаемой± 0,025 % ДИ;Приведены вПриведены в± 0,025 % ДИ

основной погрешности± 0,1 % ДИ

(3)

таблице 7таблице 8

при измерении

избыточного давления,

вакуумметрического

давления и избыточного

давления-разрежения,

МПа

Лист № 12

Всего листов 16

Наименование

характеристики

СРН6400

CPH7650

-

от 0 до 24

-

±(0,015 % ИВ

(4)

+ 2 мкА)

-

от 0 до 24

-

±(0,01 % ИВ

(4)

+ 2 мкА)

-

от 0 до 30

-

±(0,01 % ИВ

(5)

+ 1 мВ)

±(0,015 % ИВ

(5)

+ 2 мВ)

0,48

7

194×106×82

390×308×172

CPH7000

± 0,025 % ДИ

Значение характеристики

CPH65I0-S1;

CPH65I0-S2

Приведены в Приведены в

таблице 7 таблице 8

± 0,025% ДИ

Пределы допускаемой

основной погрешности

при измерении

абсолютного давления,

МПа

Вариация,МПа

0,005 % ДИ;

0,02 % ДИ

(3)

Приведены в Приведены в

таблице 7 таблице 8

0,005% ДИ

от 0 до 24от 0 до 30

±(0,015 % ИВ

(4)

+ ±(0,01 % ИВ

(4)

2мкА)+ 1 мкА)

-от 0 до 30

±(0,015 % ИВ

(4)

+

2 мкА)

-от 0 до 30

0,22

0,572,5

-0,23

-

106×40

192×99×50384×107×105

-

-95×36

10

Диапазон измерений

силы постоянного тока,

мА

Пределы допускаемой

погрешности измерений

силы постоянного тока,

мкА

Диапазон генерирования

силы постоянного тока,

мА

Пределы допускаемой

погрешности

генерирования силы

постоянного тока, мкА

Диапазон измерений

напряжения постоянного

тока, В

Пределы допускаемой

погрешности измерений

напряжения постоянного

тока, мВ

Масса, кг, не более

- показывающего прибора

- внешнего

преобразователя

давления

Габаритные размеры,

мм, не более

Показывающего

прибора:

- длина×ширина×высота

Внешнего

измерительного

преобразователя

давления:

- длина×диаметр

Срок службы, не менее,

лет

Средняя наработка на

отказ, ч

90000

Лист № 13

Всего листов 16

CPH65I0-S1;

Наиме

н

ование

Значение характеристики

характеристикиСРН6400

CPH65I0-S2

CPH7000CPH7650

Условия эксплуатации:

- температура

окружающего воздуха,

о

С

- для показывающего

прибораот 0 до +50от -10 до +45от -20 до +50от -10 до +50

- для внешнего преоб-

разователя давленияот -20 до +80-от -20 до +60-

- относительная

влажность, % не более95959595

- атмосферное давление,

кПаот 84,0 до 106,7от 84,0 до 106,7 от 84,0 до 106,7 от 84,0 до 106,7

Пределы допускаемой

дополнительной

приведенной

погрешности, вызванной

отклонением

температуры от

нормальных условий (от

+15 до + 25

о

С

(6)

), %/10

о

С±0,01±0,02±0,1±0,02

Маркировка

взрывозащиты

-1 Exia IIB T3 X--

Примечания

(1)

В соответствии с заказом допускается изготовление калибраторов с любым диапазоном

измерений, лежащим внутри приведенного в таблице диапазона измерений, но не менее

минимального интервала измерений, при этом, минимальный шаг изменения диапазона равен

соответствующей единице младшего разряда дисплея калибратора.

(2)

Калибраторы могут изготавливаться с другими единицами измерений давления,

допущенными к применению в Российской Федерации.

(3)

Для калибраторов с верхними пределами измерений свыше 100 МПа.

(4)

Измеряемая величина (ИВ) в мкА

(5)

Измеряемая величина (ИВ) в мВ

(6)

от +15 до + 35

о

С для CPH65I0-S1, CPH65I0-S2, CPH7650.

35 не в

от -0,1 не вкл.

до -0,007 вкл.

Таблица 7 – Классы точности, пределы допускаемой основной погрешности и вариация

модификаций CPH65I0-S1, CPH65I0-S2

ВидНижние пределыВерхние пределы Класс Пределы допускаемой Вариация,МПа

давления измерений, МПа измерений, МПа точностиосновной

погрешности, МПа

Избыточн

о

е 0

до

от 0,1

к

л.

0,025 ±0,025 % ДИ 0,005 % ДИ

от 35 до 70 вкл. 0,035 ±0,035 % ДИ 0,007 % ДИ

Вакуум- 0 -0,1 0,025 ±0,025 % ДИ 0,005 % ДИ

метрическое

до -0,035 вк

л

.

0,035 ± 0,035 % ДИ 0,007 % ДИ

от -0,035 не вк

л

.

0,05± 0,05 % ДИ0,01 % ДИ

до -0,0025 вкл.

от -0,007 не вк

л

.

0,1± 0,1 % ДИ0,02 % ДИ

Избыточное-0,1от +0,1 до +0,20,025± 0,025 % ДИ0,005 % ДИ

давление-

от -0,1 не вкл.от +0,035

разрежениедо -0,035 вкл.до +0,1 не вкл.

0,035± 0,035 % ДИ0,007 % ДИ

Лист № 14

Всего листов 16

0,01 % ДИ

0,02 % ДИ

Вид

давления

Вариация,МПа

0,05± 0,05 % ДИ

Нижние пределыВерхние пределы Класс Пределы допускаемой

измерений, МПа измерений, МПа точностиосновной

погрешности, МПа

от -0,035 не вкл.от +0,007

до -0,007 вкл. до +0,035 не вкл.

от -0,007 не вкл.от +0,0025

до -0,0025 вкл. до +0,007 не вкл.

0,1± 0,1 % ДИ

Абсолютное0от 0,1 до 2-± 0,025 % ДИ0,005 % ДИ

о 100 вк

от 0,04

до 0,06

н

е вкл.

0,075± 0,075 % ДИ0,015 % ДИ

от 0,025

до 0,04

н

е вкл.

0,1± 0,1 % ДИ0,02% ДИ

Таблица 8 - Классы точности, пределы допускаемой основной погрешности и вариация

модификации CPH7000

Вид давления НижниеВерхниеКлассПределы допускаемой Вариация,МПа

пределыпределы точности основной

измерений,измерений,погрешности, МПа

МПа МПа

Избыточн

о

е0

д

от 0,06

л.

0,025± 0,025 % ДИ0,005 % ДИ

св. 100

до -0,04

Вакуум-от -0,1

до 250 вкл.

0,15± 0,15 % ДИ0,03 % ДИ

ме

т

р

и

ч

е

ск

о

е

0

до -0,06 вкл.

0,025 ± 0,025 % ДИ 0,005 % ДИ

от -0,06 не вк

л

.

0,075± 0,075 % ДИ0,015 % ДИ

до -0,025 вкл.

от -0,04 не вк

л

.

0,1± 0,1 % ДИ0,02 % ДИ

давление-

от -0,1 доот +0,025

от 0,04

до 0,06

н

е вкл.

-± 0,075 % ДИ0,015 % ДИ

Избыточное

разрежение

-0,025 вкл. до +4 вкл.

0,025 ± 0,025 % ДИ 0,005 % ДИ

Абсолютное 0 от 0,06 до 4 вкл. - ± 0,025 % ДИ 0,005 % ДИ

от 0,025

до 0,04

н

е вкл.

-± 0,1 % ДИ0,02 % ДИ

Атмосферное0,0850,11-± 0,4 % ДИ0,08 % ДИ

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. На корпус калибратора знак

наносится методом печати или наклейки.

Комплектность

Комплектность калибраторов представлена в таблице 9.

Примечания

Калибратор

Паспорт

-

Таблица 9

Наименование

ОбозначениеКол-во

-1 шт.

Модификация и исполнение в

соответствии с заказом

-1 экз.

Руководство по

эксплуатации

-1 экз.

Лист № 15 Trial

листов 16

Наименование

Обозначение

Кол-во

Примечания

Методика поверки

МП 202-002-2018

1 экз.

-

1 комплект

По дополнительному заказу

-

1 комплект

По дополнительному заказу

-

1 комплект

По дополнительному заказу

-

1 шт.

По дополнительному заказу

Допускается поставлять 1 экз.

на партию калибраторов

-

1 комплект

1 шт.

По дополнительному заказу

-

1 шт.

По дополнительному заказу

Пневматические или

гидравлические шланги

Оборудование для создания

давления

Резьбовые переходники

Фильтры и грязеуловители

Транспортный кейс

Аккумулятор

Зарядное устройство

Провода для подключения

проверяемых

преобразователей давления

Интерфейсный кабель

Внешнее программное

обеспечение

Поверка

осуществляется по документу МП 202-002-2018 «Калибраторы давления CPH6000, СРН6200-S1,

CPH6200-S2, СРН62I0-S1, CPH62I0-S2, СРН6300-S1, CPH6300-S2, CPH6400, CPH65I0-S1,

CPH65I0-S2, CPH7000, CPH7650 фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.

Методика поверки», утвержденному ФГУП «ВНИИМС» 15.01.2018 г.

Основные средства поверки:

Рабочие эталоны класса точности 0,005 по ГОСТ Р 8.802-2012 – грузопоршневые мано-

метры СРВ 5000-ХР, СРВ 5000-ХН, СРВ 5000-ХV (Регистрационный № 33079-08).

Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 – грузопоршневые маномет-

ры СРВ 5000-Р, СРВ 5000-Н, СРВ 5000-НР (Регистрационный № 33079-08).

Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 – манометры избыточного

давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный

№ 58794-14).

Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления

МПАК-15 (Регистрационный № 24971-03).

Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).

Калибраторы давления СРС3000, СРС6000, СРС8000, СРС8000-Н (Регистрационный №

59862-15).

Калибраторы давления CPG8000, CPG2500, CPG1000 (Регистрационный № 54615-13).

Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой

МВП-2,5 (Регистрационный № 1652-99).

Микроманометрыжидкостныекомпенсационныесмикрометрическимвинтом

МКВК-250 (Регистрационный № 22995-02).

Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03).

Задатчик разрежения Метран-505 Воздух (Регистрационный № 42701-09).

Калибратормногофункционалный3010,Transmille,Англия(Регистрационный

№ 34284-07)

Мультиметр 3458А (Регистрационный № 25900-03)

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска каучукового клейма.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Лист № 16

Всего листов 16

Нормативные и технические документы, устанавливающие требования к калибраторам

давления CPH6000, СРН6200-S1, CPH6200-S2, СРН62I0-S1, CPH62I0-S2, СРН6300-S1,

CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650

ГОСТ Р 8.802-2012. «ГСИ. Государственная поверочная схема для средств измерений

избыточного давления до 250 МПа»

ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений

абсолютного давления в диапазоне 1 – 1·10

6

Па»

ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная

схема для средств измерений разности давлений до 4·10

4

Па»

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений

постоянного электрического напряжения и электродвижущей силы»

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная

схема для средств измерений силы постоянного электрического тока в диапазоне от 1·10

-16

до

30 А»

Техническая документация фирмы-изготовителя

Изготовитель

Фирма «WIKAAlexander Wiegand SE & Co. KG», Германия.

Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg - Germany

Тел.: +49 (9372) 132-0; факс: +49 (9372) 132-406

Web-сайт:

www.wika.de

, E-mail:

info@wika.de

деревня

Николо-

деревня

Николо-

Заявитель

Акционерное общество «ВИКА МЕРА» (АО «ВИКА МЕРА»)

ИНН 7729346754

Юридический адрес: 142770, город Москва, поселение Сосенское,

Хованское, владение 1011А, строение 1, эт/офис 2/2.09

Фактический адрес: 108814, город Москва, поселение Сосенское,

Хованское, владение 1011А, строение 1

Телефон: +7 (495) 648-01-80

Web-сайт:

www.wika.ru

, E-mail:

info@wika.ru

научно-

средств

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийский

исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт:

www.vniims.ru,

E-mail:

office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний

измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2018 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
21025-06	Преобразователи давления измерительные	APC и APR	Фирма "Aplisens Sp.zo.o.", Польша	2 года	Перейти
28371-04	Приборы цифровые автоматические и полуавтоматические для измерения артериального давления и частоты пульса	Tensoval	Фирма "Paul Hartmann AG", Германия	1 год	Перейти
69235-17	Преобразователи давления измерительные	Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B	Фирма "Endress+Hauser GmbH + Co. KG", Германия	5 лет	Перейти
27757-04	Преобразователи давления микропроцессорные	Сапфир-22МР	ОАО "Теплоприбор", г.Рязань	2 года	Перейти
44390-10	Датчики давления	DLM, DPL	Фирма "Thermokon Sensortechnik GmbH", Германия	2 года	Перейти

Заказать поверкуКалибраторы давления CPH6000, CPH6200-S1, CPH6200-S2, CPH62I0-S1, CPH62I0-S2, CPH6300-S1, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650ГРСИ 72192-18

Заказать поверку
Калибраторы давления CPH6000, CPH6200-S1, CPH6200-S2, CPH62I0-S1, CPH62I0-S2, CPH6300-S1, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650
ГРСИ 72192-18
