Приложение к свидетельству № 70943
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Cтанции телеметрические сейсмического мониторинга SGD-SME30
Назначение средства измерений
Станции телеметрические сейсмического мониторинга SGD-SME30 предназначены для
измерения виброускорения при сейсмическом воздействии.
Описание средства измерений
Принцип действия станций основан на осуществлении непрерывного приема, усиления и
преобразования аналоговой информации, поступающей от трехкомпонентных сейсмоприёмни-
ков пьезоэлектрических (датчиков), регистрации и записи сейсмических данных в запоминаю-
щее устройство (ЗУ) типа microSD Card, визуализации процесса регистрируемых сейсмических
данных на экране дисплея в реальном времени и передачи сейсмических данных по интерфейсу
ETHERNET в режиме реального времени.
SGD-SME30 состоит из: модуля полевого (регистратора) SGD-SME/FU3, модуля ре-
транслятора SGD-SME/TR и модуля бортового SGD-SME/CUA.
Модуль полевой (регистратор) SGD-SME/FU3 осуществляет предварительное усиление
электрических аналоговых сигналов, поступающих от сейсмоприёмников пьезоэлектрических
(датчиков), их преобразование в цифровую форму и передачу зарегистрированных сейсмиче-
ских данных по линии связи на модуль бортовой SGD-SME/CUA. Модуль полевой (регистра-
тор) SGD-SME/FU3 осуществляет также трансляцию цифровых данных, команд управления и
синхронизации от бортового или других полевых модулей.
Модуль ретранслятора SGD-SME/TR предназначен для ретрансляции данных, команд
управления и синхронизации между модулями полевыми SGD-SME/FU3 и модулем бортовым
SGD-SME/CUA.
Модуль бортовой SGD-SME/CUA предназначен для тестирования, управления режима-
ми работы и сбора данных от полевых модулей (регистраторов) SGD-SME/FU3, регистрации и
записи сейсмических данных в ЗУ типа microSD Card, визуализации процесса регистрируемых
сейсмических данных на экране дисплея в реальном времени и передачи сейсмических данных
по интерфейсу ETHERNET в режиме реального времени.
Общий вид SGD-SME30 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 7
Рисунок 1 – Общий вид станции телеметрической сейсмического монито-
ринга SGD-SME30

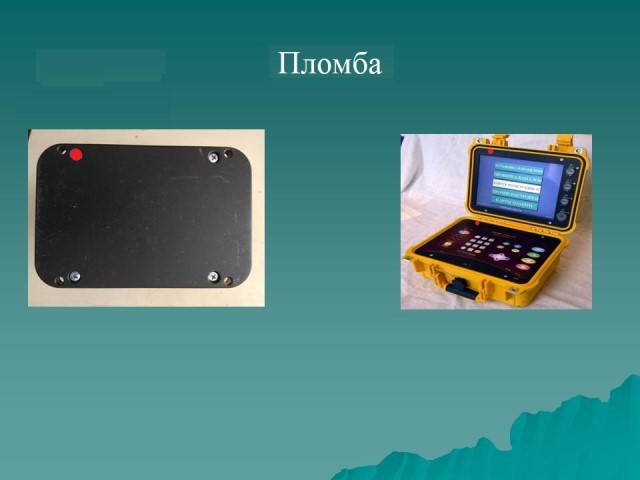

Рисунок 2 – Схема пломбировки от несанкционированного доступа
Модуль полевой
(регистратор)
Модуль
ретранслятора
Модуль
бортовой
Лист № 3
Всего листов 7
Программное обеспечение
1. Встроенное программное обеспечение (ПО) «Программное обеспечение «SGFP» мо-
дуля полевого (регистратора) SGD-SME/FU3» (ПО «SGFP»), предназначенное для синхрониза-
ции, программирования параметров каналов преобразования, считывания аналого-цифрового
преобразователя (АЦП) и передачи данных в модуль бортовой.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
2. Автономное программное обеспечение «Программное обеспечение «TAIGA-T» моду-
ля бортового SGD-SME/CUA» (ПО «TAIGA-T»), предназначенное для управления полевыми
сейсмическими модулями, приема и буферизации сейсмических данных, взаимодействия с сер-
вером сейсмометрического комплекса, организации пользовательского интерфейса между опе-
ратором и техническим оборудованием. Метрологически значимой частью автономного ПО
«TAIGA-T» является исполняемый файл sgdlmboard-metrology.
Влияние программного обеспечения на метрологические характеристики учтено при
нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения станции
Идентификационные данные (признаки)Значение
Встроенное программное обеспечение
Идентификационное наименование ПОПО «SGFP»
Номер версии (идентификационный номер) ПО SGFP 956.00.05
Цифровой идентификатор ПО –
Другие идентификационные данные, если имеются –
Автономное программное обеспечение
Идентификационное наименование ПОПО «TAIGA-T»
Номер версии (идентификационный номер) ПО 1.2.0
Цифровой идентификатор ПО24141b72ff2216929caa43174b31b276
Другие идентификационные данные, если имеются md5
Метрологические и технические характеристики
от 6·10
-7
до 2,82
от -3,3 до +1,2
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений среднеквадратических значений виб-
роускорения низкочастотных колебаний по осям X, Y, Z
(при коэффициенте преобразования сейсмоприёмника
0,5 В/(м·с
-2
)), м/с
2
от 0,1 до 30
от 0,1 до 25
± 5,0
от -3 до +1
от -2 до +1
± 1
Диапазон рабочих частот, Гц
-при использовании фильтра ФНЧ, Гц
Пределы относительной погрешности измерений виброуско-
рения в рабочем диапазоне амплитуд, %
Пределы относительной погрешности измерений виброуско-
рения в диапазоне частот от 0,1 до 30 Гц, дБ
Пределы относительной погрешности измерений
виброускорения в диапазоне частот от 0,1 до 25 Гц, дБ
Пределы относительной погрешности измерений
виброускорения в диапазоне частот от 1 до 16 Гц, дБ
Пределы относительной погрешности измерений
виброускорения в диапазоне частот от 0,1 до 25 Гц и рабо-
чем диапазоне амплитуд, дБ
Лист № 4
Всего листов 7
± 1,2
0,15
0,05
Значение
от -2,2 до +1,2
Продолжение таблицы 2 – Метрологические характеристики
Наименование характеристики
Пределы относительной погрешности измерений
виброускорения в диапазоне частот от 0,1 до 30 Гц и рабо-
чем диапазоне амплитуд, дБ
Пределы относительной погрешности измерений
виброускорения в диапазоне частот от 1 до 16 Гц и рабочем
диапазоне амплитуд, дБ
Уровень собственных шумов регистрирующего канала, при
выходном сопротивлении источника сигнала Rout = 500 Ом,
коэффициенте усиления предварительного усилителя Kprev =
64, коэффициенте базового усиления (Kbase) регистрирую-
щего канала 128 и частоте квантования сигнала 128 Гц, мкВ,
не более
Коэффициент предварительного усиления (Kprev) регистри-
рующего канала, при частоте входного сигнала 8 Гц и частоте
квантования сигнала 128 Гц
Коэффициент базового усиления (Kbase) регистрирующего
канала, при частоте входного сигнала 8 Гц и частоте кванто-
вания сигнала 128 Гц
(1±0,005)
(8 ± 0,04)
(32 ± 0,16)
(64 ± 0,32)
(1 ± 0,005)
(2 ± 0,01)
(4 ± 0,02)
(8 ± 0,04)
(16 ± 0,08)
(32 ± 0,16)
(64 ± 0,32)
(128 ± 0,64)
Коэффициент нелинейных искажений при максимальном из-
меряемом виброускорении, %, не более
от 24 до 48
1,2
190×125×35
2
0,32
IP64
Значение
24
IP64
от -40 до +70
1,0
Таблица 3 – Основные технические характеристики
Наименование характеристики
Модуль полевой «SGD-SME/FU3»
Количество разрядов АЦП регистрирующего канала
Диапазон напряжений питания от источника посто-
янного тока, В
Потребляемая мощность, при напряжении питания
(48 ± 1) В,
в режиме регистрации, Вт, не более
Степень защиты по ГОСТ 14254 – 2015
Диапазон рабочих температур, °C
Габаритные размеры (длина×ширина×высота),мм,
не более
Масса, кг, не более
Модуль ретранслятора «SGD-SME/TR»
Количество каналов приёма-передачи (ретрансля-
ции)
Потребляемая мощность при напряжении питания
(48 ± 1) В, не более, Вт
Степень защиты бортового модуля блока по
ГОСТ 14254-2015
Лист № 5
Всего листов 7
190×125×35
4
до 16
до 48
от 187 до 264
от 11 до 15
48±1
14
IP64
340×295×152
Значение
от -40 до +70
0,75
от -30 до +50
Продолжение таблица 3 – Основные технические характеристики
Наименование характеристики
Диапазон рабочих температур, °C
Габаритные размеры (длина, ширина, высота), мм,
не более
Масса, кг, не более
Модуль бортовой «SGD-SME/CUA»
Количество линий связи для приема данных, пере-
дачи команд управления и синхронизации
Количество полевых модулей подключаемых к од-
ной линии связи
Общее количество полевых модулей подключаемых
к четырем линиям связи
Диапазон напряжений питания бортового модуля от
сети переменного тока с частотой от 47 до 63 Гц, В
Диапазон напряжений питания бортового модуля от
источника постоянного тока, В
Номинальное выходное напряжение источника пи-
тания постоянного тока для питания полевых моду-
лей, В
Потребляемая мощность, при напряжении питания
12,6 В, Вт, не более
Степень защиты бортового модуля блока по
ГОСТ14254-2015
Диапазон рабочих температур, °C
Габаритные размеры (длина×ширина×высота),мм,
не более
Масса, кг, не более
8,5
Знак утверждения типа наносится на информационную табличку станции фотохимическим
методом и на титульные листы паспорта и руководства по эксплуатации типографским спосо-
бом.
Комплектность средства измерений
1 шт.
1 шт.
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Станция телеметрическая
сейсмического мониторингаSGD-SME30
Комплект кабелей
Паспорт модуля полевогоСГФП 958.00.00-01 ПС
(регистратора)
Паспорт модуля бортового СГФП 952.00.00 ПС
Паспорт модуля СГФП 959.00.00 ПС
ретранслятора
Руководство по эксплуатацииСГФП 951.00.00 РЭ
Станции телеметрические
сейсмического мониторинга
SGD-SME30. Методика по-
верки
МП 03 – 01 – 18
Лист № 6
Всего листов 7
Поверка
осуществляется по документу МП 03 – 01 – 18 «Станции телеметрические сейсмического мони-
торинга SGD-SME30. Методика поверки», утверждённому ФБУ «Новосибирский ЦСМ»
07.03.2018 г. и согласованному ФГУП «ВНИИМС» 07.03.2018 г.
Основные средства поверки:
- государственный эталон 2 разряда единицы переменного электрического напряжения в
диапазоне до 1000 В, в диапазоне частот до 300 кГц по ГОСТ Р 8.648-2008 «ГСИ. Государст-
венная поверочная схема для средств измерений переменного электрического напряжения до
1000 В в диапазоне частот от 1·10
-2
до 2·10
9
Гц»мультиметр цифровой 34401А,
рег. № 54848-13;
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360,
рег. № 45344-10;
- аттенюатор образцовый ступенчатый АО-4, рег. № 8491-81.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на верхнюю часть горизонтальной панели модуля бортового.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к станциям теле-
метрическим сейсмического мониторинга SGD-SME30
ТУ 26.51.66-001-57877639-2016 «Станции телеметрические сейсмического мониторинга
SGD-SME30. Технические условия»
Изготовитель
Общество с ограниченной ответственностью Научно-производственная компания
«СибГеофизПрибор» (ООО НПК «СибГеофизПрибор»)
ИНН 5408176313
Адрес: 630058, г. Новосибирск, ул. Сиреневая, дом 29/1
Телефон (факс): (383) 306-30-70
Web-сайт:
E-mail:
Испытательные центры
Федеральное бюджетное учреждение "Государственный региональный центр стандарти-
зации, метрологии и испытаний в Новосибирской области" (ФБУ "Новосибирский ЦСМ")
Место нахождения: 630004, г. Новосибирск, Революции ул., д. 36
Почтовый адрес: 630112, г. Новосибирск, Дзержинского пр., д. 2/1
Телефон: (383) 278-20-00
Факс: (383) 278-20-10
Web-сайт:
Е-mail:
Аттестат аккредитации ФБУ «Новосибирский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311822 от 23.09.2016 г.
Лист № 7
Всего листов 7
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-37-29, факс: (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
