Номер госреестра:
72175-18
Наименование СИ:
Изоляторы импульсные
Обозначение типа:
MTL4532 и MTL5532
Производитель:
Фирма "Eaton Electric Ltd.", Великобритания
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.08.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70925
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Изоляторы импульсные MTL4532 и MTL5532
Назначение средства измерений
Изоляторы импульсные MTL4532 и MTL5532 (далее – изоляторы) предназначены для
преобразований входного импульсного сигнала в выходной сигнал силы электрического тока от
4 до 20 мА.
Описание средства измерений
Принцип действия изоляторов основан на измерении и преобразовании сигналов,
поступающих от переключателя, датчика положения, передатчика импульсов тока, передатчика
импульсов напряжения в унифицированный электрический выходной сигнал постоянного тока
от 4 до 20 мА.
Изоляторы предназначены для изолирования импульсов от переключателя, датчика
положения, передатчика импульсов тока, передатчика импульсов напряжения, расположенных
в опасной зоне.
Изоляторыконструктивновыполненывпластмассовомразборномкорпусе
прямоугольной формы, изготовленном из антистатического материала, внутри которого
расположен электронный блок, включающий в себя аналого-цифровой преобразователь, цифро-
аналоговый преобразователь, микропроцессор и вспомогательные цепи. Входные и выходные
клеммные блоки с винтовыми зажимами расположены на противоположных сторонах корпуса.
Изоляторы выпускаются в двух модификациях MTL4532 и MTL5532. Данные
модификации отличаются друг от друга по конструктивному исполнению и способу монтажа:
изоляторыMTL4532монтируютсянаобъединительнойплате,изоляторыMTL5532
монтируются на «Т» или «G» образной DIN-рейке.

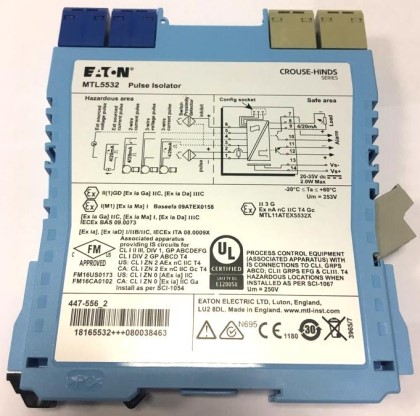

Общий вид изоляторов представлен на рисунке 1.
Рисунок 1 - Общий вид изоляторов
Пломбирование изоляторов не предусмотрено.
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (далее – ПО) изоляторов состоит из двух частей: встроенного
и автономного.
Метрологически значимым является только встроенное ПО, которое устанавливается в
изолятор на заводе-изготовителе во время производственного цикла. ПО недоступно
пользователю и не подлежит изменению на протяжении всего времени функционирования
изолятора.
Метрологические характеристики изоляторов нормированы с учетом влияния на них
ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные встроенного ПО
Идентификационные данные (признаки)
Идентификационное наименование встроенного ПО
Номер версии (идентификационный номер) встроенного ПО
Цифровой идентификатор встроенного ПО
Значение
software
не ниже 1
-
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений –
«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Автономная часть ПО «PCS45» устанавливается на персональный компьютер и
предназначается для конфигурирования изолятора (изменения параметров выходного сигнала,
настройки сигнала тревоги, визуализации входных и выходных значений).
Идентификационные данные автономного ПО приведены в таблице 2.
Таблица 2 – Идентификационные данные автономного ПО
Идентификационные данные (признаки)
Идентификационное наименование автономного ПО
Номер версии (идентификационный номер) автономного ПО
Цифровой идентификатор автономного ПО
Значение
PCS45
не ниже 3.11
-
ПО «PCS45» не влияет на метрологические характеристики изоляторов. Уровень защиты
автономного ПО от непреднамеренных и преднамеренных изменений – «низкий» в
соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики изоляторов приведены в
таблице 3.
Таблица 3 – Основные метрологические и технические характеристики изоляторов
Значение
3, 6, 12
10
от 0 до 10
24
10
10
Наименование характеристики
Параметры входа импульсного напряжения:
- выбираемые пороговые значения напряжения электрического тока, В
- длительность импульсных сигналов, мкс, не менее
- частота следования импульсов, кГц
Параметры входа импульсного тока:
- максимальное амплитудное значение тока, мА
- максимальная частота следования импульсов, кГц
- минимальная длительность следования импульсов, мкс
Параметры выхода импульсного тока:
- диапазон амплитудных значений, мА
- максимальная частота следования импульсов, кГц
- минимальная длительность следования импульсов, мкс
- диапазон электрического сопротивления нагрузки, Ом
от 4 до 20
10
10
от 0 до 450
Лист № 3
Всего листов 4
±20
±1
65
Окончание таблицы 3
Наименование характеристикиЗначение
Пределыдопускаемойабсолютнойосновнойпогрешности
преобразований, мкА
погрешности
окружающего
Пределы допускаемой абсолютной дополнительной
преобразований, вызванной изменением температуры
воздуха в пределах рабочих условий измерений, мкА/°С
Напряжение питания от источника постоянного тока, В
от 20 до 35
Максимальноезначениетокапотребленияпринапряжении
питания 24 В, мА
[Exia Ga] IIC X
[Exia] IIC X
от +19 до +21
от 30 до 80
Маркировка взрывозащиты:
- для модификации MTL4532
- для модификации MTL5532
Нормальные условия измерений:
-
температура окружающей среды, °С
-
относительная влажность воздуха, %
Рабочие условия измерений:
-
температура окружающей среды, °С
-
относительная влажность (без конденсации), %
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
от -20 до +65
от 5 до 95
109,8×15,8×118,8
0,2
100000
10
Знак утверждения типа
наносится на корпус изоляторов при помощи наклейки.
Комплектность средства измерений
Комплектность изоляторов представлена в таблице 4.
Таблица 4 – Комплектность изоляторов
Наименование
Изолятор импульсный MTL4532 (MTL5532)
Паспорт
Методика поверки
Обозначение
--
ИЦРМ-МП-096-18
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляетсяподокументуИЦРМ-МП-096-18«Изоляторыимпульсные
MTL4532 и MTL5532. Методика поверки», утверждённому ООО «ИЦРМ» 05.06.2018 г.
Основные средства поверки:
-
калибраторуниверсальный9100(регистрационныйномервФедеральном
информационном фонде 25985-09);
-
мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в
Федеральном информационном фонде 25984-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к изоляторам
импульсным MTL4532 и MTL5532
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и
методы испытаний
Техническая документация изготовителя
Изготовитель
Фирма «Eaton Electric Ltd.», Великобритания
Адрес: Great Marlings, Butterfield, Luton, Bedfordshire LU2 8DL
Заявитель
Обществосограниченнойответственностью«КуперИндастризРаша»
(ООО «Купер Индастриз Раша»)
ИНН 7731539680
Адрес: 107076, г. Москва, ул. Электрозаводская 33, стр. 4
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
