Модули интерфейсные для вибрационного датчика MTL4531 и MTL5531, ГРСИ 72174-18
Номер госреестра:
72174-18
Наименование СИ:
Модули интерфейсные для вибрационного датчика
Обозначение типа:
MTL4531 и MTL5531
Производитель:
Фирма "Eaton Electric Ltd.", Великобритания
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.08.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70924
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули интерфейсные для вибрационного датчика MTL4531 и MTL5531
Назначение средства измерений
Модули интерфейсные для вибрационного датчика MTL4531 и MTL5531 (далее –
модули) предназначены для преобразований напряжения электрического тока поступающих с
датчиков вибрации, расположенных во взрывоопасной зоне, в напряжение электрического тока
для систем мониторинга в безопасной зоне.
Описание средства измерений
Принцип действия модулей заключается в преобразовании сигналов измерительной
информации, поступающих от датчиков, в аналоговый унифицированный электрический
выходной сигнал, пропорциональный входному сигналу.
Модули конструктивно выполнены в пластмассовом разборном корпусе прямоугольной
формы, изготовленном из антистатического материала, внутри которого расположен
электронный блок, включающий в себя аналого-цифровой преобразователь, цифро-аналоговый
преобразователь, микропроцессор и вспомогательные цепи. Входные и выходные клеммные
блоки с винтовыми зажимами расположены на противоположных сторонах корпуса.
Модулиобеспечиваютискробезопаснуюсвязьипреобразованиесигналовот
вибрационных датчиков во взрывоопасной зоне в сигнал на систему мониторинга в безопасной
зоне. Модули совместимы с 3-проводными вихретоковыми датчиками, акселерометрами или
двухпроводными токовыми датчиками. Выбор датчиков осуществляется с помощью
переключателя в боковой части модулей.
Модули выпускаются в двух модификациях MTL4531 и MTL5531. Модификации
отличаются друг от друга по конструктивному исполнению и способу монтажа: модули
MTL4531 монтируются на объединительной плате, модули MTL5531 монтируются на «Т» или
«G» образной DIN-рейке.

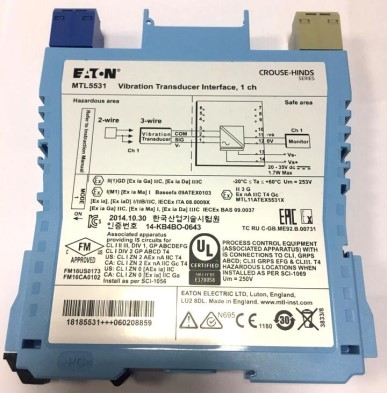

Общий вид модулей представлен на рисунке 1.
Рисунок 1 - Общий вид модулей
Пломбирование модулей не предусмотрено.
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики модулей приведены в таблице 1.
от -20 до -0,5
96
Таблица 1 – Основные метрологические и технические характеристики модулей
Значение
Наименование характеристики
Диапазон входных и выходных сигналов напряжения электрического
тока при частоте переменного тока от 0 до 20 кГц, В
Пределыдопускаемойосновнойотносительнойпогрешности
преобразований напряжения электрического тока, %
- от 0 до 1 кГц включ.
- св. 1 до 10 кГц включ.
- св. 10 до 20 кГц
±1
от -5 до +1
от -10 до +1
±100
±50
1 или 2
от 20 до 35
[Exia Ga] IIC X
[Exia] IIC X
+19 до +21
от 30 до 80
Пределы допускаемой дополнительной относительной погрешности
преобразованийнапряженияэлектрическоготока,вызванной
изменением температуры окружающего воздуха в пределах рабочих
условий измерений, 10
-6
/°С:
- при температуре окружающего воздуха от -20 до +10 °С включ.
- при температуре окружающего воздуха св. +10 до +65 °С
Количество каналов
Напряжение питания от источника постоянного тока, В
Максимальное значение тока потребления при напряжении питания
24 В, мА
Маркировка взрывозащиты:
- для модификации MTL4531
- для модификации MTL5531
Нормальные условия измерений:
-
температура окружающей среды, °С
-
относительная влажность воздуха, %
Рабочие условия измерений:
-
температура окружающей среды, °С
-
относительная влажность (без конденсации), %
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
от -20 до +65
от 5 до 95
109,8×15,8×118,8
0,2
100000
10
Знак утверждения типа
наносится на корпус модулей при помощи наклейки.
Комплектность средства измерений
Комплектность модулей представлена в таблице 2.
1 шт.
Количество
Обозначение
-
Таблица 2 – Комплектность модулей
Наименование
Модуль интерфейсный для вибрационного датчика
MTL4531 (MTL5531)
Паспорт
Методика поверки
-
ИЦРМ-МП-095-18
1 экз.
1 экз.
Лист № 3
Всего листов 4
Поверка
осуществляется по документу ИЦРМ-МП-095-18 «Модули интерфейсные для вибрационного
датчика MTL4531 и MTL5531. Методика поверки», утверждённому ООО «ИЦРМ» 05.06.2018 г.
Основные средства поверки:
-
калибраторуниверсальный9100(регистрационныйномервФедеральном
информационном фонде 25985-09);
-
мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в
Федеральном информационном фонде 25984-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к модулям
интерфейсным для вибрационного датчика MTL4531 и MTL5531
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и
методы испытаний
Техническая документация изготовителя
Изготовитель
Фирма «Eaton Electric Ltd.», Великобритания
Адрес: Great Marlings, Butterfield, Luton, Bedfordshire LU2 8DL
Заявитель
Обществосограниченнойответственностью«КуперИндастризРаша»
(ООО «Купер Индастриз Раша»)
ИНН 7731539680
Адрес: 107076, Москва, ул. Электрозаводская 33, стр. 4
Лист № 4
Всего листов 4
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,3 6
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
