Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220, ГРСИ 72154-18
Номер госреестра:
72154-18
Наименование СИ:
Комплекс измерительный параметров активных и пассивных электронных компонентов
Обозначение типа:
ДМТ-220
Производитель:
ООО "ДМТ Трейдинг", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 14
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70904
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс измерительный параметров активных и пассивных электронных
компонентов ДМТ-220
Назначение средства измерений
Комплекс измерительный параметров активных и пассивных электронных компонентов
ДМТ-220 (далее – комплекс) предназначен для воспроизведения и измерений силы и
напряжения постоянного тока, а также измерений электрического сопротивления постоянному
току.

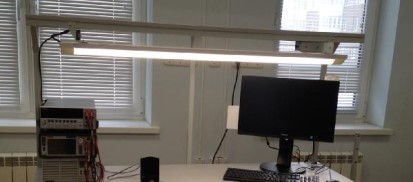

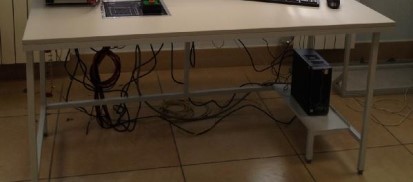

Рисунок 1 - Общий вид ДМТ-220-9
Описание средства измерений
Принцип действия комплекса основан на одновременном воспроизведении и измерении
аналоговых электрических сигналов в заданных пределах, с последующей обработкой
результатов измерений с целью определения параметров активных и пассивных электронных
компонентов с одновременным построением семейства характеристик и математической
обработкой полученных результатов с помощью управляющей ПЭВМ.
Конструктивно комплекс состоит из одного автоматизированного рабочего места (АРМ)
и относится в соответствии с эксплуатационной документацией к модификации 9 с заводским
номером 14 (далее – ДМТ-220-9). В АРМ комплекса посредством отдельных средств измерений
под управлением ПЭВМ по шинам GPIB или USB и контактирующих устройств сформированы
измерительныеканалыдляиспытанияэлементоврадиоэлектроннойаппаратуры.В
измерительныхканалах комплексаприменяютисточникпитанияпостоянноготока
программируемый серии Keitley 2260В-30-108 (далее – источник питания постоянного тока
2260В-30-108), калибратор-мультиметр цифровой 2410 (далее – калибратор–мультиметр 2410)
и калибратор-измеритель напряжения и силы тока Keitley 2461 (далее – калибратор-измеритель
2461).
Общий вид ДМТ-220-9 и место нанесения знака утверждения типа представлены на
рисунке 1.
Защита от несанкционированного доступа предусмотрена в виде оттисков клейм или в
виде наклеек, размещающихся на задней панели приборов комплекса, как показано на рисунках
2, 3 и 4.
Место нанесения знака утверждения типа
Лист № 2
Всего листов 7
Рисунок 2 - Калибратор-мультиметр 2410, вид сзади
1
- место для нанесения оттисков клейм или размещения наклеек
1
- место для нанесения оттисков клейм или размещения наклеек

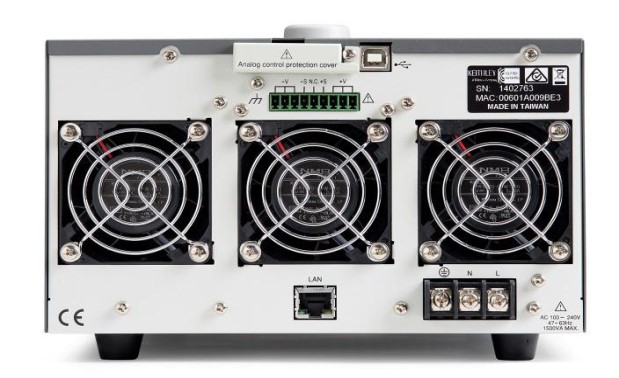

Рисунок 4 - Источник питания постоянного тока 2260В-30-108, вид сзади
1
- место для нанесения оттисков клейм или размещения наклеек
1
1

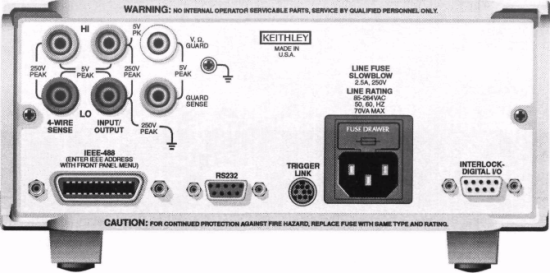

Рисунок 3 - Калибратор-измеритель 2461, вид сзади
Лист № 3
Всего листов 7
Программное обеспечение
Программное обеспечение (ПО) комплекса включает общее ПО и системное ПО.
В состав общего ПО входит операционная система Windows 10 Pro, 64 бит.
В состав системного ПО входит метрологически значимое ПО «р2хх.ехе» - ПО
управления измерительными приборами и обработки результатов измерений.
Алгоритм вычисления контрольной суммы исполняемого кода – CRC32.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные системного ПО комплекса
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
р2хх.ехе
версия 1.2.0.125
7837AFDF
Метрологические характеристики
±40
±0,64
±1,2
±4,6
±20,6
±40,6
±200,6
±10 нА
±51 нА
±540 нА
±6,5 мкА
±86 мкА
±3,6 мА
Значение
от 0 до 30 В
от 5 мВ до 1000 В
от 5 мВ до 100 В
от 1 мкА до 1 А
от 0 до 108,0 А
120 мА
-
Таблица 2 – Метрологические характеристики комплекса
Наименование характеристики
Диапазоны воспроизведения напряжения постоянного тока:
- с источником питания постоянного тока 2260В-30-108
- с калибратором-мультиметром 2410
- с калибратором-измерителем 2461
Пределы допускаемой абсолютной погрешности воспроизведения
напряжения постоянного тока, мВ:
- с источником питания 2260В-30-108
- с калибратором-измерителем 2461
в диапазоне от 5 до 200 мВ включ.
в диапазоне св. 200 мВ до 2 В включ.
в диапазоне св. 2 до 20 В включ.
в диапазоне св. 20 до 100 В
- с калибратором-мультиметром 2410
в диапазоне от 100 до 200 В включ.
в диапазоне св. 200 до 1000 В
Диапазоны воспроизведения силы постоянного тока:
- с калибратором-мультиметром 2410 и калибратором-
измерителем 2461
- с источником питания 2260В-30-108
Пределы допускаемой абсолютной погрешности воспроизведения
силы постоянного тока:
- с калибратором-измерителем 2461
в диапазоне от 1 до 10 мкА включ.
в диапазоне св. 10 до 100 мкА включ.
в диапазоне св.100 мкА до 1 мА включ.
в диапазоне св. 1 до 10 мА включ.
в диапазоне св. 10 до 100 мА включ.
в диапазоне св. 100 мА до 1 А
- источником питания 2260В-30-10
в диапазоне от 0 до 20 А включ.
в диапазоне св. 20 до 100 А*
* в диапазоне от 20 до 108 А не нормируется
Диапазон воспроизведения силы постоянного тока в импульсном
режиме с калибратором-измерителем 2461, А
от 1 до 10
Лист № 4
Всего листов 7
±0,35
±0,54
±4,1 мОм
±30 мОм
±0,3 Ом
±2,5 Ом
±20 Ом
±200 Ом
±3 кОм
±27 кОм
±3,1 МОм
Значение
±5
±10
от 5 мВ до 1000 В
от 5 мВ до 100 В
Продолжение таблицы 2
Наименование характеристики
Пределы допускаемой абсолютной погрешности воспроизведения
силы постоянного тока в импульсном режиме с калибратором-
измерителем 2461, мА:
диапазон от 1 до 3 А включ.
диапазон св. 3 до 10 А
Диапазоны измерений напряжения постоянного тока:
- с калибратором-мультиметром 2410
- с калибратором-измерителем 2461
Пределыдопускаемойабсолютнойпогрешностиизмерений
напряжения постоянного тока, мВ:
- с калибратором-мультиметром 2410 и калибратором-
измерителем 2461
в диапазоне от 5 до 200 мВ включ.
в диапазоне св. 200 мВ до 2 В включ.
±4,5
±25
±40
±200
от 1 мкА до 7 А
±10 нА
±31 нА
±330 нА
±4,1 мкА
±61 мкА
±2,77 мА
±7,5 мА
±35 мА
от 10 мОм до 200 МОм
в диапазоне св. 2 до 20 В включ.
в диапазоне св. 20 до 100 В
- с калибратором-измерителем 2410
в диапазоне св. 100 до 200 В включ.
в диапазоне св. 200 до 1000 В
Диапазон измерений силы постоянного тока:
- с калибратором-измерителем 2461
Пределы допускаемой абсолютной погрешности измерений силы
постоянного тока:
- с калибратором-измерителем 2461
в диапазоне от 1 до 10 мкА включ.
в диапазоне св. 10 до 100 мкА включ.
в диапазоне св. 100 мкА до 1 мА включ.
в диапазоне св. 1 до 10 мА включ.
в диапазоне св. 10 до 100 мА включ.
в диапазоне св. 100 мА до 1 А включ.
в диапазоне св. 1 до 3 А включ.
в диапазоне св. 3 до 7 А
Диапазон измерений электрического сопротивления постоянному
току:
- с калибратором-измерителем 2461
Пределы допускаемой абсолютной погрешности измерений
электрического сопротивления постоянному току:
-
с калибратором-измерителем 2461
в диапазоне от 10 мОм до 2 Ом включ.
в диапазоне от 2 до 20 Ом включ.
в диапазоне св. 20 до 200 Ом включ.
в диапазоне св. 200 Ом до 2 кОм включ.
в диапазоне св. 2 до 20 кОм включ.
в диапазоне св. 20 до 200 кОм включ.
в диапазоне св. 200 кОм до 2 МОм включ.
в диапазоне св. 2 до 20 МОм включ.
в диапазоне св. 20 до 200 МОм
Лист № 5
Всего листов 7
3,21
4,75
7,5
13,5
17,0
20,0
Значение
220
±
22
50
±
1
5350
214×90×370
255×106×425
214×124×350
230×112×264
507×487×220
1500
´
1500
´
800
Таблица 3 - Основные технические характеристики комплекса
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры составных частей АРМ комплексов, мм,
(ширина×высота×глубина), не более:
- калибратор-мультиметр цифровой 2410 (без ручки и ножек)
- калибратор-измеритель напряжения и силы тока Кeitley 2461
- источник питания программируемый серии Кeitley 2260В-30-108
- ПЭВМ
- монитор
- стол Ivory
Масса составных частей АРМ комплексов, кг, не более:
- калибратор-мультиметр цифровой 2410
- калибратор-измеритель напряжения и силы тока Кeitley 2461
- источник питания программируемый серии Кeitley 2260В-30-108
- ПЭВМ
- монитор
- стол Ivory
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 93,3 до 106
Знак утверждения типа
наносится на титульный лист формуляра комплекса типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность комплекса
Наименование
Обозначение
2410
Количество
шт./экз.
1
1
Комплекс в составе:
Калибратор-мультиметр цифровой
Калибратор-измеритель напряжения и силы тока
Кeitley
Источник питания программируемый серии Кeitley
Управляющая ПЭВМ с мотитором 21.5´´
Устройство контактирующее переходное
Устройство контактирующее универсальное
Устройство контактирующее
2461
2260В-30-108
ПЭВМ НИКС
ДМТ-П-001
ДМТ-КУ-107У
ДМТ-КУ-101.01 ТО-ЗР
ДМТ-КУ-101.02 ТО-247
ДМТ-КУ-101.03 ТО-220
ДМТ-КУ-103.01 АХIAL
ДМТ-МКУ-107т ТО-18
1
1
1
1
1
1
1
1
1
1
Ivory
Модуль устройства контактирующего (для
транзистора) ТО-18
Стол
Комплект принадлежностей
Методика поверки
Формуляр
Руководство по эксплуатации
ТИВН 668710.029 МП
ТИВН 668710.029 ФО
ТИВН 668710.029 РЭ
1
1
1
1
1
Лист № 6
Всего листов 7
Поверка
осуществляется по документу МП 72154-18«Инструкция. Комплекс измерительный
параметров активных и пассивных электронных компонентов ДМТ-220 (модификация 9,
зав. № 14). Методика поверки», утвержденному ООО «АСК Экспресс» 16.05.2018 г.
Основные средства поверки:
Вольтметр-калибратор универсальный В1-28 (регистрационный номер в Федеральном
информационном фонде 10759-86);
Катушка электрического сопротивления Р310 (рег. № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится в свидетельство о поверки в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу измерительному
параметров активных и пассивных электронных компонентов ДМТ-220
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне
от 1·10
-16
до 30 А
Приказ Федерального агентства по техническому регулированию и метрологии от 15
февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления»
Изготовитель
Общество с ограниченной ответственностью «ДМТ ТРЕЙДИНГ»
(ООО «ДМТ ТРЕЙДИНГ»)
Адрес: 220020, Республика Беларусь, г. Минск, пр. Победителей 89, к. 2, пом. 1, ком. 01
Телефон (факс): 8-10-375-17-209-63-41
E-mail:
Заявитель
Акционерное Общество «ДМТ Электроникс» (АО «ДМТ Электроникс»)
Адрес: 124460, г. Москва, г. Зеленоград, Панфиловский пр. 10
Телефон (факс): +7 (495) 228-68-62, +7 (495) 228-68-62
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы контроля
Экспресс» (ООО «АСК Экспресс»)
Адрес: 111123, г. Москва, шоссе Энтузиастов, д. 64
Телефон (факс): +7 (495) 504-15-11
Е-mail:
Аттестат аккредитации ООО «АСК-Экспресс» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.312222 от 04.07.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24289-03 | Комплекс газоаналитический поверочный | РЭКРТ | ОАО НПО "Химавтоматика", г.Москва | 1 год | Перейти |
| 23334-02 | Системы измерения параметров вибрации и управления насосным агрегатом | Орион-2 | ООО ПВФ "Вибро-Центр", г.Пермь | 1 год | Перейти |
| 22146-01 | Измерители параметров каналов тональной частоты | ИПКТЧ | ООО "Балтприборсервис", г.С.-Петербург | 1 год | Перейти |
| 52804-13 | Измерители параметров изоляции | IDAX 350, CDAX 605 | Фирма "Megger Sweden AB", Швеция | 2 года | Перейти |
| 43413-09 | Система измерений количества и параметров нефти сырой ОАО "Булгарнефть" при ДНС-1 НГДУ "Нурлатнефть" | Нет данных | ООО "Корпорация ИМС", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
