ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Прибор для измерения теплопроводности LaserComp´s FOX 600
600 (далее – прибор)
конструкционных и
Назначение средства измерений
Прибор для измерения теплопроводности LaserComp´s FOX
предназначендляизмеренийтеплопроводностиобразцов
теплоизоляционных материалов при стационарном тепловом режиме.
Описание средства измерений
Принцип действия прибора основан на создании стационарного теплового потока,
проходящего через плоский образец определенной толщины перпендикулярно к его лицевым
граням,измерениитолщиныобразца,плотноститепловогопотокаитемпературы
противоположных лицевых граней.
Прибор состоит из камеры и основания с дисплеем и модулем клавиатуры.
Образец помещают между нижней и верхней измерительными пластинами, в которые
вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные
элементы (преобразователи и термопары). Измерительные пластины снабжены специальной
системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье.
Измерение температуры на лицевых гранях производят интегрированно по всей поверхности
образца, обеспечивая, таким образом, высокую надежность измерения.
Прибор работает отдельно или вместе с IBM-совместимым персональным компьютером.
Программноеобеспечение,работающееподОСMicrosoftWindows,обеспечивает
взаимодействие прибора с персональным компьютером.

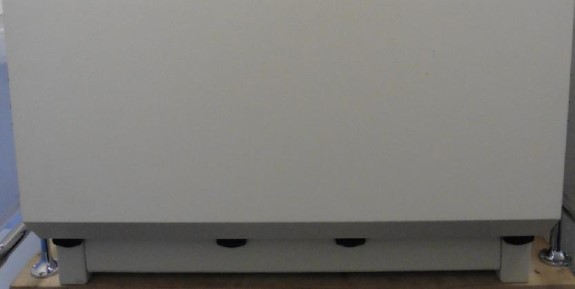

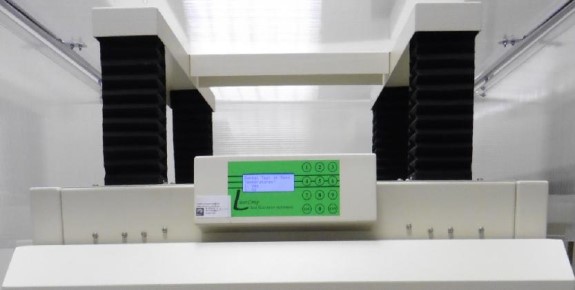

Общий вид прибора представлен на рисунке 1.
Пломбирование прибора не предусмотрено.
Рисунок 1 – Общий вид прибора для измерения теплопроводности LaserComp´s FOX 600
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение прибора (далее ПО) состоит из встроенной части
(встроенный, защищенный от записи микроконтроллер) и автономной части под управлением
операционной системы персонального компьютера.
Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от
датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность,
тепловой trial, температура)
Автономное ПО предназначено для извлечения измерительных данных из нижнего
уровня по стандартному протоколу на верхний для их визуализации, архивирования и
дальнейшей обработки. Оно идентифицируется при включении прибора путем вывода на экран
наименования и версии ПО.
Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или
непреднамеренных изменений, реализованную изготовителем на этапе производства путем
установки системы защиты микроконтроллера от чтения и записи. Защита автономного
(внешнего) ПО обеспечивается средствами ОС Windows.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты встроенного программного обеспечения от преднамеренных или
непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационное наименование ПО
Номер версии (идентификационный номер)
автономного (внешнего) ПО
от 0,02 до 0,2
±5
от +15 до +25
от 84 до 106
не более 80
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Значения
WinTherm32
не ниже 3.20.11
Метрологические и технические характеристики
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений теплопроводности, Вт/(м·К)
(при температуре +10 °С)
Пределы допускаемой относительной погрешности измерений
теплопроводности, %
Значение
230 (115); 50 (60)
1200
Таблица 3 – Основные технические характеристики
Наименование характеристики
Напряжение питания переменного тока, В; частота, Гц
Потребляемая мощность, В·А, не более
Размеры образцов, мм:
высота
ширина
длина
Габаритные размеры, (высота, ширина, длина), мм, не более
Масса, кг, не более
не более 203
от 300 до 610
от 300 до 610
840, 820, 830
110
Условия эксплуатации:
температура окружающего воздуха, °С
атмосферное давление, кПа
относительная влажность воздуха, %
Средний срок службы прибора, лет
Средняя наработка на отказ, ч
8
8000
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
корпус прибора любым способом, обеспечивающим сохранность знака утверждения типа в
течение всего срока службы прибора.
Комплектность средства измерений
Таблица 4 – Комплектность прибора для измерения теплопроводности LaserComp´s FOX 600
НаименованиеОбозначениеКоличество, шт.
ПриборLaserComp´s FOX 6001
Кабель питания 1
Кабель коммуникационный 1
Шланг для воды 1
Шланг для газа 1
Руководство по эксплуатации 1
ПО WinTherm 32 1
Методика поверкиМП-2413-0053-20181
Поверка
осуществляетсяподокументуМП-2413-0053-2018«ГСИ.Прибордляизмерения
теплопроводности LaserComp´s FOX600»,утвержденному ФГУП «ВНИИМим.
Д.И. Менделеева» 15 мая 2018 г.
Основные средства поверки:
– рабочие эталоны теплопроводности по ГОСТ 8.140-2009, диапазон от 0,02
до 0,2 Вт/(м·К), границы относительной погрешности
±
2 %.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к прибору для
измерения теплопроводности LaserComp´s FOX 600
ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений
теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м·К) при температуре от 90
до 1100 К
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «LaserComp, Inс», США
Адрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.
Телефон: (781) 233-1717, факс: (781) 941-2484
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «РОКВУЛ»
(ООО «РОКВУЛ»), ИНН 5012093506
Адрес: 143985, Московская область, г. Балашиха, микрорайон Железнодорожный,
ул. Автозаводская, д.48А
Телефон: (495) 777-79-79, факс: (495) 777-79-70
E-mail:
Web-сайт:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Е-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
