Номер госреестра:
72116-18
Наименование СИ:
Термогигрометры
Обозначение типа:
HMT330
Производитель:
Фирма "Vaisala Oyj", Финляндия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.08.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70863
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термогигрометры HMT330
Назначение средства измерений
Термогигрометры HMT330 предназначены для измерений относительной влажности и
температуры неагрессивных газовых сред.
Описание средства измерений
Принцип действия термогигрометров HMT330 основан на зависимости диэлектрической
проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном
преобразователе влажности и температурной зависимости электрического сопротивления
платины от температуры.
Термогигрометр состоит из первичного преобразователя относительной влажности и
температуры и вторичного преобразователя (трансмиттера).
Термогигрометр представляет собой портативный прибор, выполненный в виде
электронного блока, к которому с помощью удлинительного кабеля (зонт НМТ331 –
жесткозакреплен) подключаются измерительные преобразователи влажности и температуры,
защищенные стальным пористым фильтром. В электронный блок встроен микроконтроллер, в
память которого записаны градуировочные характеристики для измерений относительной
влажности и температуры. Результаты измерений выводятся на дисплей и в виде
унифицированного аналогового сигнала силы или напряжения постоянного тока, выбор
которого осуществляется пользователем, а также через интерфейс связи RS232 на компьютер.
Термогигрометры имеют 7 исполнений измерительных преобразователей:
HMT331 – для применения с настенным монтажом в диапазоне температуры от минус 40
до плюс 60 °C,
HMT333 – для ограниченных пространств в диапазоне температуры от минус 40 до плюс
120 °C с кабелем в тефлоновой изоляции, до плюс 80 °С – с кабелем в резиновой изоляции,
HMT334 – для применений в диапазоне температуры от минус 70 до плюс 180 °C и
давлениях анализируемой среды до 10 МПа,
НMT335 – для применений в диапазоне температуры от минус 70 до плюс 180 °C,
HMT337 – для применений в диапазоне температуры от минус 70 до плюс 180 °C
в условиях повышенной влажности (подогреваемый паронепроницаемый датчик),
HMT338 – для применений в диапазоне температуры от минус 70 до плюс 180 °C
в трубопроводах с давлением анализируемой среды до 4 МПа..
Термогигрометры имеют встроенную функцию пересчета единиц относительной
влажности и температуры в единицы точки росы, абсолютной влажности, массовой
концентрации влажности и температуры мокрого термометра.
Общий вид термогигрометра и пломбировка корпуса от несанкционированного доступа
представлены на рисунке 1.
Лист № 2
Всего листов 5

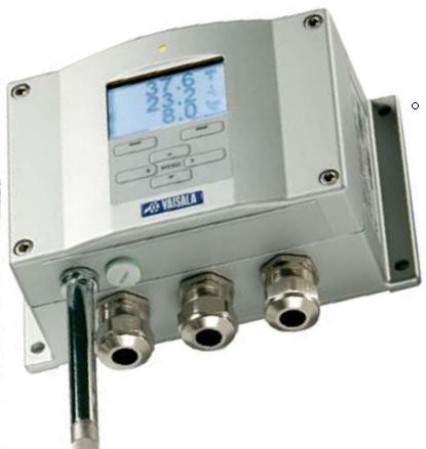

Рисунок 1 - Общий вид термогигрометра HMТ330
Программное обеспечение
ТермогигрометрыHMТ330функционируютподуправлениемвстроенного
программного обеспечения.
Встроенноепрограммноеобеспечениеустановленовэлектронномблоке
термогигрометра. Структура встроенного программного обеспечения включает в себя блоки
пяти программных компонентов, выполняющих функции управления термогигрометром,
обработки сигналов подключенных измерительных преобразователей, вывода результатов
измерений на дисплей, сохранения результатов измерений в энергонезависимой памяти и
передачи выходных сигналов в аналоговом и цифровом виде.
Версиивстроенногопрограммногообеспеченияотображаютсянадисплее
термогигрометра trial включения, а также доступны командами «vers» и «?» в автономной
программе «HyperTerminal».
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных
изменений, соответствует уровню «средний» по Р 50.2.077–2014.
Влияние программного обеспечения учтено при нормировании метрологических
характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
* для версии ПО 5.14
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Алгоритм расчета контрольной trial
Значение
HMT330.exe
5.14
SW210106*
CRC-32
пломба
Лист № 3
Всего листов 5
Метрологические и технические характеристики
до +60
от -40
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
ИсполненияНМТ331НМТ333 НМТ334 НМТ335 НМТ337 НМТ338
1 2 34567
Диапазон измеренийот -40
температуры, °Сот -40до +80;
от -70 до +180
от 0 до 100
тока, В
до +120
Диапазон измерений
относительной влажности в
диапазоне температуры
от -40 до +180 °С, %
Выходной аналоговый
сигнал
силы постоянного тока, мАот 0 (4) до 20
напряжения постоянного
от 0 до 1; от 0 до 5; от 0 до 10
Пределы допускаемой
абсолютной погрешности
температуры, °С
в диапазоне
от -70 до +20 °С включ.
±(0,2+0,0034∙(20 - t
ИЗМ
))
в диапазоне
±1
±1,7
±0,1
св. +20 до +180 °С
±(0,2
+
0,0025∙(t
ИЗМ
- 20
)
)
Пределы допускаемой
абсолютной погрешности
относительной влажности, %
в диапазоне от 0 до 90 %
включ. в диапазоне
температуры св. +15 до
+25 °С включ.
в диапазоне
св. 90 до 100 % в диапазоне
температуры
св. +15 до +25 °С включ.
в диапазонах температуры
св. -20 до +15 °С;±(1,0 + 0,008∙RH)
св.+25 до +40 °С включ.
в диапазонах температуры от
-40 до -20 °С включ.;±(1,5 + 0,015∙RH)
св.+40 до +180 °С
Пределы допускаемой
дополнительной
приведенной к диапазону
измерений погрешности
выходного сигнала,
вызванной отклонением
температуры от +15 до
+25 °С на 10 °С, %
Примечания: t
ИЗМ
– измеренное значение температуры, °С;
RH – измеренное значение относительной влажности, %
Лист № 4
Всего листов 5
от -40 до +60
от 0 до +60
Значение
от 10 до 35
10
116×183×77
1,9
RS232, RS485(опционально)
Таблица 3 - Основные технические характеристики
Наименование характеристики
Напряжение питания постоянным током, В
Потребляемая мощность, В·А
Габаритные размеры (В×Ш×Г), мм, не более
Масса, кг, не более
Интерфейс связи
Условия эксплуатации:
- диапазон температуры окружающего воздуха, °С
электронного блока
с дисплеем
- диапазон относительной влажности
окружающего воздуха при температуре +25 °С, %
- диапазон давлений анализируемой среды, МПа
- диапазон атмосферного давления, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от 10 до 90
от 0 до 10
от 86,6 до 106,7
8
4800
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографическим способом и на
корпус прибора в виде наклейки.
Комплектность средства измерений
Таблица 4
-
Комплектность термогигрометра
НаименованиеОбозначение
ТермогигрометрHMТ330
Руководство по эксплуатации
Методика поверкиМП 2411-0158 - 2018
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 2411-0158-2018 «ГСИ. Термогигрометры HMТ330. Методика
поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09 апреля 2018 г.
Основные средства поверки:
– измеритель температуры двухканальный прецизионный МИТ 2,регистрационный
номер в Федеральном информационном фонде 46432-11, в комплекте с первичным
преобразователемтемпературыПТСВ-2,регистрационныйномервФедеральном
информационном фонде 32777-06, диапазон измерений температуры -200 до +200 °С, пределы
допускаемой абсолютной погрешности соответствуют рабочему эталону 3-ого разряда по
ГОСТ 8.558-2009;
– генератор влажности воздуха HygroGen 2, регистрационный номер в Федеральном
информационном фонде 32405–11;
– калибраторы температуры JOFRA серий ATC-R, RTC-R, регистрационный номер
46576-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативныеитехническиедокументы,устанавливающиетребованияк
термогигрометрам HMТ330
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов
Техническая документация фирмы «Vaisaala Oyj», Финляндия
Изготовитель
Фирма «Vaisala Oyj», Финляндия
Адрес: Vanha Nurmijarventie 21, 01670 Vantaa
Телефон: +358 9 894 91, Факс: +358 9 8949 2227
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Институт Метрологического Обеспечения»
(ООО «ИМО»)
ИНН 7810342534
Адрес:193318, г. Санкт-Петербург, ул. Коллонтай, д. 5/1, кв.1579
Телефон: +7 (911) 972-82-49
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
