Номер госреестра:
72096-18
Наименование СИ:
Установка газосмесительная
Обозначение типа:
ГСУ
Производитель:
ООО "Микросенсорная техника", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 02/16
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70843
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка газосмесительная ГСУ
Назначение средства измерений
Установка газосмесительная ГСУ (далее
–
ГСУ) предназначена для приготовления в бал-
лонах под давлением газовой смеси состава: аргон-диоксид углерода-четырехфтористый угле-
род.
Описание средства измерений
Принцип действия установки основан на смешении чистых газов (аргона, диоксида угле-
рода, четырехфтористого углерода в соответствии с их парциальными давлениями и расчете
содержания компонентов по уравнению состояния трехкомпонентной смеси.
Газосмесительная установка состоит из блока питания, вакуумного насоса, блока смеше-
ния и измерения (БСИ).
На лицевой панели БСИ размещены запорно-регулирующие газовые вентили, дисплей
для вывода информации: давления в газовых трактах (кгс/см
2
), температуры (°С), состояния
вакуумного насоса (вкл/выкл). К БСИ подсоединяют три баллона с исходными газами и при-
емные баллоны для смеси.

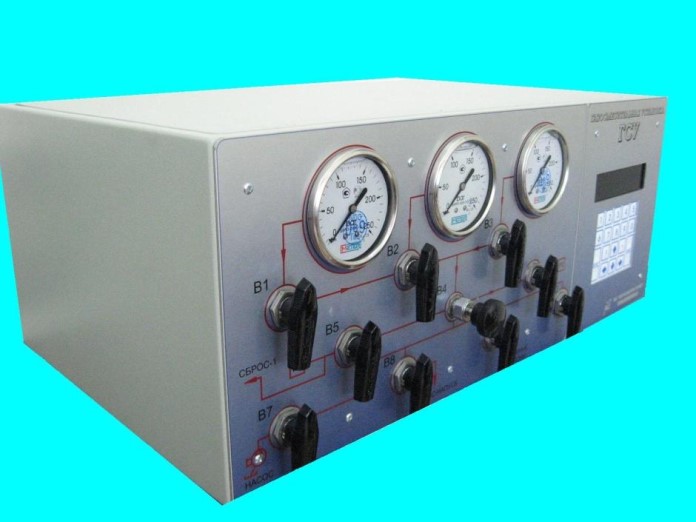

Общий вид установки газосмесительной ГСУ представлен на рисунке 1.
Пломбирование установки газосмесительной ГСУ не предусмотрено.
Рисунок 1
–
Общий вид установки газосмесительной ГСУ
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
40
55
5
Таблица 1
–
Метрологические характеристики
Наименование характеристики
Значение объемной доли компонентов в приготавливаемой смеси, объ-
емная доля, %:
- аргон
- диоксид углерод
- четырехфтористый углерод
Пределы допускаемых значений относительной погрешности объемной
доли компонентов, %
±
10
Значение
380
50
±
1
0,5
1,0
60
600
300
250
15
Таблица 2
–
Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
Потребляемая мощность установки, кВт, не более
Потребляемая мощность вакуумного насоса, кВт, не более
Максимальное давление смеси, кгс/см
2
Габаритные размеры (без вакуумного насоса), мм, не более:
– высота
– ширина
– длина
Масса (без вакуумного насоса), кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- атмосферное давление, мм рт.ст.
- относительная влажность, %
от +15 до +35
от 680 до 785
от 30 до 80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на уста-
новку - методом фотопечати.
Комплектность средства измерений
Обозначение
---
Количество
1 шт.
1 шт.
1 экз.
Таблица 3 – Комплектность средства измерений
Наименование
Установка газосмесительная ГСУ
Вакуумный насос
Паспорт
Руководство по эксплуатации и техническое описа-
ние
Методика поверки
-
МП 205-32-2017
1 экз.
1 экз.
Лист № 3
Всего листов 3
Поверка
осуществляется по документу МП 205-32-2017 «Установка газосмесительная ГСУ. Методика
поверки», утвержденному ФГУП «ВНИИМС» 26 декабря 2017 г.
Основные средства поверки:
- ГСО-ПГС 10549-2014;
- азот газообразный особой чистоты, 1 сорт, ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих, определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность установки.
Сведения о методиках (методах) измерений:
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам га-
зосмесительным ГСУ
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений со-
держания компонентов в газовых средах
Техническая документация ООО «МИКРОСЕНСОРНАЯ ТЕХНИКА», г. Москва
Изготовитель
Общество с ограниченной ответственностью «МИКРОСЕНСОРНАЯ ТЕХНИКА»
(ООО «МИКРОСЕНСОРНАЯ ТЕХНИКА»)
ИНН 7729414796
Адрес: 121471, г. Москва, ул. Рябиновая, д. 43
Тел./факс: (495)620-81-11/447-21-84
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
Web-сайт: www. vniims.ru
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
