Приложение к свидетельству № 70842
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители отклонений от прямолинейности «Лазерная струна ЛС-1»
Назначение средства измерений
Измерители отклонений от прямолинейности «Лазерная струна ЛС-1» (далее –
измеритель) предназначены для измерений отклонений от прямолинейности, плоскостности и
соосности.
Описание средства измерений
Принцип действия основан на методе лазерного визирования. Величина смещения
изображениямаркиотносительновыходногоэлементаприбораввидекольцевой
интерференционной структуры с четко выраженным круглым центральным пятном измеряется
отсчетными устройствами магнитной подставки или с помощью цифровой камеры с
матричным приемником.
Измеритель состоит из двух магнитных подставок в которые устанавливаются лазерная
труба и визирная приемная система при визуальном способе измерений или приёмник
фотоэлектрический при фотоэлектрическом способе измерений и комплекта оптических узлов в
том числе отражателей. Лазерная труба выпускается в двух модификациях, отличающихся
габаритнымиразмерами.Всоставизмерителявходитперсональныйкомпьютерс
установленным программным обеспечением.
Общий вид комплектующих измерителя приведен на рисунке 1.

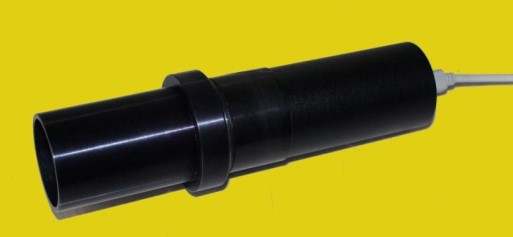

а) Лазерная труба ЛС-1.01.000б) Лазерная труба ЛС-1.01.001

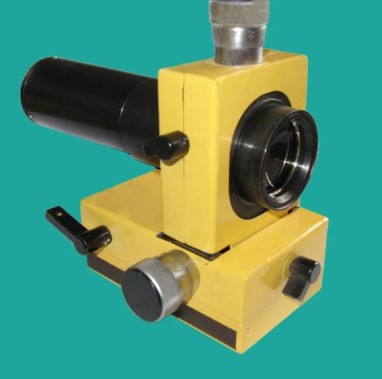

в) Приёмник фотоэлектрический г) Визирная приемная система
Рисунок 1 – Общий вид Измерителя отклонений от прямолинейности
«Лазерная струна ЛС-1»
Пломбирование Измерителей отклонений от прямолинейности «Лазерная струна ЛС 1»
не предусмотрено.
Лист № 2
Всего листов 4
Программное обеспечение
Измерителиимеютавтономноепрограммноеобеспечение(ПО).Автономное
программное обеспечение установлено на персональном компьютере и по интерфейсу USB
получает данные с цифровой камеры для дальнейшей обработки и хранения информации. ПО
содержит метрологически значимую часть, metrofunc, доступ пользователя к которой
ограничен. ПО предназначено для обработки результатов измерений, отображения их на
мониторе, сохранения результатов измерений. Для защиты программного обеспечения от
непреднамеренных и преднамеренных изменений настроек измерителя предусмотрена
авторизация пользователей программными средствами. Доступ пользователя к настройкам
программы возможен лишь при правильном вводе пароля. Уровень защиты программного
обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню
«средний» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически
значимой части ПО указаны в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПООтсчет
Номер версии ПО не ниже 1.00
Цифровой идентификатор ПОc8c0b8af85cffbc276028ddfabed0fd8
Алгоритм вычисления контрольной суммы
исполняемого кода
MD5
Метрологические и технические характеристики
Метрологические и технические характеристики измерителей приведены в таблицах 2, 3.
Значение
от 0,5 до 30
от +5,0 до -5,0
от +3,0 до -3,0
± 0,1
± 0,01
от 0 до 10
от 0 до 6
Таблица 2 – Метрологические характеристики
Наименование характеристики
Рабочее расстояние от объектива до приемника, м
Диапазон измерений отклонений от опорной прямой, мм:
- визуальным способом
- фотоэлектрическим способом
Пределы допускаемой абсолютной погрешности измерений отклонений
от опорной прямой, мм:
- визуальным способом
- фотоэлектрическим способом
Диапазон измерений длины, мм
- отсчетными устройствами магнитной подставки
- фотоэлектрическим отсчетным устройством
Пределы допускаемой абсолютной погрешности измерений длины, мм
- отсчетными устройствами магнитной подставки
- фотоэлектрическим отсчетным устройством
±0,02
±0,005
Значение
0,02
Таблица 3 – Основные технические характеристики
Наименование характеристики
Допуск параллельности оси лазерного пучка образующей корпуса лазер-
ной трубы на длине 1 м, мм
Расстояние от стебля до верхнего края торца конической части барабана,
мм, не более
0,5
Лист № 3
Всего листов 4
50
210
64
385
Значение
170
130
150
1,5
от +15 до +25
80
от 94 до 104
Продолжение таблицы 3
Наименование характеристики
Габаритные размеры, мм, не более:
лазерной трубы ЛС-1.01.000:
- диаметр
- длина
лазерной трубы ЛС-1.01.001:
- диаметр
- длина
визирной приемной системы в подставке:
- высота
- ширина
- длина
Номинальное напряжение питания лазерной трубы постоянного тока (два
элемента питания ААА), В
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %, не более
- атмосферное давление, кПа
Масса, кг, не более:
- лазерной трубы
- визирной приемной системы в подставке
Средний срок службы (γ=0,97), лет, не менее
Средняя наработка на отказ, ч
0,85
2,75
5
2000
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и
Паспорта.
Комплектность средства измерений
МП 13-233-2018
1 экз.
Обозначение
ЛС-1.01.000
ЛС-1.01.001
SDU - 415
ИГ 159. 05.000
ЛС-1.02.000
--
ЛС-1.000 ПО
ЛС-1. 03.000
---
ЛС-01.000 РЭ
ЛС-01.000 ПС
Количество
1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
1 компл.
1 шт.
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Таблица 4 – Комплектность средства измерений
Наименование
Лазерная труба*
Лазерная труба*
Приёмник фотоэлектрический (цифровая камера)
Магнитная подставка
Визирная приемная система
Комплект оптических узлов*
Компьютер (ноутбук) в сумке для переноса
Программное обеспечение
Ящик укладочный
Отвертка
Кисточка беличья
Салфетка фланелевая
Руководство по эксплуатации
Паспорт
ГСИ. Измерители отклонений от прямолинейности «Лазер-
ная струна ЛС-1». Методика поверки
___________
* - поставляется по согласованию
Лист № 4
Всего листов 4
Поверка
осуществляетсяподокументуМП 13-233-2018«ГСИ.Измерителиотклоненийот
прямолинейности «Лазерная струнаЛС-1». Методика поверки», утвержденному
ФГУП «УНИИМ» 29 апреля 2018 г.
Основные средства поверки:
рабочий эталон единицы длины в области отклонений от прямолинейности 2 разряда по
ГОСТ 8.420-2002;
микроскоп универсальный по ГОСТ 8074-82, диапазон измерений длины не менее 10 мм,
∆±3 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
отклонений от прямолинейности «Лазерная струна ЛС-1»
ГОСТ 8.420-2002 ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений отклонений от прямолинейности и плоскостности
ТУ 26.70.23-001-33122646-2017 Измеритель отклонений от прямолинейности «Лазерная
струна ЛС-1». Технические условия
Изготовитель
Акционерноеобщество«Государственныйоптическийинститут
имени С.И. Вавилова» (АО «ГОИ им. С.И.Вавилова»)
ИНН 7801591397
Адрес: 199053, г. Санкт-Петербург, Кадетская линия В.О., дом 5, корпус 2
Тел.: +7(911) 840-57-67
Web-сайт:
E-mail:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
(ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: +7(343) 350-26-18
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
