Анализаторы общей серы в нефтепродуктах промышленные SOLA II и SOLA II Flare, ГРСИ 72088-18
Номер госреестра:
72088-18
Наименование СИ:
Анализаторы общей серы в нефтепродуктах промышленные
Обозначение типа:
SOLA II и SOLA II Flare
Производитель:
Фирма "Thermo Fisher Scientific", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.08.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70833
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы общей серы в нефтепродуктах промышленные модели SOLA II и
SOLA II Flare
Назначение средства измерений
Анализаторы общей серы в нефтепродуктах промышленные модели SOLA II и SOLA II
Flare (далее – анализаторы) предназначены для измерений массовой доли серы в потоке нефте-
продуктов, бензина, дизельного топлива, реактивного топлива, керосина, сжиженных и углево-
дородных газов.
Описание средства измерений
Принцип действия моделей SOLA II, SOLA II Flare и модификаций SOLA II Trace ос-
нован на сжигании серосодержащих продуктов до диоксида серы (SO
2)
и последующем де-
тектировании импульсным ультрафиолетовым флуоресцентным детектором (PUVF-детектор).
При анализе жидкой фазы инжектором периодически вводится небольшое количество
пробы (1 мкл) в камеру смешения с температурой от плюс 110 до плюс 220 °C, где проба испа-
ряется и смешивается с воздухом. Для анализа газовой фазы необходима проба объёмом от
0,1 до 1,0 см
3
. После тщательного перемешивания с воздухом, проба поступает в пиролизер с
температурой 1100 °C, где все компоненты пробы сгорают, образуя CO
2
, H
2
O или SO
2
. Для уда-
ления из пробы H
2
O используют дополнительный осушитель. Содержание SO
2
, образовавшего-
ся в результате сгорания пробы, измеряет PUVF-детектор. Молекулы SO
2
, попадая в ячейку де-
тектора, под воздействием импульсного УФ излучения переходят в возбужденное состояние.
Переход из возбужденного состояния на основной энергетический уровень сопровождается
эмиссией света. Интенсивность света, эмитированного при флуоресценции, прямо пропорцио-
нальна содержанию SO
2.
Импульсное УФ излучение позволяет передать молекулам SO
2
большую энергию, уве-
личивая, таким образом, интенсивность флуоресценции для данной концентрации SO
2
, что по-
вышает общую чувствительность прибора. В PUVF- детекторе используются полосовые фильт-
ры, позволяющие регистрировать только излучение молекулы SO
2
на установленной длине
волны. Интенсивность излучения измеряется фотоумножителем (ФЭУ), который преобразует
световую энергию в электрическую. Электрический сигнал, генерируемый ФЭУ, обрабатывает-
ся электроникой и программами SOLA II, SOLA II Trace и SOLA II Flare, чтобы определить и
выдать общую концентрацию серы в нефтяной фракции.
Чувствительность ФЭУ зависит от напряжения питания. Использование двух источников
питания в анализаторе SOLA II Flare позволяет устанавливать два диапазона измерений незави-
симо друг от друга, а применение двух клапанов для впрыска образцов обеспечивает контроль
количества вводимого образца, а также контроль соотношения разбавления (обычно 100:1) ме-
жду двумя клапанами впрыска. Для измерений в диапазоне низких содержаний SO
2
для ввода
образца используется петля вместимостью 100 мкл, а в диапазоне измерений высоких концен-
траций применяют дозирующую петлю вместимостью 1 мкл. Это позволяет впрыскивать при-
мерно одинаковое количество общей серы в детектор независимо от используемого диапазона
измерений.
Конструктивно анализаторы SOLA II, SOLA II Trace и SOLA II Flare представляют собой
металлические корпуса, в которых размещены инжектор для ввода пробы, система управления
потоком газа-носителя, камера смешения, пиролизер, осушитель и импульсный ультрафиолето-
вый флуоресцентный детектор.
Модель SOLA II и модификации SOLA II Trace изготавливают в одинаковых корпусах с
маркировкой SOLA II. Наименование модификаций и их метрологические характеристики ука-
зываются в паспортах на приборы.
Модель SOLA II и модификация SOLA II Trace предназначены для анализа как жидких,
так и газообразных проб, модель SOLA II Flare разработана для анализа газообразных проб.
Лист № 2
Всего листов 7
Основным назначением SOLA II Trace является измерение низких концентраций общей
серы, для чего используется модифицированный блок импульсной УФ флуоресценции (PUVF),
в состав которого входит блок с дополнительным набором отражающих зеркал. Это позволяет
увеличить селективность УФ длин волн, при которых происходит возбуждение SO
2
.
Результаты измерений содержания общей серы выводятся на дисплей анализаторов
SOLA II, SOLA II Trace и SOLA II Flare в массовых долях: ppm (млн
-1
), ppb (млрд
-1
).
Анализаторы выполнены во взрывобезопасном исполнении.
Степень защиты от внешних воздействий шкафов анализаторов по ГОСТ 14254-96 не
ниже IP 40.
Для SOLA II Flare степень защиты не менее IP-51/пылезащита и защита от капельной
влаги.
Настройку и программирование анализаторов SOLA II, SOLA II Trace, SOLA II Flare
проводят с помощью дисплея на передней панели. Анализируемую пробу вводят через соответ-
ствующий вход на анализаторе.
Полученные результаты измерений выводятся на дисплее передней панели и одновре-
менно передаются по выходным интерфейсам:
- унифицированному токовому сигналу в диапазоне от 4 до 20 мА;
- цифровому каналу с применением интерфейса (двойная передача данных) RS-485 по
протоколу обмена Modbus; TCP/IP Ethernet через Modbus, TCP/IP Modbus плюс RS-485 Modbus.
Общий вид анализаторов общей серы в нефтепродуктах промышленных модели SOLA II
Flare, SOLA II и модификации SOLA II Trace, представлен на рисунках 1 – 6.
Пломбирование анализаторов общей серы в нефтепродуктах промышленных модели
SOLA II, SOLA II Flare и модификации SOLA II Trace предусмотрено.

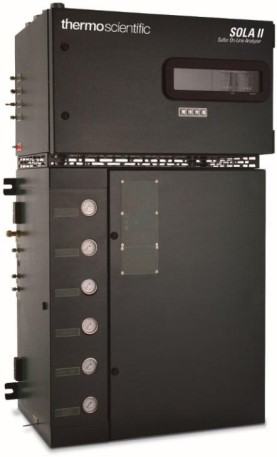

Рисунок 1
–
Общий вид анализаторов общей
серы в нефтепродуктах промышленных мо-
дели SOLA II и модификации SOLA II Trace

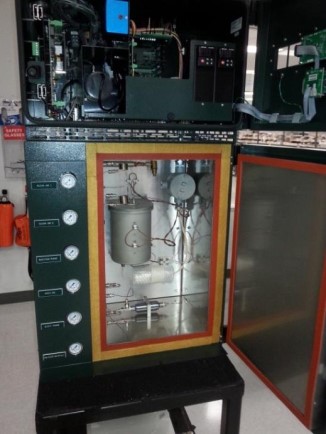

Рисунок 2
–
Общий вид анализаторов общей
серы в нефтепродуктах промышленных мо-
дели SOLA II и модификации SOLA II Trace
в открытом виде
Лист № 3
Всего листов 7

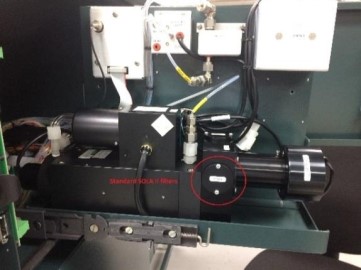

Рисунок 3
–
Общий вид анализатора общей
серы в нефтепродуктах промышленного мо-
дели SOLA II в открытом виде

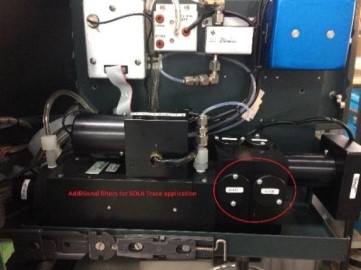

Рисунок 4
–
Общий вид анализатора общей
серы в нефтепродуктах промышленных моди-
фикации SOLA II Trace в открытом виде
Рисунок 6
–
Общий вид анализатора общей
серы в нефтепродуктах промышленного моде-
ли SOLA II Flare в открытом виде
Программное обеспечение
Программное обеспечение (ПО) анализатора является встроенным и выполняет функции
управления анализатором, просмотра, передачи и сохранения результатов измерений, измене-
ния настроечных параметров прибора. Структура встроенного программного обеспечения
представляет древовидную форму. Данное программное обеспечение разработано изготовите-
лем специально для решения задач измерений.
Идентификация программного обеспечения осуществляется при каждом запуске анали-
затора путем вывода текущей версии ПО.
Конструкция анализатора исключает возможность несанкционированного влияния на
ПО и измерительную информацию.
Влияние программного обеспечения на метрологические характеристики анализаторов
учтено при проведении испытаний.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р.50.2.077-2014.

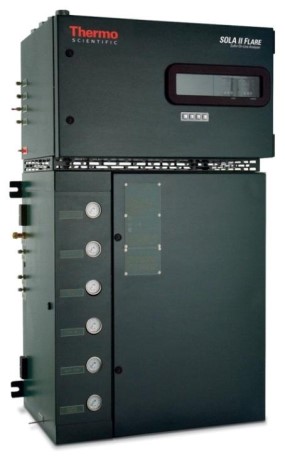

Рисунок 5
–
Общий вид анализатора общей
серы в нефтепродуктах промышленного моде-
ли SOLA II Flare
Лист № 4
Всего листов 7
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Анализатора общей серы в нефтепродуктах промышленного модели SOLA II Flare
Идентификационное наименование ПОV 4.4
Номер версии (идентификационный номер ПО)V 4.4
Цифровой идентификатор ПО -
Алгоритм вычислений идентификатора ПОMD5
Анализатора общей серы в нефтепродуктах промышленного модели SOLA II
и модификации SOLA II Trace
Идентификационное наименование ПОV 1.41
Номер версии (идентификационный номер ПО)V 1.41
Цифровой идентификатор ПО -
Алгоритм вычислений идентификатора ПО MD5
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики для анализатора общей серы в нефтепродуктах
промышленного модели SOLA II
Наименование характеристикиЗначение
Диапазон показаний массовой доли серы, млн
-1
от 0,5 до 50000
Диапазон измерений массовой доли серы в жидких пробах, млн
-1
от 2 до 50000
Диапазон измерений массовой доли серы в газообразных пробах, млн
-1
от 1 до 50000
Пределы допускаемой относительной погрешности измерений
массовой доли серы в жидких пробах, %, в диапазонах:
- от 2 до 10 млн
-1
включ.±20
- св. 10 до 400 млн
-1
включ.±15
- св. 400 до 5000 млн
-1
включ.±10
- св. 5000 до 50000 млн
-1
±7
Пределы допускаемой относительной погрешности измерений массо-
вой доли серы в газообразных пробах, %, в диапазонах:
- от 1 до 10 млн
-1
включ.±20
- св. 10 до 1000 млн
-1
включ.±15
- св. 1000 до 50000 млн
-1
±7
Таблица 3 – Метрологические характеристики для анализаторов общей серы в нефтепродуктах
промышленных модификации SOLA II Trace
Наименование характеристикиЗначение
Диапазон показаний массовой доли серы, млн
-1
от 0,1 до 500
Диапазон измерений массовой доли серы в жидких пробах, млн
-1
от 2 до 100
Диапазон измерений массовой доли серы в газообразных пробах, млн
-1
от 1 до 100
Пределы допускаемой относительной погрешности измерений массо-
вой доли серы в жидких пробах, %, в диапазонах:
- от 2 до 5 млн
-1
включ. ±15
- св. 5 до 100 млн
-1
±10
Пределы допускаемой относительной погрешности измерений массо-
вой доли серы в газообразных пробах, %, в диапазонах:
- от 1 до 5 млн
-1
включ. ±15
- св. 5 до 100 млн
-1
±10
Лист № 5
Всего листов 7
Таблица 4 – Метрологические характеристики для анализаторов общей серы в нефтепродуктах
промышленных модели SOLA II Flare
Наименование характеристикиЗначение
Диапазон измерений массовой доли серы, млн
-1
от 10 до 1 000 000
Пределы допускаемой относительной погрешности измерений массо-
вой доли серы в газообразных пробах, %, в диапазонах:
- от 10 до 10 000 млн
-1
включ.±10
- св. 10 000 до 1 000 000 млн
-1
±7
1200
660
460
1600
660
480
1600
660
480
1Ex px IIC T2/T3/T4 Gb
X
2Ex pz IIC T3 Gc X
- модели SOLA II, SOLA II Flare, модификация SOLA II Trace
___________
_
___________
Значение
Таблица 5 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания
1)
:
- напряжение переменного тока, В
+
22
220
-
33
1200
660
480
315
295
200
120
180
180
120
40
от 12 до 40
от 30 до 80
от 84,0 до 106,7
10
Габаритные размеры, мм, не более:
модель SOLA II:
- высота
- ширина
- глубина
модификация SOLA II Trace:
- высота
- ширина
- глубина
модель SOLA II Flare (зона 1):
- высота
- ширина
- глубина
модель SOLA II Flare (зона 2):
- высота
- ширина
- глубина
Трансформатор (Step-down Transformer):
- высота
- ширина
- глубина
Масса
2)
, кг, не более:
- модель SOLA II
- модификация SOLA II Trace
- модель SOLA II Flare (Зона 1)
- модель SOLA II Flare (Зона 2)
Масса трансформатора (Step-down Transformer), кг, не более
Условия эксплуатации:
- температураокружающей среды, °С
- относительная влажность воздуха, %
- атмосферноедавление, кПа
Средний срок службы, лет, не менее
Маркировка взрывозащиты:
- модель SOLA II, модификация SOLA II Trace
1)
Трансформатор (Step-down Transformer) анализатора
SOLA II обеспечивает преобразование питающего напряжения 220
Лист № 6
Всего листов 7
Наименование характеристикиЗначение
В в номинальное 120 В.
2)
В значение массы не включено значение массы трансфор-
матора Step-down Transformer.
Знак утверждения типа
наносится на корпус анализатора в виде клеевой этикетки и на эксплуатационную документа-
цию типографским способом.
Комплектность средства измерений
по заказу
Количество
1 шт.
Таблица 6 – Комплектность средства измерений
НаименованиеОбозначение
Анализатор общей серы в нефтепродуктахмодели
промышленные SOLA II/
SOLA II Flare
Трансформатор (Step-down Transformer)-
1 шт. (по заказу)
Для преобразования
питающего напряжения 120 В
в номинальное напряжение
питания 220 В
1 шт. (по заказу)
Система подготовки и кондиционирования-
пробы
Комплект запасных частей:-
- для первоначального запуска-
- на один год эксплуатации-
- на два года эксплуатации-
- комплект для критических применений-
Руководство по эксплуатации-
Паспорт-
Методика поверки МП 205-27-2017
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 205-27-2017 «Анализаторы общей серы в нефтепродуктах
промышленные модели и SOLA II и SOLA II Flare. Методика поверки», утвержденному
ФГУП «ВНИИМС» 25 декабря 2017 г.
Основные средства поверки:
- ГСО 10537-2014 состава искусственной газовой смеси на основе серосодержащих газов
(СС-М-2);
- ГСО 10202-2013 Стандартный образец массовой доли серы в нефтепродуктах (имита-
тор).
Стандартные образцы массовой доли серы в светлых нефтепродуктах (изооктане):
- ГСО 9924-2011, ГСО 9926-2011, ГСО 9927-2011.
Стандартные образцы массовой доли серы в нефти и нефтепродуктах:
- ГСО 10427-2014, ГСО 10686-2015, ГСО 10688-2015, 10431-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт анализатора (первичная) или на свидетельство о по-
верке (периодическая).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 7
Всего листов 7
Нормативные и технические документы, устанавливающие требования к анализаторам
общей серы в нефтепродуктах промышленным модели SOLA II и SOLA II Flare
ГОСТ Р ЕН ИСО 20846-2006 Нефтепродукты. Определение содержания серы методом
ультрафиолетовой флуоресценции
Техническая документация фирмы-изготовителя «Thermo Fisher Scientific», Соединенное
Королевство
Изготовитель
Фирма «Thermo Fisher Scientific», Соединенное Королевство
Адрес: Ion Path, Road Three, Winsford, Cheshire, CW7 3GA, UK
Заявитель
Московское представительство «ИНТЕРТЕК ТРЕЙДИНГ КОРПОРЕЙШН» (США)
ИНН 9909004658
Адрес: 119049, г. Москва, Крымский вал, д. 3, стр. 2
Юридический адрес: 107078, г. Москва, ул. Новая Басманная, д. 20, стр. 2
Тел./факс: (495) 232-42-25
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 76933-19 | Анализаторы газовые промышленные | ГигроСкан | ООО НТФ "БАКС", г.Самара | 1 год | Перейти |
| 29369-05 | Анализаторы жидкости колориметрические | С-205 | Фирма "Hanna Instruments", Германия | 1 год | Перейти |
| 29679-10 | Анализаторы молока | Lactoscan, Lactoscan-1 | Фирма "Milkotronic Ltd.", Болгария | 1 год | Перейти |
| 15962-97 | Анализаторы цифровых сетей | PFA-35, PFA-30, PA-25, PA-20 | Фирма "Wandel & Goltermann Ltd & Co", Великобритания | 2 года | Перейти |
| 43892-10 | Анализаторы влажности зерна | AM 5100 | Фирма "Perten Instruments AB", Швеция | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
