Приложение к свидетельству № 70811
об утверждении типа средств измерений
Лист № 1
Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы универсальные Н4-14
Назначение средства измерений
Калибраторы универсальные Н4-14 (далее - калибраторы) предназначены для воспроиз-
ведения постоянного и переменного напряжения, постоянного и переменного тока, сопротивле-
ния, фиктивной мощности переменного тока, угла фазового сдвига и могут быть использованы
в качестве эталона при поверке и калибровке средств измерений.
Описание средства измерений
Принцип действия калибратора универсального Н4-14 основан на методе стабилизации
выходного уровня замкнутой системой авторегулирования. В процессе авторегулирования на
выходе калибратора устанавливается напряжение или ток, уровень которого пропорционален
уровню опорного напряжения постоянного тока. В качестве элемента сравнения выступает уси-
литель ошибки обратной связи, выходной уровень которого пропорционален воспроизводимой
величине и используется для дальнейших преобразований в соответствии с установленным ре-
жимом работы. В калибраторе реализована возможность воспроизведения синусоидальных
сигналов с калиброванной частотой, а также сигналов с амплитудной и фазовой манипуляцией.
Калибратор состоит из двух блоков: калибратора Н4-14 и усилителя тока Н4-14 обеспе-
чивающего расширение диапазона воспроизведения силы постоянного и переменного тока до
50 А. Входящие в комплект калибратора Н4-14 катушки токовые КТ-400 и КТ-1000 обеспечи-
вают проверку токовых клещей постоянного и переменного тока.
Общий вид средства измерений, представлен на рисунке 1.
Обозначение места нанесения знака поверки в виде наклейки представлено на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

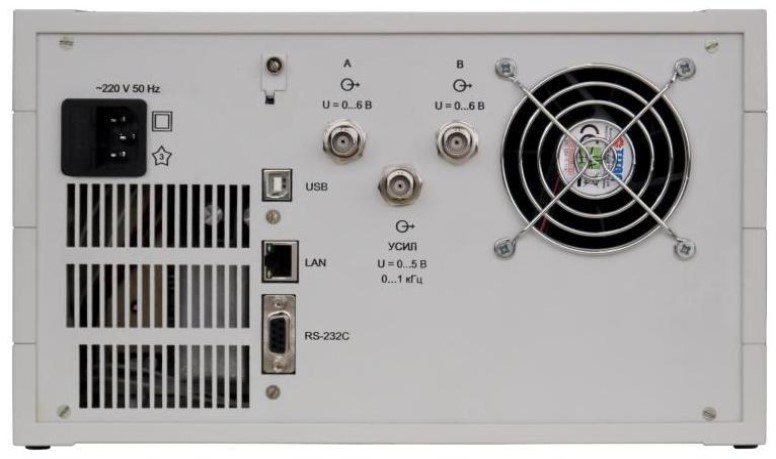

Рисунок 1 – Общий вид калибратора
Лист № 2
Всего листов 16

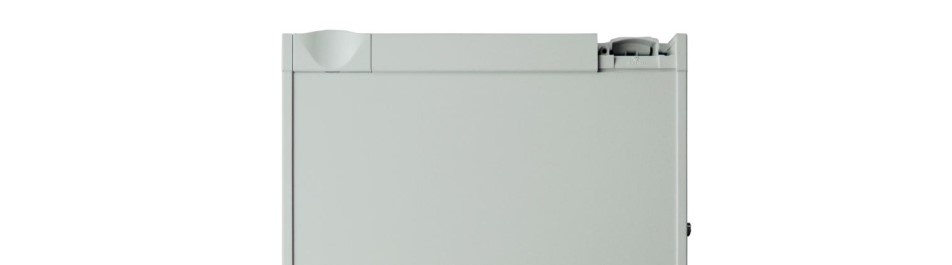

Место нанесения знака поверки в виде наклейки
Рисунок 2 – Обозначение места нанесения знака поверки

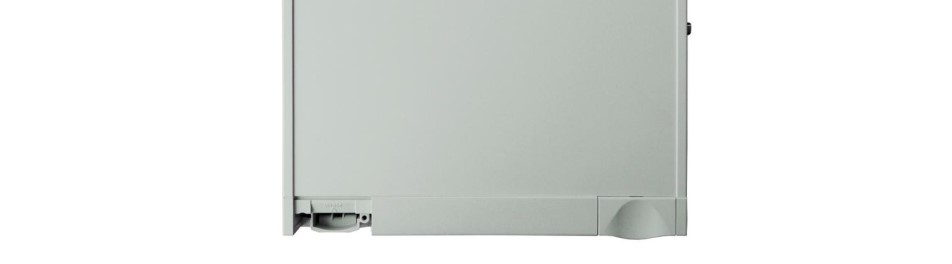

Место пломбировки от несанкционированного доступа
Лист № 3
Всего листов 16
Рисунок 3 – Схема пломбировки от несанкционированного доступа
Программное обеспечение
Управление внутренними узлами калибратора осуществляется микроконтроллером со
встроенным программным обеспечением – микропрограммой. Управляющая микропрограмма
является метрологически значимой и все метрологические характеристики прибора нормирова-
ны с учётом влияния данной микропрограммы. Микропрограмма записывается во внутреннюю
память микроконтроллера на стадии изготовления прибора при помощи специального про-
грамматора и в процессе эксплуатации не доступна, что исключает возможность несанкциони-
рованной корректировки и настройки, приводящей к искажениям результатов измерений. Но-
мер версии и значение цифрового идентификатора ПО отображается на индикаторе при вклю-
чении прибора и контролируются при поверке калибратора.
Целостность калибровочных данных (масштабных коэффициентов), хранящихся в энер-
гонезависимой памяти микроконтроллера, проверяется управляющим микроконтроллером при
включении прибора путем подсчета контрольной суммы блока данных. Защита калибровочных
данных от несанкционированного изменения обеспечивается внешней механической пломбой
на задней панели калибратора, возможность установки которой предусмотрена только в поло-
жении переключателя - «калибрование запрещено».
Программные функции, структуры данных и интерфейсы, полностью описаны в экс-
плуатационной документации. Доступ к ПО через интерфейсы отсутствует.
Уровень защиты программного обеспечения соответствует уровню «Высокий» по Р
50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения.
НаименованиеЗначение
Наименование программного обеспеченияН4-14
Идентификационное наименование ПОМикропрограмма
Версия ПО1.1
Цифровой идентификатор ПОA5
Место пломбировки от несанкционированного доступа к ПО блока калибратора Н4-14
Лист № 4
Всего листов 16
Алгоритм вычисления цифрового идентификатора8-и битная контрольная сумма
Метрологические и технические характеристики
20 В
200 В
1000 В
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон воспроизведений напряжения постоянного тока на
пределах (Uп), В
4 В
От -0,000001 до -4,500000 включ.
От+0,000001 до+4,500000 включ.
Св. -4,50000 » -25,00000 »
Св. +4,50000 » +25,00000 »
» -25,0000 » -200,0000 »
» +25,0000 » +200,0000 »
» -200,000 » -1000,000 »
» +200,000 » +1000,000 »
0,01+0,003
0,01+0,005
0,01+0,005
0,05+0,005
0,01
0,01
0,1
1
1
10
100
300
От 0,001 до 0,325 включ.
Св. 0,325 » 3,250 »
» 3,250 » 21,000 »
» 21,000 » 125,000 »
Пределы допускаемой абсолютной основной погрешности
воспроизведения напряжения постоянного тока на пределах
(Uп),
±
(% от U + % от U
п
), В
4 В
20 В
200 В
1000 В
Выходное сопротивление калибратора на пределах воспро-
изведения напряжения постоянного тока на пределах (Uп),
Ом
4 В
20 В
200 В
1000 В
Среднеквадратическое значение напряжения шумов и пуль-
саций в полосе частот от 10 Гц до 300 кГц на выходе калиб-
ратора в режиме воспроизведения напряжения постоянного
тока на пределах (Uп), мВ
4 В
20 В
200 В
1000 В
Диапазон воспроизведений напряжения переменного тока в
диапазоне частот от 10 Гц до 100 кГц на пределах (Uп), В
0,3 В
3 В
20 В
100 В
Диапазон воспроизведений напряжения переменного тока в
диапазоне частот от 10 Гц до 1,2 кГц на пределе (Uп), В
700 В
от 125,001 до 701,000 включ.
Лист № 5
Всего листов 16
Значение
0,1+0,01
0,1+0,01
0,1+0,01
0,1+0,01
0,1+0,01
0,05+0,005
0,05+0,005
0,05+0,005
0,06+0,005
0,06+0,005
0,05+0,005
0,05+0,005
0,05+0,005
0,06+0,005
0,07+0,005
0,07+0,005
0,07+0,005
0,08+0,005
Продолжение таблицы 2
Наименование характеристики
Пределы допускаемой абсолютной основной погрешности
воспроизведения напряжения переменного тока в диапазоне
частот от 10 до 20 Гц trial. на пределах (Uп),
±
(% от U + % от
U
п
), В
0,3 В
3 В
20 В
100 В
700 В
Пределы допускаемой абсолютной основной погрешности
воспроизведения напряжения переменного тока в диапазоне
частот св. 0,02 до 1,2 кГц включ. на пределах (Uп),
±
(% от U
+ % от U
п
), В
0,3 В
3 В
20 В
100 В
700 В
Пределы допускаемой абсолютной основной погрешности
воспроизведения напряжения переменного тока в диапазоне
частот св. 1,2 до 10 кГц включ. на пределах (Uп),
±
(% от U +
% от U
п
), В
0,3 В
3 В
20 В
100 В
Пределы допускаемой абсолютной основной погрешности
воспроизведения напряжения переменного тока в диапазоне
частот св. 10 до 50 кГц включ. на пределах (Uп),
±
(% от U +
% от U
п
), В
0,3 В
3 В
20 В
100 В
Пределы допускаемой абсолютной основной погрешности
воспроизведения напряжения переменного тока в диапазоне
частот св. 50 до 100 кГц включ. на пределах (Uп),
±
(% от U
+ % от U
п
), В
0,3 В
3 В
20 В
100 В
0,1+0,005
0,1+0,005
0,1+0,005
0,15+0,005
Лист № 6
Всего листов 16
не более пределов основной по-
грешности
не более пределов основной по-
грешности
20 мА
200 мА
2000 мА
50 А*
Значение
0,3
2
10
50
200
0,5
0,2+0,005·K
F
0,3
0,2+0,005
∙
K
F
0,1
0,02
0,02
0,2
2
Продолжение таблицы 2
Наименование характеристики
Постоянная составляющая на выходе калибратора на преде-
лах воспроизведения напряжения переменного тока (Uп), мВ
0,3 В
3 В
20 В
100 В
700 В
Коэффициент гармоник и шумов выходного напряжения пе-
ременного тока в диапазоне частот от 10 до 20 Гц на преде-
лах воспроизведения (Uп), %
0,3; 3; 20; 100; 700 В
Коэффициент гармоник и шумов выходного напряжения пе-
ременного тока в диапазоне частот от 0,02 до 1,2 кГц на
пределах воспроизведения (Uп), %
0,3; 3; 20; 100 В
700 В
Коэффициент гармоник и шумов выходного напряжения пе-
ременного тока в диапазоне частот от 1,2 до 100 кГц на пре-
делах воспроизведения (Uп), %
0,3; 3; 20; 100 В
Выходное сопротивление калибратора на пределах воспро-
изведения напряжения переменного тока на пределах (Uп),
Ом
0,3 В
3 В
20 В
100 В
700 В
Пределы допускаемой дополнительной погрешности от из-
менения температуры окружающей среды в диапазоне рабо-
чих температур, на каждые 10 ºС, в режиме воспроизведения
напряжения постоянного и переменного тока
Пределы допускаемой дополнительной погрешности в ре-
жиме воспроизведения напряжения постоянного и перемен-
ного тока в условиях повышенной влажности
Диапазон воспроизведений силы постоянного тока на пре-
делах (Iп), мА
4 мА
От -0,001000 до -4,500000 включ.
От+0,001000 до+4,500000 включ.
Св. -4,50000 » -20,99999 »
Св. +4,50000 » +20,99999 »
» -21,0000 » -209,9999 »
» +21,0000 » +209,9999 »
» -210,000 » -2100,000 »
» +210,000 » +2100,000 »
» -2000 » -52000 »
» +2000 » +52000 »
Лист № 7
Всего листов 16
±(0,0003·F+0,1)
Значение
0,02+0,001
0,02+0,001
0,02+0,001
0,03+0,003
0,15+0,01
0,005
0,02
0,05
0,5
150
5000
500
50
5
0,1
От 0,01000 до 3,25000 включ.
Св. 3,25000 » 32,5000 »
» 32,5000 » 210,0000 »
» 210,00 » 2100,00 »
от 2,000 до 52,000 А включ.
Продолжение таблицы 2
Наименование характеристики
Пределы допускаемой основной абсолютной погрешности
установки частоты выходного напряжения переменного то-
ка, Гц
Пределы допускаемой абсолютной основной погрешности
воспроизведения силы постоянного тока на пределах (Iп),
±
(% от I+% от Iп), мА
4 мА
20 мА
200 мА
2000 мА
Пределы допускаемой абсолютной основной погрешности
воспроизведения силы постоянного тока на пределах (Iп),
±
(% от I+% от Iп), А
50 А*
Среднеквадратическое значение напряжения шумов и пуль-
саций на выходе калибратора в полосе частот от 10 Гц до
300 кГц в режиме воспроизведения силы постоянного тока
на пределах (Iп), мА
4 мА
20 мА
200 мА
2000 мА
50 А*
Выходное сопротивление прибора в режиме воспроизведе-
ния силы постоянного тока на пределах (Iп), кОм
4 мА
20 мА
200 мА
2000 мА
50 А*
Диапазон воспроизведений силы переменного тока в диапа-
зоне частот от 10 Гц до 12 кГц на пределах (Iп), мА
3 мА
30 мА
200 мА
2000 мА
Диапазон воспроизведений силы переменного тока в диапа-
зоне частот от 10 Гц до 1,2 кГц на пределах (Iп), мА
50 А*
Пределы допускаемой абсолютной основной погрешности
воспроизведения силы переменного тока в диапазоне частот
от 10 до 20 Гц включ. на пределах (Iп),
±
(% от I + % от Iп),
мА
3 мА
30 мА
200 мА
2000 мА
0,1+0,01
0,1+0,01
0,1+0,01
0,1+0,01
Лист № 8
Всего листов 16
Значение
0,2+0,02
0,05+0,005
0,05+0,005
0,05+0,005
0,05+0,005
0,5+0,02
0,05∙K
F
+0,005
0,05
∙
K
F
+0,005
0,05
∙
K
F
+0,005
0,05
∙
K
F
+0,005
0,0005
0,005
0,05
0,5
15
0,5
Продолжение таблицы 2
Наименование характеристики
Пределы допускаемой абсолютной основной погрешности
воспроизведения силы переменного тока в диапазоне частот
от 10 до 20 Гц включ. на пределах (Iп),
±
(% от I + % от Iп),
А
50 А*
Пределы допускаемой абсолютной основной погрешности
воспроизведения силы переменного тока в диапазоне частот
св. 20 до 1200 Гц включ. на пределах (Iп),
±
(% от I + % от Iп), мА
3 мА
30 мА
200 мА
2000 мА
Пределы допускаемой абсолютной основной погрешности
воспроизведения силы переменного тока в диапазоне частот
св. 20 до 1200 Гц включ. на пределах (Iп),
±
(% от I + % от Iп), А
50 А*
Пределы допускаемой абсолютной основной погрешности
воспроизведения силы переменного тока в диапазоне частот
св. 1,2 до 12 кГц включ. на пределах (Iп),
±
(% от I + % от Iп), мА
3 мА
30 мА
200 мА
2000 мА
Постоянная составляющая на выходе калибратора на преде-
лах воспроизведения силы переменного тока, мА
3 мА
30 мА
200 мА
2000 мА
50 А*
Коэффициент гармоник и шумов выходного напряжения в
режиме воспроизведения силы переменного тока в диапазо-
не частот от 10 до 20 Гц на пределах воспроизведения (Iп),
% не более
3 мА; 30 мА; 200 мА; 2000 мА; 50 А*
Коэффициент гармоник и шумов выходного напряжения в
режиме воспроизведения силы переменного тока в диапазо-
не частот от 20 до 1200 Гц на пределах воспроизведения
(Iп), % не более
3 мА; 30 мА; 200 мА; 2000 мА;
50 А*
0,2
0,2+0,8∙KF
Лист № 9
Всего листов 16
±(0,0003·F+0,1)
5
30 Ом
От 0,100 до 33,000 включ.
Св. 33,00 » 330,00 »
» 330 » 3300 »
» 3300 » 33000 »
300 Ом, 300 HD**
3 кОм, 3 кОм HD
30 кОм, 30 кОм HD
300 кОм, 300 кОм HD
300 Ом, 300 HD**
±(0,0005·R+0,0005)
±(0,0005·R+0,005)
±(0,001·R+0,05)
Значение
0,2+0,05
∙
K
F
500
50
5
0,5
0,025
Продолжение таблицы 2
Наименование характеристики
Коэффициент гармоник и шумов выходного напряжения в
режиме воспроизведения силы переменного тока в диапазо-
не частот от 1200 до 12000 Гц на пределах воспроизведения
(Iп), % не более
3 мА; 30 мА; 200 мА; 2000 мА;
Пределы допускаемой абсолютной основной погрешности
установки частоты в режиме воспроизведения силы пере-
менного тока, Гц
Среднее время установления воспроизводимого выходного
напряжения, тока и частоты с нормированной погрешно-
стью, с
Выходное сопротивление прибора в режиме воспроизведе-
ния силы переменного тока частотой 50 Гц на пределах (Iп),
кОм
3 мА
30 мА
200 мА
2000 мА
50 А*
Диапазон воспроизведения сопротивления постоянному то-
ку на пределах (Rп), Ом
» 33000 » 330000 »
» 330000 » 3300000 »
3000 кОм
Пределы допускаемой абсолютной основной погрешности
воспроизведения сопротивления постоянному току на пре-
делах (Rп), Ом
30 Ом
±(0,0005·R+0,02)
±(0,0005·R+0,05)
Пределы допускаемой абсолютной основной погрешности
воспроизведения сопротивления постоянному току на пре-
делах (Rп), кОм
3 кОм
3 кОм HD
30 кОм
30 кОм HD
300 кОм
300 кОм HD
3000 кОм
±(0,005·R+0,5)
Лист № 10
Всего листов 16
не более половины пределов ос-
новной погрешности
не более пределов основной по-
грешности
2
0,05+0,005
0,05+0,005
0,2+0,02
±(0,03+ 10
-4
∙
K
f
)
±0,05
Значение
От 5,0000 до 21,0000 включ.
Св. 21,000 » 125,000 »
» 125,00 » 701,00 »
От 0,10000 до 3,25000 включ.
Св. 3,2500 » 32,5000 »
» 32,500 » 210,000 »
» 210,00 » 2100,00 »
от 02,000 до 52,000 включ.
Продолжение таблицы 2
Наименование характеристики
Пределы допускаемой дополнительной погрешности от из-
менения температуры окружающей среды в диапазоне рабо-
чих температур, на каждые 10 ºС, в режиме воспроизведения
сопротивления
Пределы допускаемой дополнительной погрешности в ре-
жиме воспроизведения сопротивления в условиях повышен-
ной влажности
Среднее время установления воспроизводимого сопротив-
ления с нормированной погрешностью, с
Диапазон воспроизведения переменного напряжения в ре-
жиме воспроизведения фиктивной мощности в диапазоне
частот от 40 до 440 Гц на пределах (~ U), В
20 В
100 В
700 В
Пределы допускаемой абсолютной основной погрешности
воспроизведения напряжения переменного тока в режиме
воспроизведения фиктивной мощности в диапазоне частот
от 40 до 440 Гц, на пределах (~ U) 20; 100; 700 В, ± (% от Х
+ % от Х
п
), В
Диапазон воспроизведения силы переменного тока в режиме
воспроизведения фиктивной мощности в диапазоне частот
от 40 до 440 Гц, на пределах (~ I), мА
3 мА
30 мА
200 мА
2000 мА
Пределы допускаемой абсолютной основной погрешности
воспроизведения силы переменного тока в режиме воспро-
изведения фиктивной мощности в диапазоне частот от 40 до
440 Гц на пределах (~ I) 3 мА; 30 мА; 200 мА, 2000 мА
± (% от Х + % от Х
п
), мА
Диапазон воспроизведения силы переменного тока в режиме
воспроизведения фиктивной мощности в диапазоне частот
от 40 до 60 Гц, на пределе (~ I), А
50 А*
Пределы допускаемой абсолютной основной погрешности
воспроизведения силы переменного тока в режиме воспро-
изведения фиктивной мощности в диапазоне частот от 40 до
60 Гц, на пределах (~ I) 50 А, ± (% от Х + % от Х
п
), А
Абсолютная основная погрешность установки угла фазового
сдвига при воспроизведении фиктивной мощности между
напряжением на выходе «U» и силы тока на выходе « I » в
частотном диапазоне от 40 до 440 Гц, º
Абсолютная основная погрешность установки угла фазового
сдвига при воспроизведении фиктивной мощности между
напряжением на выходе «U» и силой тока на выходе усили-
Лист № 11
Всего листов 16
0,2
0,3
не более половины пределов ос-
новной погрешности
не более пределов основной по-
грешности
5
0,05+0,01
±
0,03
не более половины пределов ос-
новной погрешности
не более пределов основной по-
грешности
±(0,0005·F+0,01)
от 2,000 до 52,000 включ.
10
±1
±(1+F)
Значение
от 0,0100 до 6,4000 включ.
от 0,00 до 359,99 включ.
от -2,000 до -52,000 включ.
от +2,000 до +52,000 включ.
теля тока в частотном диапазоне от 40 до 60 Гц, º
Продолжение таблицы 2
Наименование характеристики
Коэффициент гармоник при воспроизведении фиктивной
мощности для напряжения на выходе «U» и силы тока на
выходе «А», %
Коэффициент гармоник при воспроизведении фиктивной
мощности для силы тока на выходе усилителя тока, %
Пределы допускаемой дополнительной погрешности от из-
менения температуры окружающей среды в диапазоне рабо-
чих температур, на каждые 10 ºС, в режиме воспроизведения
фиктивной мощности
Пределы допускаемой дополнительной погрешности в ре-
жиме воспроизведения фиктивной мощности в условиях по-
вышенной влажности
Среднее время установления всех параметров воспроизво-
димой мощности с нормированной погрешностью, с
Диапазон воспроизведения напряжения и угла фазового
сдвига (УФС) на выходах двухканального синтезатора:
напряжение, В
УФС, º
Пределы допускаемой абсолютной основной погрешности
воспроизведения на выходе двухканального синтезатора си-
нусоидального напряжения на пределах (Uп),
±
(% от U + % от U
п
), А
Пределы допускаемой абсолютной основной погрешности
при воспроизведении УФС на выходе двухканального син-
тезатора, º
Пределы допускаемой дополнительной погрешности от из-
менения температуры окружающей среды в диапазоне рабо-
чих температур, на каждые 10 ºС, на выходах двухканально-
го синтезатора
Пределы дополнительной погрешности воспроизведения
напряжения в условиях повышенной влажности на выходах
двухканального синтезатора
Пределы допускаемой абсолютной основной погрешности
установки частоты на выходе двухканального синтезатора,
Гц
Диапазон воспроизведения силы постоянного тока усилите-
лем тока Н4-14, А
Диапазон воспроизведения силы переменного тока усилите-
лем тока Н4-14, в частотном диапазоне от 40 до 1200 Гц, А
Номинальный коэффициент передачи усилителя тока Н4-14,
А/В
Пределы допускаемой абсолютной основной погрешности
коэффициента передачи усилителя тока Н4-14 на постоян-
ном токе, А/В
Пределы допускаемой абсолютной основной погрешности
коэффициента передачи усилителя тока Н4-14 на перемен-
ном токе, А/В
Лист № 12
Всего листов 16
от 0,0 до 50,0 включ.
20
±1
±2
±0,5
±1
Значение
от 0,0 до 40,0 включ.
от 0,0 до 25,0 включ.
Продолжение таблицы 2
Наименование характеристики
Диапазон входного тока токовой катушки КТ-1000 на часто-
тах от 0,01 до 1,00 кГц, А
Номинальный коэффициент передачи токовой катушки КТ-
1000, А/А
Пределы допускаемой относительной основной погрешно-
сти коэффициента передачи токовой катушки КТ-1000 на
переменном токе частотой 60 Гц, %
Неравномерность частотной характеристики коэффициента
передачи токовой катушки КТ-1000 в диапазоне от 10 Гц до
400 Гц, %
Диапазон входного тока токовой катушки КТ-400 на часто-
тах от 0,01 до 1,00 кГц, с номинальным коэффициентом пе-
редачи, А
10 А/А
20 А/А
Пределы допускаемой относительной основной погрешно-
сти коэффициента передачи токовой катушки КТ-400 на пе-
ременном токе частотой 60 Гц, %
Неравномерность частотной характеристики токовой ка-
тушки КТ-400 от 10 Гц до 400 Гц, %
Нормальные условия эксплуатации:
- температура окружающей среды,
°
С
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 84 до 106
П р и м е ч а н и я
1 U – установленное значение напряжения, U
п
– значение предела воспроизведения напряжения.
2 I
–
установленное значение тока, I
п
– значение предела воспроизведения тока.
3
K
F
–
поправочный частотный коэффициент. Величина коэффициента пропорциональна значе-
нию установленной частоты, в килогерцах.
4
K
f
–
поправочный частотный коэффициент. Величина коэффициента пропорциональна значе-
нию установленной частоты, в герцах.
5 F – установленное значение частоты, в герцах.
6
R –
установленное значение воспроизводимого сопротивления,
R
0
– абсолютное значение ад-
дитивной составляющей погрешности сопротивления.
7 Х – установленная величина в режиме воспроизведения фиктивной мощности, Х
п
– значение
предела воспроизведения фиктивной мощности.
* На выходе усилителя силы тока Н4-14.
** HD – режим работы с увеличенным измерительным током.
Лист № 13
Всего листов 16
Значение
220
±
22
от 48 до 52
300
308
177
257
8/6,5
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность (с максимальным отбором мощности на
пределе 10 А), В·А, не более
Габаритные размеры калибратора Н4-14 и усилителя тока Н4-14,
мм, не более
- высота
- ширина
- длина
Масса, калибратор/усилитель тока, кг, не более
Условия эксплуатации:
- температура окружающей среды,
°
С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
Средний ресурс работы, ч
от +5 до +40
до 90 при +25
°
С
от 70 до 106,7
10
10000
10000
Знак утверждения типа
наносится методом трафаретной печати на лицевую панель калибраторов универсальных Н4-14
и типографским способом на титульный лист формуляра и руководства по эксплуатации.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
1 шт.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Калибратор универсальный Н4-14 КМСИ.411182.027
Усилитель тока Н4-14 КМСИ.411582.041
Запасные части и принадлежности калибратора
КабельКМСИ.685619.020
СоединительКМСИ.685631.036
СоединительКМСИ.685631.036-01
СоединительКМСИ.685631.037
СоединительКМСИ.685631.037-01
СоединительКМСИ.685631.038
СоединительКМСИ.685631.038-01
СоединительКМСИ.685631.054-02
СоединительКМСИ.685631.054-03
СоединительКМСИ.685631.064
СоединительКМСИ.685631.064-01
Переход тройниковыйBNC-T
Кабель сетевойSCZ-1
Вставка плавкая ВП2Б-1В 2А 250 ВАГ0.481.304 ТУ
Кабель USB A-USB B 1,8 м
Кабель ПАТЧ-КОРД UTP, RJ-45, cat.5E, 2 м
Запасные части и принадлежности усилителя тока
Лист № 14
Всего листов 16
Количество
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
1 экз.
1 экз.
1 экз.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
НаименованиеОбозначение
Соединитель КМСИ.685631.035
Соединитель КМСИ.685631.035-01
Соединитель КМСИ.685631.064-01
Кабель сетевой SCZ-1
Упаковка
ПортфельМодель 1223604/1
Транспортная тараКМСИ.321146.001-02
Эксплуатационная документация
Калибратор универсальный Н4-14. Руководство поКМСИ.411182.026 РЭ
эксплуатации. Часть 1
Калибратор универсальный Н4-14. ФормулярКМСИ.411182.026 ФО
Поставка по отдельному заказу
Калибратор универсальный Н4-14. Руководство по
КМСИ.411182.026 РЭ1
эксплуатации. Часть 2
Блок нагрузок и делителейКМСИ.434159.002
Катушка токовая КТ-400КМСИ.411582.049
Катушка токовая КТ-1000КМСИ.411582.051
Катушка токовая. ПаспортКМСИ.411582.043 ПС
Квадратурный фазовращательКМСИ.411155.009
Запасные части и принадлежности квадратурного фазовращателя
СоединительКМСИ.685631.064-01
Кабель сетевойSCZ-1
Вставка плавкая ВП2Б-1В 0,25 А 250 ВАГ0.481.304 ТУ
Квадратурный фазовращатель. ПаспортКМСИ.411155.009 ПС
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу КМСИ.411182.026 РЭ Калибратор универсальный Н4-14. Руко-
водство по эксплуатации, раздел 7 «Методика поверки», утвержденному ФБУ «Краснодарский
ЦСМ» 20.11.2017 г.
Основные средства поверки:
- рабочие эталоны сопротивления 1-го разряда по Приказу Федерального агентства по
техническому регулированию и метрологии от 15 февраля 2016 г. N 146;
- катушка электрического сопротивления измерительная Р310 (регистрационный номер
1162-58), воспроизведение сопротивления постоянному току 0,001 Ом, 1 разряд;
- катушка электрического сопротивления измерительная Р3031/2 (регистрационный но-
мер 11373-88), воспроизведение сопротивления постоянному току 0,01 Ом, 1 разряд;
- катушка электрического сопротивления измерительная Р3031/2 (регистрационный но-
мер 11373-88), воспроизведение сопротивления постоянному току 0,1 Ом, 1 разряд;
- катушка электрического сопротивления измерительная Р321 (регистрационный номер
1162-58), воспроизведение сопротивления постоянному току 1 Ом, 1 разряд;
- катушка электрического сопротивления измерительная Р3030 (регистрационный номер
8238-81), воспроизведение сопротивления постоянному току 10 Ом, 1 разряд;
- мера электрического сопротивления однозначная МС3005(регистрационный номер
12757-91), воспроизведение сопротивления постоянному току 10
2
; 10
3
; 10
4
; 10
5
Ом,1 разряд;
- меры сопротивления переменного тока МС-100; МС-10; МС-1; МС-01 – соответственно
100; 10; 1; 0,01 Ом, (регистрационный номер 51137-12), 2 разряд;
- мультиметр 3458А (регистрационный номер 25900-03);
- вольтметр-калибратор В2-43 (регистрационный номер 30362-10);
- мультиметр В7-64/1 (регистрационный номер 16688-97);
Лист № 15
Всего листов 16
- мультиметр В7-84 (регистрационный номер 38358-08);
- мегомметр М4100/4 (регистрационный номер 3424-73);
- калибратор универсальный Н4-11 (регистрационный номер 25610-03);
- измеритель разности фаз Ф2-28 (регистрационный номер 7876-80);
- осциллограф МSО4104В (регистрационный номер 48468-11);
- измеритель нелинейных искажений СК6-13 (регистрационный номер 10227-85);
- вольтметр переменного тока В3-71/1 (регистрационный номер 16689-97);
- частотомер Ч3-63 (регистрационный номер 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится в правом верхнем углу передней панели. Знак
поверки в виде оттиска наносится в формуляре (при первичной поверке) и на мастичную плом-
бу, закрывающую доступ к винтам крепления верхней панели базового блока калибратора и
блока усилителя тока, а также на задней панели блока калибратора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к калибраторам
универсальным Н4-14
ГОСТ 2.601-2013 Единая система конструкторской документации (ЕСКД). Эксплуатаци-
онные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-
ческие условия
ГОСТ 12.2.091-2012 (IEC61010-1:2001) Безопасность электрического оборудования для
измерений, управления и лабораторного применения. Часть 1. Общие требования
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и
лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие тре-
бования
ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне 1·10
-16
÷30 А
ГОСТ 8.027-2001 ГСИ Государственный первичный эталон и государственная повероч-
ная схема для средств измерений электродвижущей силы и постоянного напряжения
Приказ Росстандарта от 15.02.2016г. № 146 Об утверждении Государственной повероч-
ной схемы для средств измерений электрического сопротивления
КМСИ.411182.026 ТУ Калибратор универсальный Н4-14. Технические условия.
Изготовитель
Акционерное общество «Научно-производственная компания «РИТМ»
(АО «Компания «РИТМ»)
ИНН 2311016712
Адрес: Россия, 350072, г. Краснодар, ул. Московская, 5
Телефон (факс): (861) 252-11-05 (252-33-41)
Web-сайт:
E-mail:
Лист № 16
Всего листов 16
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации метрологии и испытаний в Краснодарском крае» (ФБУ «Краснодарский ЦСМ»)
Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а
Телефон (факс): (861)233-76-50 (233-85-86)
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Краснодарский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311581 от 16.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 39075-08 | Вольтметры универсальные цифровые | В7-40 | Частное производственное унитарное предприятие "Завод СВТ", Беларусь, г.Минск | 1 год | Перейти |
| 32471-06 | Тахометры универсальные цифровые | TESTO 470 | Фирма "Testo AG", Германия | 1 год | Перейти |
| 17789-04 | Калибраторы давления | CPC 2090 | Фирма "WIKA Alexander Wiegand GmbH & Co. KG", Германия | 1 год | Перейти |
| 64743-16 | Калибраторы-измерители напряжения и силы тока | Keithley 2450, Keithley 2460, Keithley 2461 | Компания "Tektronix (China) Co., Ltd.", Китай | 1 год | Перейти |
| 68943-17 | Машины испытательные универсальные | LF | Фирма "Walter + Bai AG", Швейцария | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
