Резервуары (танки) стальные вертикальные РВС-400, РВС-250, ГРСИ 72056-18
Номер госреестра:
72056-18
Наименование СИ:
Резервуары (танки) стальные вертикальные
Обозначение типа:
РВС-400, РВС-250
Производитель:
ОАО "Ленское объединенное речное пароходство", г.Якутск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 28 шт. с зав.№ РВС-400: РВС-400/11-СД, РВС-400/12-СД, РВС-400/11-ПБ, РВС-400/12-ПБ, РВС-400/11-ИМ, РВС-400/12-ИМ, РВС-400/11-ММ, РВС-400/12-ММ, РВС-400/11-ЕТ, РВС-400/12-ЕТ, РВС-400/11-ИР, РВС-400/12-ИР, РВС-400/11-ЕХ, РВС-400/12-ЕХ; РВС-250: РВС-250/21-СД, РВС-250/22-СД, РВС-250/21-ПБ, РВС-250/22-ПБ, РВС-250/21-ИМ, РВС-250/22-ИМ, РВС-250/21-ММ, РВС-250/22-ММ, РВС-250/21-ЕТ, РВС-250/22-ЕТ, РВС-250/21-ИР, РВС-250/22-ИР, РВС-250/21-ЕХ, РВС-250/22-ЕХ
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70801
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары (танки) стальные вертикальные РВС-400, РВС-250
Назначение средства измерений
Резервуары (танки) стальные вертикальные РВС-400, РВС-250 предназначены для
измерения объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки
в составе наливного судна (танкера) проекта Ск-2000КН.
Описание средства измерений
Тип резервуаров – стальные вертикальные, номинальной вместимостью 400 м
3
,
РВС-250 м
3
.
Резервуар – стальной вертикальный цилиндрический сосуд с плоской (прямоугольной)
вставкой,снепроницаемойпродольнойпереборкой,спроницаемымипоперечными
переборками (стенками).
Переборки представляют собой обшивку из листовой стали, подкрепленную силовым
набором.
Продольная и поперечные переборки в местах стыка листов в продольном направлении
образуют пояса танка.

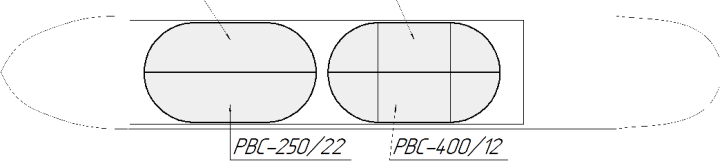

Общий вид, заводские номера и расположение резервуаров РВС-400, РВС-250 на
танкере проекта Ск-2000КН представлены на рисунке 1.
Рисунок 1 – Общий вид, номера и расположение резервуаров на танкере
проекта Ск-2000КН
Налив и отпуск продукта осуществляются через приемно-раздаточные устройства,
расположенные в нижней части танков. Все танки соединены между собой трубопроводами,
проходящими от насосного отделения по днищу танков.
Пломбированиерезервуаров(танков)стальныхвертикальныхцилиндрических
РВС-400, РВС-250 не предусмотрено.
Заводские номера резервуаров и их месторасположение приведены в таблице 1.
Лист № 2
Всего листов 4
Номер резервуара
Таблица 1– Месторасположение и заводские номера резервуаров
Место расположения,
наименование танкера
12
Резервуары (танки) стальные вертикальные РВС–400
РВС-400/11-СД, РВС-400/12-СД«Семен Дежнев»
РВС-400/11-ПБ, РВС-400/12-ПБ«Петр Бекетов»
РВС-400/11-ИМ, РВС-400/12-ИМ«Иван Москвитин»
РВС-400/11-ММ, РВС-400/12-ММ«Механик Маслюк»
РВС-400/11-ЕТ, РВС-400/12-ЕТ«Ермак Тимофеевич»
РВС-400/11-ИР, РВС-400/12-ИР«Иван Ребров»
РВС-400/11-ЕХ, РВС-400/12-ЕХ«Ерофей Хабаров»
Резервуары (танки) стальные вертикальные РВС–250
РВС-250/21-СД, РВС-250/22-СД«Семен Дежнев»
РВС-250/21-ПБ, РВС-250/22-ПБ«Петр Бекетов»
РВС-250/21-ИМ, РВС-250/22-ИМ«Иван Москвитин»
РВС-250/21-ММ, РВС-250/22-ММ«Механик Маслюк»
РВС-250/21-ЕТ, РВС-250/22-ЕТ«Ермак Тимофеевич»
РВС-250/21-ИР, РВС-250/22-ИР«Иван Ребров»
РВС-250/21-ЕХ, РВС-250/22-ЕХ«Ерофей Хабаров»
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
±0,25
Таблица 2 – Метрологические характеристики
Значение
РВС-400
400
РВС-250
250
Номинальная вместимость, м
3
Пределыдопускаемойотносительной
погрешности определения вместимости, %
Таблица 3 – Основные технические характеристики
Значение
РВС-250
Наименование характеристики
РВС-400
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
– 50 до +40
от 84,0 до 106,7
40
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Обозначение
РВС-400
РВС-400
РВС-250
РВС-250
Таблица 4 – Комплектность средства измерений
Наименование
Резервуар (танк) стальной вертикальный
Резервуар (танк) стальной вертикальный. Паспорт
Градуировочная таблица
Резервуар (танк) стальной вертикальный
Резервуар (танк) стальной вертикальный. Паспорт
Градуировочная таблица
Методика поверки
МП 0762-7-2017
Количество
14 шт.
14 экз.
14 экз.
14 шт.
14 экз.
14 экз.
1 экз.
Поверка
осуществляется по документу МП 0762-7-2017 «Инструкция. ГСИ. Резервуары (танки)
стальные вертикальные цилиндрические с прямоугольной вставкой (танкеров и барж).
Методика поверки», утвержденному ФГУП ВНИИР 26 июня 2017 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений
20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к резервуарам
РВС-400, РВС-250
ГОСТ Р 8.595—2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к
методикам выполнения измерений
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Открытое акционерное общество «Ленское объединенное речное пароходство»
(ОАО «ЛОРП»)
ИНН 1435029085
Адрес: РФ, Республика Саха (Якутия), 677980, г. Якутск, ул. Дзержинского, д. 2
Телефон/факс: +7 (4112) 408-009/+7 (4112) 420-011
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс +7 (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
