Манометры деформационные показывающие Type F, ГРСИ 72041-18
Номер госреестра:
72041-18
Наименование СИ:
Манометры деформационные показывающие
Обозначение типа:
Type F
Производитель:
Компания "Cameron", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 56476, 65623
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70785
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры деформационные показывающие Type F
Назначение средства измерений
Манометры деформационные показывающие Type F (далее по тексту – манометры)
предназначены для измерений избыточного давления газа в манифольде дросселирования в
составе плавучей полупогружной буровой установки ППБУ «Nanhai 8», г. Мурманск.
Описание средства измерений
Принцип действия манометров основан на уравновешивании измеряемого давления
силой упругой деформации трубчатой пружины с одним глухим концом (трубка Бурдона).
Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом,
преобразующим деформацию пружины в угол поворота шкалы.
Корпус манометра изготовлен из нержавеющей стали, без наполнения корпуса.
Общий вид манометра представлен на рисунке 1.

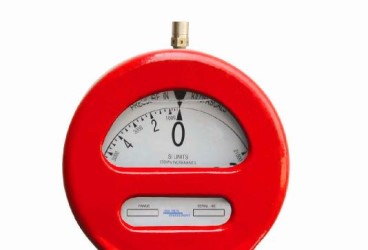

Рисунок 1 – Внешний вид манометра деформационного показывающего Type F
Пломбирование манометра не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
±2,5
±0,8
Значение характеристики
от 0 до 15000
от 0 до 104
2,5
2,5
Таблица 1 – Метрологические и технические характеристики
Наименование характеристики
Диапазон измерений давления, psi
МПа
Пределы основной допускаемой приведенной (к диапазону
измерений) погрешности, %
Класс точности
Вариация показаний, %
Пределыдопускаемойдополнительнойприведенной(к
диапазону измерений) погрешности, вызванной отклонением
температуры от нормальных условий (от +15 до +25 °С), %/10 °С
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
Габаритные размеры (диаметр шкалы × глубина × высота), мм
Масса, кг
от -40 до +60
80
67×33×134
1
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 2 – Комплектность
Наименование
Манометр деформационный показывающий Type F
Паспорт
Количество
2 шт.
2 экз.
Поверка
осуществляетсяпоМИ2124-90«Рекомендация.ГСИ.Манометры,вакуумметры,
мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие.
Методика поверки».
Основное средство поверки:
манометризбыточногодавлениягрузопоршневойМП-25002-горазрядапо
ГОСТ Р 8.802-2012 (Регистрационный № 47376-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к манометрам деформационным
показывающим Type F
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и
тягонапоромеры. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
Лист № 3
Всего листов 3
Изготовитель
Компания «Cameron», США
Адрес: Park Towers South, Houston, Texas
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Энергодиагностика»
(ООО «Энергодиагностика»)
ИНН 7727255565
Адрес: 117218, г. Москва, ул. Кржижановского, д. 21/33, корп. 1
Телефон/факс: (499) 124-27-37/125-74-66
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77/437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
