Расходомеры воздуха AccuBalance мод. 8380, ГРСИ 72032-18
Номер госреестра:
72032-18
Наименование СИ:
Расходомеры воздуха
Обозначение типа:
AccuBalance мод. 8380
Производитель:
Фирма "TSI Instruments Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.08.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70776
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры воздуха серии «AccuBalance» модель 8380
– расходомер)
вентиляции и
Назначение средства измерений
Расходомеры воздуха серии «AccuBalance» модель 8380 (далее
предназначены для измерений объемного расхода воздуха в системах
кондиционирования воздуха.
Описание средства измерений
Принцип действия расходомера при измерении объемного расхода воздуха основан на
методепеременногоперепададавлений,возникающеговконфузоре-первичном
преобразователе потока воздуха, имеющего форму прямоугольного кожуха, с размещенным в
нем основанием, c крестообразными элементами конструкции, имеющими приемники
давления. Входные отверстия приемников динамического давления расположены навстречу
набегающему потоку, а приемников статического давления перпендикулярно потоку. Давление
воздуха от приемников давления поступает в микроманометр 8380 с датчиками. Где
преобразуется ими в электрический сигнал низкого уровня, который после аналого-цифрового
преобразования, с последующей обработкой с помощью микропроцессора микроманометра
8380, поступает на жидкокристаллический дисплей, в виде результатов измерений объемного
расхода, абсолютного давления, разности давлений и индикации скорости. Закрепленный в
основании расходомера датчик температуры передает результат измерений в микроманометр
8380, что позволяет контролировать температуру, а при использовании опционного зонда –
температуру и относительную влажность воздушного потока.
Общий вид расходомера показан на рисунке 1.
Расходомер состоит из конфузора (1) – для измерения объемного расхода воздуха, со
встраиваемым выпрямителем потока (2), микроманометра 8380 с датчиками (3), основания (4) –
с приемниками давлений в гребенке потока (5), датчика температуры (6), клапана
противодавления (7) и четырех монтажных опор.
1
2
3
B

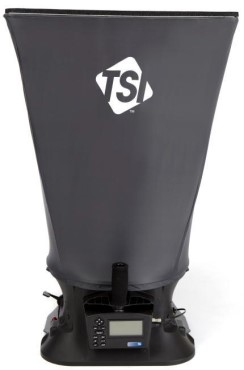

Рисунок 1 – Общий вид расходомера и его основания
4
7
Клапан
противодавления
8 Монтажная
опора для штанги
кожуха (4 шт.)
6
Датчик температуры
e
r
5
Гребенка потока
Лист № 2
Всего листов 5
Внешний вид микроманометра 8380 показан на рисунке 2.
Для исключения возможности непреднамеренных и преднамеренных изменений
измерительной информации и для предотвращения несанкционированного вскрытия, на винт
крепления двух частей корпуса микроманометра 8380, наносится мастика на которую
наносится знак поверки или пломбирующая наклейка, как показано на рисунке 2.

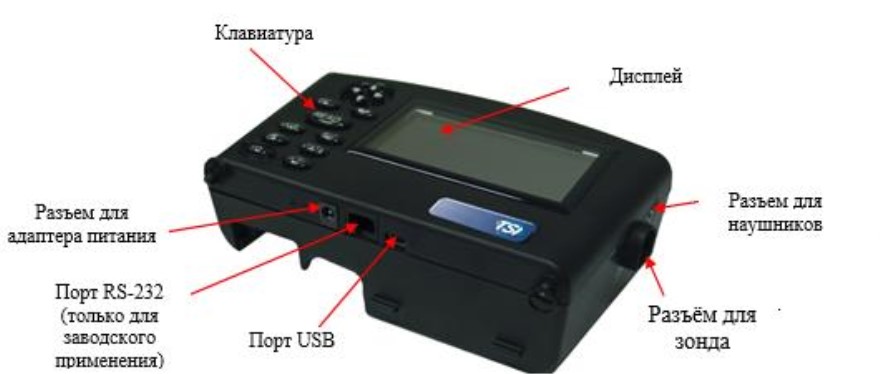

Рисунок 1 – Общий вид микроманометров модели 8380 (спереди)

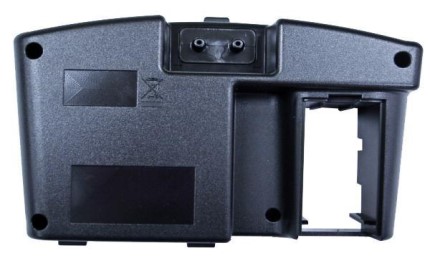

Рисунок 2 - Общий вид микроманометров 8380 (сзади) и
схема пломбировки с нанесением знака поверки
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее – ПО), которое уста-
навливается в энергонезависимую память микроманометра 8380 при изготовлении, в процессе
эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через ка-
кой-либо интерфейс.
В функции ПО входит сбор измерительной информации, ее обработка, представление
на дисплее, хранение результатов во flash памяти, возможна передача измеренных и вычис-
ленных значений через интерфейс связи Bluetooth мобильным устройствам (смартфонам или
планшетам).
Пределы допускаемой погрешности расходомеров установлены с учетом влияния ПО
на метрологические характеристики.
Идентификационные данные ПО приведены в таблице 1.
Место нанесения
знака поверки
Трубки для дифференциального
давления
Отсек для батарей
Лист № 3
Всего листов 5
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
-
1.1X.Y
-*
где Х и Y принимают значения от 0 до 9.
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
Конструкция расходомеров исключает возможность несанкционированного влияния на
ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от
преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристики
Значение
от 85 до 4250
±(3% от Q
изм
+ 12 м
3
/ч), где Q
изм
– изме-
ряемое значение объемного расхода
от 700 до 1100
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений объемного расхода, м
3
/ч
Пределы допускаемой погрешности
измерений объемного расхода
Диапазон измерений абсолютного давления, гПа
Пределы допускаемой относительной погрешности
измерений абсолютного давления, %
Диапазон измерений разности давлений, Па
Максимально безопасная разность давлений, кПа
Пределы допускаемой абсолютной погрешности
измерений разности давлений
Диапазон показаний температуры,
о
С
Диапазон показаний скорости воздуха, м/с
Диапазон показаний относительной влажности, %
±2
от 24 до 3670
37,5
±(2% от Р
изм д
+ 0,025 Па),
где Р
изм д
– измеряемое значение
разности давлений
от -10 до +60
от 0 до 78
от 5 до 95
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Напряжение электропитания (от 4-х аккумуляторных бата-
реек типа АА), В
Потребляемая мощность, Вт, не более
Габаритные размеры микроманометра 8380 (Д х В х Ш), мм
Масса микроманометра 8380 (с батареями), кг
Диапазон рабочих температур,
о
С
Средняя наработка на отказ, ч
Средний срок службы, лет
6
9,6
192 х 126 х 60
0,56
от +15 до +25
6000
6
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и заднюю
панель корпуса микроманометра 8380 в виде наклейки.
Лист № 4
Всего листов 5
Комплектность средства измерений
Таблица 4 –Комплектность
Наименование
1
Расходомер воздуха
Количество
3
1 шт.
Комплект принадлежностей
Комплект эксплуатационных документов
Методика поверки
Обозначение
2
серии «AccuBalance»
модель 8380
--
МЦКЛ.0237.МП
1 шт.
1 компл.
1 экз.
Поверка
осуществляетсяподокументуМЦКЛ.0237.МП«ГСИ.Расходомерывоздухасерии
«AccuBalance» модель 8380. Методика поверки», утвержденному ЗАО КИП «МЦЭ»
28.03.2018 г.
Основные средства поверки:
- рабочий эталон единицы объемного расхода газа 1 разряда по ГОСТ Р 8.618-2014,
диапазон измерений объемного расхода от 1 до 6500 м
3
/ч, с пределами допускаемой
относительной погрешности от ±0,3 % до ±0,5 %;
- рабочий эталон единицы избыточного давления 1 разряда по ГОСТ Р 8.802-2012 -
диапазон воспроизведения разности давлений от 0,02 до 25 кПа, класса точности 0,02;
- рабочий эталон единицы избыточного давления 2 разряда по ГОСТ Р 8.802-2012,
диапазон измерений от минус 95 до 250 кПа, класса точности 0,05;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбу, установленную в
соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам
воздуха серии «AccuBalance» модель 8380
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объ-
емного и массового расхода газа
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4·10
4
Па
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избы-
точного давления до 250 МПа
Техническая документация фирмы изготовителя «TSI Incorporated»
Изготовитель
Фирма «TSI Instruments Ltd.», Великобритания
Адрес: Stirling Road, Cressex Business Park, High Wycombe, Bucks, HP12 3ST,
United Kingdom
Телефон: +44 (0) 149 4 459200
Факс: +44 (0) 149 4 459700
Е-mail:
Лист № 5
Всего листов 5
Заявитель
«ECM ECO Monitoring, a.s.», Словакия
Адрес: Nevädzová 5, 821 01 Bratislava, Slovak Republic
Телефон: +421 2 4822 4811, факс: +421 2 4822 4823
E-mail:
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
E-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»_____________ 20__ г.
