Номер госреестра:
72007-18
Наименование СИ:
Устройства сбора и передачи данных
Обозначение типа:
RTR8
Производитель:
ООО "Матрица", г.Балашиха
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.08.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70751
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства сбора и передачи данных RTR8
Назначение средства измерений
Устройства сбора и передачи данных RTR8 (далее – УСПД) предназначены для измерений
и учета электрической энергии и мощности, интервалов времени, а также для обеспечения
автоматизированного обмена данными между информационно-вычислительным комплексом
(ИВК) и статическими счетчиками электрической энергии, по открытым протоколам передачи
данных при работе в составе автоматизированных информационно-измерительных систем
коммерческого учета электроэнергии (АИИС КУЭ).
Описание средства измерений
Принцип действия УСПД основан на обработке измерительной информации, собираемой
со счетчиков, сохранении полученной информации в энергонезависимой памяти и выдачи
накопленной информации по запросу из ИВК.
Областью применения УСПД являются измерение и учет электроэнергии в жилых домах,
коттеджах, офисах, на объектах общественного назначения и производственных объектах в
составе автоматизированных информационно-измерительных систем коммерческого учета
электроэнергии АИИС «Матрица», а так же в других системах, в качестве информационно-
вычислительного комплекса энергообъекта (ИВКЭ).
УСПД предназначены для эксплуатации внутри помещений и могут устанавливаться в
электрических подстанциях, других помещениях или на опорах линии электропередач, в
электромонтажных шкафах обеспечивающих защиту от воздействия прямых солнечных лучей и
атмосферных осадков.
В местах установки УСПД должны обеспечиваться климатические условия, описанные в
таблице3.
УСПД разработаны в виде модульной конструкции, собранной в одном корпусе, что
значительно ускоряет процесс восстановления работоспособности устройств и позволяет
производить ремонт УСПД на месте установки, заменой вышедшего из строя модуля. Являются
функционально законченными устройствами, однако для расширения функциональности
допускается подключение к имеющимся разъёмам интерфейсов дополнительных модулей,
таких как модемы связи и GPS/ГЛОНАС датчики точного времени.
УСПД в своем составе содержат:
- кросс-плату, обеспечивающую взаимодействие всех остальных модулей;
- плату блока питания;
- плату резервного питания;
- плату центрального процессора;
- плату GSM-модема в зависимости от модификации;
- плату PLC-модемов, одну или две в зависимости от модификации;
- платы других типов модемов, в зависимости от модификации.
На передней панели УСПД располагаются светодиодные индикаторы функционирования
каждого из блоков.
УСПД обеспечивают измерение и хранение электрической энергии и мощности в
соответствии с таблицей 1.
Тип данных
Электроэнергия активная
потребленная, отпущенная
Вт∙ч
Таблица 1 – Измеряемые физические величины
Измеряемая физическая
величина
Размер-
ность
показания на конец месяца суммарно и по тарифам,
показания на конец суток суммарно и по тарифам,
показания на конец каждых 1, 5, 10, 15, 30, 60
минут текущего часа суммарно и по тарифам,
значение за период суммарно и по тарифам
Лист № 2
Всего листов 8
Электроэнергия реактивная
потребленная, отпущенная
Продолжение таблицы 1
показания на конец месяца суммарно и по тарифам,
показания на конец суток суммарно и по тарифам,
вар∙чпоказания на конец каждых 1, 5, 10, 15, 30, 60
минут текущего часа суммарно и по тарифам,
значение за период суммарно и по тарифам
Электрическая мощность
активная потребленная,
отпущенная
мгновенное значение, суммарное и по квадрантам
Вт
Электрическая мощность
реактивная потребленная,
отпущенная
мгновенное значение, суммарное и по квадрантам
вар
Электрическая мощность
полная потребленная,
отпущенная
мгновенное значение, суммарное и по квадрантам
В·А
Основные функции УСПД:
- автоматический поиск и регистрация счетчиков, включение в схему опроса;
- сбор учетных данных и журналов событий со счетчиков, как в автоматическом режиме,
так и по запросу;
- накопление собранной информации в энергонезависимой памяти и передача собранной
информации по запросу на уровень ИВК, через доступные интерфейсы и подключенные
модемы;
- приём от ИВК, сохранение в энергонезависимой памяти и передача на счетчики,
информации о параметрировании и команд управления (тарифные сетки, различные
ограничители, рассылка предупреждений и т.д.);
- приём от ИВК информации о настройках функционирования УСПД и сохранение в
энергонезависимой памяти;
- ведение журналов событий (рестарт УСПД, включение/отключение интерфейсов связи,
регистрация/разрегистрация счетчиков, синхронизация времени, вход операторов через веб-
интерфейс,регистрация вскрытия крышки корпуса, результаты самодиагностики и др.) и
передача журналов на уровень ИВК;
- автоматическое самодиагностирование каждый раз при включении и не менее одного
раза в секунду, при этом проверяются следующие узлы: ОЗУ и целостность программного
обеспечения, флеш-память, внутренняя шина данных, датчик температуры и температура
внутри корпуса, вскрытие крышки корпуса, блок питания, дата и время, работа сетевых
интерфейсов;
- измерение времени;
- синхронизация часов УСПД с серверами точного времени;
- синхронизация часов счетчиков со своими часами;
- обеспечение корректного завершения работы при пропадании внешнего питания с
сохранением в энергонезависимой памяти измеренных данных;
- обеспечение питания часов УСПД от встроенного источника питания - литиевая
батарея, при пропадании внешнего питания;
- обеспечение автоматического перехода на питание от внешнего резервного источника
питания постоянного тока, при его наличии;
- обеспечение взаимодействия оператора с УСПД с помощью любого интернет-браузера
через встроенный веб-интерфейс;
- обеспечение прямого доступа к счетчикам с уровня ИВК.
УСПД имеют программную блокировку доступа к изменяемым параметрам и
перепрограммирования в виде паролей доступа и механическую блокировку доступа к
разъемам интерфейсов в виде пломбируемых крышек.
Лист № 3
Всего листов 8
Конфигурирование (изменение параметров функционирования) УСПД и чтение
собранных данных может быть произведено при помощи встроенного веб-интерфейса или с
помощью любого ssh-клиента (например putty) по цифровым интерфейсам USB, Ethernet,
2G/3G/4G в зависимости от модификации.
Порядок подключения и основные настройки приводятся в руководстве по эксплуатации
на прибор.
Структура условного обозначения УСПД приведена на рисунке 1.

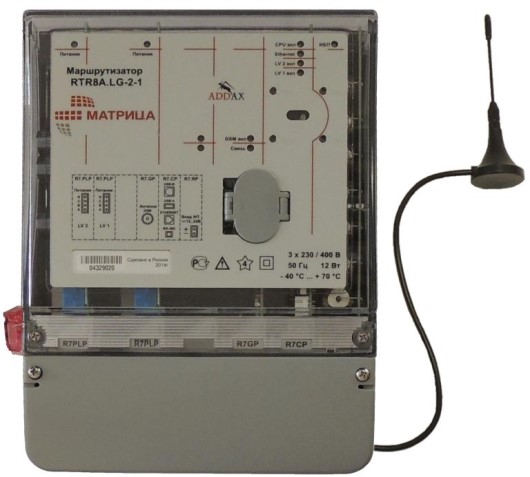

Фото общего вида УСПД с указанием схемы пломбирования от несанкционированного
доступа приведены на рисунке 2.
Рисунок 1 – Структура условного обозначения УСПД RTR8
Тип прибора: RTR - Устройство сбора и
передачи данных производства ООО «Матрица»
Версия системы ADDAX: 8-я
RTR8Х.ХХ-Х-Х-Х/Х
Код функциональности (по степени сложности):
L – Lite (урезанная функциональность)
Е – Extra (расширенная функциональность)
A – Advanced (добавленная функциональность
относительно кода Е)
Тип интерфейсов связи со счетчиками, доступный в данной
модификации (одна или сочетание букв):
L – PL LV
Rs – RS-485
Тип основного интерфейса связи с информационно-вычислительным
комплексом, доступный в данной модификации (одна или сочетание
букв):
G – 2G (GSM/GPRS)
U – 3G (UMTS, CDMA2000)
H – 3,5G / 4G(HSPA, HSPA+ / LTE)
E – Ethernet
Число PLC-модемов связи со счетчиками, доступных в данной
модификации:
1 – подключение к одному трехфазному отводящему фидеру
2 – подключение к двум трехфазным отводящим фидерам
Версия сборки:
0...9 – любая десятичная цифра. Версия сборки используется для внутризаводской
идентификации УСПД, которая учитывает модернизацию прибора без изменения
функциональных и метрологических характеристик
(Последующая часть обозначения может не использоваться)
- Интерфейс для подключения дополнительных модулей / используемый дополнительный
модуль:
R – интерфейс RS-485
U – интерфейс USB
G – дополнительный модуль - GSM/GPRS-модем
H – дополнительный модуль - универсальный 2G/3G/4G/CDMA-модем
F – дополнительный модуль - радиомодем, например: ZigBee, LoRa, NB-IoT, 433 МГц,
868 МГц или иные
T– дополнительный модуль - GPS/ГЛОНАС модуль синхронизации
Лист № 4
Всего листов 8
Рисунок 2 - Схема пломбирования УСПД RTR8
Программное обеспечение
Программное обеспечение (ПО) структурно разделено на метрологически значимую и
метрологически незначимую части. Метрологически незначимая часть содержит в себе
прикладнуюикоммуникационнуюсоставляющую.Возможныизменениятольков
метрологически незначимой части ПО, при этом метрологически значимая часть остается
неизменной. Метрологически незначимая часть ПО может быть обновлена локально или
удаленно.
Предусмотрено разграничение прав доступа для перепрограммирования и настройки
УСПД в соответствии с уровнями доступа при помощи авторизации оператора (ввод логина и
пароля).
Влияние ПО на достоверность воспроизведения показаний полученных от счетчиков
находится в границах, обеспечивающих метрологические характеристики, указанные в таблице
3. Данные, хранящиеся в энергонезависимой памяти УСПД, имеют дискретность. Диапазон
представления, длительность хранения и округления результатов не влияют на достоверность
воспроизведения показаний полученных от приборов учета.
Идентификационные данные ПО приведены в таблице 2.
Место нанесения
знака поверки
Места установки пломбы с
оттиском энергоснаб-
жающей организации для
защиты от несанкциониро-
ванного доступа
Место установки
пломбы
завода-изготовителя
Лист № 5
Всего листов 8
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Примечание:
* номер версии ПО определяют первые две цифры, разделенные точкой (8.0, 8.1, 8.2 и выше), в
качестве следующих символов «X.X» могут использоваться десятичные цифры от 0 до 9.
Таблица 2 – Идентификационные данные ПО
Идентификационные данные (признаки)
Значение
RTR.8.0.X.X
RTR.8.0.X.X
*
–
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
от 0 до 10
8
Номинальное фазное напряжение питания, В
230
Диапазон рабочего фазного напряжения питания, В
от 100 до 350
Номинальная частота, Гц
50
Рабочий диапазон частоты питающего напряжения, Гц
50±2,5
Активная потребляемая мощность в сумме по трем фазам, Вт, не более
12
от 12 до 24
Таблица 3 – Метрологические и технические характеристики
Параметр
1
Значение
2
Диапазон измерений электрической энергии:
активной, Вт·ч
реактивной, вар·ч
от 0 до 2∙10
9
Диапазон измерений электрической мощности:
активной, Вт
реактивной, вар
полной, В·А
Пределы допускаемой абсолютной погрешности при измерении:
- активной электрической энергии, Вт∙ч
- реактивной электрической энергии, вар∙ч
- активной электрической мощности, Вт
- реактивной электрической мощности, вар
- полной электрической мощности, В·А
±1
Пределы абсолютной погрешности хода часов в сутки, при
отсутствии внешней синхронизации, c
±
5
Пределы абсолютной погрешности хода часов в сутки, при внешней
синхронизации не реже одного раза в 3 часа, c
±
0,5
Пределы дополнительной температурной погрешности хода часов в
сутки в рабочем диапазоне температур, с/°С
±0,1
Полная потребляемая мощность в сумме по трем фазам, В·A,
не более
30
Диапазон напряжений внешнего источника бесперебойного питания
постоянного тока, В
Лист № 6
Всего листов 8
1
2
2
Синхронизация времени от NTP сервера
есть
Интерфейсы для связи с ИВК и синхронизации времени в УСПД
Интерфейсы для связи со счетчиками, и синхронизации времени в
счетчиках
Локальный интерфейс для настройки, съема измерительной
информации и синхронизации встроенных часов
1000
2000
автоматическое, по мере
накопления информации
Автоматическая самодиагностика
Ведение журналов событий с фиксацией времени и даты
Датчик вскрытия корпуса
от – 40 до +70
от – 50 до +70
95
от 60,0 до106,7 (от 460 до 800)
23
±
5
30-80
Продолжение таблицы 3
Сила тока потребляемого от внешнего источника бесперебойного
питания постоянного тока, А, не более
2G (GSM/GPRS)
3G (UMTS, CDMA2000)
4G (HSPA, HSPA+ , LTE)
USB,
Ethernet,
RS-485
RS485,
PLC-0,4 кВ, модуляция
FSK, SFSK и OFDM
оптический порт в
соответствии с ГОСТ IEC
61107-2011,
USB тип B
Поддержка объектной модели данных стандарта МЭК 62056 (DLMS/COSEM)
есть
Максимальное количество счетчиков шт., подключаемых к:
УСПД оборудованным одним PLC модемом
УСПД оборудованным двумя PLC модемами
Суммарное максимальное количество записей информации об
измерениях и состоянии приборов учета, собственном состоянии,
настроек и команд управления, ед., не менее
20 000 000
Распределение памяти для сохранения записей информации об
измерениях и состоянии приборов учета, собственном состоянии,
настроек и команд управления
Глубина хранения информации об измерениях и состоянии приборов
учета, собственном состоянии, настроек и команд управления в
энергонезависимой памяти при отсутствии внешнего, резервного или
питания от внутренней батареи, лет, не менее
3,5
при включении,
непрерывно во время
функционирования
Есть
Есть, все модификации
Климатические условия эксплуатации, транспортирования и
хранения:
диапазон температур при эксплуатации, °C
диапазон температур при хранении и транспортировании, °C
относительная влажность воздуха %, при 30 °С, не более
атмосферное давление кПа (мм рт. ст.)
Нормальные условия измерений:
температура окружающего воздуха, °C
относительная влажность воздуха, %
Лист № 7
Всего листов 8
1
IP51
IP30
Средняя наработка на отказ, ч, не менее
Продолжение таблицы 3
2
Степень защиты, обеспечиваемая оболочкой:
корпус
панель разъемов
Масса, кг, не более
Габаритные размеры, мм
Средний срок службы, лет, не менее
1,45
184×262×88
24
180 000
Знак утверждения типа
наносят на щиток (шильдик) на лицевой панели УСПД методом штемпелевания (шелкографии,
наклейки) или методом лазерной гравировки, на титульный лист паспорта и руководства по
эксплуатации - типографским способом.
Комплектность средства измерений
Комплектность приведена в таблице 4.
Антенна GSM модема
-
-
по 3 шт. каждого
изделия
-
-
1 компл.
Примечание:
1)
В силу большого объема, руководство по эксплуатации не распространяется на бумажном
носителе и находится в свободном доступе в сети Интернет по адресу:
2)
Методика поверки и сервисное ПО высылается по требованию организации, производящих
поверку УСПД. Комплект оптоголовки (CM.Bus) приобретается отдельно.
3)
Допускается групповая отгрузка с использованием многоместной упаковочной коробки.
Таблица 4 – Комплектность УСПД
Наименование
Обозначение
Количество
УСПД
УСПД RTR8A.LG-2-1 (пример)
1 шт.
при наличии GSM-
модема
Комплект крепёжных изделий:
- винт DIN7985 M5x16-H
- гайка DIN934 M5
- шайба DIN433 5,3
Комплект вилок - ответных частей
к блоку разъемов
Стяжки кабельные пластиковые
состав определяется
модификацией УСПД
5 шт.
-
ADDM.411152.ххх ПС
ADDM.411152.525 РЭ
ADDM.411152.525 МП
1 шт.
1 шт.
По запросу
Паспорт
Руководство по эксплуатации
1)
Методика поверки
2)
Сервисное ПО, Комплект
оптоголовки (CM.Bus)
2)
Потребительская тара
3)
-
1 шт.
Поверка
осуществляется по документу ADDM.411152.525 МП «Устройства сбора и передачи данных
RTR8. Методика поверки», утвержденному ФГУП «ВНИИМС» 6 апреля 2018 г.
Лист № 8
Всего листов 8
Основные средства поверки:
- счетчик электрической энергии однофазный серии NP71 (регистрационный номер в
Федеральном информационном фонде 48362-11);
- установка автоматическая многофункциональная для поверки счётчиков электрической
энергии SJJ-1, (регистрационный номер в Федеральном информационном фонде 37404-08);
- Радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы
GlobalPositioningSystem (GPS), (регистрационный номер в Федеральном информационном
фонде 27008-04);
- Установка для проверки электрической безопасности GPI-825 (регистрационный номер
в Федеральном информационном фонде №30010-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт и (или) УСПД.
Сведения о методиках (методах измерений)
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам
сбора и передачи данных RTR8
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков,
тарификации и управления нагрузкой. Прямой локальный обмен данными
ТУ 4255-706-73061759-14 (с изменениями 1) «Устройства сбора и передачи данных
RTR». Технические условия
Изготовитель
Общество с ограниченной ответственностью «Матрица» (ООО «Матрица»)
ИНН 5012027398
Адрес: 143989, Россия, Московская область, г. Балашиха, мкр. Железнодорожный, ул.
Маяковского, д.16
Телефон (факс): 8 (495) 225-80-92, 8 (495) 522-89-45
E-mail:
Web-cайт: matritca.ru.
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): 8 (495) 437 55 77, 8 (495) 437 56 66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 50471-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Богандинская" Свердловской ЖД - филиала ОАО "Российские Железные Дороги" в границах Тюменской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 64009-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ОАО "АК "Транснефть" в части АО "Транснефть - Приволга" по БКНС "Бугуруслан" | Нет данных | ООО "ИЦ "Энергия", г.Иваново | 4 года | Перейти |
| 42039-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/10 кВ "Черемшанская" - АИИС КУЭ ПС 220/110/10 кВ "Черемшанская" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 13165-92 | Часы электронно-механические кварцевые с показанием фаз Луны с механизмом 56212 | Нет данных | ПО "Янтарь", г.Орел | Нет данных | Перейти |
| 69292-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Лесозаводск | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
