Комплект аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый Нет данных, ГРСИ 71996-18
Номер госреестра:
71996-18
Наименование СИ:
Комплект аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый
Обозначение типа:
Нет данных
Производитель:
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01/4
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70740
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплект аппаратуры энергетической освещенности в диапазоне длин волн
от 0,2 до 0,4 мкм транспортируемый
Назначение средства измерений
Комплект аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4
мкм транспортируемый (далее – комплект аппаратуры) предназначен для поверки средств
измерений энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм.
Описание средства измерений
Комплект аппаратуры состоит из компаратора единицы энергетической освещенности
(далее – ЭО) КВФШ.201219.016.01, включающего:
- диспергирующую систему на основе спектрорадиометра, ламп ДДС-30, ДРГС-12,
ДКсШ-125 с диффузором и линзовым конденсором КВФШ.201219.015.01.01;
- опорный детектор на основе ФЭУ-100 КВФШ.201219.016.01.02;
- блок ЭО спектрозональный для диапазонов УФ-А, УФ-В, УФ-С, УФ от 0,2 до 0,4 мкм
КВФШ.201219.015.01.03;
- блок формирования угловой коррекции чувствительности КВФШ.201219.016.01.04;
-блокконтролярассеянногоизлученияивысшихпорядковдифракции
КВФШ.201219.016.01.05, КВФШ.201219.016.01.06;
- узел линейных перемещений КВФШ.201219.016.01.07;
-устройство управления, хранения и обработки измерительной информации
КВФШ.201219.016.02, включающее универсальный цифровой прибор Щ31, универсальную
вычислительную машину РАМЭК РАМГ.466216.011-153.21.
Принцип действия диспергирующей системы на основе спектрорадиометра, ламп
ДДС-30, ДРГС-12, ДКсШ-125 основан на преобразовании падающего на фотоприемник потока
УФ излучения в электрический сигнал с последующим расчетом энергетической освещенности.
Принцип действия блоков ЭО спектрозонального для диапазонов УФ-А, УФ-В, УФ-С,
УФ от 0,2 до 0,4 мкм и формирования угловой коррекции чувствительности основан на
преобразовании падающего на блок ЭО оптического излучения в электрический сигнал с
последующимрасчетомэнергетическойосвещенностисучетомугловойкоррекции
чувствительности.
Принцип действия блока контроля рассеянного излучения и высших порядков
дифракции основан на использования отрезающих светофильтров для исключении влияния
рассеянного излучения и высших порядков дифракции.
Устройство управления, хранения и обработки измерительной информации основано
на использовании универсальной вычислительной машины РАМЭК.
Общий вид комплекта аппаратуры представлен на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Лист № 2
Всего листов 7

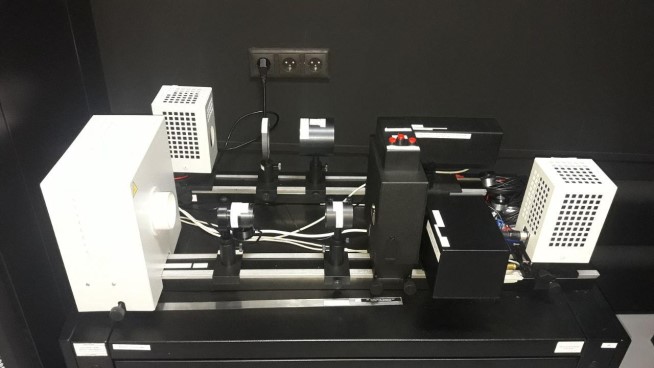

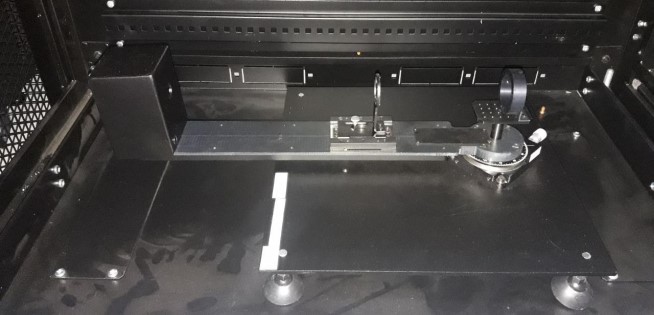

Рисунок 1 - Общий вид компаратора единицы ЭО из состава комплекта аппаратуры
Спектрорадиометр
ФЭУ-100
Лампы ДДС-30,
ДРГС-12, ДКсШ-125 с диффузором и
линзовым конденсором
Блок ЭО спектрозональный
для диапазонов УФ-А,
УФ-В, УФ-С,
Блок
формирования
угловой коррекции
чувствительности
Блок контроля
рассеянного
излучения и высших
порядков
дифракции
Узел
линейных
перемещений
Лист № 3
Всего листов 7

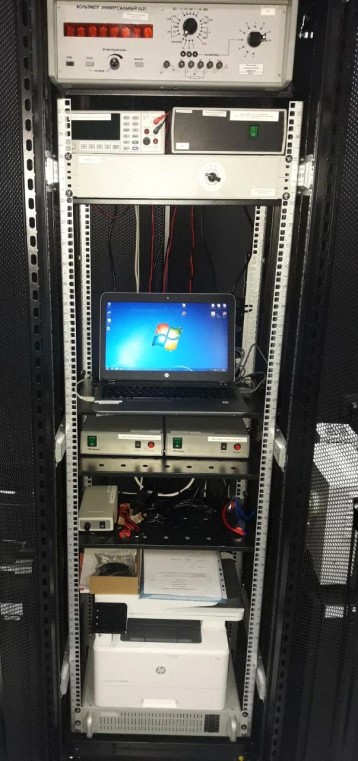

Рисунок 2 - Общий вид и схема пломбировки от несанкционированного доступа
устройства управления, хранения и обработки измерительной информации из состава
комплекта аппаратуры
Программное обеспечение
Управление работой комплекта аппаратуры, обработка результатов измерений
осуществляется с помощью специального программного обеспечения 643.КВФШ.00020-01
(далее - ПО). Обработка результатов измерений также осуществляется с помощью ПО,
установленного на универсальную вычислительную машину РАМЭК. ПО осуществляет
настройку и контроль работы комплекта аппаратуры в процессе эксплуатации, анализирует и
отображает в режиме реального времени значения энергетической освещенности.
ПО позволяет сохранять на жесткий диск персонального компьютера (ПК)
информацию, передаваемую от комплекта аппаратуры, обрабатывать результаты измерений.
ПО записано в энергонезависимой памяти микропроцессора и в энергонезависимой
памяти ПК. Несанкционированный доступ к ПО исключён наличием пароля. Установка
обновленных версий ПО допускается только представителями предприятия – изготовителя.
Идентификационные данные программного обеспечения представлены в таблице 1.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Универсальный цифровой
прибор Щ31
Универсальная
вычислительная машина
РАМЭК
Место пломбирования
Лист № 4
Всего листов 7
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
643.КВФШ.00020-01
1.0
-
Метрологические и технические характеристики
Значение
от 200 до 400
от 10
-4
до 2000
Таблица 2 – Метрологические характеристики
Наименование характеристик
Спектральный диапазон, нм
Диапазон измерений ЭО, Вт/м
2
Пределы допускаемой относительной погрешности измерений
ЭО, %
±10,0
100
150
150
500
600
600
250
300
20
50
20
500
300
300
Значение
от 198 до 242
от 50 до 51
490
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, ВА, не более
Габаритные размеры, мм, не более
Компаратор единицы ЭО
- диспергирующая система на основе спектрорадиометра
высота
ширина
длина
- диспергирующая система на основе ламп ДДС-30, ДРГС-12, ДКсШ-125 с
диффузором и линзовым конденсором
высота
ширина
длина
- опорный детектор на основе ФЭУ-100
высота
ширина
длина
- блок ЭО спектрозональный для диапазонов УФ-А, УФ-В, УФ-С,
УФ 0,2-0,4 мкм
диаметр
длина
- блок формирования угловой коррекции чувствительности
высота
ширина
длина
- блок контроля рассеянного излучения и высших порядков дифракции
высота
ширина
длина
300
200
20
Лист № 5
Всего листов 7
1000
20
1
1,8
13,9
3,6
0,5
7,0
Значение
2000
500
500
Продолжение таблицы 3
Наименование характеристики
- узел линейных перемещений
высота
ширина
длина
Устройство управления, хранения и обработки измерительной
информации
высота
ширина
длина
Масса, кг, не более:
Компаратор единицы ЭО
- диспергирующая система на основе спектрорадиометра,
- диспергирующая система на основе ламп ДДС-30, ДРГС-12,
ДКсШ-125 с диффузором и линзовым конденсором
- опорный детектор на основе ФЭУ-100
- блок ЭО спектрозональный для диапазонов УФ-А, УФ-В, УФ-С,
УФ от 0,2 до 0,4 мкм
- блок формирования угловой коррекции чувствительности
- блок контроля рассеянного излучения и высших порядков
дифракции
- узел линейных перемещений
Устройство управления, хранения и обработки измерительной информации
4,5
0,1
19,6
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, мм. рт. ст.
от +15 до +25
80
от 720 до 760
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность средства измерений
КВФШ.201219.016
КВФШ.201219.016.01
1 шт.
Обозначение
Количество
Таблица 4 – Комплектность средства измерений
Наименование
Комплект аппаратуры энергетической освещенности в
диапазонедлинволнот0,2до0,4мкм
транспортируемый:
Компаратор единицы ЭО:
-диспергирующаясистеманаоснове
спектрорадиометра, лампДДС-30, ДРГС-12,
ДКсШ-125 с диффузором и линзовым конденсором
КВФШ.201219.016.01.01
1 шт.
Лист № 6
Всего листов 7
КВФШ.201219.016.01.03
1 шт.
КВФШ.201219.016.01.04
1 шт.
КВФШ.201219.016.01.05
КВФШ.201219.016.01.06
- узел линейных перемещений
Обозначение
КВФШ.201219.016.01.02
Количество
1 шт.
Продолжение таблицы 4
Наименование
- опорный детектор на основе ФЭУ-100
- блок ЭО спектрозональный для диапазонов УФ-А,
УФ-В, УФ-С, УФ от 0,2 до 0,4 мкм
-блокформированияугловойкоррекции
чувствительности
- блок контроля рассеянного излучения и высших
порядков дифракции
КВФШ.201219.016.01.07
КВФШ.201219.016.02
1 шт.
1 шт.
1 шт.
Устройствоуправления,храненияиобработки
измерительной информации
Специальное программное обеспечение
Руководство по эксплуатации
Методика поверки
643.КВФШ.00020-01
КВФШ.201219.016РЭ
МП 026.М7-18
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 026.М7-18 «Государственная система обеспечения единства
измерений. Комплект аппаратуры энергетической освещенности в диапазоне длин волн
от 0,2 до 0,4 мкм транспортируемый. Методика поверки», утвержденному ФГУП «ВНИИОФИ»
23 апреля 2018 года.
Основные средства поверки:
Государственный первичный эталон по ГОСТ 8.197-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого комплектас требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплекту аппаратуры
энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемому
ГОСТ 8.197-2013 ГСИ. Государственная поверочная схема для средств измерений
спектральной плотности энергетической яркости, спектральной плотности потока излучения,
спектральной плотности энергетической освещенности, спектральной плотности силы
излучения, потока и силы излучения в диапазоне длин волн 0,001-1,600 мкм
Изготовитель
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
ИНН 7702038456
Адрес: 119361, Россия, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail:
Web-сайт:
Лист № 7
Всего листов 7
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Россия, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32953-06 | Комплект светофильтров | К1-К2 | ОАО "Загорский оптико-механический завод" (ЗОМЗ), г.Сергиев Посад | 1 год | Перейти |
| 64685-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС МЭС Востока с использованием элементов АИИС КУЭ тяговых подстанций Дальневосточной ЖД - филиала ОАО "Российские Железные Дороги" в границах Хабаровского края | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 68554-17 | Трансформаторы тока | ТФКН | Запорожский завод высоковольтной аппаратуры, Украина, г.Запорожье | 4 года | Перейти |
| 74032-19 | Трансформаторы напряжения | НКФ-М-330 I У1 | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье | 4 года | Перейти |
| 63748-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Контур" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
