Номер госреестра:
71960-18
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТВ-220
Производитель:
ПО "Уралэлектротяжмаш", г.Свердловск (Екатеринбург)
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 15 шт. с зав.№ ТВ-220-I У2: 2984 1 … 2984 3, 2969-А, 2969-В, 2969-С, 3384 1 … 3384 3; ТВ-220/25: 1656-1 … 1656-3; ТВ-220-26: 756-1 … 756-3 (изготовлены в 1970 - 1984 гг.)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70704
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТВ-220
Назначение средства измерений
Трансформаторы тока ТВ-220 (далее – трансформаторы тока) предназначены для
передачи сигнала измерительной информации приборам измерения, защиты, автоматики,
сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание средства измерений
Принцип действия трансформаторов тока основан на законе электромагнитной
индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в
магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный
первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с
вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы
вторичной обмотки расположены на корпусе трансформатора.

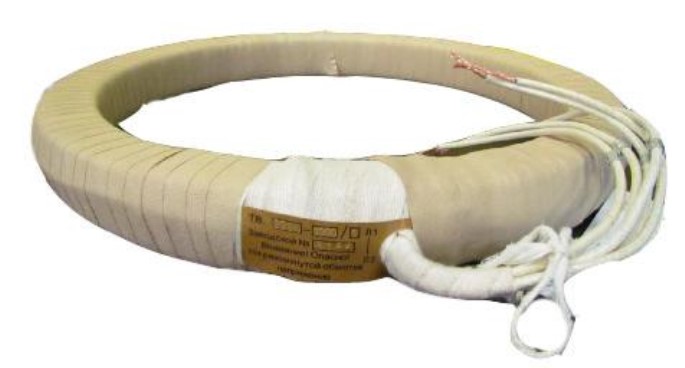

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 – Общий вид средства измерений
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
2984 1, 2984 2, 2984 3
2969-А, 2969-В, 2969-С,
3384 1, 3384 2, 3384 3
0,5
20
Таблица 1 – Метрологические характеристики
Наименование характеристики
Исполнение трансформатора
Значение
ТВ-220-I У2ТВ-220/25 ТВ-220-26
Заводской номер
1656-1,756-1,
1656-2,756-2,
1656-3 756-3
220
1000
5
50
220220
600 1000
5 5
50 50
0,50,5
Номинальное напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Номинальная частота, Гц
Класс точности вторичных обмоток для
измерений и учета
Номинальная вторичная нагрузка, В∙А
с коэффициентом мощности cos φ = 0,8
1050
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды,
°
С
от -45 до +40
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
ТВ-220-I У2
9 шт.
ТВ-220/25
3 шт.
ТВ-220-26
3 шт.
Обозначение
Количество
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока (заводские номера: 2984 1,
2984 2, 2984 3, 2969-А, 2969-В, 2969-С, 3384 1,
3384 2, 3384 3)
Трансформатор тока (заводские номера: 1656-1,
1656-2, 1656-3)
Трансформатор тока (заводские номера: 756-1,
756-2, 756-3)
Трансформатор тока ТВ-220-I У2. Паспорт
Трансформатор тока ТВ-220/25. Паспорт
Трансформатор тока ТВ-220-26. Паспорт
–
–
–
9 экз.
3 экз.
3 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
– трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
–приборысравненияКНТ-03(регистрационныйномервФедеральном
информационном фонде 24719-03);
–магазинынагрузокМР3027(регистрационныйномервФедеральном
информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Лист № 3
Всего листов 3
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-220
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
ПО «Уралэлектротяжмаш», г. Свердловск (изготовлены в 1970 - 1984 г.)
Адрес: г. Свердловск, ул. Фронтовых бригад, 22
Заявитель
Обществосограниченнойответственностью"Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
