Номер госреестра:
71876-18
Наименование СИ:
Комплекты измерительные
Обозначение типа:
EVK
Производитель:
Компания "u-blox AG", Швейцария
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.07.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70619
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекты измерительные EVK
Назначение средства измерений
Комплекты измерительные EVK (далее по тексту - комплекты) предназначены для
воспроизведения и выдачи сигнала времени 1 Гц и информации о текущих значениях времени
суток и календарной даты.
Программное обеспечение
Комплекты имеют внешнее программное обеспечение (далее по тексту - ПО). Внешнее
ПО предназначено для конфигурирования, тестирования и визуализации данных измеренных
при помощи комплектов.
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Значение
u-center
8.29
-
Описание средства измерений
Принцип действия комплектов основан на синхронизации с приёмником сигналов
глобальной навигационной спутниковой системой ГЛОНАСС/GPS, формировании и выдаче
опорной метки времени - импульса в секунду.
Комплекты применяются для обеспечения автоматизированных информационно-
измерительных и локально-вычислительных систем единой шкалой времени и датой.
Комплекты имеют две модификации EVK-M8F и EVK-М8T. Модификации отличаются
применяемыми модулями в составе комплекта. Модификация EVK-M8F комплектуется только
модулями LEA-М8F. Модификация EVK-M8T комплектуется только модулем NEO-М8T или
LEA-М8T.
Конструктивно комплекты состоят из алюминиевого корпуса, с расположенной внутри
корпуса платой, модулем ГЛОНАСС/GPS и приемной антенной (опционально).
Общий вид комплектов с указанием места нанесения знака поверки представлен на
рисунке 1. Пломбирование комплектов не предусмотрено.

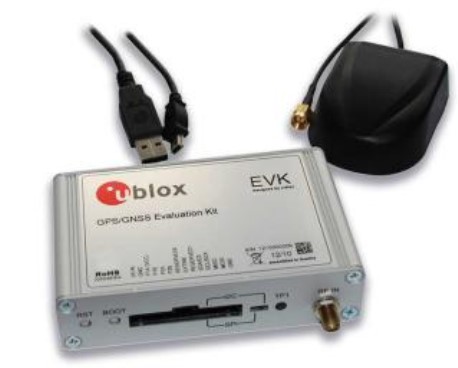

Рисунок 1 - Общий вид комплектов с указанием места нанесения знака поверки
Место нанесения
знака поверки
Лист № 2
Всего листов 3
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений -
«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики комплектов приведены
в таблице 2.
±0,5
от -40 до +65
Значение
3,3
5±0,5
105×64×26
12,2×16×3
17×22,4×3
17×22,4×3
0,5
Таблица 2 - Метрологические и технические характеристики комплектов
Наименование характеристики
Пределы допускаемой абсолютной погрешности привязки переднего
фронта выходного сигнала 1PPS (1 Гц) в режиме синхронизации по
сигналам ГЛОНАСС/GPS относительно шкалы UTC (US), мкс
Амплитудное значение сигнала 1PPS (1 Гц) на выходе, В, не менее
Параметры электрического питания от сети постоянного тока, В
Габаритные размеры (длина×ширина×высота), мм, не более:
- комплекта
- модуля NEO-M8T
- модуля LEA-M8T
- модуля LEA-M8F
Масса комплекта (с учетом массы применяемого модуля), кг, не более
Рабочие условия измерений:
-
температура окружающего воздуха, °С
-
относительная влажность воздуха при температуре +25 °С,
не более %
Средняя наработка на отказ, ч
Средний срок службы, лет
35
45 000
5
Знак утверждения типа
наносится на титульный лист эксплуатационной документации.
Комплектность средства измерений
Комплектность комплектов представлена в таблице 3.
Количество
1 шт.
1 экз.
1 экз.
1 шт.
Таблица 3 - Комплектность комплектов
НаименованиеОбозначение
Комплект измерительный EVK -
Руководство по эксплуатации -
Методика поверки ИЦРМ-МП-082-18
Антенна ГЛОНАСС/GPS* -
Примечание - * - поставляется по специальному заказу.
Поверка
осуществляется по документу ИЦРМ-МП-082-18 «Комплекты измерительные EVK. Методика
поверки», утвержденному ООО «ИЦРМ» 18.05.2017 г.
Основные средства поверки:
-
сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном
информационном фонде 58301-14);
-
осциллограф цифровой DSO1004A (регистрационный номер в Федеральном
информационном фонде 62025-15).
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус комплекта и на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к комплектам
измерительным EVK
Техническая документация изготовителя
Изготовитель
Компания «u-blox AG», Швейцария
Адрес: Швейцария, Zürcherstrasse 68, 8800 Thalwil
Телефон: +41 44 722 74 44
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «ВВГ» (ООО «ВВГ»)
ИНН 7713428578
Адрес: 127422, г. Москва, Тимирязевская ул, дом 1, ПОМ II КОМН 26, 27, 28Б-28Д
Телефон: + 7 (495) 181-99-09
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок
в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
