Термопреобразователи сопротивления TR, TF, ГРСИ 71870-18
Номер госреестра:
71870-18
Наименование СИ:
Термопреобразователи сопротивления
Обозначение типа:
TR, TF
Производитель:
АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP", США
Межповерочный интервал:
4 года; 5 лет - для ТС серий TR, TF классов А, В c диапазоном измерений -50…+300 °C; 3 года - для ТС серии TR класса АА. Для мод. ТR94, ТR95-А-В, ТR95-В-В, TR96-O-P, TR96-O-F, TR96-R-C, TR96-R-R, TR96-R-N, ТR97, TR97-М, TR50, TR59-V, TR59-W, TR59-R - интервал между поверками отсутствует (подлежат только первичной поверке)
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.07.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70613
об утверждении типа средств измерений
Лист № 1
Всего листов 25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления серий ТR, TF
Назначение средства измерений
Термопреобразователи сопротивления серий ТR, TF (далее - термопреобразователи)
предназначены для измерений температуры жидких, газообразных и сыпучих сред, не
разрушающих их защитную арматуру, а также твердых поверхностей, во взрывобезопасных и
взрывоопасных зонах.
Описание средства измерений
Принцип действия термопреобразователей основан на свойстве платины изменять свое
сопротивление с изменением температуры.
Термопреобразователи могут иметь обычную жесткую конструкцию, представляющую
собой трубку из нержавеющей стали, завальцованную с одного конца, а на другой конец трубы
навинчена голова с контактными винтами, или же термопреобразователи могут иметь гибкую
конструкцию, представляющую собой металлическую оболочку из нержавеющей стали с
минеральной изоляцией (MI кабель), внутри которой расположен чувствительный элемент и
внутренние выводы. Чувствительный элемент из платиновой проволоки или платиновой
пленки, напыленной на подложку, соединяется при помощи выводов с клеммной головой,
закрепленной на защитном корпусе (оболочке), или же внутренние проводники выведены через
герметичное уплотнение в наружной части защитного корпуса (оболочки). Материалы
защитного корпуса - нержавеющая сталь, сплавы хастеллой, монель, инконель, титан, другие
специальные материалы и сплавы.
Модификации TR10-В, TR10-С, TR10-D, TR10-F, TR10-H, TR10-J, TR10-0, TR10-L,
TR10-2, TR10-3, TR10-4, TRGE1, TR11-C, TR12-B, TRGE2, TR20, TR22-А, TR22-В, ТR25, ТR55,
TR57-P, ТR81, TF40 имеют жесткую конструкцию с головой. Чувствительный элемент
помещен в защитную оболочку. Дополнительно могут применяться защитные гильзы из
различных материалов и сплавов, а для модификации ТR81, предназначенной для измерения
газов продуктов сгорания, из высокотемпературной керамики. Защитные гильзы модификаций
TR20, TR22-А, TR22-В, ТR25 имеют особую форму, позволяющую устанавливать их на
оборудование с повышенными требованиями к стерильности процесса. В голову может
дополнительно монтироваться вторичный преобразователь выходного сигнала.
В модификациях TR15, TR15-2, TRGE5 рабочая часть соединена с головой, в которой
может размещаться вторичный преобразователь, при помощи армированного кабеля.
МодификацииTR15,TR15-2,TRGE5используютсявусловиях,когдавторичный
преобразователь невозможно расположить вблизи рабочей части, например, из-за высокой
теплопередачи от измеряемой среды.
Модификация TR10-A может использоваться как самостоятельное изделие или как
вставка для модификаций TR10-В, TR10-С, TR10-D, TR10-F, TR10-H, TR10-J.
Модификация TR10-K может использоваться как самостоятельное изделие или как
вставка для модификаций TR10-L, ТR10-0.
Модификация TR12-A может использоваться как самостоятельное изделие или как
вставка для модификаций TR12-M, TR12-B.
Модификация TR11-A может использоваться как самостоятельное изделие или как
вставка для модификации TR11-С.
Модификации TR21-A-xP, TR21-A-xR, TR21-B-xP, TR21-B-xR, TR21-C-xP, TR21-C-xR,
TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR30-Р,
TR30-W, TR31-x-z-P, TR31-x-z-S, TR31-x-z-TT, TR33-Z-ТТ, TR33-Z-Px, TR33-Z-Sx, TR34-x-ТТ,
TR34-x-Pz, TR34-x-Sz, TFT35, TF35 имеют компактный корпус с электрическим разъемом.
Лист № 2
Всего листов 25
Модификации TR21-A-xP, TR21-A-xR, TR21-B-xP, TR21-B-xR, TR21-C-xP, TR21-C-xR,
TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB trial
защитные гильзы особой формы, позволяющие устанавливать их на оборудование с
повышенными требованиями к стерильности процесса. В корпус модификаций TR21-A-xTT,
TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR30-W, TR31-x-z-TT,
TR33-Z-ТТ, TR34-x-ТТ, TFT35, TR57-M интегрирован вторичный преобразователь выходного
сигнала.
Модификации ТR40, ТR50, TR52-M, ТR53, TF37, TF43, TF44, TF45 - кабельные
термопреобразователи без головы, при этом кабель может заканчиваться свободными
проводами или разъемом для электрического подключения. Модификации ТR40, TF45 имеют
металлический щуп, в который помещен чувствительный элемент. Модификация ТR50 имеет
четыре конструктивных исполнения ТR50-О, ТR50-Q, ТR50-Р, ТR50-Т, отличающиеся видом
рабочей части. Рабочая часть модификации TR52-M крепится к процессу при помощи магнита,
модификации TF44 - при помощи зажима, модификации TF37 - при помощи резьбы.
Модификация ТR53 имеет байонетное крепление к процессу.
МодификацииTR50,TR52-M,TR54-S,TR59-V,TR59-W,TR59-X,TR59-R
предназначены для измерения температуры поверхности труб, стенок котлов, резервуаров,
реакторов. Чувствительный элемент данных модификаций вмонтирован в контактный блок.
Модификации TR59-X, TR59-R имеют съемный теплозащитный экран. Модификации TR54-S,
TR59-V, TR59-W, TR59-X, TR59-R различаются видом рабочей части, могут иметь исполнения
с головой (голова подключается к рабочей части непосредственно или при помощи гибкого
кабеля), так и без головы, при этом кабель может заканчиваться разъемом для электрического
подключения.
Модификация TF40 предназначена для измерения температуры в воздуховодах,
системах кондиционирования, охлаждения, вентиляции, отопления и имеет голову с контактны-
ми винтами и шток, на котором могут располагаться элементы крепления к процессу - фланец
или резьбовой переходник.

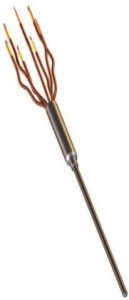

Модификация TR45 представляет собой чувствительный элемент, заключенный в
защитную оболочку, и выходящие из оболочки провода от чувствительного элемента.
МодификацииTR57-M,TR57-Рпредназначеныдляизмерениятемпературы
поверхности труб. Для крепления к трубе служит клемповый держатель, из которого
термопреобразователь может быть извлечен без демонтажа держателя с трубы.
Модификации ТR58, ТR55 предназначены для измерений температуры подшипников,
деталей насосов, двигателей и других устройств. TR58 представляет собой кабельное
исполнение с свободными проводами на конце кабеля, ТR55 имеет подпружиненный
наконечник рабочей части для более плотного контакта с поверхностью.
Модификации TR60-A, TR60-B, TF41 предназначены в основном для измерения
температуры окружающего воздуха внутри помещений и снаружи. Они имеют квадратный
корпус, в который может быть установлен вторичный преобразователь выходного сигнала.
Рабочая часть модификация TR60-B имеет отверстия, вследствие чего чувствительный элемент
находится в непосредственном контакте с окружающим воздухом, и его чувствительность
повышается.
Модификации ТR94, ТR95-А-В, ТR95-В-В, TR96-O-P, TR96-O-F, TR96-R-C, TR96-R-R,
TR96-R-N,ТR97,TR97-Мявляютсямноготочечнымитермопреобразователямии
предназначены для многозонных измерений температуры в котлах, реакторах, трубах,
резервуарах, емкостях и других подобных объектах. Модификация ТR94 имеет направляющую
Т-образного сечения,на которой расположены чувствительныеэлементы
термопреобразователя, помещенные в индивидуальные защитные трубки. Модификация ТR94
крепится на объект при помощи фланцевого присоединения. Чувствительные элементы
модификаций ТR95-А-В и ТR95-В-В, помещенные в индивидуальные защитные трубки,
расположены на плоской металлической ленте. ТR95-А-В применяется с защитной гильзой,
ТR95-В-В - без гильзы.
Лист № 3
Всего листов 25
Z - исполнение без взрывозащиты;
B, W, G - взрывозащищенное
исполнение
Тип чувствительного
элемента Pt100
Тип чувствительного элемента
Pt1000
Модификации TR96-R-C, TR96-R-R, TR96-R-N представляют собой конструкцию
цилиндрической формы, которая закрепляется в стенке исследуемого объекта. Чувствительные
элементы, помещенные в индивидуальные защитные трубки, закрепляются на внутренних
стенках исследуемого объекта, на разных уровнях по радиальному принципу с помощью
специальных креплений из нержавеющей стали. Модификации отличаются способом крепления
к стенке реактора или резервуара: TR96-R-C имеет фланцевое присоединение, в TR96-R-R и
TR96-R-N применяются патентованные присоединения «Radial Tap» (TR96-R-R) и «Radial Tap
Nex Gen» (TR96-R-N).
Модификации TR96-O-P, TR96-O-F представляют собой высокопрочную герметичную
конструкцию c распорными дисками, удерживающими чувствительные элементы, помещенные
в индивидуальные защитные трубки, в требуемом положении и металлическими плоскими
пластинами, при помощи которых рабочие спаи термопар в процессе измерений плотно
прижимаются к внутренней поверхности трубы. Модификация TR96-O-P дополнительно имеет
защитную гильзу.
Модификация ТR97-М представляет собой конструкцию цилиндрической формы,
которая закрепляется в стенке реактора или резервуара при помощи фланцевого соединения с
использованием уплотнительных колец или спиральной прокладки. Чувствительные элементы,
помещенные в индивидуальные защитные трубки, могут быть либо заключены в общую
защитную гильзу, либо использоваться без гильзы, в этом случае они могут быть расположены
в соответствии с измерительной задачей.
Модификация ТR97 имеет общую защитную гильзу, в которую помещены
чувствительные элементы. Проводники от чувствительных элементов выведены из защитной
гильзы и могут заканчиваться разъемом для электрического подключения.
Для электрических подключений модификаций ТR94, ТR95-А-В, ТR95-В-В, TR96-O-P,
TR96-O-F, TR96-R-C, TR96-R-R, TR96-R-N, TR97-М служит клеммная коробка, в которой
могут размещаться вторичные преобразователи выходного сигнала. Клеммная коробка может
крепиться непосредственно к термопреобразователю либо при помощи гибкого кабеля, таким
образом возможен монтаж коробки на стене или трубопроводе.
Для преобразования сигнала чувствительного элемента в выходные унифицированные
сигналы постоянного тока, постоянного напряжения или в цифровые выходные сигналы HART,
PROFIBUS PA, FOUNDATION Fieldbus в голову термопреобразователей или в клеммную
коробкуможетмонтироватьсявторичныйпреобразователь.Термопреобразователис
вторичным преобразователем по запросу могут иметь жидкокристаллический дисплей для
отображения измерительной информации.
Термопреобразователи по запросу могут иметь взрывозащищенные исполнения и
исполнения с защитой от воспламенения горючей пыли. Виды взрывозащиты и защиты от
воспламенения горючей пыли: искробезопасная электрическая цепь «i», взрывонепроницаемая
оболочка «d», виды взрывозащиты «n», «е», защита оболочкой «t».
В таблицах 1-8 приведены расшифровки обозначений термопреобразователей.
Таблица 1 - Расшифровка обозначений модификаций TR21-A-xP, TR21-A-xR, TR21-B-xP,
TR21-B-xR, TR21-C-xP, TR21-C-xR
Расшифровка «х»Расшифровка «P»Расшифровка «R»
Лист № 4
Всего листов 25
Таблица 2 - Расшифровка обозначений модификаций TR31-x-z-P, TR31-x-z-S
Расшифровка «х»Расшифровка «z»Расшифровка «P»Расшифровка «S»
3 - электрическое Z - исполнение без
подключение черезвзрывозащиты;ТипТип
резьбовой разъем; B, W, G - чувствительного чувствительного
K - электрическое взрывозащищенное элемента Pt100 элемента Pt1000
подключение через кабельисполнение
Таблица 3 - Расшифровка обозначений модификаций TR33-Z-Px, TR33-Z-Sx
Расшифровка «х»Расшифровка «P»Расшифровка «S»
2 - 2-проводная схема подключения;
3 - 3-проводная схема подключения;
Тип чувствительногоТип чувствительного
4 - 4-проводная схема подключения
элемента Pt100элемента Pt1000
B, W, G, E, J -
взрывозащищенное
исполнение
Таблица 4 - Расшифровка обозначений модификаций TR34-x-Pz, TR34-x-Sz
Расшифровка «х»Расшифровка «z»Расшифровка «P»Расшифровка «S»
2 - 2-проводная
схема подключения;
3 - 3-проводнаяТип чувствительногоТип чувствительного
схема подключения; элемента Pt100 элемента Pt1000
4 - 4-проводная
схема подключения
Наличие вторичного преобразователя
Таблица 5 - Расшифровка обозначений модификаций TR21-A-xTT, TR21-A-xTB, TR21-B-xTT,
TR21-B-xTB, TR21-C-xTT, TR21-C-xTB
Расшифровка «х»Расшифровка «ТТ», «ТВ»
Z - исполнение без взрывозащиты;
B, W, G - взрывозащищенное исполнение
Наличие вторичного
преобразователя
Расшифровка «TT»
Таблица 6 - Расшифровка обозначений модификаций TR31-x-z-TT
Расшифровка «х»Расшифровка «z»
3 - электрическое подключениеZ - исполнение без
через резьбовой разъем; взрывозащиты;
K - электрическое подключениеB, W, G - взрывозащищенное
через кабель исполнение
Таблица 7 - Расшифровка обозначений модификаций TR33-Z-ТТ
Расшифровка «TT»
Наличие вторичного преобразователя
Таблица 8 - Расшифровка обозначений модификаций TR34-x-ТТ
Расшифровка «х»Расшифровка «TT»
B, W, G, E, J - взрывозащищенное исполнениеНаличие вторичного преобразователя
Общий вид термопреобразователей приведен на рисунке 1.
Лист № 5
Всего листов 25
TR10-A, TR11-ATR10-BTR10-C, TRGE1TR10-DTR10-F
TR10-HTR10-JTR10-KTR10-LTR10-0ТR10-2
ТR10-3ТR10-4TR11-CTR12-ATR12-B, TRGE2TR12-M
TR15, ТR15-2, TRGE5TR20 TR21-A-xP,
TR21-A-xR,
TR21-A-xTT,
TR21-A-xTB
TR21-B-xP,
TR21-B-xR,
TR21-B-xTT,
TR21-B-xTB
TR21-C-xP,
TR21-C-xR,
TR21-C-xTT,
TR21-C-xTB
Лист № 6
Всего листов 25
TR22-ATR22-BTR25TR30-Р, TR30-W TR31-x-z-P, TR31-x-z-S,
TR31-x-z-TT, TR33-Z-ТТ,
TR33-Z-Px, TR33-Z-Sx,
TR34-x-ТТ, TR34-x-Pz,
TR34-x-Sz
TR 40TR45
TR50TR52-MTR53
TR54-SТR55
TR57-PTR57-MТR58
TR59-VTR59-W, TR59-RTR59-X
Лист № 7
Всего листов 25
TR60-ATR60-BТR81ТR94ТR95-А-В, ТR95-В-В
TR96-O-P, TR96-O-FTR96-R-C, TR96-R-R, TR96-R-N, TR97-МТR97
TFT35TF35TF37TF40TF41TF43TF44TF45
Рисунок 1 - Общий вид термопреобразователей
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение
Термопреобразователи модификаций TR10-В, TR10-С, TR10-D, TR10-F, TR10-H,
TR10-J, TR10-0, TR10-L, TR10-2, TR10-3, TR10-4, TRGE1, TR11-C, TR12-B, TRGE2, TR15,
TR15-2, TRGE5, TR20, TR22-А, TR22-В, ТR25, TR54-S, ТR55, TR57-P, TR59-V, TR59-W,
TR59-X, TR59-R, TR60-A, TR60-B, ТR81, TR94, ТR95-А-В, ТR95-В-В, TR96-O-P, TR96-O-F,
TR96-R-C, TR96-R-R, TR96-R-N, TR97-M, TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB,
TR21-C-xTT, TR21-C-xTB, TR30-W, TR31-x-z-TT, TR33-Z-ТТ, TR34-x-ТТ, TFT35, TR57-M,
имеющиевстроенныйвторичныйпреобразователь,функционируютподуправлением
встроенного специального программного обеспечения (далее - СПО). Встроенное СПО
осуществляет сбор, хранение, обработку и представление измерительной информации,
отображение ее на встроенном дисплее (при его наличии), а также конфигурирование
параметров вторичных преобразователей. Влияние встроенного СПО учтено при нормировании
метрологических характеристик.
Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений -
«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Лист № 8
Всего листов 25
Идентификационные данные встроенного СПО приведены в таблице 9.
TFT35,
TR57-M
ционноеFW_FW_
21P
ионный номе
Таблица 9 - Характеристики встроенного СПО
Значение для модификаций в зависимости от модели встроенного вторичного
преобразователя
TR10-В, TR10-С, TR10-D, TR10-F, TR10- TR21-A-xTT,
H, TR10-J, TR10-0, TR10-L, TR10-2, TR21-A-xTB,
Идентифика-TR10-3, TR10-4, TRGE1, TR11-C, TR12-TR21-B-xTT,
ционные данные B, TRGE2, TR15, TR15-2, TRGE5, TR20, TR21-B-xTB,
(признаки) TR22-А, TR22-В, ТR25, TR54-S, ТR55,TR21-C-xTT,TR30-W
TR57-P, TR59-V, TR59-W, TR59-X, TR59- TR21-C-xTB,
R, TR60-A, TR60-B, ТR81, TR94, ТR95-А- TR31-x-z-TT,
В, ТR95-В-В, TR96-O-P, TR96-O-F, TR96-TR33-Z-ТТ,
R-C, TR96-R-R, TR96-R-N, TR97-MTR34-x-ТТ
Идентифика-
S-
наименование
F
W_T12
T15
F
W_T24
T32
535063---
ПО
Номер версии
ц(
иден
т
и
ф
и
к
а-
р
1.61.0.11.1.22.2.32.031.0.41.1.21.0.0
ПО) не ниже
Цифровой
идентификатор-
ПО
Метрологические и технические характеристики
Основные метрологические и технические характеристики термопреобразователей
приведены в таблицах 10 - 12.
Лист № 9
Всего листов 25
TR11-C,
TR11-A,TR21-A-xP,
TR21-A-xR,
TR22-А,TR21-B-xP,
TR22-В,TR21-B-xR,
ТR25TR21-C-xP,
TR21-C-xR
Таблица 10 - Метрологические характеристики термопреобразователей модификаций TR10-A, TR10-В, TR10-С, TR10-D, TR10-F, TR10-H, TR10-J,
TR10-0, TR10-L, TR10-K, TR10-2, TR10-3, TR10-4, TRGE1, TR11-A, TR11-C, TR12-A, TR12-B, TR12-M, TRGE2, TR15, TR15-2, TRGE5, TR20,
TR21-A-xP, TR21-A-xR, TR21-B-xP, TR21-B-xR, TR21-C-xP, TR21-C-xR, TR22-А, TR22-В, ТR25, TR30-Р, TR31-x-z-P, TR31-x-z-S, TR33-Z-Px,
TR33-Z-Sx, TR34-x-Pz , TR34-x-Sz, TR40, TR45, TR50, TR52-M, TR53, TR54-S, ТR55, TR57-P, TR57-M, ТR58, TR59-V, TR59-W, TR59-X, TR59-R,
TR60-A, TR60-B, ТR81, TR94, ТR95, TR96-O-P, TR96-O-F, TR96-R-C, TR96-R-R, TR96-R-N, TR97, TR97-M, TF35, TF37, TF40, TF41, TF43, TF44,
TF45 без вторичного преобразователя
Значение характеристики для модификации
TR10-A, TR10-В, TR10-С, TR10-D, TR10-F,TR30-Р,
TR10-H, TR10-J, TR10-0, TR10-L, TR10-K, TR31-x-z-P,
Наименование TR10-2, TR10-3, TR10-4, TRGE1, TR12-A, TR31-x-z-S,
характеристики TR12-B, TR12-M, TRGE2, TR15, TR15-2, TRGE5, TR20 TR33-Z-Px,
TR40, TR50, TR52-M, TR54-S, ТR55, TR57-P, TR33-Z-Sx,
ТR81, TR94, ТR95, TR96-O-P, TR96-O-F,TR34-x-Pz,
TR96-R-C, TR96-R-R, TR96-R-N, TR97, TR97-M TR34-x-Sz
Номинальная статическая
характеристикаPt100; Pt300; Pt500; Pt1000
Класс допуска по
ГОСТ 6651-2009
- проволочный
чувствительный элементAA - в диапазоне от -50 до +250 °С, А - в диапазоне от -100 до +450 °С, В - в диапазоне от -200 до +600 °C
- пленочный
чувствительный элементAA - в диапазоне от 0 до +150 °С, А - в диапазоне от -30 до +300 °С, В - в диапазоне от -50 до +500 °С
Диапазоны измерений
температуры, °С
- проволочный
чувствительный элементот -200 до +600----
- пленочный
чувствительный элементот -50 до +500от -50 до +250от -50 доот -30 до +250от -50 до +150;
+150 от -50 до +250
Пределы допускаемого
отклонения
сопротивления ТС откласс АА ± (0,1 + 0,0017·|t|), класс А ± (0,15 + 0,002·|t|), класс В ± (0,3 + 0,005·|t|),
НСХ в температурном где t - измеряемая температура
эквиваленте (допуск) по
ГОСТ 6651-2009, °С
1)
Лист № 10
Всего листов 25
Наименование
характеристики
Pt100; Pt300; Pt500; Pt1000
Продолжение таблицы 10
TR45TR53ТR58
TR57-M
Значение характеристики для модификации
TR60-A, TR59-V, TR59-W,
TR60-B TR59-X, TR59-R
AA - в диапазоне от -50 до +250 °С, А - в диапазоне от -100 до +450 °С, В - в диапазоне от -200 до +600°C
AA - в диапазоне от 0 до +150 °С, А - в диапазоне от -30 до +300 °С, В - в диапазоне от -50 до +500 °С
-от -200 до +400от -50 до +250от -40 до +80от -20 до +150от -200 до +600
от -50 до +450от -50 до +400--от -20 до +150от -50 до +500
Номинальная
статическая
характеристика
Класс допуска по
ГОСТ 6651-2009
- проволочный
чувствительный элемент
- пленочный
чувствительный элемент
Диапазоны измерений
температуры, °С
- проволочный
чувствительный элемент
- пленочный
чувствительный элемент
Пределы допускаемого
отклонения
сопротивления ТС от
НСХ в температурном
эквиваленте (допуск) по
ГОСТ 6651-2009, °С
1)
класс АА ± (0,1 + 0,0017·|t|), класс А ± (0,15 + 0,002·|t|), класс В ± (0,3 + 0,005·|t|),
где t - измеряемая температура
Лист № 11
Всего листов 25
Окончание таблицы 10
НаименованиеЗначение характеристики для модификации
характеристики
TF35TF37TF40TF41TF43TF44TF45
Номинальная
статическая
характеристикаPt100; Pt300; Pt500; Pt1000
Класс допуска по
ГОСТ 6651-2009А - в диапазоне от -100 до +450 °С, В - в диапазоне от -200 до +600 °С
Диапазоны
измерений
температуры, °Сот -50 до +300;от -50 до +260от -50 до +200 от -40 до +100от -50 до +105от -50 до +200от -50 до +260
от -50 до +200
Пределы
допускаемого
отклонения
сопротивления ТСкласс А ± (0,15 + 0,002·|t|), класс В ± (0,3 + 0,005·|t|) , где t - измеряемая температура
от НСХ в
температурном
эквиваленте
(допуск) по
ГОСТ 6651-2009, °С
1)
Примечание -
1)
- По запросу производится индивидуальная градуировка термопреобразователей сопротивления и вычисление
коэффициентов функции Каллендара - Ван Дюзена
Лист № 12
Всего листов 25
Наименование характеристики
TR60-A,
TR60-B
TR54-S, TR59-
V, TR59-W,
TR59-X, TR59-
R
Таблица 11 - Метрологические характеристики термопреобразователей модификаций TR10-В, TR10-С, TR10-D, TR10-F, TR10-H, TR10-J, TR10-0,
TR10-L, TR10-2, TR10-3, TR10-4, TRGE1, TR11-C, TR12-B, TRGE2, TR15, TR15-2, TRGE5, TR20, TR21-A-xTT, TR21-A-xTB, TR21-B-xTT,
TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR22-А, TR22-В, ТR25, TR30-W, TR31-x-z-TT, TR33-Z-ТТ, TR34-x-ТТ, TR54-S, ТR55, TR57-P,
TR57-M, TR59-V, TR59-W, TR59-X, TR59-R, TR60-A, TR60-B, ТR81, TR94, ТR95-А-В, ТR95-В-В, TR96-O-P, TR96-O-F, TR96-R-C, TR96-R-R,
TR96-R-N, TR97-M, TFT35 с вторичным преобразователем
Значение характеристики для модификации
1)
TR10-В, TR10-С, TR10-D, TR10-F, TR10-
H, TR10-J, TR10-0, TR10-L, TR10-2, TR11-C,
TR10-3, TR10-4, TRGE1, TR12-B, TR22-А,
TRGE2, TR15, TR15-2, TRGE5, ТR55,TR22-В,TR20
TR57-P, ТR81, TR94, ТR95-А-В, ТR95-В- ТR25
В, TR96-O-P, TR96-O-F, TR96-R-C,
TR96-R-R, TR96-R-N, TR97-M
Номинальная статическая
характеристика
термопреобразователяPt100; Pt300; Pt500; Pt1000
сопротивления
Класс допуска первичного
преобразователя по ГОСТ 6651-2009
- проволочный чувствительный
элементAA - в диапазоне от -50 до +250 °С, А - в диапазоне от -100 до +450 °С, В - в диапазоне от -200
- пленочный чувствительный до +600 °C
элемент
AA - в диапазоне от 0 до +150 °С, А - в диапазоне от -30 до +300 °С, В - в диапазоне от -50 до +500 °С
Диапазоны измерений
температуры
2)
, °С
- проволочный чувствительный
элементот -200 до +600--от -40 до +80от -200 до +600
- пленочный чувствительный
элементот -50 до +500от -50 до +250от -50 до +150-от -50 до +500
Пределы допускаемого отклонения
сопротивления ТС от НСХ в
температурном эквиваленте (допуск)класс АА ± (0,1 + 0,0017·|t|), класс А ± (0,15 + 0,002·|t|), класс В ± (0,3 + 0,005·|t|),
по ГОСТ 6651-2009, °С где t - измеряемая температура
Лист № 13
Всего листов 25
maxminmax
min
Продолжение таблицы 11
Значение характеристики для модификации
1)
TR10-В, TR10-С, TR10-D, TR10-F, TR10-H, TR10-J, TR10-0, TR10-L, TR10-2, TR10-3, TR10-
Наименование характеристики
4, TRGE1, TR11-C, TR12-B, TRGE2, TR15, TR15-2, TRGE5, TR20, TR22-А, TR22-В, ТR25,
TR54-S, ТR55, TR57-P, TR59-V, TR59-W, TR59-X, TR59-R, TR60-A, TR60-B, ТR81, TR94,
ТR95-А-В, ТR95-В-В, TR96-O-P, TR96-O-F, TR96-R-C, TR96-R-R, TR96-R-N, TR97-M
Т12.10± (0,2 + 0,0005 ∙ |t
max
- t
min
3)
|)
или ± (0,00075 ∙ |t
max
- t
min
| + 0,1) большее из значений
Т15.H± 0,2 (для интервалов измерений от +10 до +200 °С);
±(0,001·|t
max
- t
min
|) (для интервалов измерений св. +200 °С)
T24.10± (0,002·|t
max
- t
min
|);
± (0,002·|t
max
- t
min
|+0,1)
(
для интервалов измерений от +20 до
Пределы допускаемой основной абсолютной
+50 °С);
погрешности вторичного преобразователя, °С, в
± (0,003·|t
max
- t
min
|) (для интервалов измерений св. +550 °С)
зависимости от его модификации
T32.1S± (0,1+0,0003·|t
max
- t
min
|);
± (0,1+ 0,0001·(t - 200)+0,0003·|t
max
- t
min
|) (для измеряемых значений
температуры св. +200 °С)
T53.10± 0,1
T91.10.104, Т91.20.143 ± (0,001·|t
max
- t
min
|)
Т91.10.424± (0,01·|t
max
- t
min
|)
Пределы допускаемой дополнительнойТ12.10± (0,00025 ∙ |t
max
- t
min
| + 0,09)
абсолютной погрешности, вызваннойТ15.H± (0,1 + 0,00005∙ |t
max
- t
min
|)
изменением температуры эксплуатации от
T24.10± 0,15 или ± 0,0015 ∙ |t
max
- t
min
| большее из значений
норм
а
л
ь
ных у
с
ловий
(от +20 до
+
26 °
С
) на 10 °С,
T32.1S± (0,06 + 0,00015·|t- t| + 0,0003·|t- t|)
°С, в зависимости от модификации вторичногоT53.10± 0,02
п
реобр
аз
о
ва
теляT91.10.104, T91.20.143, ± 0,001∙ |t
max
- t
min
|
Т91.10.424
Пределы допускаемой основной абсолютной погрешности для
исполнений (по специальному заказу) с индивидуальной статической
характеристикой преобразования, °С:
- в интервале измерений от -50 до +150 °C± 0,16 °С
- в интервале измерений св. +150 до +600 °C ± 0,3 °С
Пределы допускаемой дополнительной абсолютной погрешности для
исполнений с индивидуальной статической характеристикой
преобразования, вызванной изменением температуры эксплуатации от
нормальных условий (от +20 до +26 °С) на 10 °С, °С± (0,06 + 0,00015·|t
max
- t
min
| + 0,0003·|t
max
- t
min
|)
Лист № 14
Всего листов 25
Наименование характеристики
Pt100; Pt300; Pt500; Pt1000
Продолжение таблицы 11
Значение характеристики для модификации
1)
TR21-A-xTT, TR21-A-xTB,TR30-WTR31-x-z-TT,
TR21-B-xTT, TR21-B-xTB,TR33-Z-ТТ,TR57-MTFT35
TR21-C-xTT, TR21-C-xTB TR34-x-ТТ
-
А - в диапазоне от -30 до +250 °С, В - в диапазоне от -50 до +250 °C
Номинальная статическая
характеристика
термопреобразователя
сопротивления
Класс допуска первичного
преобразователя по
ГОСТ 6651-2009
- проволочный чувствительный
элемент
- пленочный чувствительный
элемент
Диапазоны измерений
температуры
2)
, °С
от -30 до +250от -50 до +150;от -30 до +150;от -10 до +50;от -50 до +250
от -50 до +250 от -30 до +250 от 0 до +100;
от 0 до +150
класс А ± (0,15 + 0,002·|t|), класс В ± (0,3 + 0,005·|t|), где t - измеряемая температура
Пределы допускаемого
отклонения сопротивления ТС
от НСХ в температурном
эквиваленте (допуск) по
ГОСТ 6651-2009, °С
Пределы допускаемой
абсолютной погрешности
вторичного преобразователя, °С
± 0,01·|t
max
- t
min
|;± 0,01·|t
max
- t
min
|; ± 0,05·|t
max
- t
min
|
± 0,25± (0,01·|t
max
- t
min
|+0,1) ± 0,25 ± 0,02·|t
max
- t
min
|
(при настройке на
интервал измерений
менее 50 °С)
Лист № 15
Всего листов 25
TR21-B-xTT, TR21-B-xTB,
TR31-x-z-TT
Окончание таблицы 11
Значение характеристики для модификации
1)
Наименование характеристики
TR21-A-xTT, TR21-A-xTB,TR30-W
TR33-Z-ТТ,
,
TR57-MTFT35
TR21-C-xTT, TR21-C-xTB TR34-x-ТТ
Пределы допускаемой
дополнительной абсолютной
погрешности, вызванной
изменением температуры
эксплуатации от нормальных± 0,001·|t
max
- t
min
|
условий (от +20 до +26 °С) на
10 °С, °С
Примечания
1)
термопреобразователи комплектуются вторичными преобразователями модификаций Т12.10, Т15.H, T24.10, T32.1S, T53.10,
T91.10.104, Т91.20.143 или Т91.10.424, устанавливаемыми в голову термопреобразователей, или вторичными преобразователями,
интегрированными в схему термопреобразователей модификаций TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB,
TR30-W, TR31-x-z-TT, TR33-Z-ТТ, TR34-x-ТТ, TR57-M, TFT35. Они осуществляют преобразование сигнала первичного преобразователя в
унифицированный электрический выходной сигнал или цифровые выходные сигналы. Пределы допускаемой основной абсолютной
погрешности термопреобразователей сопротивления с вторичным преобразователем Δо определяются по формуле
,
где Δ
ПП
- пределы допускаемого отклонения сопротивления термопреобразователя от НСХ в температурном эквиваленте (допуск) по
ГОСТ 6651-2009, °С;
Δ
ВП
- пределы допускаемой абсолютной погрешности вторичного преобразователя, °С;
Модификация вторичного преобразователя Т12.10, Т15.H, T24.10, T32.1S, T53.10, T91.10.104, Т91.20.143 или Т91.10.424 указывается
на этикетке термопреобразователя и в его паспорте.
2)
указаны максимально возможные диапазоны измерений первичного преобразователя. Вторичный преобразователь может быть
настроен на интервал измерений, лежащий внутри максимально возможного диапазона. Интервал измерений указывается на этикетке
термопреобразователя и в его паспорте;
3)
t
max
, t
min
- верхний и нижний пределы настроенного диапазона (интервала) измерений температуры соответственно.
Лист № 16
Всего листов 25
от -40 до +80; от -50 до +80; от -60 до +80
Таблица 12 - Технические характеристики термопреобразователей
TR11-C
Значение характеристики для модификации
TR10-В, TRGE1
TR10-С,
TR10-DTR10-F
10251025
Наименование характеристики
TR10-
A
, TR11-A,
TR10-K
Время термической реакции, t
50
,с, не более10
Выходной сигнал
1)
- постоянного тока, мА-
- напряжения постоянного тока, В-
- цифровой сигнал-
Напряжение питания, В
1)
-
от 4 до 20; от 20 до 4; от 0 до 20; от 20 до 0
от 0 до 10
HART; PROFIBUS PA; FOUNDATION Fieldbus
от 9 до 30; от 9 до 32; от 9 до 36; от 10 до 30; от 10 до 35; от 10 до 36;
от 10,5 до 30; от 10,5 до 40; от 10,5 до 42; от 15 до 35
3,73,51,26,7
от 50 до 5000 от 50 до 5000 от 50 до 3000 от 50 до 5000
от 3 до 12 от 6 до 20 от 6 до 12 от 6 до 18
12
95000
75000
56000
Масса, кг, не более2,4
Длина погружаемой части, мм от 50 до 5000
Диаметр погружаемой части, мм от 3 до 12
Средний срок службы, лет
Средняя наработка на метрологический отказ
в зависимости от диапазона температуры и
класса допуска первичного
преобразователя, ч:
- классов А, В в диапазоне от -50 до +300 °С
- классов А, В в диапазоне от -200 до +600 °С
- класса АА в диапазоне от -50 до +250 °С
Рабочие условия измерений:
- диапазон температуры окружающего
воздуха, °С
- относительная влажность при температуре
окружающего воздуха +40 °C, %
до 100
Лист № 17
Всего листов 25
Наименование характеристики
Продолжение таблицы 12
Значение характеристики для модификации
TR10-2,
TR10-HTR10-JTR10-0, TR10-LTR10-3,TR12-A
TR10-4
1010101010
Время термической реакции, t
50
,с, не более
Выходной сигнал
1)
- постоянного тока, мА
- напряжения постоянного тока, В
- цифровой сигнал
Напряжение питания, В
1)
от 4 до 20; от 20 до 4; от 0 до 20; от 20 до 0 -
от 0 до 10 -
HART; PROFIBUS PA; FOUNDATION Fieldbus-
от 9 до 30; от 9 до 32; от 9 до 36; от 10 до 30; от 10 до 35; от 10 до 36;-
от 10,5 до 30; от 10,5 до 40; от 10,5 до 42; от 15 до 35
2,73,33,83,82,4
от 50 до 5000от 50 до 5000от 50 до 5000от 50 до 5000от 50 до 5000
от 2 до 14 от 8 до 14 от 3 до 14 от 6 до 10 от 3 до 12
12
95000
75000
56000
Масса, кг, не более
Длина погружаемой части, мм
Диаметр погружаемой части, мм
Средний срок службы, лет
Средняя наработка на метрологический отказ в
зависимости от диапазона температуры и
класса допуска первичного преобразователя, ч:
- классов А, В в диапазоне от -50 до +300 °С
- классов А, В в диапазоне от -200 до +600 °С
- класса АА в диапазоне от -50 до +250 °С
Рабочие условия измерений:
- диапазон температуры окружающего
воздуха, °С
- относительная влажность при температуре
окружающего воздуха +40 °C, %
от -40 до +80; от -50 до +80; от -50 до +85; от -40 до +80; от -50 до +80;
от -60 до +80 от -60 до +85 от -60 до +80
до 100до 100до 100
Лист № 18
Всего листов 25
Наименование характеристики
Продолжение таблицы 12
TR12-B,TR15, TR15-2,
TRGE2TRGE5
Значение характеристики для модификации
TR21-A-xP, TR21-A-xR,
TR12-MTR20TR21-B-xP, TR21-B-xR,
TR21-C-xP, TR21-C-xR
101010114,7
Время термической реакции, t
50
,с, не более
Выходной сигнал
1)
- постоянного тока, мА
- напряжения постоянного тока, В
- цифровой сигнал
Напряжение питания, В
1)
-от 4 до 20; от 20 до 4; от 0 до 20; от 20 до 0-
- от 0 до 10-
- HART; PROFIBUS PA; FOUNDATION Fieldbus-
- от 9 до 30; от 9 до 32; от 9 до 36; от 10 до 30;-
от 10 до 35; от 10 до 36; от 10,5 до 30; от 10,5 до
40;
от 10,5 до 42; от 15 до 35
2,53,63,92,12,5
от 50 до 5000от 50 до 5000от 50 до 3000от 10 до 20от 5 до 3000
от 3 до 12 от 3 до 12 от 3 до 12от 30 до 70 от 3 до 12
12
95000
75000
56000
Масса, кг, не более
Длина погружаемой части, мм
Диаметр погружаемой части, мм
Средний срок службы, лет
Средняя наработка на метрологический отказ в
зависимости от диапазона температуры и
класса допуска первичного преобразователя, ч:
- классов А, В в диапазоне от -50 до +300 °С
- классов А, В в диапазоне от -200 до +600 °С
- класса АА в диапазоне от -50 до +250 °С
Рабочие условия измерений:
- диапазон температуры
окружающего воздуха, °С
- относительная влажность при температуре
окружающего воздуха +40 °C, %
от -40 до +80; от -50 до +80; от -60 до +80от -40 до +80от -50 до +85
до 100до 100до 100
Лист № 19 Trial
листов 25
-
-
-
от -40 до +85;
от -40 до +125
Продолжение таблицы 12
Наименование характеристики
Значение характеристики для модификации
TR21-A-xTT, TR21-A-xTB, TR21-B-xTT,TR22-А,ТR25
TR21-B-xTB, TR21-C-xTT, TR21-C-xTBTR22-В
TR30-Р
Время термической реакции, t
50
,с, не более
4,73,2; 4,73,2
5
Выходной сигнал
1)
- постоянного тока, мА
- напряжения постоянного тока, В
- цифровой сигнал
Напряжение питания, В
1)
-
0,7
от 25 до 3000
от 3 до 12
от 4 до 20от 4 до 20; от 20 до 4; от 0 до 20;
от 20 до 0
от 0 до 10от 0 до 10
- HART; PROFIBUS PA;
FOUNDATION Fieldbus
от 10 до 30 от 9 до 30; от 9 до 32; от 9 до 36;
от 10 до 30; от 10 до 35; от 10 до
36; от 10,5 до 30; от 10,5 до 40;
от 10,5 до 42; от 15 до 35
2,52,44,1
от 5 до 3000 150150
от 3 до 12 от 3 до 12от 3 до 12
12
95000
75000
56000
Масса, кг, не более
Длина погружаемой части, мм
Диаметр погружаемой части, мм
Средний срок службы, лет
Средняя наработка на метрологический
отказ в зависимости от диапазона
температуры и класса допуска первичного
преобразователя, ч:
- классов А, В в диапазоне от -50 до +300 °С
- классов А, В в диапазоне от -200 до +600 °С
- класса АА в диапазоне от -50 до +250 °С
Рабочие условия измерений:
- диапазон температуры
окружающего воздуха, °С
- относительная влажность при температуре
окружающего воздуха +40 °C, %
от -40 до +85от -40 до +80от -40 до +80
до 100до 100до 100
до 100
Лист № 20
Всего листов 25
TFT35
от -40 до +85
Продолжение таблицы 12
Наименование характеристики
TR30-W
Значение характеристики для модификации
TR31-x-z-P, TR31-x-z-S,
TR31-x-z-TT,TR33-Z-Px,TR40, TR50,
TR33-Z-Sx, TR33-Z-ТТ,TR52-M,TR45
TR34-x-Pz, TR34-x-Sz, TR54-S
TR34-x-ТТ
51017
5
Время термической реакции, t
50
,с, не более5
Выходной сигнал
1)
- постоянного тока, мАот 4 до 20
- напряжения постоянного тока, В -
от 4 до 20 - -
- - -
Напряжение питания, В
1)
от 10 до 35
от 10 до 30--
от 4 до 20
от 0 до 10; от 0,5 до
4,5
от 10 до 30;
от 12 до 30; 5
1,4
от 25 до 3000
от 6 до 12
0,73,12,2
от 50 до 3000 от 25 до 3000 от 25 до 3000
от 3 до 12 от 2 до 12 от 3 до 12
12
95000
75000
56000
Масса, кг, не более0,7
Длина погружаемой части, мм от 25 до 3000
Диаметр погружаемой части, мм от 3 до 12
Cредний срок службы, лет
Средняя наработка на метрологический
отказ в зависимости от диапазона
температуры и класса допуска первичного
преобразователя, ч:
- классов А, В в диапазоне от -50 до +300 °С
- классов А, В в диапазоне от -200 до +600 °С
- класса АА в диапазоне от -50 до +250 °С
Рабочие условия измерений:
- диапазон температуры
окружающего воздуха, °Сот -40 до
+85
- относительная влажность при температуре
окружающего воздуха +40 °C, %до 100
от -50 до +85;от -20 до +100;-40 до +80;
от -40 до +85;от -50 до +400; от -50 до +80;
от -20 до +80; от -60 до +120 от -60 до +80
от -50 до +80
до 100до 100до 100
до 100
Лист № 21
Всего листов 25
Наименование характеристики
Продолжение таблицы 12
TR59-X TR59-R
ТR58
Значение характеристики для модификации
ТR55TR57-P
TR59-
V
,
,
TR59-
W
,
TR53TR57-M
10 7 10 10 7
7
Время термической реакции, t
50
,с, не более
Выходной сигнал
1)
- постоянного тока, мА
- напряжения постоянного тока, В
- цифровой сигнал
Напряжение питания, В
1)
-
-
-
-
1,2
от 4 до 300
от 3 до 12
от 4 до 20; от 20 до 4; от 0 до 20; от 20 до 0-от 4 до 20
от 0 до 10- -
HART; PROFIBUS PA; FOUNDATION Fieldbus--
от 9 до 30; от 9 до 32; от 9 до 36; от 10 до 30; от-от 10 до 30
10 до 35; от 10 до 36; от 10,5 до 30; от 10,5 до
40; от 10,5 до 42; от 15 до 35
1,72,926,42,20,3
от 50 до 3000 от 50 до 3000 от 50 до 50000 от 50 до 3000 от 10 до 100
от 3 до 12 от 3 до 12 от 6 до 15 от 6 до 12 от 6 до 12
12
95000
75000
56000
Масса, кг, не более
Длина погружаемой части, мм
Диаметр погружаемой части, мм
Cредний срок службы, лет
Средняя наработка на метрологический
отказ в зависимости от диапазона
температуры и класса допуска первичного
преобразователя, ч:
- классов А, В в диапазоне от -50 до +300 °С
- классов А, В в диапазоне от -200 до +600 °С
- класса АА в диапазоне от -50 до +250 °С
Рабочие условия измерений:
- диапазон температуры
окружающего воздуха, °С
- относительная влажность при температуре
окружающего воздуха +40 °C, %
от -40 до +80; от -40 до +85; от -50 до +400
2)
; от -20 до +100; от -20 до +85;
от -60 до +80 от -60 до +85 от -60 до +400
2)
; от -50 до +400; от -20 до +60
от -40 до +85;от -60 до +120
от -60 до +85
до 100до 100до 100до 100до 70
от -50 до +100
до 100
Лист № 22
Всего листов 25
TR97
от -40 до +80;
от -50 до +80;
от -60 до +80
Продолжение таблицы 12
Значение характеристики для модификации
TR60-B
TR94, ТR95-А-В, ТR95-В-В,
10
Наиме
н
ова
ни
е характер
и
стики
TR60-
A
,
ТR81TR96-O-P, TR96-O-F, TR96-TR97-M
R-C, TR96-R-R, TR96-R-N
Время термической реакции, t
50
,с, не более6551510
Выходной сигнал
1)
-
-
-
-
6,3
от 50 до 50000
от 3 до 20
- постоянного тока, мАот 4 до 20; от 20 до 4; от 0 до 20; от 20 до 0
- напряжения постоянного тока, В от 0 до 10
- цифровой сигналHART; PROFIBUS PA; FOUNDATION Fieldbus
Напряжение питания, В
1)
от 9 до 30; от 9 до 32; от 9 до 36; от 10 до 30; от 10 до 35; от 10 до 36; от 10,5
до 30; от 10,5 до 40; от 10,5 до 42; от 15 до 35
Масса, кг, не более0,45,446,540,6
Длина погружаемой части, мм от 50 до 1500 от 50 до 3000 от 50 до 50000 от 50 до 20000
Диаметр погружаемой части, мм от 6 до 12 от 3 до 22 от 6 до 200 от 3 до 20
Средний срок службы, лет 12
Средняя наработка на метрологический
отказ в зависимости от диапазона
температуры и класса допуска первичного
преобразователя, ч:
- классов А, В в диапазоне от -50 до +300 °С95000
- классов А, В в диапазоне от -200 до +600 °С75000
- класса АА в диапазоне от -50 до +250 °С56000
Рабочие условия измерений:
- диапазон температуры
окружающего воздуха, °С от -40 до +80 от -40 до +80; от -40 до +80; от -40 до +80;
от -50 до +80; от -50 до +80; от -50 до +80;
от -60 до +80от -60 до +80от -60 до +80
- относительная влажность при температуре
окружающего воздуха +40 °C, %до 100до 100до 100до 100
до 100
Лист № 23
Всего листов 25
TF35
2,5
TF37
10
Значение характеристики для модификации
TF40 TF41 TF43
15 10 10
TF44
15
TF45
2,7
0,5
0,5
1,60,42,4
2,7
1,1
от 20 до 300
от 20 до 1000
от 20 до 1000от 20 до 1000от 20 до 5000
от 20 до 5000
от 20 до 5000
от 3 до 22
от 3 до 22
от 3 до 22от 3 до 22от 3 до 22
от 3 до 22
от 3 до 22
12
95000
Окончание таблицы 12
Наименование
характеристики
Время термической
реакции, t
50
,с, не более
Масса, кг, не более
Длина погружаемой
части, мм
Диаметр погружаемой
части, мм
Cредний срок службы,
лет
Средняя наработка на
метрологический
отказ, ч
Рабочие условия
измерений:
- диапазон температуры
окружающего
воздуха, °С
от -40 до +100;
от -40 до +140;
от -40 до +150
от -20 до +105;
от -50 до +200
от -40 до +100; от -40 до +100; от -50 до +105;
от -60 до +100 от -60 до +100 от -60 до +105
от -20 до +105;
от -50 до +200;
от -60 до +200
от -20 до +105;
от -50 до +200;
от -60 до +200
- относительная
влажность при
температуре
окружающего воздухадо 100до 100до 100до 100до 100до 100до 100
+40 °C, %
Примечания
1)
для термопреобразователей сопротивления с вторичным преобразователем, в зависимости от используемого вторичного
преобразователя;
2)
температура окружающего воздуха выбирается в зависимости от материала оболочки кабеля, в таблице приведена максимально
допустимая температура окружающего воздуха.
Лист № 24
Всего листов 25
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и на термопреобразователь
на его этикетку или в виде наклейки.
Комплектность средства измерений
Комплект поставки представлен в таблице 13.
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Таблица 13 - Комплектность термопреобразователей
Наименование
Термопреобразователь сопротивления серий ТR, TF
1)
Методика поверки ИЦРМ-МП-074-18
Паспорт
2)
Руководство по эксплуатации
3)
Примечания
1)
- В зависимости от заказа;
2)
- На каждый термопреобразователь;
3)
- На партию.
Поверка
осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий
ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.
Основные средства поверки:
-
термометр сопротивления платиновый эталонный ПТС-10М (регистрационный
номер в Федеральном информационном фонде 11804-99);
-
мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08);
-
вольтметруниверсальныйцифровойGDM-78261(регистрационныйномер
в Федеральном информационном фонде 52669-13);
-
термостатпереливнойпрецизионныйТПП-1(регистрационныйномер
в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобра-
зователям сопротивления серий ТR, TF
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний
Технические условия ТУ 4211-001-45154700-2013 Термопреобразователи сопротивления
TR, TF. Технические условия
Техническая документация изготовителей
Лист № 25
Всего листов 25
Изготовители
Акционерное общество «ВИКА МЕРА» (АО «ВИКА МЕРА»)
ИНН 7729346754
Адрес: 127015, г. Москва, ул. Вятская, д. 27, стр.17
Телефон: +7 (495) 6480180
Факс: +7 (495) 6480181
Е-mail:
WIKA Instruments Ltd., Канада
Адрес: 3103 Parsons Road, Edmonton, Alberta, T6N 1C8
Телефон: +1 780 463 7035
Факс: +1 780 462 0017
Е-mail:
Gayesco Europe Srl & C. Sas, Италия
Trial: Via Giuseppe Borghisani, 4, 26035 Pieve San Giacomo (CR)
Телефон: +39 0372 6405
Е-mail:
Gayesco-WIKA USA, LP, США
Адрес: 229 Beltway Green Boulevard, Pasadena, TX 77503
Телефон: +1 713-941 8540
Факс: +1 713-475 0011
Е-mail:
Заявитель
Акционерное общество «ВИКА МЕРА» (АО «ВИКА МЕРА»)
ИНН 7729346754
Адрес: 127015, г. Москва, ул. Вятская, д. 27, стр. 17
Почтовый адрес: 127015, г. Москва, а/я 58
Телефон: +7(495) 648-01-80
Факс: +7(495) 648-01-82
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 40592-09 | Термометры сопротивления | ТЭМ-100 | ЗАО "Теплоэнергомонтаж" (ТЭМ), г.С.-Петербург | 4 года | Перейти |
| 52286-12 | Термопреобразователи сопротивления платиновые | SER | Фирма "Okazaki Manufacturing Company", Япония | 2 года | Перейти |
| 14239-94 | Термопреобразователи сопротивления | ТСМ 9203 | Опытный завод "Эталон", г.Омск | 3 года | Перейти |
| 67095-17 | Термопреобразователи сопротивления платиновые | LF12PT100-75-3110-F04 | Фирма "Shenzhen Testeck Technology Co. Ltd.", Китай | 2 года | Перейти |
| 21504-01 | Измерители удельного электрического сопротивления углеграфитовых изделий | ИУС-4с | Управление научных исследований Южно-Уральского государственного университета, г.Челябинск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
