Системы телеметрии ИРЗ ТМС-Квант+ ЦВИЯ.465625.005, ГРСИ 71857-18
Номер госреестра:
71857-18
Наименование СИ:
Системы телеметрии
Обозначение типа:
ИРЗ ТМС-Квант+ ЦВИЯ.465625.005
Производитель:
ООО "ИРЗ ТЭК", г.Ижевск
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.07.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70600
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы телеметрии ИРЗ ТМС-Квант+ ЦВИЯ.465625.005
Назначение средства измерений
Системы телеметрии ИРЗ ТМС-Квант+ ЦВИЯ.465625.005 (далее по тексту - системы или
ИРЗ ТМС-КВАНТ+) предназначены для измерений и регистрации температуры по всей длине
волоконно-оптического кабеля, помещенного в газообразную, жидкую или твердую среду.
Описание средства измерений
Принцип действия ИРЗ ТМС-Квант+ основан на эффекте Рамана или комбинационном
рассеянии, возникающем при неупругом рассеянии фотонов входного светового импульса на
низкочастотных термических колебаниях атомов, образующих молекулу рассеивающей среды.
Оптоэлектронный блок генерирует лазерное излучение на длине волны 1550 нм, которое
распространяется по оптическому кабелю и рассеивается в нем. В результате в спектре
рассеяния появляются дополнительные частоты, интенсивность проявления которых связана с
температурой рассеивающей среды. Анализируя кривые обратного рассеяния вычисляется
температура оптического кабеля.
Системы телеметрии ИРЗ ТМС-Квант+ ЦВИЯ.465625.005 состоят из станции
управления серии ИРЗ-501-95 (далее по тексту - СУ) и оптоволоконного кабель-датчика
(волоконно-оптического кабеля), являющегося температурным датчиком, непосредственно
воспринимающим температурное воздействие окружающей среды.
Станция управления ИРЗ-501-95 предназначена для измерений и регистрации
температурного распределения по длине волоконно-оптического кабеля, расположенного вдоль
ствола скважины или помещенного в иную среду, с последующей передачей данных на пункт
диспетчерского управления в систему АСУТП. Станция управления состоит из раздельных
блоков, в том числе блока оптического измерения, блоков контроля и управления, систем
электропитания, поддержания микроклимата.
Структура обозначения (код заказа) системы представлена в таблице 1.
Таблица 1
12345678910
ИРЗ ТМС-Квант+ЦВИЯ.465625.005
Где:
1; 10 - Обозначение названия системы.
2 - Количество измерительных каналов, в соответствии с таблицей 2.
3 - Совместимость с оптоволокном, в соответствии с таблицей 3.
4 - Погрешность измерения температуры, в соответствии с таблицей 4.
5 - Дискретность измерения температуры по длине кабель-датчика, в соответствии с таблицей
5.
6 - Диапазон измерений температуры, в соответствии с таблицей 6.
7 - Исполнение станции управления, в соответствии с таблицей 7.
8 - Комплект монтажных частей для спуска кабель-датчика, в соответствии с таблицей 8
9 - Длина оптоволоконного кабель-датчика
Лист № 2
Всего листов 6
Обозначения в коде заказа в зависимости от количества измерительных каналов приведены в
таблице 2.
Таблица 2
Исполнение (обозначение в коде заказа)
1
4
8
Расшифровка
Один канал
Четыре канала
Восемь каналов
Обозначения в коде заказа в зависимости от типа оптического волокна совместимого с
системой приведены в таблице 3.
Таблица 3
Исполнение (обозначение в коде заказа)
ОМ
Расшифровка
Совместима с одномодовым оптоволокном
Обозначения в коде заказа в зависимости от погрешности измерения температуры приведены в
таблице 4.
Таблица 4
Исполнение (обозначение в коде заказа)
2,0
Расшифровка
Погрешность измерения температуры ±2,0 °С
Обозначения в коде заказа в зависимости от дискретности измерения температуры по длине
кабель-датчика приведены в таблице 5.
Таблица 5
Исполнение (обозначение в коде заказа)
1,00
1,63
3,26
Расшифровка
Измерение температуры с шагом 1,00 м
Измерение температуры с шагом 1,63 м
Измерение температуры с шагом 3,26 м
Расшифровка
Обозначения в коде заказа в зависимости от диапазона измерений температуры приведены в
таблице 6.
Таблица 6
Исполнение
(обозначение в коде заказа)
85
150
300
Диапазон измерений температуры от -60 до +85 °С
Диапазон измерений температуры от -60 до +150 °С
Диапазон измерений температуры от -60 до +300 °С
Расшифровка
УХЛ1
УХЛ4
Обозначения в коде заказа в зависимости от исполнения станции управления приведены
в таблице 7.
Таблица 7
Исполнение
(обозначение в
коде заказа)
Исполнение станции управления для эксплуатации на открытом воздухе
при температуре окружающей среды от -60 до +50 °С
Исполнение станции управления для эксплуатации в обогреваемом боксе
при температуре окружающей среды от +5 до +50 °С
Лист № 3
Всего листов 6
Обозначения в коде заказа в зависимости от наличия комплекта монтажных частей для спуска
кабель-датчика приведены в таблице 8.
Таблица 8
Исполнение
(обозначение в коде заказа)
КМЧ0
КМЧ1
Расшифровка
Комплект монтажных частей не требуется
Комплект монтажных частей для спуска кабель-датчика
Общий вид компонентов ИРЗ ТМС-КВАНТ+ представлен на рисунках 1-2.
Пломбирование систем не предусмотрено.

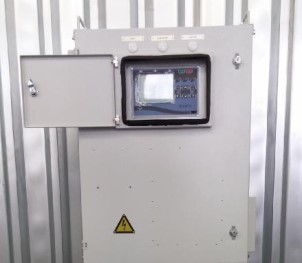

Рисунок 1 - Общий вид станции управления ИРЗ-501-95
Рисунок 2 - Общий вид волоконно-оптического кабеля системы
Лист № 4
Всего листов 6
Программное обеспечение
Программное обеспечение (ПО) ИРЗ ТМС-КВАНТ+ состоит из встроенной части ПО и
автономной части ПО (АРМ оператора) (опция).
Встроенное ПО поставляется в комплекте с ИРЗ ТМС-КВАНТ+ и предназначено для
конфигурации и проведения измерений, а также реализации следующих функций: обработки,
передачи, хранения данных, аутентификации и регистрации пользователя.
Метрологически значимым является только встроенное ПО, которое устанавливается на
предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и
не подлежит изменениюна протяжении всего времени функционирования изделия, что
соответствует уровню защиты «высокий» в соответствии с рекомендацией по метрологии
Р 50.2.077-2014. Метрологические характеристики системы оценены с учетом влияния на них
ПО.
Автономное ПО (АРМ оператора) не влияет на метрологические характеристики ИРЗ
ТМС-КВАНТ+, поскольку не производит вычисления и оперирует цифровыми данными,
полученными от системы.
Идентификационные данные встроенного ПО представлены в таблице 9.
Таблица 9
Идентификационные данные (признаки)
Идентификационное наименование встроенного ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор программного обеспечения
Значение
MK_firmw
не ниже 1.00
-
Метрологические и технические характеристики
приведены в таблице 10.
Диапазон измерений температуры, °С
(1)
±2
1,00; 1,63; 3,26
15
Напряжение питания, В
Тип оптического волокна
7
Таблица 10
Наименование характеристики
Значение
от -55 до +85;
от -55 до +150;
от -55 до +300
60; 180; 300; 600
0,01
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
Время единичного измерения
(2)
, с
Разрешение, °С
Дискретности измерения температуры по длине
кабель-датчика (пространственное разрешение)
(1), (3)
, м
Количество оптических измерительных каналов, шт.
(1)
1; 4; 8
Время установления рабочего режима при температуре
окружающей среды не менее +20 °С, мин, не более
Максимальная потребляемая мощность, В·А
от 180 до 260
(от 49 до 51 Гц)
1000
одномодовое
(тип ITU-T G.652)
1550
675×1850×365
от 10 до 6000
Длина волны источника излучения, нм
Габаритные размеры СУ (Ш×В×Г), мм, не более
Длина волоконно-оптического кабеля, м
Диаметр волоконно-оптического кабеля в защитной
оболочке, мм, не более
Лист № 5
Всего листов 6
Наименование характеристикиЗначение
Масса, кг, не более:
- станции управления ИРЗ-501-95 60
- волоконно-оптического кабеля (длиной 1000 м) 90
Рабочие условия эксплуатации станции управления
ИРЗ-501-95:
- температура окружающей среды, °С
(1)
от -60 до +50;
от +5 до +50;
- относительная влажность воздуха, %до 80
Средняя наработка до отказа, ч, не менее48 000
Средний срок службы, лет, не менее 6
Примечания:
(1)
В зависимости от исполнения системы ИРЗ ТМС-Квант+.
(2)
Оптимальное время для единичного измерения составляет 600 с.
(3)
Пространственное разрешение представляет собой расстояние между точками 10 %
и 90 % при реакции датчика на шаговое изменение температуры секции оптоволокна.
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) и паспорта
типографским способом или методом штемпелевания, а также на корпус оптического блока при
помощи наклейки.
Комплектность средства измерений
Комплектность ИРЗ ТМС-КВАНТ+ приведена в таблице 11.
Система телеметрии
В соответствии с
договором поставки
Таблица 11
Наименование
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Обозначение
ИРЗ ТМС-Квант+
ЦВИЯ.465625.005
ЦВИЯ.465625.005 РЭ
ЦВИЯ.465625.005-ПС
МП 207-013-2018
-
Руководство по эксплуатации
Паспорт
Методика поверки
Волоконно-оптический кабель
Комплект монтажных частей
ПО АРМ оператора
Поверка
осуществляется по документу МП 207-013-2018 «Системы телеметрии ИРЗ ТМС-Квант+
ЦВИЯ.465625.005. Методика поверки», утверждённому ФГУП «ВНИИМС» 18.01.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100 (регистрационный № 19916-10).
Термостаты переливные прецизионные ТПП-1 (регистрационный № 33744-07).
Система температуры многоканальный прецизионный МИТ 8 (регистрационный
№ 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
телеметрии ИРЗ ТМС-Квант+ ЦВИЯ.465625.005
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения
температуры.
МЭК61757-2-2:2016Волоконно-оптическиедатчики.Часть2-2.Измерение
Температуры. Распределенные измерения.
ЦВИЯ.465625.005 ТУ «Система телеметрии ИРЗ ТМС-Квант+ ЦВИЯ.465625.005.
Технические условия».
Изготовитель
Общество с ограниченной ответственностью «ИРЗ ТЭК» (ООО «ИРЗ ТЭК»)
ИНН 1833033690
Адрес: 426034, г. Ижевск, ул. Базисная, 19
Телефон: +7 (3412) 688-759, 658-061, 658-305, 658-306
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16863-97 | Системы автоматического контроля блоков электрической централизации | Тест | Государственная академия путей сообщения, г.Омск | 1 год | Перейти |
| 59086-14 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии Единой национальной электрической сети | Нет данных | ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 68471-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части ООО "Транснефть - Восток" по объекту Производственная база ОАО "ЦТД "Диаскан" | Нет данных | ООО "Автоматизированные системы в энергетике", г.Владимир | 4 года | Перейти |
| 29332-05 | Системы измерений длительности соединений | СИДС MD-110 | Фирма "Ericsson Enterprise AB", Швеция | 2 года | Перейти |
| 61764-15 | Системы автоматизированные информационно-измерительные | ИС-8-1/2 | ООО "НПП "Мера", г.Мытищи | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
