ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка пикнометрическая H&D Fitzgerald Ltd.
Назначение средства измерений
Установка пикнометрическая H&D Fitzgerald Ltd. (далее - установка) предназначена для
прецизионныхизмеренийплотностижидкостивусловияхтранспортированияпо
технологическим трубопроводам, а также в качестве рабочего эталона 1-го разряда согласно
ГОСТ 8.024-2002 для проведения поверки поточных преобразователей плотности жидкости в
условиях эксплуатации.
Описание средства измерений
Принцип действия установки основан на пикнометрическом методе измерений плотности
жидкости с помощью металлических напорных пикнометров. Сущность метода состоит в
определении массы известного объёма жидкости, отобранного в пикнометр из трубопровода
при температуре и давлении в трубопроводе. Для определения массы пикнометров применяют
весовые компараторы или весы в режиме компарирования.
Плотность жидкости находят как частное от деления разности масс заполненного и
пустого пикнометра на значение вместимости пикнометра при условиях отбора пробы
жидкости. Отбор заданного объёма жидкости из трубопровода обусловлен конструкцией
пикнометра, являющегося сосудом полного заполнения с известной вместимостью.
Конструктивно установка состоит из следующих основных частей: комплекта напорных
металлических пикнометров в термоизолирующих кейсах, весов с набором гирь, цифрового
термометра, цифровых манометров, технологических трубопроводов с кранами, комплекта
запасных частей и материалов.
Массу пустого и заполненного пикнометра определяют с использованием весов
лабораторных электронных LE - 6202S с комплектом гирь класса точности Е
2
, входящих в
комплект установки и зарегистрированных в Федеральном информационном фонде под
номерами № 28158-04 и № 23653-02 соответственно.
Давление, температуру исследуемой жидкости и температуру тел пикнометров
определяют в момент отбора пробы жидкости в пикнометры при помощи цифровых
манометровDPI705,регистрационныйномер№ 16348-05;термометрацифрового
малогабаритного ТЦМ 9210, регистрационный номер № 14394-00, входящих в комплект
установки.
Пикнометры выполнены в виде металлических сосудов, снабжённых аварийными
предохранительными клапанами для сброса избыточного давления, входными и выходными
кранами, соединениями на быстросъемных муфтах. Кейсы для пикнометров имеют встроенные
датчики для контроля температуры пикнометров. Корпуса установки и кейсов выполнены из
легких композитных материалов и снабжены ручками для перевозки. В установке
смонтированы входной и выходной трубопроводы, запорные вентили, гибкие шланги высокого
давления с быстросъемными муфтами для подключения к пикнометрам.
Для выполнения измерений установка подключается к трубопроводу с транспортируемой
по нему жидкостью.

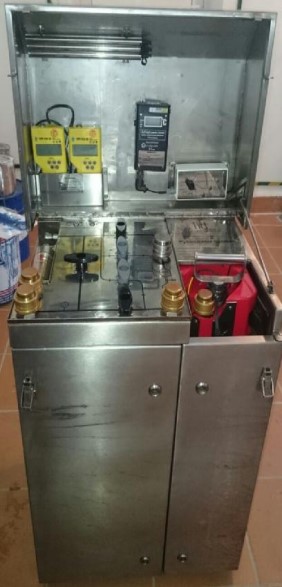

Общий вид средства измерений представлен на рисунке 1.
Лист № 2
Всего листов 4

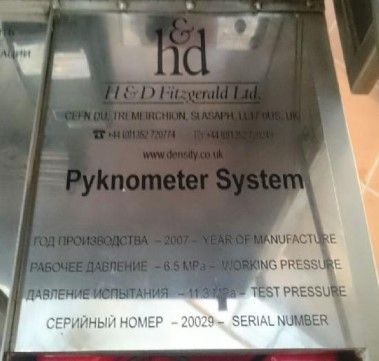

Рисунок 1 - Общий вид установки
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 700 до 1100
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон измерений плотности жидкости, кг/м
3
Пределы допускаемой абсолютной погрешности
измерений плотности жидкости, кг/м
3
Номинальное значение вместимости пикнометров, см
3
±0,10
1122,494
1122,593
1123,680
1122,660
Пределы допускаемой абсолютной погрешности
вместимости пикнометров, см
3
±0,025
6100
4600
±0,03
от 0 до +50
±0,2
от 0,1 до 12,2
Масса пикнометра, заполненного жидкостью, г, не более
Масса пустого пикнометра, г, не более
Пределы допускаемого значения размаха показаний
весов при измерении массы жидкости в пикнометрах, г
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
Диапазон измерений давления, МПа
Пределы допускаемой приведенной к верхнему пределу
погрешности измерений давления, %
±0,3
Лист № 3
Всего листов 4
Значение
600×450×900
130
Таблица 2 - Основные технические характеристики
Наименование характеристики
Габаритные размеры установки (Ш×Г×В), мм, не более
Масса установки, кг, не более
Условия эксплуатации установки
- температура жидкости, °С
- рабочее давление жидкости, МПа
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, гПа
Средний срок службы, лет
от +5 до +50
от 0,1 до 7,5
от -10 до +50
100
от 980 до 1030
10
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографическим способом.
Комплектность средства измерений
Количество
1 шт.
Таблица 3 - Комплектность установки
Наименование
Установка пикнометрическая в
составе:
Пикнометры напорные
металлические
Обозначение
H&D Fitzgerald Ltd.,
заводской № 20029
заводские №№ 818177-070105,
818178-070106, 818179-070107,
818180-070108
ТЦМ 9210М4
4 шт.
1 шт.
-
4 шт.
DPI 705 с датчиком
класса точности Е
2
LE-6202S
2 компл.
1 компл.
1 шт.
Термометр цифровой
Термопреобразователи
сопротивления
Приборы цифровые для измерений
давления
Набор гирь
Весы лабораторные электронные
Руководство по эксплуатации
«Установка пикнометрическая
H&D Fitzgerald Ltd.»
Методика поверки
-
МП 2302-0103-2017
1 экз.
1 шт.
Поверка
осуществляется по документу МП 2302-0103-2017 «ГСИ. Установка пикнометрическая H&D
Fitzgerald Ltd. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
30 ноября 2017 г.
Основные средства поверки:
- компаратор массы типа ССЕ10К3, рег. № 33294-09;
- комплект гирь класса точности Е
2
по ГОСТ OIML R 111-1-2009;
- стандартные образцы плотности жидкости типа РЭП, регистрационные номера
в Федеральном информационном фонде ГСО 8580-2004, ГСО 8583-2004, ГСО 8106-2002
с границами абсолютной погрешности (при Р=0,95)
±
0,05 кг/м
3
;
- рабочие эталоны 3-го разряда по ГОСТ 8.558-2009 (термометры сопротивления
эталонные ЭТС-100, рег. 19916-10);
- преобразователь сигналов ТС и ТП «Теркон», рег. № 23245-08;
- средства поверки приборов цифровых для измерения давления DPI 705 IS, в соответствии
с документом «Приборы цифровые для измерения давления DPI фирмы «GE Druck»,
Великобритания. Методика поверки», утвержденным ГЦИ СИ «ВНИИМ им. Д.И. Менделеева»
29.11.2005 г.;
Лист № 4
Всего листов 4
- средства поверки термометра цифрового ТЦМ 9210М4, в соответствии с разделом
«Методика поверки» паспорта НКГЖ.921.000.00ПС, согласованного с ГЦИ СИ «ВОЕНТЕСТ»
32 ГНИИИ МО РФ и ГЦИ СИ ВНИИФТРИ;
- средства поверки весов лабораторных электронных LE-6202S, в соответствии
с документом «Весы лабораторные электронные LE. Методика поверки», утвержденным
ГЦИ СИ «Тест ПЭ» 15.11.2004 г.;
- средства поверки гирь классов точности Е
2
, в соответствии с документом
ГОСТ OIML R 111-1-2009 ГСИ, Гири кл.т. Е1, Е2, F2, М1, М1-2, М2-3, М3. Часть 1
Метрологические и технические требования.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установке
пикнометрической H&D Fitzgerald Ltd.
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений
плотности
Техническая документация изготовителя - фирмы
«
H&D Fitzgerald Ltd.
»
, Великобритания.
Изготовитель
Фирма
«
H&D Fitzgerald Ltd.
»
, Великобритания
Адрес: Cefn Du, Tremeirchion, St. Asaph, LL17 OUS
Телефон: +44 (0) 1352 720774; E-mail:
Заявитель
Акционерное общество «Транснефть - Центральная Сибирь»
(АО «Транснефть - Центральная Сибирь»)
ИНН: 7017004366
Адрес: 634050, г. Томск, Набережная реки Ушайки, д. 24
Телефон: +7 (3822) 27-54-58, 27-54-93; факс: +7 (3822) 27-54-26
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
