Счетчики электрической энергии трехфазные статические СТЭМ-300, ГРСИ 71771-18
Номер госреестра:
71771-18
Наименование СИ:
Счетчики электрической энергии трехфазные статические
Обозначение типа:
СТЭМ-300
Производитель:
ООО "СИ-АРТ", г.Нижний Новгород
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.07.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70507/1
об утверждении типа средств измерений
Лист № 1
Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1938 от 20.08.2019 г.)
Счетчики электрической энергии трехфазные статические СТЭМ-300
Назначение средства измерений
Счетчики электрической энергии трёхфазные статические СТЭМ-300 предназначены для
измерения активной и реактивной энергии прямого и обратного направлений и четырехквад-
рантной реактивной энергии, ведения массивов профиля мощности нагрузки с программируе-
мым временем интегрирования, измерения параметров трехфазной сети и параметров качества
электрической энергии в трехпроводных и четырехпроводных сетях переменного тока.
Описание средства измерений
Принцип действия счетчиков СТЭМ-300 основан на преобразовании входных сигналов
тока и напряжения трёхфазной сети из аналогового представления в цифровое с помощью спе-
циализированной микросхемы, выполненной по технологии «система на кристалле» (System on
Chip – SoC).
Счетчики СТЭМ-300 являются измерительными приборами, построенными по принципу
учёта информации, получаемой с импульсного выхода измерительной микросхемы.
Измерительные входы счетчика имеют каналы измерения тока и напряжения. Датчиками
тока являются трансформаторы тока, включенные последовательно в цепь тока; датчиками напря-
жения – резистивные делители, включенные в параллельную цепь напряжения. Сигналы с датчиков
поступают на входы 16-разрядных АЦП специализированной микросхемы SoC, ядро цифровой об-
работки которой преобразует оцифрованные сигналы тока и напряжения в значения активной и ре-
активной мощности. Значения активной и реактивной мощности поступают в модуль, преобра-
зующий их в частоту импульсов активной и реактивной энергий, прямо пропорциональных значе-
ниям соответствующих мощностей. Помимо функций измерителя энергии, SoC имеет батарейный
домен реального времени, драйвер ЖКИ, локальные цифровые интерфейсы, сигналы дискретного
ввода/вывода для управления и контроля внутренней периферией прибора. Микроконтроллерное
ядро SoC работает под управлением специализированного встроенного программного обеспечения,
реализующего функциональность формирования, регистрации, сохранения в энергонезависимой
памяти измеряемых счетчиком параметров.
Обмен по одному или нескольким цифровым интерфейсам реализуется с помощью ин-
терфейсного контроллера, который мультиплексирует цифровые потоки между приемопередат-
чиком (UART) SoC и внешними интерфейсами счетчика, обеспечивая одновременный равно-
приоритетный обмен данными. Если по одному из интерфейсов подана команда на запись (па-
раметрирование прибора), то во избежание возможных коллизий, формирование ожидаемых
ответов на запросы по другим интерфейсам прерывается, формируются ответы вида «прибор
занят». Интерфейсный контроллер работает под управлением специализированного встроенно-
го программного обеспечения, реализующего функциональность управления цифровыми ин-
терфейсами и приема/передачи данных между интерфейсами, а также между каким-либо ин-
терфейсом и SoC.
Счетчики электрической энергии трёхфазные статические СТЭМ-300 выпускаются в
различных вариантах исполнения, которые отличаются классами точности, максимальными то-
ками, номинальными напряжениями, постоянной счетчика, вариантом подключения к сети (не-
посредственного подключения или включаемых через трансформатор), типами интерфейсов
связи (RS-485, RF; GSM), типом антенны и наличием резервного источника питания. Варианты
исполнения счетчиков приведены в таблице 1.
Счетчики являются законченными укомплектованными изделиями, для установки которых
на месте эксплуатации достаточно указаний, приведенных в эксплуатационной документации, в
которой нормированы метрологические характеристики измерительных каналов системы.
В счетчиках реализованы три протокола обмена: СПОДЭС; МЭК 60870-5; МPro.
Лист № 2
Всего листов 13
Запись счетчика при его заказе и в конструкторской документации другой продукции со-
стоит из наименования «Счётчик электрической трехфазный статический», условного обозна-
чения счетчика из таблицы 1 и номера технических условий.
Пример записи счётчиков-«Счетчик электрической энергии трехфазный статический
СТЭМ 300.153GSINU НШТВ.411152.001ТУ».
Счетчики с номинальным напряжением 3×(57,7-115)/(100-200) В могут использоваться на
подключениях с номинальными фазными напряжениями из ряда: 57,7; 63,5; 100; 110; 115 В. Счет-
чики с номинальным напряжением 3×(120-230)/(208-400) В могут использоваться на подключениях
с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.
Интерфейсы
Таблица 1-Варианты исполнения счетчиков
УсловноеВариант Класс точно- Номинальный
обозначение исполне- сти измеренияили базо-
счетчиканияактив- вый/максималь
СТЭМ-300 НШТВ. ной/реак- ный ток, А
411152. тивной энер-
000гии
Номиналь-
ное напря-
жение, В
RS-485 GSM RFID
ТНП РП
5/100
5/10
5/10
Счетчики непосредственного включения
131-1/1
131G-011/1*
131N-021/13×(120-230)/*
131GN-031/1 (208-400) **
131U-041/1 *
131GNU-051/1 ***
Счетчики непосредственного включения по напряжению и трансформаторного включения по току
153S-06 0,5S/1 *
153GS-070,5S/1**
153SN-080,5S/1**
153GSN-090,5S/1* **
153SU-100,5S/1* *
153GSU-110,5S/1* * *
153SNU-120,5S/1***
153GSNU-130,5S/1* ***
153SIN-140,5S/1 3×(120-230)/* **
153GSIN-150,5S/1 (208-400)* * **
153SINU-160,5S/1* ***
153GSINU-170,5S/1* * ***
155SU-18 0,2S/0,5* *
155GSU-19 0,2S/0,5* * *
155SNU-20 0,2S/0,5***
155GSNU-21 0,2S/0,5* ***
155SINU-22 0,2S/0,5* ***
155GSINU-23 0,2S/0,5* * ***
Счетчики трансформаторного включения по напряжению и по току
253S-240,5S/1*
253GS-250,5S/1**
253SN-260,5S/13×(57,7-115)/**
253GSN-270,5S/1 (100-200)* **
253SU-280,5S/1 * *
253GSU-290,5S/1 * * *
Лист № 3
Всего листов 13
000
гии
Продолжение таблицы 1
УсловноеВариант Класс точно- НоминальныйНоминаль-
обозначе- исполне- сти измере-или базо-ное напря-
Интерфейсы
ние счетчи-нияния актив- вый/максимал жение, В
каНШТВ.ной/реак-ьный ток, А
СТЭМ-300
411152.
тивной энер-
RS-485 GSM RFID
ТНП РП
5/10
253SNU-300,5S/1***
253GSNU-310,5S/1* ***
253SIN-320,5S/1* **
253GSIN-330,5S/1* * **
253SINU-340,5S/1* ***
253GSINU-350,5S/1* * ***
255SU-36 0,2S/0,5* *
255GSU-37 0,2S/0,5* * *
255SNU-38 0,2S/0,5 3×(57,7-115)/***
255GSNU-39 0,2S/0,5
(100-200)
* ***
255SINU-40 0,2S/0,5* ***
255GSINU-41 0,2S/0,5* * ***
Примечания к таблице:
- * означает наличие опции, пустое поле в таблице – отсутствие опции
- базовыми моделями являются счетчики вариантов исполнения НШТВ.411152.000-05,
НШТВ.411152.000-23, НШТВ.411152.000-41.
Тарификация и архивы учтенной энергии
Счетчики ведут многотарифный учет энергии в восьми тарифных зонах. Счетчики
имеют гибко программируемый тарификатор, который обеспечивает дифференциацию
количества потребляемой электроэнергии по зонам суток. Параметры тарификатора приведены
в таблице 2:
Таблица 2-Параметры тарификатора
Наименование параметра
Количество тарифов (тарифных зон)
Количество суточных тарифных таблиц
Количество месячных тарифных таблиц
Количество перенесенных дней
Количество переключаемых тарифных зон в сутках
Дискретность задания времени переключения тарифной зоны, с
Количество типов дней
Значение
8 (Т1…Т8)
16
12
40
16
1
4
Счетчики ведут следующие архивы тарифицированной учтенной энергии:
-значения учтенной активной и реактивной энергии прямого и обратного
направления нарастающим итогом с момента изготовления по всем тарифам;
- значения учтенной активной и реактивной энергии прямого и обратного направления
на текущий месяц и на начало предыдущих 36 месяцев;
- значения учтенной активной и реактивной энергии прямого и обратного направления
на начало текущего года и на начало предыдущих 2 лет;
-значения учтенной активной и реактивной энергии прямого и обратного
направления на начало суток по всем тарифам на глубину 125 суток;
-значения учтенной активной и реактивной энергии прямого и обратного
направления на интервале с программируемым временем интегрирования в пределах от 1 мин.
до 60 мин. на глубину 6000 записей;
Лист № 4
Всего листов 13
-значения учтенной активной и реактивной энергии прямого и обратного
направления на начало часа на глубину 125 суток.
Профили мощности нагрузки
Счетчики ведут четырехканальный профиль мощности с переменным временем интег-
рирования от 1 мин. до 60 мин. в интервалы времени, определяемые как целые числа, являю-
щиеся делителями числа 60.
Измерение параметров сети и показателей качества электрической энергии
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 секунд) физиче-
ских величин, характеризующих трехфазную электрическую сеть, и могут использоваться как
датчики или измерители параметров, приведенных в таблице 5.
Счетчики могут использоваться как измерители показателей качества электрической
энергии согласно ГОСТ 32144-2013.
Испытательные выходы
В счетчиках функционируют четыре изолированных импульсных выхода, которые могут
конфигурироваться для формирования импульсов телеметрии или поверки.
Функциональное назначение дискретных выходов приведено в таблице 3.
Таблица 3 – Программируемые функции дискретных выходов
Конт.Доступные функции
|A| |R| УН CLK
RS-485-1
17-18*
19-20
21-22
23-24
RS-485-2 A+ A- R+ R-
*
**
*
*
*
**
*
Примечание:
УН – выход управления нагрузкой внешним исполнительным устройством;
CLK – дискретный выход тактирования внутренних часов (времязадающая основа по
ГОСТ IEC 61038). Используется для проверки точности хода часов;
A+, A-, R+, R- - импульсные выходы активной и реактивной энергии прямого и обрат-
ного направления;
|A|,|R| - импульсные выходы активной и реактивной энергии по модулю.
Допустимые комбинации функций на контактах 17...24:
–A+, A-, R+, R- телеметрия;
–A+, A-, R+, R- поверка;
–RS-485-1, RS-485-2, CLK, УН;
–RS-485-1, |A|, |R| телеметрия, УН;
–RS-485-1, |A|, |R| поверка, УН.
Выбор режима работы выходов осуществляется по команде, поступающей от внешнего
компьютера по любому из интерфейсов.
В счетчике имеются два дискретных входа напряжением 24 В и два дискретных выхода
напряжением 24 В, реализованных с помощью модуля ICM-3.0, который входит в комплект по-
ставки по заказу потребителя.
Журналы
Счетчики ведут следующие журналы событий, в которых фиксируются времена нача-
ла/окончания событий:
1.журнал событий, связанных с напряжением (количество записей 1024);
2.журнал событий, связанных с током (количество записей 500);
3. журнал событий, связанных с включением/выключением счетчика (количество
записей 1000);
4. журнал событий программирования параметров счетчика (количество записей
1024);
5.журнал событий внешних воздействий (количество записей 500);
Лист № 5
Всего листов 13
6.журнал коммуникационных событий (количество записей 500);
7.журнал событий контроля (количество записей 500);
8.журнал самодиагностики (количество записей 500);
9.журнал превышения реактивной мощности (количество записей 500);
10. журнал параметров качества энергии (количество записей 500);
11. журнал состояний входов/выходов (количество записей 500)
12. журнал коррекции времени (количество записей 500);
13. журнал событий ICM-3.0 (количество записей 500);
14. журнал событий коммуникационного модуля (количество записей 500).
Журналы по п.п. 1 - 12 хранятся в памяти прибора в течение всего срока службы счетчи-
ков. Журналы по п.п.13-14 хранятся в памяти модуля в течение всего срока службы модуля и
соотвествующего ему счетчика.
Диагностика производится автоматически в процессе работы счетчика. В журнал за-
писываются результаты самодиагностики измерительного и вычислительного блоков (события
несоответствия контрольных сумм плат ПУ и МИ), таймера (событие сбоя даты/времени), бло-ка
памяти (событие несоответствия контрольной суммы калибровочных коэффициентов). Ре-
зультаты диагностики блока питания записываются в журнал включения/выключения.
Устройство индикации
В качестве счетного механизма счетчики имеют жидкокристаллические индикаторы
(ЖКИ) с подсветкой, осуществляющие индикацию:
-накопленной активной и реактивной энергии прямого и обратного направления по
тарифам и по сумме;
-накопленной активной и реактивной энергии по модулю независимо от направления
по тарифам и по сумме;
-даты и времени;
-действующего значения текущего напряжения по каждой из трех фаз;
-действующего значения текущего тока по каждой из трех фаз;
-частоты;
-текущей температуры (справочно);
-текущей активной мощности прямого и обратного направления по каждой из трех
фаз и по сумме;
-текущей реактивной мощности прямого и обратного направления по каждой из трех
фаз и по сумме;
-текущей полной мощности прямого и обратного направления по каждой из трех фаз
и по сумме;
-коэффициент активной мощности (по каждой из трех фаз и по сумме);
-коэффициент реактивной мощности (по каждой из трех фаз и по сумме);
-действующего тарифа;
-состояния встроенной батареи;
-состояния встроенных модемов;
-состояния реле управления нагрузкой.
Счетчики имеют кнопку для управления режимами индикации.
Счетчики с током Iб(Iмакс) равным 5(100) А обеспечивают отображение информации о
накопленной энергии на ЖКИ в виде восьмиразрядных чисел, шесть старших разрядов дают
показания в кВт·ч (квар·ч), седьмой и восьмой разряды, отделенные точкой, указывают десятые
и сотые доли кВт·ч (квар·ч) соответственно.
Счетчики с током Iном(Iмакс) равным 5(10) А обеспечивают отображение информации о
накопленной энергии на ЖКИ в виде семиразрядных чисел, пять старших разрядов дают пока-
зания в кВт·ч (квар·ч), шестой и седьмой разряды, отделенные точкой, указывают десятые и со-
тые доли кВт·ч (квар·ч) соответственно.
Объем основных и вспомогательных параметров, выводимых на ЖКИ, а также длитель-
ность индикации, программируются через интерфейс.
Лист № 6
Всего листов 13
Интерфейсы связи
Счётчики, в зависимости от варианта исполнения, обеспечивают обмен информацией
через интерфейсы:
- оптопорт;
- один или два RS-485;
- Ethernet;
- GSM;
- RF.
Все счётчики имеют один интерфейс RS-485, интерфейс Ethernet и оптический порт.
Все интерфейсы и модемы счетчика равноприоритетны.
Скорость обмена информации при связи с ПУ по цифровым интерфейсам:
–RS-485, не менее 9600 бит/с;
–Ethernet не менее 10Мбит/сек.
Счетчики с радиомодемом работают на частотах, выделенных по решению ГКРЧ
№ 7-20-03-001 от.07.05.2007 для устройств малого радиуса действия любого назначения
с выходной мощностью передатчика, не требующей разрешения ГКРЧ на использование радио-
частотных каналов.
Параметры радиомодема ближнего радиуса действия счетчиков:
1.Радиомодуль WI-FI 802.11 b/g/n:
- диапазон частот 2,4 или 5 ГГц;
- скорость передачи с различными типами модуляции: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48,
54, 150 Мб/с;
- выходная мощность передатчика не более 100 мВт;
- чувствительность приемника минус 100 дБм;
- режимы работы: точка доступа, точка-точка.
Назначение: обеспечение передачи данных на удаленные устройства.
2.Радиомодуль связи с радиочастотными UHF метками ближнего поля EPC Gen2 в со-
ответствии со стандартом ETSI EN302-208-1 V1.2.1 (RFID):
- диапазон частот 866,6-867,4 МГц;
- мощность передатчика не более 100 мВт;
- дальность связи с пассивной радиочастотной меткой – до 5 м.
Назначение: контроль состояния связанных с прибором RFID меток пломб.
GSM модем счетчиков соответствует параметрам:
Диапазон частот:
GSM/GPRS/EDGE: 900/1800МГц
UMTS/HSPA+: 900/2100МГц;
Выходная мощность:
GSM 900МГц: +33dBm (Class 4)
GSM 1800МГц: +30dBm (Class 1)
EDGE 900МГц: +27dBm (Class E2)
EDGE 1800МГц: +26dBm (Class E2)
UMTS 900/2100МГц: +24dBm (Class 3)
Счетчики в дистанционном режиме работы обеспечивают обмен информацией с компь-
ютером. Счетчики обеспечивают возможность программирования от внешнего устройства че-
рез интерфейсы связи:
–скорости обмена по интерфейсам RS-485;
–паролей считывателя и конфигуратора;
–наименования точки учета (места установки);
–сетевого адреса;
–коэффициента трансформации по напряжению и току;
–времени интегрирования мощности для профиля мощности (время интегрирования
мощности от 1 до 60 минут);
–тарифного расписания, расписания праздничных дней, списка перенесенных дней;
Лист № 7
Всего листов 13
–текущего времени и даты;
–статуса разрешения перехода на сезонное время;
–программируемых флагов разрешения/запрета автоматического перехода на сезон-
ное время;
–порогов активной и реактивной мощности прямого и обратного направления;
–конфигурации дискретных выходов и выхода УН;
–мягкую коррекцию времени;
–жесткую установку даты и времени;
–режимы индикации.
Внутреннее время счетчиков может быть синхронизировано в ручном или в автоматиче-
ском режиме. Автоматическая коррекция времени производится путем подачи управляющих
воздействий от ИВК (ИВКЭ) по цифровому интерфейсу в формате протокола счетчика.
В счетчиках имеется возможность автоматического перехода лето/зима.
Работа со счетчиками через интерфейсы связи может производиться с применением про-
граммного обеспечения завода - изготовителя «Meter_Config.exe» или с применением про-
граммного обеспечения пользователей.
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями счи-
тывателя и конфигуратора.
Формат данных при обмене информацией с компьютером по последовательным интер-
фейсам (оптопорт, RS-485): 1 стартовый бит, 8 бит данных, 1 стоповый бит.
Счетчик имеет возможность выступать в качестве инициатора связи с уровнем ИВКЭ
или ИВК при следующих событиях:
–вскрытии клеммной крышки;
–воздействии сверхнормативным магнитным полем;
–перепараметрировании;
–превышении максимальной мощности;
–отклонении от нормированного значения уровня напряжения.
Конструктивно счётчики состоят из следующих узлов:
-кожуха;
-крышки клеммной колодки;
-клеммной колодки;
-печатного узла модуля интерфейсного;
-печатного узла платы управления;
-отсека батареи и СИМ-карты:
-отсека для установки дополнительных модулей.
Элемент питания находится в отсеке, расположенном в области зажимных клеммников
под крышкой клеммной колодки. Отсек с элементом питания закрыт защитным кожухом, за-
щищающим от случайных воздействий при обслуживании и монтаже счетчика, и недоступен
без вскрытия пломбы энергоснабжающей организации. При исчерпании срока службы элемента
питания до истечения межповерочного интервала, он подлежит замене без необходимости пе-
риодической поверки счетчика.
Кожух изготовлен из ударопрочного пластика, не поддерживающего горение, и образо-
ван корпусом, крышкой со щитком, изолятором клеммной колодки. Счетчики имеют прозрач-
ную клеммную крышку. В счетчике имеется отсек для установки дополнительных модулей
(коммуникационного модуля связи или модуля ICM-3.0) с возможностью пломбировки.
Для счетчиков в неразборном корпусе установлены четыре дополнительные детали, пре-
пятствующие вскрытию корпуса. При попытке открыть крышку неразборного корпуса повреж-
дается целостность одной из дополнительных деталей, что явно укажет на попытку вскрытия
прибора.
Защита от несанкционированного доступа
Для защиты от несанкционированного доступа в счетчике предусмотрена установка
пломб организации, осуществляющей поверку счетчика, и пломба ОТК завода – изготовителя.
Лист № 8
Всего листов 13
После установки на объект счетчик должен пломбироваться пломбами обслуживающей
организации.
Кроме механического пломбирования в счетчике предусмотрено электронное пломбиро-
вание клеммной крышки и крышки корпуса счетчика. Электронные пломбы работают как во
включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия кры-
шек фиксируется в соответствующих журналах событий, без возможности инициализации жур-
налов.
Метрологические коэффициенты и заводские параметры защищены аппаратной пере-
мычкой и не доступны без вскрытия пломб.
В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчик
магнитного поля повышенной магнитной индукции. Факт и время воздействия на счетчик по-
вышенной магнитной индукции фиксируется в журнале событий.
Общий вид счетчика, схема пломбирования от несанкционированного доступа, обозна-
чение места нанесения знака поверки представлены на рисунке 1.

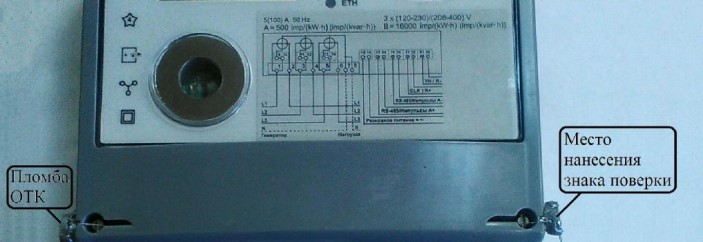

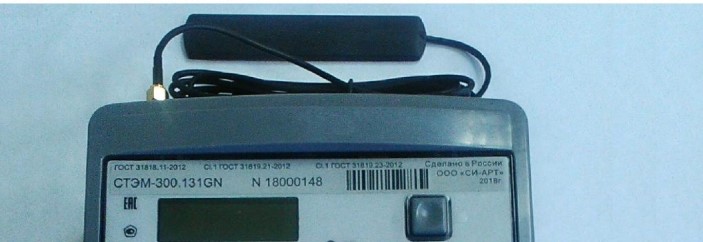

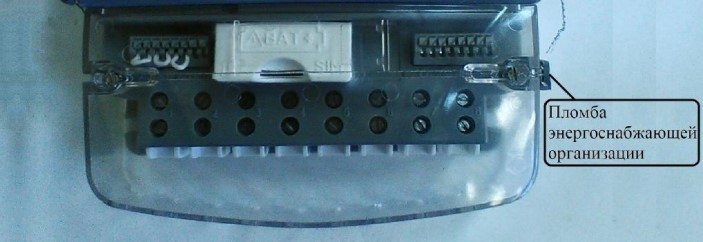

Рисунок 1 – Общий вид счетчика с внешней антенной, схема пломбирования
от несанкционированного доступа, обозначение места нанесения знака поверки.
Программное обеспечение
Программное обеспечение (ПО) счетчиков имеет структуру с разделением на метроло-
гически значимую и метрологически незначимую части. Каждая структурная часть исполняе-
мого кода программы во внутренней памяти микроконтроллера защищается циклической кон-
трольной суммой, которая непрерывно контролируется системой диагностики счетчиков.
Лист № 9
Всего листов 13
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэф-
фициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калиб-
ровки. Калибровочные коэффициенты защищаются циклическими контрольными суммами, ко-
торые непрерывно контролируется системой диагностики счетчиков. Массивы калибровочных
коэффициентов защищены ОТР (One Time Programmable)-битом защиты записи и не доступны
для изменения без вскрытия счетчиков.
При обнаружении ошибок контрольных сумм (КС) системой диагностики происходит
запись события в статусный журнал счетчиков.
Метрологические характеристики нормированы с учетом влияния программного обеспе-
чения. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО
счетчика и измерительную информацию.
Версия метрологически значимой части ПО счетчиков может отображаться на ЖКИ при
включении прибора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «высокий» в соответствии с Р 50.2.077-2014.
Таблица 4 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
FWM_СТЭМ-300
76 03-XX.XX.XXX.XX-X.X.XXX
00 00 CA 30
CRC 16
Примечание - Номер версии ПО состоит из трех полей:
- первоеполе- номерверсии метрологически значимой части ПО(76 03);
- второеполе–XX.XX.XXX.XX- номер версии метрологически незначимой части ПО (ВПОМИ);
- третьеполе– X.X.XXX- номерверсии метрологическинезначимой частиПО (ВПОПУ).
Метрологические и технические характеристики
Значение
1
0,2S или 0,5S
5/100
Таблица 5- Метрологические характеристики
Наименование характеристики
Класс точности при измерении:
- активной энергии прямого и обратного направления по:
ГОСТ 31819.21-2012
ГОСТ 31819.22-2012
- реактивной энергии прямого и обратного направления по:
ГОСТ 31819.23-2012
НШТВ.411152.001ТУ
Номинальное напряжение (U
ном
), В
1
0,5
3×(57,7-115)/(100-200) или
3×(120-230)/(208-400)
от 0,9 до 1,1 U
ном
от 0,8 до 1,2 U
ном
от 0 до 1,2 U
ном
Установленный рабочий диапазон напряжения
Расширенный рабочий диапазон
Предельный рабочий диапазон напряжения
Базовый/максимальный ток для счетчиков непосредственного
включения (Iб/Iмакс), А
Номинальный/максимальный ток для счетчиков, включаемых
через трансформатор (Iном/Iмакс), А
5/10
Лист № 10
Всего листов 13
±0,5
±
[
1+0,01(I
б
/I
х
-1)
]
±1
±0,02
±0,02
±0,3
±5
±1
±1
±(0,05+0,022
│
tgφ
│
)
±0,5
Значение
50
±
[
0,5+0,005(I
ном
/I
х
-1)
]
±0,05
Продолжение таблицы 5
Наименование характеристики
Номинальное значение частоты, Гц
Пределы допускаемой относительной погрешности измерения
напряжения электропитания при значениях напряжения в диа-
пазоне 0,8U
ном
≤U≤1,2U
ном
, %
Пределы допускаемой относительной погрешности измерения
фазных токов, %:
- для счетчиков непосредственного включения в диапазоне то-
ков от 0,05I
б
до I
макс
- для счетчиков трансформаторного включения в диапазоне то-
ков от 0,02 I
ном
до I
макс
Пределы допускаемой абсолютной погрешности измерения
частоты сети в рабочем диапазоне частот от 42,5 до 57,5 Гц, Гц
Пределы допускаемой относительной погрешности счетчиков
при измерении глубины провала напряжения при значениях
напряжения в диапазоне 0,8U
ном
≤U≤0,9U
ном
, %
Пределы допускаемой абсолютной погрешности счетчиков при
измерении длительности провала напряжения в диапазоне из-
мерений от 0,04 до 60 с при работе от резервного питания, с.
Пределы допускаемой абсолютной погрешности счетчиков при
измерении длительности перенапряжения в диапазоне измере-
ний от 0,04 до 60 с, с.
Пределы допускаемой относительной погрешности счетчиков
при измерении коэффициента несимметрии напряжения по ну-
левой и обратной последовательности в диапазоне измерений
от 1,0 до 5, %
Пределы допускаемой относительной погрешности счетчиков
при измерении текущих значений кратковременной дозы фли-
кера в диапазоне измерений от 0,4 до 4 при колебаниях напря-
жения формы меандра, %
Пределы допускаемой абсолютной погрешности счетчиков при
измерении коэффициента мощности в каждой фазе и по сумме
фаз в диапазоне от -1 до -0,5 и от 0,5 до 1 при значениях тока в
диапазоне 0,2I
ном
≤I≤1,2I
ном
и при значениях напряжения в диа-
пазоне 0,8U
ном
≤U≤1,2U
ном
, %
Пределы допускаемой абсолютной погрешности измерений уг-
ла фазового сдвига между фазным напряжением и одноимен-
ным током в диапазоне измерений от -180ºдо +180º при значе-
ниях тока в диапазоне 0,2I
ном
≤I≤1,2I
ном
и при значениях напря-
жения в диапазоне 0,8U
ном
≤U≤1,2U
ном
, º
Пределы допускаемой абсолютной погрешности измерений ко-
эффициента реактивной мощности в диапазоне от -5 до +5 при
значениях тока в диапазоне 0,2I
ном
≤I≤1,2I
ном
и при значениях
напряжения в диапазоне 0,8U
ном
≤U≤1,2U
ном
Пределы допускаемой относительной погрешности измерений
положительного отклонения напряжения электропитания в
диапазоне измерений от 0 до +20 % Uном, %
Лист № 11
Всего листов 13
±0,5
500
16000
5000
160000
±0,5
Значение
0,02/0,02
0,005/0,01 или 0,005/0,005
Продолжение таблицы 5
Наименование характеристики
Пределы допускаемой относительной погрешности измерений
отрицательного отклонения напряжения электропитания в диа-
пазоне измерений от 0 до -20 % U
ном
при отсутствии в счетчике
опции резервного питания, %
Пределы допускаемой относительной погрешности измерений
отрицательного отклонения напряжения электропитания в диа-
пазоне измерений от 0 до -80 % U
ном.
при наличии в счетчике
опции резервного питания, %
Стартовый ток (чувствительность) при измерении актив-
ной/реактивной энергии, А, не более:
- для счетчиков непосредственного включения
- для счетчиков, включаемых через трансформатор
Постоянная счетчика с I
б
(I
макс
)=5(100) А, имп./кВт
×
ч
[(имп./квар·ч)]
-в основном режиме (А)
-в режиме поверки (В)
Постоянная счетчика с I
ном
(I
макс
)=5(10) А, имп./кВт
×
ч
[(имп./квар·ч)]
-в основном режиме (А)
-в режиме поверки (В)
Пределы допускаемой основной абсолютной погрешности хода
часов реального времени, с/сут
Максимальное число действующих тарифов
8
5(2,3)
0,1
Значение
3,1(1,8)
0,1
Таблица 6 – Основные технические характеристики
Наименование характеристики
Потребляемая мощность для вариантов исполнения с GSM
модемом, В·А (Вт), не более:
- по цепи напряжения
- по цепи тока
Потребляемая мощность для вариантов исполнения без GSM
модема, В·А (Вт), не более:
- по цепи напряжения
- по цепи тока
Габаритные размеры счетчика, мм, не более:
‒высота
‒ширина
‒длина
236
170
72,5
Масса, кг, не более
Установленный диапазон рабочих температур, ºС
Срок сохранения информации при отключении питания, лет
Средняя наработка счетчика на отказ, ч
Средний срок службы счетчика, лет
1,6
от -40 до +70
40
220000
30
Знак утверждения типа
наносится на переднюю панель счетчиков методом офсетной печати и типографским способом
на титульные листы эксплуатационной документации.
Лист № 12
Всего листов 13
Комплектность средства измерений
Таблица 7- Комплектность счетчиков
НаименованиеОбозначениеКоличество
Счетчик электрической энергии трехфазный статический СТЭМ-300 1 шт.
НШТВ.411152.trial 1 экз.
НШТВ.411152.001РЭ 1 экз.
НШТВ.411152.001РЭ1* 1 экз.
НШТВ.411152.001РЭ2*1 экз.
НШТВ.00001-01*1 экз.
НШТВ.00001-02*1 экз.
Формуляр со знаком поверки
Руководство по эксплуатации
Методика поверки
Описание работы с программой конфигурирования
счетчиков СТЭМ
Программа поверки и проверки функционирования
счетчиков СТЭМ «Meter_Tools.exe»
Программа конфигурирования счетчиков СТЭМ
«Meter_Config.exe»
Антенна Adactus ADA-0062- SMA-M **
Модуль ICM-3.0***
Ящик
Коробка
Коробка (потребительская тара)
- 1 шт.
- 1 шт.
НШТВ.321324.0011 шт.
НШТВ.323229.0011 шт.
НШТВ.735391.0011 шт.
* Поставляется по отдельному заказу организациям, проводящим поверку и эксплуатацию
счётчиков.
** Входит в комплект поставки для вариантов исполнения, в условное обозначение которых
входит буква G.
*** Поставляется по отдельному заказу.
Поверка
осуществляется по документу НШТВ.411152.001РЭ1 «Счетчик электрической энергии трех-
фазный статический СТЭМ-300. Руководство по эксплуатации. Приложение В с изменением
№1. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 24 июня 2019 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.551-2013.
Установка поверочная универсальная УППУ–МЭ 3.1К, регистрационный номер в Феде-
ральном информационном фонде № 39138-08.
Частотомер электронно-счетный АКИП 5102/1, регистрационный номер в Федеральном
информационном фонде № 57319-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на счетчик давлением на навесную или мастичную пломбу, рас-
положенную в месте винтового крепления крышки к корпусу счетчика.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии трехфазным статическим СТЭМ-300
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической
энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного то-
ка. Частные требования. Часть 22. Статические счетчики активной энергии классов точности
0,2S и 0,5S
Лист № 13
Всего листов 13
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного то-
ка. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений элек-
трической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низко-
вольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совмес-
тимость технических средств»
НШТВ.411152.001 ТУ Счетчики электрической энергии трехфазные статические
СТЭМ-300 Технические условия
Изготовитель
Общество с ограниченной ответственностью «СИ-АРТ» (ООО «СИ-АРТ»)
ИНН 5262347256
Адрес: 603057, г. НижнийНовгород, ул. Нартова, д. 2В
Юридический адрес: 603081, г. Нижний Новгород, ул. Нартова, д. 2 ЛитераТ, офис1
Телефон: (831) 21-62-888
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон 8-800-200-22-14
Web-сайт:
Е-mail:
Регистрационный номер 30011-13 в Реестре аккредитованных лиц в области обеспечения
единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13750-93 | Счетчики газа | Gallus-2000 | Фирма "Schlumberger Industries", Франция | 8 лет | Перейти |
| 39460-08 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности (АИИС КУЭ) СПб ГУП "ЛЕНСВЕТ" Правобережный район | Нет данных | ООО "Оператор коммерческого учета", г.С.-Петербург | 4 года | Перейти |
| 42389-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС "Харабали" - АИИС КУЭ ПС "Харабали" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 42124-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/10 кВ "Р-20" - АИИС КУЭ ПС220/110/10 кВ "Р-20" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 32411-06 | Система коммерческого учета электрической энергии и мощности автоматизированная информационно-измерительная АИИС КУЭ ООО "РИГЛИ" | Нет данных | ООО "Оператор коммерческого учета", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
