Манометры промышленные Ashcroft мод. 1134, A5500, A6500, F5503, F5510, F5511, F5512, ГРСИ 71753-18
Номер госреестра:
71753-18
Наименование СИ:
Манометры промышленные
Обозначение типа:
Ashcroft мод. 1134, A5500, A6500, F5503, F5510, F5511, F5512
Производитель:
Фирма "Ashcroft Instruments GmbH", Германия; "Ashcroft Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.07.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70489
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры промышленные Ashcroft моделей 1134, A5500, A6500, F5503, F5510,
F5511, F5512
Назначение средства измерений
Манометры промышленные Ashcroft моделей 1134, A5500, A6500, F5503, F5510, F5511,
F5512 (далее - манометры) предназначены для измерений абсолютного давления и разности
давлений жидких и газообразных сред.
Описание средства измерений
Принцип действия манометров основан на уравновешивании измеряемого давления
силой упругой деформации чувствительного элемента (мембрана). Под воздействием
измеряемого давления, которое подается в измерительную камеру манометра, происходит
деформация мембраны, которая преобразуется передаточным механизмом в перемещение
показывающей стрелки относительно шкалы манометра.
Манометры представляют собой прибор, состоящий из измерительного механизма и
шкалы (циферблата) с показывающей стрелкой в цилиндрическом корпусе. Для подсоединения
к магистрали давления внизу или сзади корпуса расположен резьбовой штуцер с гайкой «под
ключ».
Манометры имеют одношкальное и многошкальное (две шкалы) исполнения.
Общий вид манометров приведен на рисунках 1 - 5.
Все элементы манометров, контактирующие с измеряемой средой, изготовлены из ма-
териалов, которые обеспечивают высокую степень защиты от коррозии, в том числе, в агрес-
сивной среде.
Для сглаживания пульсации измеряемого давления и повышения виброустойчивости
конструкцией манометров предусмотрена возможность заполнения пространства между цифер-
блатом и стеклом корпуса манометра демпфирующей жидкостью.
Конструкция манометров обеспечивает ограничение доступа к внутренним элементам,
с целью предотвращения несанкционированного доступа на корпус наносится наклейка, не по-
вредив которую невозможно вскрыть корпус. Обозначение места нанесения знака поверки
представлено на рисунке 6.
Лист № 2
Всего листов 7

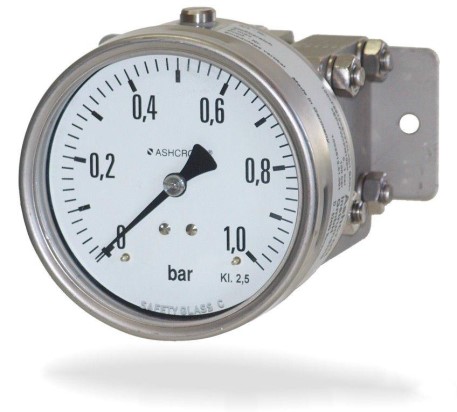

Рисунок 1 - Модель 1134

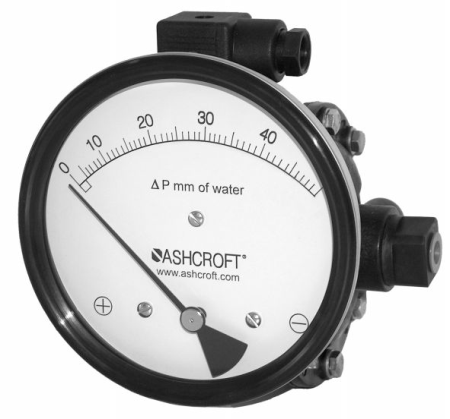

Рисунок 3 - Модель F5503

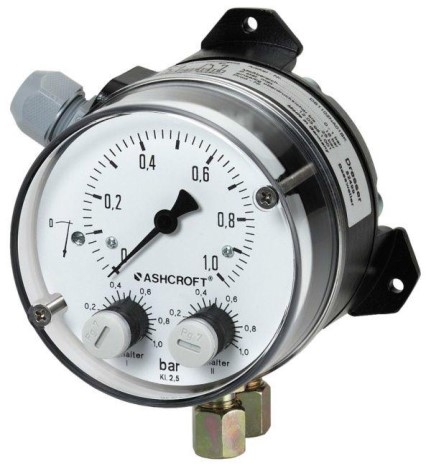

Рисунок 2 - Модели А5500 и А6500

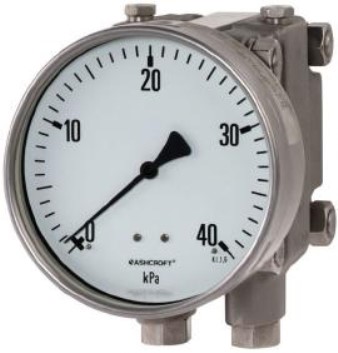

Рисунок 4 - Модель F5510
Лист № 3
Всего листов 7

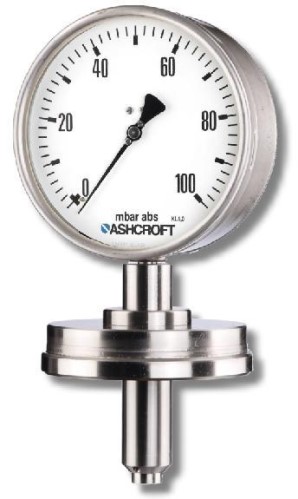

Рисунок 5 - Модели F5511 и F5512
Место нанесения знака
утверждения типа
Маркировочная
табличка
Место нанесения
знака поверки
Рисунок 6 - Места нанесения знака утверждения типа и знака поверки
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
приведены в таблицах 1 и 2.
Лист № 4
Всего листов 7
±
1,6;
±
2,5
Таблица 1 - Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений (ДИ):
- модель 1134
- разность давлений:
- НПИ, Па (бар)0 (0)
- ВПИ, Па (бар) 250,0 (0,0025); 500,0 (0,005); 750,0 (0,0075); 1000,0 (0,01);
1250,0 (0,0125); 1500,0 (0,015); 2000,0 (0,02); 2500,0 (0,025);
3750,0 (0,0375); 5000,0 (0,05); 7500,0 (0,075); 10000,0 (0,1);
12500,0 (0,125)
- модели А5500, A6500
- абсолютное давление
- НПИ, кПа (бар)0 (0)
- ВПИ, кПа (бар)2,5 (0,025); 4,0 (0,040); 6,0 (0,060); 10,0 (0,1); 16,0 (0,16);
25,0 (0,25); 40,0 (0,4); 60,0 (0,6); 100,0 (1,0); 160,0 (1,6);
250,0 (2,5); 400,0 (4,0); 600,0 (6,0); 1000,0 (10,0);
1600,0 (16,0); 2500,0 (25,0)
- модель F5503
- разности давлений
- НПИ, кПа (бар)0 (0)
- ВПИ, кПа (бар) 4,0 (0,04); 6,0 (0,06); 10,0 (0,1); 16,0 (0,16); 25,0 (0,25);
40,0 (0,4); 60,0 (0,6); 100,0 (1,0); 160,0 (1,6); 250,0 (2,5);
400,0 (4,0); 600,0 (6,0);
-ВПИ, МПа (бар)1,0 (10,0); 1,6 (16,0); 2,5 (25,0); 4,0 (40,0)
- модель F5510
- разность давлений
- НПИ, кПа (бар)0 (0)
- ВПИ, кПа (бар)100,0 (1,0); 160,0 (1,6); 250,0 (2,5); 400,0 (4,0); 600,0 (6,0)
- ВПИ, МПа (бар) 1,0 (10,0); 1,6 (16,0)
- модели F5511, F5512
-разность давлений
- НПИ, кПа (бар)0 (0)
- ВПИ, кПа (бар)40,0 (0,4); 60,0 (0,6); 100,0 (1,0); 160,0 (1,6); 250,0 (2,5);
400,0 (4,0); 600,0 (6,0);
- ВПИ, МПа (бар)1,0 (10,0); 1,6 (16,0); 2,5 (25,0)
Пределы допускаемой основной
приведенной к диапазону изме-
рений погрешности измерений
давления при температуре
окружающей среды 20 °С, %:
- модель 1134
±
3,0
- модели F5511, F5512
±
2,5
- модель F5503
±0,5;
±
1,0;
±
1,6
- модель F5510
- модели А5500, А6500
±
1,0;
±
1,6
Лист № 5
Всего листов 7
Продолжение таблицы 1
Наименование характеристикиЗначение
Пределы допускаемой дополни-
тельной приведенной к диапазону
измерений давления погрешности
от изменения температуры окру-
жающей среды в диапазоне рабо-
чих температур, на каждые 10 °С
от 20 °С, %/10 ºС:
- модели 1134, А5500, А6500,
F5503, F5510 ±0,3
- модели F5511, F5512 ±0,8
Примечания
1 Указанные диапазоны измерений манометров применяемых на территории РФ в сфере
Госрегулирования могут быть выражены в других единицах измерения давления в соответствии
с Постановлением правительства РФ № 879 от 31.10.2009 г.; для других случаев в соответствии
с требованиями Заказчика.
2 Конкретное значение погрешности и диапазон измерений, указываются в паспорте
на манометр.
Таблица 2 - Основные технические характеристики
Наименование характеристикиЗначение
Рабочие условия измерений:
- температура измеряемой среды, °С
- модель 1134от 0 до +60
- модели A5500, A6500 от -10 до +80
- модель F5510 от 0 до +100
- модель F5503, F5511, F5512от 0 до +85
- температура окружающей среды, °С
- модель 1134от 0 до +60
- модели A5500, A6500 от -20 до +70
- модели F5503, F5510 от -20 до +80
- модели F5511, F5512 от -10 до +80
- относительная влажность, %, не более95
- атмосферное давление, кПаот 84,0 до 106,7
Диаметр trial измерений, мм, не более 160
Габаритные и присоединительные размеры в соответствии с эксплуатационной документацией
Масса, кг, не более10
Средний срок службы, лет12
Средняя наработка на отказ, ч 20000
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации
и на маркировочную табличку в соответствии с рисунком 6.
Комплектность средства измерений
приведена в таблице 3.
Лист № 6
Всего листов 7
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначениеКоличество
Манометр промышленный Ashcroft* 1 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
Методика поверки МЦКЛ.0233.МП 1 экз.
Примечание- МодельманометрапромышленногоAshcroft всоответствиискартойзаказа.
Поверка
осуществляется по документу МЦКЛ.0233.МП «Манометры промышленные Ashcroft моделей
1134, A5500, A6500, F5503, F5510, F5511, F5512. Методика поверки», утвержденному
ЗАО КИП «МЦЭ» 21.02.2018 г.
Основные средства поверки:
- мановакуумметры грузопоршневые МВП-2,5, регистрационный номер в Федеральном
информационном фонде (далее - рег. № в ФИФ) 1652-99;
- манометры избыточного давления грузопоршневые МП 60, рег. № в ФИФ 31073-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (наклейка) наносится на корпус манометра в соответствии с рисунком 6.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам
промышленным Ashcroft моделей 1134, A5500, A6500, F5503, F5510, F5511, F5512
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4∙10
4
Па
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1 - 1·10
6
Па
Техническая документация фирмы изготовителя
Изготовитель
«Ashcroft Instruments GmbH», Германия
Адрес: Германия, 52499, Baesweiler, Max-Planck-Str. 1
«Ashcroft Inc.», США
Адрес: США, CT, 250 East Main St. Stratford
Заявитель
Общество с ограниченной ответственностью «АЛЛ ИМПЕКС 2001»
(ООО «АЛЛ ИМПЕКС 2001»)
ИНН 7708173451
Адрес: 107023, г. Москва, ул. Электрозаводская 24, стр.3, офис 207
Тел./факс: +7 (495) 921-30-12
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, 88, стр. 8
Тел.: +7 (495) 491 78 12, (495) 491 86 55
E-mail:
,
Web-сайт:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
