Номер госреестра:
71746-18
Наименование СИ:
Установка эталонная мобильная
Обозначение типа:
ПАКВиК-2
Производитель:
ООО "Корвол", г.Альметьевск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 02
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70480
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 453 от 06.03.2019 г.)
Установка эталонная мобильная «ПАКВиК-2»
Назначение средства измерений
Установка эталонная мобильная «ПАКВиК-2» предназначена для измерений, хранения и
передачи единиц массового расхода и массы протекающей жидкости.
Описание средства измерений
Принцип действия установки эталонной мобильной «ПАКВиК-2» основан на прямом
методе динамических измерений массового расхода и массы протекающей жидкости
посредством счетчиков-расходомеров массовых.
Установка эталонная мобильная «ПАКВиК-2» представляет собой мобильный комплекс
на базе грузового автомобиля.
В состав установки эталонной мобильной «ПАКВиК-2» входят следующие средства
измерений:
–счетчик-расходомер массовый Micro Motion модели CMF200, модели CMF300,
модели CMF400 с измерительным преобразователем серии 2000 (регистрационный номер
13425-01);
–преобразователь давления измерительный модели 3051 (регистрационный номер
14061-10)
–калибратормассомеровирасходомеров«Импульс-1»(регистрационный
номер 24460-03);
–манометры МТИ утвержденного типа, класса точности 0,6 с верхним пределом
диапазона измерений избыточного давления 6 МПа;
–термометры ртутные стеклянные лабораторные ТЛ-5 утвержденного типа, I класса
точности в диапазоне измерений температуры от 0 до 100 °С;
–технологические трубопроводы с запорной арматурой;
–воздушные вентили;
–линии дренажа технологических трубопроводов.

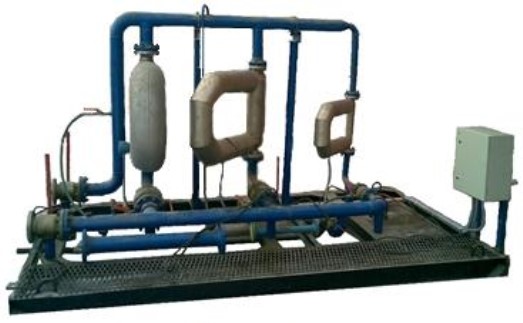

Общий вид установки эталонной мобильной «ПАКВиК-2» представлен на рисунке 1.
Рисунок 1 – Общий вид установки эталонной мобильной «ПАКВиК-2»
Лист № 2
Всего листов 4
Пломбировка от несанкционированного доступа и нанесение знака поверки установки
эталонной мобильной «ПАКВиК-2» осуществляется нанесением знака поверки давлением на
свинцовые(пластмассовые)пломбы,установленныенаконтровочныхпроволоках,
пропущенных через отверстия в двух шпильках, расположенных диаметрально на всех
присоединительных фланцах счетчиков-расходомеров массовых Micro Motion и на свинцовые
(пластмассовые) пломбы, установленные на контровочных проволоках, обмотанных вокруг
измерительных преобразователей серии 2000 в соответствии с рисунком 2.

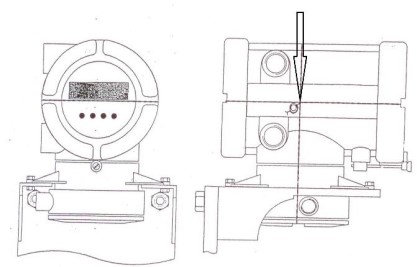

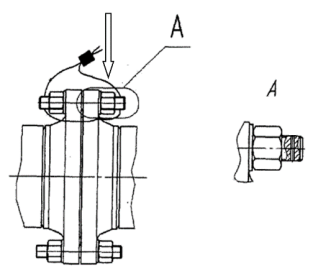

Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Рисунок 2 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки установки эталонной мобильной «ПАКВиК-2»
Программное обеспечение
установки эталонной мобильной «ПАКВиК-2» является автономным.
Программное обеспечение установки эталонной мобильной «ПАКВиК-2» предназначено
для: визуализации процесса измерений, взаимодействия с периферийными устройствами,
выполнения математической обработки результатов измерений, хранения и редактирования
базы данных с параметрами поверяемых средств измерений и средств измерений установки,
генерация отчётов о результатах проведения измерений.
Идентификационныеданныепрограммногообеспеченияустановкиэталонной
мобильной «ПАКВиК-2» приведены в таблице 1.
Таблица 1 – идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления контрольной суммы исполняемого кода
Значение
АРМ «Сфера»
не ниже 3.0
07E8BEE3
CRC-32
Уровеньзащитыпрограммногообеспеченияустановкиэталонноймобильной
«ПАКВиК-2» «средний» в соответствии с Р 50.2.077-2014.
В программном обеспечении предусмотрена защита от несанкционированного доступа к
текущим данным и параметрам настройки посредством ввода пароля.
Метрологические и технические характеристики
± 0,09
Значение
от 4 до 530
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений массового расхода измеряемой среды, т/ч
Пределы допускаемой относительной погрешности установки при
измерении массы и массового расхода жидкости, %
Лист № 3
Всего листов 4
Интерфейсы связи
импульсный, цифровой интерфейс
RS-485 с поддержкой протокола ModBus
RTU
Таблица 3 – Основные технические характеристики
Наименование характеристики
Измеряемая среда
Диапазон температуры измеряемой среды, °С
Диапазон кинематической вязкости , сСт
Давление измеряемой среды, МПа, не более
Значение
вода, нефть, нефтепродукты
от 0 до +70
от 0,5 до 1500
4,0
от 182 до 242
от 49 до 51
1000
1800
2000
3500
1700
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры установки, мм, не более
– высота
– ширина
– длина
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды, ºС
– относительная влажность, %, не более
– атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от -40 до +50
от 30 до 80
от 86 до 107
8
10000
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на участке трубопровода установки
эталонной мобильной «ПАКВиК-2» методом предусмотренным изготовителем и по центру
титульного листа руководства по эксплуатации типографическим способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Установка эталонная мобильная «ПАКВиК-2»
Комплект принадлежностей
Руководство по эксплуатации
Методика поверки
Обозначение
Зав. № 02
–
912-0002 РЭ
МП 0649-1-2017
Количество
1 шт.
1 комп.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 0721-1-2017 «Инструкция. ГСИ. Установка эталонная
мобильная«ПАКВиК-2».Методикаповерки»,утвержденномуФГУП«ВНИИР»
26 декабря 2017 г.
Основные средства поверки:
–вторичный эталон единицы массы и массового расхода жидкости в соответствии с
частью 1 Приказа Росстандарта от 7 февраля 2018 г. № 256
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на пломбы установленные в
соответствии с рисунком 2.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныедокументы,устанавливающиетребованиякустановкеэталонной
мобильной «ПАКВиК-2»
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Общество с ограниченной ответственностью «Корвол» (ООО «Корвол»)
ИНН 1644012399
Адрес:423450,РеспубликаТатарстан,Альметьевскийрайон,г. Альметьевск,
Базовая улица, 1
Телефон: (8553) 44-15-11, факс: (8553) 44-15-11
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Телефон:(843) 272-70-62, факс: (843) 272-00-32
Web-сайт:
Е-mail:
,
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
