Преобразователи силы тока измерительные аналого-цифровые модульные NI 9227, NI 9246, NI 9247, ГРСИ 71724-18
Номер госреестра:
71724-18
Наименование СИ:
Преобразователи силы тока измерительные аналого-цифровые модульные
Обозначение типа:
NI 9227, NI 9246, NI 9247
Производитель:
Компания "National Instruments Corporation", Венгрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи силы тока измерительные аналого-цифровые модульные NI 9227,
NI 9246, NI 9247
Назначение средства измерений
Преобразователи силы тока измерительные аналого-цифровые модульные NI 9227,
NI 9246, NI 9247 (далее - преобразователи) предназначены для измерения силы тока в
электрических цепях.

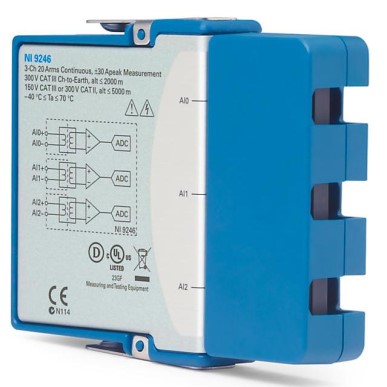

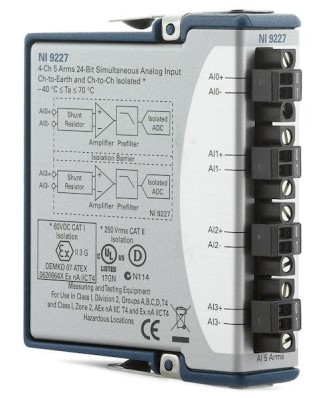

Рисунок 1 - Внешний вид преобразователей и место нанесения знака утверждения типа (А).
Программное обеспечение
Программное обеспечение (драйвер), поставляемое в комплекте, выполняет функции
управления режимами (в том числе отсчетов значений входной величины), и работает
совместно с программными пакетами компании National Instruments («Measurement&Automation
Explorer», «LabVIEW SignalExpress» и другими).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Описание средства измерений
Преобразователи представляют собой многоканальные модули, в которых входные
аналоговые сигналы преобразуются в цифровой код аналого-цифровыми преобразователями
(АЦП). Преобразователи устанавливаются в слоты шасси типа National Instruments
CompactDAQ или CompactRIO, к которому подключается компьютер с соответствующим
программным обеспечением.
Подключение источника сигнала производится к контактам на передней панели
преобразователей.
Входные каналы изолированные, в каждом канале установлен отдельный АЦП.
Преобразователи состоят из трех моделей, которые отличаются верхним пределом
диапазона измерения силы тока, типом связи по входу (по постоянному или переменному току)
и числом каналов.
Внешнийвидпреобразователейпредставленнарисунке1.Пломбировка
преобразователей не предусмотрена.
NI 9227NI 9246, NI 9247
А
Лист № 2
Всего листов 4
Таблица 1 - Характеристики программного обеспечения (ПО)
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Значение
NI-DAQmx
не ниже 9.2.0
Метрологические и технические характеристики
приведены в таблицах 2-6.
от 1,613 до 50
±5-
не более
Таблица 2 - Метрологические и технические характеристики
Наименование характеристикиЗначение характеристики
NI 9227NI 9246NI 9247
Количество измерительных каналов, шт.4 3
Количество разрядов АЦП, бит 24
Диапазон установки частоты
дискретизации
,
кГц
Пределы диапазона измерений силы
постоянного тока, А
Верхние пределы диапазона измерений
силы переменного тока, А
(среднее квадратическое значение)
- непрерывное измерение52250
- не более 10 с - - 100
Входное сопротивление, мОм, не более 12 0,2
Связь по входуDCAC
Потребляемая от шасси мощность, Вт,
0,73 0,7 1
Габаритные размеры, мм88
´
70
´
23111
´
88
´
29
Масса, г, не более 145 248
Нормальные условия применения:
- температура окружающего воздуха,
°
С
23±5
- относительная влажность воздуха, %,
85
не более
Рабочие условия применения:
- температура окружающего воздуха,
°
С
от -40 до +70
- относительная влажность воздуха без
90
конденсации, %, не более
Примечание
DC - связь по постоянному току, AC - связь по переменному току
Таблица 3 - Погрешность измерения силы постоянного тока (для модели NI 9227)
Диапазон измерений силыПределы допускаемой основной абсолютной измерения силы
тока, А постоянного тока (при температуре (23±5)
°
С), А
от -5 до +5±(1·10
-3
·I
x
+3,5·10
-3
)
Пределы допускаемой абсолютной измерения силы постоянного
тока в рабочих условиях применения, А
от -5 до +5±(3,7·10
-3
·I
x
+1,3·10
-2
)
Примечание
I
x
- здесь и далее - измеренное значение силы тока, А, абсолютное значение.
Лист № 3
Всего листов 4
Диапазон измерений силы
тока, А
Таблица 4 - Погрешность измерения силы переменного тока (для модели NI 9227)
Пределы допускаемой основной абсолютной измерения силы
переменного тока (при температуре (23±5)
°
С), А,
в диапазоне частот от 10 Гц до 2,5 кГц
от 0 до 5±(1·10
-3
·I
x
+3,5·10
-3
)
Пределы допускаемой абсолютной измерения силы переменного
тока в рабочих условиях применения, А
в диапазоне частот от 10 Гц до 2,5 кГц
от 0 до 5±(3,7·10
-3
·I
x
+1,3·10
-2
)
Диапазон
измерений силы
тока, А
Таблица 5 - Погрешность измерения силы переменного тока (для модели NI 9246)
Пределы допускаемой основной абсолютной измерения силы переменного
тока (при температуре (23±5)
°
С), А,
в диапазонах частот:
от 40 до 70 Гцот 10 Гц до 2,5 кГц
от 1 до 15±(1·10
-3
·I
x
+6,7·10
-3
)-
от 0 до 20-±(2·10
-3
·I
x
+1,3·10
-2
)
Пределы допускаемой абсолютной измерения силы переменного тока
в рабочих условиях применения, А
в диапазонах частот:
от 40 до 70 Гцот 10 Гц до 2,5 кГц
от 1 до 15±(5·10
-3
·I
x
+3,4·10
-2
)
-
от 0 до 20-±(7·10
-3
·I
x
+4,6·10
-2
)
Таблица 6 - Погрешность измерения силы переменного тока (для модели NI 9247)
Пределы допускаемой основной абсолютной измерения силы
Диапазон измерений силыпеременного тока (при температуре (23±5)
°
С), А,
тока, Ав диапазонах частот:
от 10 до 1920 Гцсв. 1920 до 2500 Гц
от 0 до 1 не вкл±(3·10
-3
·I
x
+9·10
-3
)±(4,5·10
-2
·I
x
+0,135)
от 1 до 45 вкл.
1)
±(1,5·10
-3
·I
x
+4,5·10
-3
)±(6·10
-3
·I
x
+1,8·10
-2
)
св. 45 до 100 вкл
1)
±(3·10
-3
·I
x
+9·10
-3
)±(4,5·10
-2
·I
x
+0,135)
Пределы допускаемой абсолютной измерения силы переменного
тока в рабочих условиях применения, А,
в диапазоне частот от 20 до 1920 Гц
от 0 до 1 не вкл±(1·10
-2
·I
x
+3·10
-2
)
от 1 до 45 вкл.±(5·10
-3
·I
x
+1,5·10
-2
)
св. 45 до 100 вкл±(1·10
-2
·I
x
+3·10
-2
)
Примечание
1)
В диапазоне силы тока свыше 20 А погрешность нормируется для частоты сигнала от 20 Гц
до 2,5 кГц
Знак утверждения типа
наносится методом наклейки на боковую панель преобразователя и типографским способом
на титульный лист руководства по эксплуатации.
Комплектность средства измерений
приведена в таблице 7.
Таблица 7 - Комплектность
Наименование
Преобразователь силы тока измерительный аналого-цифровой модульный
Компакт-диск с драйвером NI-DAQmx
Руководство по эксплуатации
Методика поверки ПР-05-2018МП
Количество, шт.
1
1
1 экз.
1 экз.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу ПР-05-2018МП «Преобразователи силы тока измерительные
аналого-цифровые модульные NI 9227, NI 9246, NI 9247. Методика поверки», утвержденному
АО «ПриСТ» 19 февраля 2018 года.
Основные средства поверки:
- калибратор многофункциональный Fluke 5520A (рег. № 51160-12);
- мультиметр цифровой прецизионный 8508A (Госреестр № 25984-08);
- усилитель тока Fluke 52120A (Госреестр № 61033-15);
- шунтыпеременноготокаFlukeA40B (Госреестр№ 51518-12, 1 разрядпо ГОСТР 8.767-2011)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям силы тока
измерительным аналого-цифровым модульным NI 9227, NI 9246, NI 9247
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
от 1·10
-16
до 30 А»
Государственная поверочная схема для средств измерений силы переменного
электрического тока от 1·10
-8
до 100 А в диапазоне частот 1·10
-1
до 1·10
6
Гц, утвержденная
Приказом Росстандарта 14 мая 2015 г. № 575.
Изготовитель
Компания «National Instruments Corporation», Венгрия
Адрес: H-4031 Debrecen, Hatar ut I/A, Hungary
Телефон/факс: + 36-52-515-400
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «Нэшнл Инструментс Рус» (ООО «ЭнАй Рус»)
Адрес: 119361, г. Москва, ул. Озерная, 42, офис 1201
Телефон/факс: +7(495)783-68-51; Web-сайт:
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91, факс: +7(495) 640-30-23
E-mail:
Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
