Приложение к свидетельству № 70401
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Антенны логопериодические пассивные «АЛП-12»
Назначение средства измерений
Антенны логопериодические пассивные «АЛП-12» (далее по тексту - антенны)
предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами
селективными) для измерений напряженности электромагнитного поля, плотности потока
энергии электромагнитного поля.
Описание средства измерений
Принципдействияантенноснованнапреобразованииизмеряемогосигнала,
поступающего на вход (напряженности электрического поля) в напряжение на выходе, которое
может быть измерено селективным вольтметром или анализатором спектра.
Конструктивно антенна представляет собой логопериодическую решетку диполей в
защитном радиопрозрачном корпусе. Двухпроводная линия запитывается через коаксиальный
разъем типа SMA с номинальным входным сопротивлением 50 Ом.

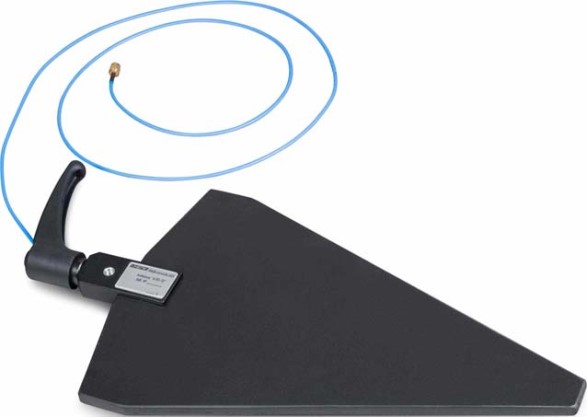

Внешний вид антенны, место пломбировки от несанкционированного доступа, места
нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунке 1.
место пломбировки от
несанкционированного
доступа
место для нанесения
наклейки
«Знак утверждения типа»
место нанесения
знака поверки
Рисунок 1 - Внешний вид антенны логопериодической пассивной «АЛП-12»
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Значение
от 1 до 12
±2,5
от 25 до 57
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон рабочих частот, ГГц
Коэффициент стоячей волны по напряжению, не более
Коэффициент калибровки в диапазоне рабочих частот, дБ (м
-1
)
Пределы допускаемой погрешности определения коэффициента
калибровки, дБ
±2,0
Значение
15х200х410
0,38
Таблица 2 - Основные технические характеристики
Наименование характеристики
Габаритные размеры (высота × ширина × длина), мм, не более
Масса, кг, не более
Условия эксплуатации:
температура окружающего воздуха, ºС
относительная влажность воздуха при температуре до +25 ºС, %, не более
атмосферное давление, кПа
от +5 до +40
90
от 70 до 106,7
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на
корпус антенны методом наклейки.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
Обозначение
ЛИБЮ.464656.001
Количество, шт.
1
N гн. - SMA гн.
N шт. - SMA гн.
ЛИБЮ.321426.025
ЛИБЮ.464656.001ПС
Таблица 3
Наименование
Антенна логопериодическая пассивная
«АЛП-12»
Переходник
Переходник
Кейс упаковочный
Руководство по эксплуатации, паспорт
Методика поверки
1
1
1
1
1
Поверка
осуществляется по документу МП 71672-18 «Инструкция. Антенны логопериодические пассивные
«АЛП-12». Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 20.10.2017 г.
Основные средства поверки:
- анализатор цепей векторный N5224А (регистрационный номер в Федеральном
информационном фонде (рег. №) 53568-13);
- установка измерительная К2П-71 (рег. № 26235-03);
- антенна измерительная П6-23M (рег. № 24810-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенны методом наклейки и в свидетельство о
поверке в виде оттиска клейма.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к антеннам
логопериодическим пассивным «АЛП-12»
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений
плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов радиоизмерительных приборов.
Присоединительные размеры
ЛИБЮ.464656.001ТУ Антенна логопериодическая пассивная «АЛП-12»
Изготовитель
Закрытое акционерное общество Научно-производственный центр Фирма «НЕЛК»
(ЗАО НПЦ Фирма «НЕЛК»)
ИНН 7702040470
Адрес: 109377, г. Москва, ул. 1-я Новокузьминская, д. 8/2
Телефон: (495) 921-33-74, факс: (495) 378-07-85
E-mail:
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический
центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: +7(495) 583-99-23; факс: +7(495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
