Преобразователь температуры точки росы DMT132, ГРСИ 71653-18
Номер госреестра:
71653-18
Наименование СИ:
Преобразователь температуры точки росы
Обозначение типа:
DMT132
Производитель:
Фирма "Vaisala Oyj", Финляндия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ M1MBX24CM101
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70380
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователь температуры точки росы DMT132
Назначение средства измерений
Преобразователь DMT132 предназначен для измерений температуры точки росы и
применяется при контроле содержания влаги в воздушных средах сушильных камер, в сжатых
газах холодильных установок и рефрижераторов.
Описание средства измерений
ПреобразовательтемпературыточкиросыDMT132(далее-преобразователь)
представляет собой выносной измерительный зонд с удлинительным кабелем (стержневое
исполнение), предназначенный для измерений температуры точки росы влаги в неагрессивных
газовых средах.
ПреобразовательDMT132комплектуетсясенсоромтемпературыточкиросы
HUMICAP®180R,которыйустановленпод стальным фильтром.В зонд встроен
микроконтроллер, в память которого записаны градуировочные характеристики сенсора.
Преобразователь обеспечивают выдачу аналоговоговыходногосигналавдиапазоне
температуры точки росы влаги от -15
С до +20
С.
Общий вид преобразователя температуры точки росы DMT132 представлен на рисунке 1.
Пломбирование преобразователя не предусмотрено.

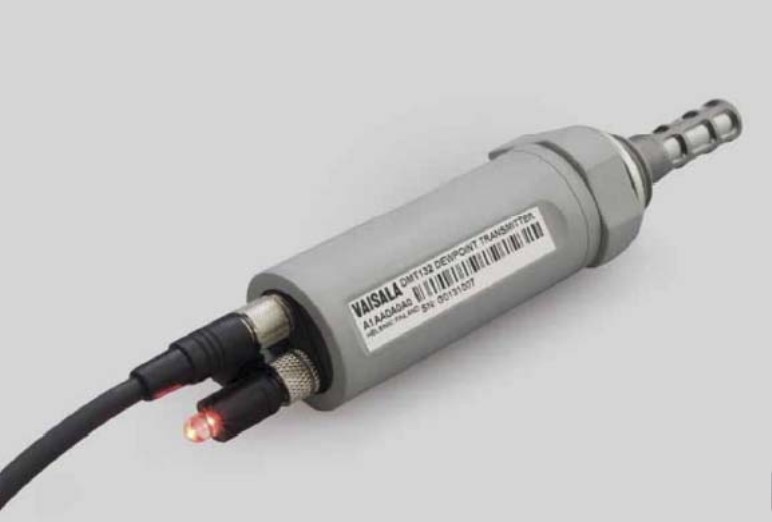

Рисунок 1 - Общий вид преобразователя температуры точки росы DMT132
Программное обеспечение
Конструкция преобразователя температуры точки россы DMT132 исключает возможность
несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Лист № 2
Всего листов 3
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Значение
DMT132
не ниже 1.0.0.1214
-
Метрологические и основные технические характеристики
Значение
от -20 до +50
от -15 до +20
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон показаний температуры точки росы, °C
Диапазон измерений температуры точки росы, °C
Пределы допускаемой абсолютной погрешности измерений
температуры точки росы,
С, в диапазоне:
св. -15 до -3 °C включ.
св. -3 до +20 °C
Выходной сигнал, мА
±2
±1
от 4 до 20
Значение
65
125,5
33
Таблица 3 - Основные технические характеристики
Наименование характеристики
Масса, г, не более
Габаритные размеры, мм, не более:
- длина
- диаметр
Условия эксплуатации:
- температура окружающей среды,
С
- относительная влажность, %
- давление окружающей среды, кПа
- напряжение сети переменного тока, В
от +10 до +60
до 100
от 90,6 до 104,8
от 10 до 28
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность преобразователя температуры точки росы DMT132
НаименованиеОбозначение
Преобразователь температуры точки росы DMT132-
Паспорт-
Методика поверки МП 205-29-2017
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 205-29-2017 «Преобразователь температуры точки росы
DMT132. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 января 2018 г.
Основные средства поверки:
- гигрометр точки росы Michell Instruments модификации S4000, пределы допускаемой
абсолютной погрешности измерений температуры точки росы ±0,2
С (рег. № 50304-12);
- генератор влажного газа MG101, диапазон воспроизведения температуры точки росы
от -75
С до (t
окр.ср.
- 10)
С (рег. № 51452-12);
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (рег. № 52489-13).
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям
температуры точки росы DMT132
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов.
Техническая документация фирмы-изготовителя «Vaisala Oyj», Финляндия.
Изготовитель
Фирма «Vaisala Oyj», Финляндия
Адрес: PL 26, FIN-00421 Helsinki, Finland
Тел./факс: +358 9 8-94 91/9 8943 2227
Web-сайт: www. vaisala.com
E-mail:
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин»
(ООО «СТГТ»)
ИНН 7804027534
Адрес: 198323, Ленинградская обл., Ломоносовский муниципальный район, Виллозское
сельское поселение, Южная часть производственной зоны Горелово, ул. Сименса, д. 1
Телефон: +7 (812) 643 73 00, факс: +7 (812) 643 59 57
Web-сайт:
E-mail: SGTT.ru@siemens.com
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
