Номер госреестра:
71650-18
Наименование СИ:
Автоцистерны
Обозначение типа:
4671
Производитель:
ООО НПО "Трансмастер", г.Чебаркуль
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70376
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автоцистерны 4671
Назначение средства измерений
Автоцистерны 4671 (далее - АЦ) являются мерой полной вместимости, предназначены
для транспортирования, кратковременного хранения нефтепродуктов или сырой нефти.
Описание средства измерений
Конструкция цистерны выполнена в поперечном сечении в виде чемоданообразной, тра-
пециевидной, эллиптической или круглой формы и может состоять из одной или нескольких
секций. Максимальное количество секций - 6. Каждая из секций может иметь разную номи-
нальную вместимость. Корпус цистерны изготовлен из листовой стали и усилен внутри перего-
родками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена
горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным кла-
паном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цис-
терны установлены опоры и донные клапаны. На цистерне имеется площадка обслуживания с
противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку
обслуживания служит лестница.
Электрооборудование АЦ состоит из системы световой сигнализации и наружного ос-
вещения. АЦ снабжается противопожарными средствами, к которым относятся: огнетушитель;
ящик для песка; заземляющее устройство; цепь походного заземления.
Наполнение цистерны АЦ осуществляется через заливной люк горловины либо через
донный клапан при использовании внешнего или собственного насоса. Опорожнение цистерны
АЦ происходит с помощью насоса или самотеком.
Общий вид АЦ представлен на рисунке 1, 2. Место пломбирования от несанкциониро-
ванного доступа обозначено на рисунке 3, 4, 5, 6.

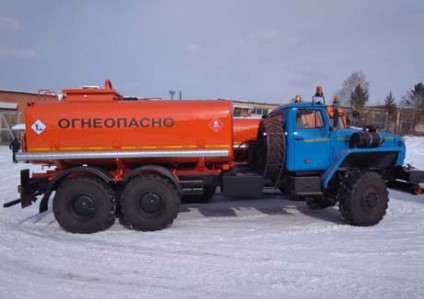

Рисунок 1 - Общий вид АЦ с одной секцией
Рисунок 2 - Общий вид АЦ с двумя секциями
Место пломбирования

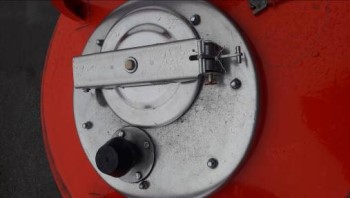

Рисунок 3 - Запорный механизм крышки заливной горловины АЦ
Лист № 2
Всего листов 9
Trial пломбирования

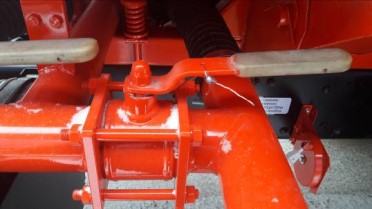

Рисунок 4 - Пробка слива топлива
Место пломбирования

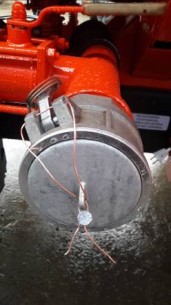

Рисунок 5 - Заглушка БРС Cam-lock на трубопроводе слива - налива топлива
Место пломбирования

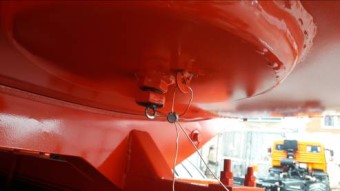

Рисунок 6 - Заглушка открывания трубопровода слива топлива из АЦ
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
представлены в таблицах 1 и 2.
7,50±0,15
АЦ-7,5
мость цистерны, м
3
Таблица 1 - Метрологические характеристики
Наименование Значение для модификаций автоцистерн 4671
характеристики
АЦ-5 АЦ-5,5 АЦ-6 АЦ-6,5 АЦ-7
Номинальная вмести-
5,0±0,15,50±0,116,00±0,126,50±0,137,00±0,14
Номинальная вмести-от 0,5 доот 0,5 доот 0,5 доот 0,5 доот 0,5 до
мость секций,м
3
5,0 5,5 6,0 6,5 7,0
от 0,5
до 7,5
цистерне, шт
Количество секций
в
от 1 до 6 включ.
Пределы допускаемой
относительной по-
грешности вместимо-±0,4
сти цистерны (секций),
%
Лист № 3
Всего листов 9
0,15
0,0075
30
25
46
Значение для модификаций автоцистерн 4671
АЦ-5АЦ-5,5АЦ-6АЦ-6,5АЦ-7
АЦ-7,5
Наименование
характеристики
Объем вместимости
горловины цистерны
над указателем уровня,
м
3
, не менее
0,100,110,120,130,14
0,00500,00550,00600,00650,0070
2022242628
1618202224
Несливаемый остаток
после опорожнения
цистерны (секций), м
3
,
не более
Время заполнения
цистерны своим насо-
сом, мин, не более
Время слива своим
насосом из цистерны,
мин, не более
Время слива самоте-
ком из цистерны, мин,
не более
3638404244
от 1 до 6 включ.
±0,4
0,21
0,0105
42
34
58
Продолжение таблицы 1
Наименование
характеристики
Номинальная вмести-
мость цистерны, м
3
Номинальная вмести-
мость секций, м
3
Значение для модификаций автоцистерн 4671
АЦ-8АЦ-8,5АЦ-9АЦ-9,5АЦ-10
8,00± 8,50± 9,00± 9,50± 10,0±
0,16 0,17 0,18 0,19 0,2
от 0,5 до от 0,5 до от 0,5 до от 0,5 до от 0,5 до
8,0 8,5 9,0 9,5 10,0
АЦ-10,5
10,500±
0,158
от 0,5
до 10,5
Количество секций
в цистерне, шт.
Пределы допускаемой
относительной по-
грешности вместимо-
сти цистерны (секций),
%
Объем вместимости
горловины цистерны
над указателем уровня,
м
3
, не менее
0,160,170,180,190,20
0,00800,00850,00900,00950,0100
3234363840
2728303133
Несливаемый остаток
после опорожнения
цистерны (секций), м
3
,
не более
Время заполнения
цистерны своим насо-
сом, мин, не более
Время слива своим на-
сосом и цистерны,
мин, не более
Время слива самоте-
ком из цистерны, мин,
не более
4850525456
Лист № 4
Всего листов 9
Номинальная вмести-
мость цистерны, м
3
11,000±
0,165
11,500±
0,173
12,000±
0,180
12,500±
0,188
13,000±
0,195
13,500±
0,203
Номинальная вмести-
мость секций, м
3
от 0,5 до
11,0
от 0,5 до
11,5
от 0,5 до
12,0
от 0,5 до
12,5
от 0,5 до
13,0
от 0,5 до
13,5
от 1 до 6 включ.
±0,4
Несливаемый остаток
после опорожнения
цистерны (секций), м
3
,
не более
Время заполнения
цистерны своим насо-
сом, мин, не более
Время слива своим
насосом из цистерны,
мин, не более
Время слива самоте-
ком из цистерны, мин,
не более
Продолжение таблицы 1
Наименование
характеристики
Значение для модификаций автоцистерн 4671
АЦ-11АЦ-11,5АЦ-12АЦ-12,5АЦ-13АЦ-13,5
Количество секций в
цистерне, шт.
Пределы допускаемой
относительной
погрешности
вместимости цистерны
(секций), %
Объем вместимости
горловины цистерны
над указателем уровня,
м
3
, не менее
0,220,230,240,250,260,27
0,01100,0115
0,01200,0125
0,01300,0135
4446
4850
5254
3637
3940
4243
6062
6466
6870
Лист № 5
Всего листов 9
от 1 до 6 включ.
±0,4
0,33
0,0165
66
53
82
Значение для модификаций автоцистерн 4671
АЦ-14АЦ-14,5АЦ-15АЦ-15,5АЦ-16
14,00± 14,500± 15,000± 15,500± 16,00±
0,210,2180,2250,2330,24
от 0,5 до от 0,5 до от 0,5 до от 0,5 до от 0,5 до
14,014,515,015,516,0
АЦ-16,5
16,500±
0,248
от 0,5 до
16,5
0,280,290,300,310,32
Продолжение таблицы 1
Наименование
характеристики
Номинальная вмести-
мость цистерны, м
3
Номинальная вмести-
мость секций, м
3
Количество секций
в цистерне, шт.
Пределы допускаемой
относительной погреш-
ности вместимости
цистерны (секций), %
Объем вместимости
горловины цистерны над
указателем уровня, м
3
,
не менее
Несливаемый остаток по-
сле опорожнения цистер-
ны (секций), м
3
, не более
0,01400,01450,01500,01550,0160
5658606264
4547495052
Время заполнения цис-
терны своим насосом,
мин, не более
Время слива своим насосом
из цистерны, мин, не более
Время слива самотеком
из цистерны, мин, не более
7274767880
от 1 до 6 включ.
±0,4
Продолжение таблицы 1
Наименование
характеристики
Номинальная вместимость
цистерны, м
3
Номинальная вместимость
секций, м
3
Значение для модификаций автоцистерн 4671
АЦ-17АЦ-17,5АЦ-18АЦ-18,5АЦ-19АЦ-19,5
17,000± 17,500± 18,00± 18,500± 19,000± 19,500±
0,2550,2630,270,2780,2850,293
от 0,5 до от 0,5 до от 0,5 до от 0,5 до от 0,5 до от 0,5 до
17,017,518,018,519,019,5
0,340,350,360,370,380,39
0,01700,01750,01800,01850,01900,0195
687072747678
555658606263
Количество секций в цис-
терне, шт.
Пределы допускаемой от-
носительной погрешности
вместимости цистерны
(секций), %
Объем вместимости горло-
вины цистерны над указа-
телем уровня, м
3
, не менее
Несливаемый остаток по-
сле опорожнения цистерны
секций), м
3
, не более
Время заполнения цистерны
своим насосом, мин, не более
Время слива своим насосом
из цистерны, мин, не более
Время слива самотеком из
цистерны, мин, не более
848688909294
Лист № 6
Всего листов 9
от 1 до 6 включ.
±0,4
0,44
0,0220
88
70
104
Продолжение таблицы 1
Наименование
характеристики
Номинальная вместимость
цистерны, м
3
Номинальная вместимость
секций, м
3
Значение для модификаций автоцистерн 4671
АЦ-20АЦ-20,5АЦ-21АЦ-21,5
20,0± 20,500± 21,000± 21,500±
0,30,3080,3150,323
от 0,5 до от 0,5 до от 0,5 до от 0,5 до
20,020,521,021,5
АЦ-22
22,00±
0,33
от 0,5 до
22,0
Количество секций
в цистерне, шт.
Пределы допускаемой от-
носительной погрешности
вместимости цистерны
(секций), %
Объем вместимости горло-
вины цистерны над указа-
телем уровня, м
3
, не менее
0,400,410,420,43
0,02000,02050,02100,0215
80828486
64656768
Несливаемый остаток по-
сле опорожнения цистерны
(секций), м
3
, не более
Время заполнения цистерны
своимнасосом, мин, не более
Время слива своим насосом
из цистерны, мин, не более
Время слива самотеком из
цистерны, мин, не более
9698100102
от 1 до 6 включ.
±0,4
0,48
0,0240
96
76
112
Окончание таблицы 1
Наименование
характеристики
Номинальная вместимость
цистерны, м
3
Номинальная вместимость
секций, м
3
Значение для модификаций автоцистерн 4671
АЦ-22,5АЦ-23АЦ-23,5
22,500± 23,000± 23,500±
0,338 0,345 0,353
от 0,5 до от 0,5 до от 0,5 до
22,5 23,0 23,5
АЦ-24
24,000±
0,360
от 0,5 до
24,0
Количество секций в цис-
терне, шт.
Пределы допускаемой от-
носительной погрешности
вместимости цистерны
(секций), %
Объем вместимости горло-
вины цистерны над указа-
телем уровня, м
3
, не менее
0,450,460,47
0,02250,02300,0235
909294
717374
Несливаемый остаток по-
сле опорожнения цистерны
(секций), м
3
, не более
Время заполнения цистер-
ны своим насосом, мин,
не более
Время слива своим насосом
из цистерны, мин, не более
Время слива самотеком из
цистерны, мин, не более
106108110
Лист № 7
Всего листов 9
Таблица 2 - Технические характеристики
Наименование параметра или размера
Полная массаМасса наряженногоГабаритные размеры, мм, не более
Тип АЦтранспортного транспортного
средства, кг, несредства, кг, не бо-ДлинаВысотаШирина
более лее
АЦ-5 12640 7676 7775 3740 2500
АЦ-5,5 12640 7676 7775 3740 2500
АЦ-6 12640 7676 7775 3740 2500
АЦ-6,5 17285 9713 8200 3700 2550
АЦ-7 17285 9713 8200 3700 2550
АЦ-7,5 17285 9713 8200 3700 2550
АЦ-8 17700 9570 8255 3700 2550
АЦ-8,5 17700 10170 8255 3700 2550
АЦ-9 18625 10552 8200 3700 2550
АЦ-9,5 18625 10552 8200 3700 2550
АЦ-10 21800 10960 9280 3700 2550
АЦ-10,5 21800 10960 9280 3700 2550
АЦ-11 21800 10960 9280 3700 2550
АЦ-11,5 21800 10960 9280 3700 2550
АЦ-12 21800 10960 9280 3700 2550
АЦ-12,5 21800 10960 9280 3700 2550
АЦ-13 21800 10960 9280 3700 2550
АЦ-13,5 22230 10460 9000 3700 2550
АЦ-14 22230 10460 9000 3700 2550
АЦ-14,5 25000 10740 8280 3600 2500
АЦ-15 25000 10740 8280 3600 2500
АЦ-15,5 24800 11280 8500 3655 2500
АЦ-16 24800 11280 8500 3655 2500
АЦ-16,5 24800 11280 8500 3655 2500
АЦ-17 24800 11280 8500 3655 2500
АЦ-17,5 30470 14210 9045 3780 2550
АЦ-18 30470 14210 9045 3780 2550
АЦ-18,5 30470 14210 9045 3780 2550
АЦ-19 30470 14210 9045 3780 2550
АЦ-19,5 30470 14210 9045 3780 2550
АЦ-20 33440 14275 9205 3740 2550
АЦ-20,5 33440 14275 9205 3740 2550
АЦ-21 33440 14275 9205 3740 2550
АЦ-21,5 33440 14275 9205 3740 2550
АЦ-22 33440 14275 9205 3740 2550
АЦ-22,5 33440 14275 9205 3740 2550
АЦ-23 33440 14275 9205 3740 2550
АЦ-23,5 33440 14275 9205 3740 2550
АЦ-24 33440 14275 9205 3740 2550
Знак утверждения типа
наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую
на цистерну АЦ, и типографским способом на титульный лист руководства по эксплуатации
и формуляра.
Лист № 8
Всего листов 9
Комплектность средства измерений
Обозначение
АЦ 4671
Количество
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 3
Наименование
Автоцистерна АЦ 4671
Комплектующие согласно
комплектовочной ведомости
Рукав
Насос (при наличии)
Эксплуатационные документы
Руководство по эксплуатации на АЦ
Формуляр на АЦ
РЭ 4521-003-37892329-2017
ФО 4521-003-37892329-2017
1 экз.
1 экз.
Основные характеристики
Класс точности 2
Диапазон измерения от 0 ºС до +50 ºС, цена деления
0,1 ºС по ГОСТ 28498-90
Поверка
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепро-
дуктов. Методика поверки».
Таблица 4 - Основные средства поверки
Наименование и
тип средства поверки
Цилиндр 2-го класса точности
1000 см
3
регистрационный номер: 4784-02
Термометр ртутно-стеклянный
ТЛ-7
регистрационный номер: 308-84
Мерники металлические эталонные
2-го разряда по ГОСТ 8.400-2013
регистрационный номер: 56453-14
Вместимость 200,500,1000 дм
3
Вместимость 2000 дм
Вместимость 5000 дм
Мерники эталонные 2-го разряда
3
по ГОСТ 8.400-2013 М2р-2000
регистрационный номер:62849-15
Мерники эталонные 2-го разряда
3
по ГОСТ 8.400-2013 М2р-5000
регистрационный номер:53293-13
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на
свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к автоцистернам
4671
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 33666-2015. Автомобильные транспортные средства для транспортировки
и заправки нефтепродуктов
Лист № 9
Всего листов 9
ГОСТ 8.600-2011. ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
ТУ 4521-003-37892329-2017. Автоцистерны 4671. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«Трансмастер» (ООО НПО «Трансмастер»)
Адрес: 456440, Челябинская область, г. Чебаркуль, ул. Ленина, 33 к. 16
Телефон: (3513) 28-97-98
Факс: (3513) 28-97-98
E-mail: npo.transmaster@mail.ru
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454048, г. Челябинск, ул. Энгельса, д.101
Телефон: (3513) 232-04-01
Факс: (351) 232-04-01
E-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 35942-07 | Автоцистерны, автотопливозаправщики | 56161 (автоцистерны), 56162 (автотопливозаправщики) и их мод. | ОАО "ГрАЗ" (Грабовский завод спецавтомобилей), с.Грабово | 1 год | Перейти |
| 63597-16 | Автоцистерны, автотопливозаправщики | СЕСПЕЛЬ-АЦ, СЕСПЕЛЬ-АТЗ | ЗАО "Чебоксарское предприятие "Сеспель", г.Чебоксары | 1 год | Перейти |
| 83700-21 | Автоцистерны | 4679А4-10 | Общество с ограниченной ответственностью "Производственная Компания Универсальной СпецТехники" (ООО "ПК УСПТ"), г. Челябинск | 1 год | Перейти |
| 68601-17 | Автоцистерны, автотопливозаправщики, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, прицепы-топливозаправщики | БЕЦЕМА | АО "Бецема", г.Красногорск | 2 года | Перейти |
| 6255-81 | Автоцистерны | АЦ-4-131М | Завод "Стройоборудование", г.Реутов | 2 года (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
