Приложение к свидетельству № 70371

об утверждении типа средств измерений

Лист № 1

Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы Бинар-ХХ-ХХХ-Х

Назначение средства измерений

Газоанализаторы Бинар-ХХ-ХХХ-Х (далее - газоанализаторы) предназначены для авто-

матического непрерывного измерения объемной доли или массовой концентрации компонентов

в воздухе рабочей зоны и газовых средах.

Описание средства измерений

Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов,

поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговую

или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом

результатов измерений на цифровой индикатор газоанализатора и (или) передачу их внешнему

компьютеру и другим регистрирующим устройствам или исполнительным механизмам.

Газоанализаторы могут комплектоваться сенсорами следующих типов: оптический, по-

лупроводниковый, термокаталитический, фотоионизационный, электрохимический.

Газоанализаторы имеют диффузионный способ отбора пробы.

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение объемной доли или массовой концентрации определяемого

компонента;

- сигнализациюо превышении заданных пороговых значений определяемого

компонента;

- самодиагностику;

- сохранение журнала событий, включая пиковые значения концентрации определяемого

компонента, тип и длительность события, время, прошедшее с момента регистрации тревоги.

Газоанализаторы выпускаются в модификациях в зависимости от функционального ис-

полнения и контролируемых газов, и имеют следующее обозначение Бинар-ХХ-ХХХ-Х, где

первая цифра (-ХХ-) это обозначение измеряемого компонента согласно таблице 3, вторая циф-

ра (-ХХХ-) функциональное исполнение прибора согласно таблице1, третья цифра (-Х-) тип

корпуса (А - алюминий, Н - нержавеющая сталь).

Бинар-ХХ-000-Х

Бинар-ХХ-010-Х

Таблица 1 - Функциональное исполнение газоанализаторов

ОбозначениеФункциональное исполнение

Измерение контролируемого газа без индикации, выдача унифи-

цированного сигнала от 4 до 20 мА об объемной доле контроли-

руемого газа (по отдельному заказу с HART протоколом) или

RS-485 протокол ModBus

Измерение контролируемого газа без индикации, наличие

аккумуляторного блока питания, выдача унифицированного

Бинар-ХХ-001-Хсигнала от 4 до 20 мА об объемной доле контролируемого газа

(по отдельному заказу с HART протоколом) или RS-485 протокол

ModBus

Контроль и индикация контролируемого газа на LED-индикаторе,

выдача унифицированного сигнала от 4 до 20 мА об объемной

доле контролируемого газа (по отдельному заказу с HART прото-

колом) или RS-485 протокол ModBus

Лист № 2

Всего листов 16

Бинар-ХХ-100-Х

Бинар-ХХ-011-Х

Бинар-ХХ-111-Х

Бинар-ХХ-110-Х

Бинар-ХХ-101-Х

Продолжение таблицы 1

Обозначение

Функциональное исполнение

Измерение контролируемого газа без индикации, выдача унифици-

рованного сигнала от 4 до 20 мА об объемной доле контролируемо-

го газа (по отдельному заказу с HART протоколом) или RS-485

протокол ModBus, наличие управляющего контакта типа «Сухой

контакт»

Контроль и индикация контролируемого газа на LED-индикаторе,

наличие аккумуляторного блока питания, выдача унифицирован-

ного сигнала от 4 до 20 мА об объемной доле контролируемого газа

(по отдельному заказу с HART протоколом) или RS-485 протокол

ModBus

Контроль и индикация контролируемого газа на LED-индикаторе,

наличие аккумуляторного блока питания, выдача унифицирован-

ного сигнала от 4 до 20 мА об объемной доле контролируемого газа

(по отдельному заказу с HART протоколом) или RS-485 протокол

ModBus, наличие управляющего контакта типа «Сухой контакт»

Контроль и индикация контролируемого газа на LED-индикаторе,

выдача унифицированного сигнала от 4 до 20 мА об объемной доле

контролируемого газа (по отдельному заказу с HART протоколом)

или RS-485 протокол ModBus, наличие управляющего контакта ти-

па «Сухой контакт»

Измерение контролируемого газа без индикации, наличие

аккумуляторного блока питания, выдача унифицированного

сигнала от 4 до 20 мА об объемной доле контролируемого газа

(по отдельному заказу с HART протоколом) или RS-485 протокол

ModBus, наличие управляющих контактов типа наличие

управляющего контакта типа «Сухой контакт»

Газоанализатор trial модификации при производстве может быть оснащен цифровым

выходом с протоколом HART.

Общий вид газоанализаторов представлен на рисунке 1.

Место пломбирования

Лист № 3

Всего листов 16

Программное обеспечение

Газоанализаторы Бинар-ХХ-ХХХ-Х имеют защиту программного обеспечения от пред-

намеренных или непреднамеренных изменений, реализованную изготовителем на этапе произ-

водства посредством установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты встроенного программного обеспечения от непреднамеренных и пред-

намеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО):

Цифровой идентификатор ПО:

Алгоритм вычисления цифрового идентификатора

Значение

Binar

не ниже 7.3

--

Метрологические и технические характеристики

Основные метрологические и технические характеристики приборов приведены в таб-

лицах 3 и 4.

Место пломбирования

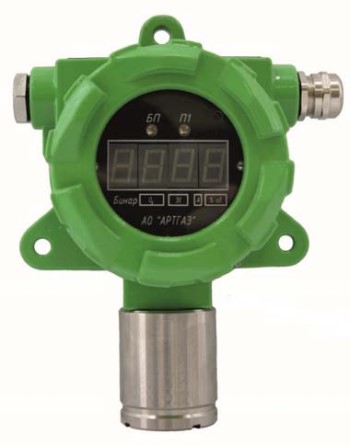

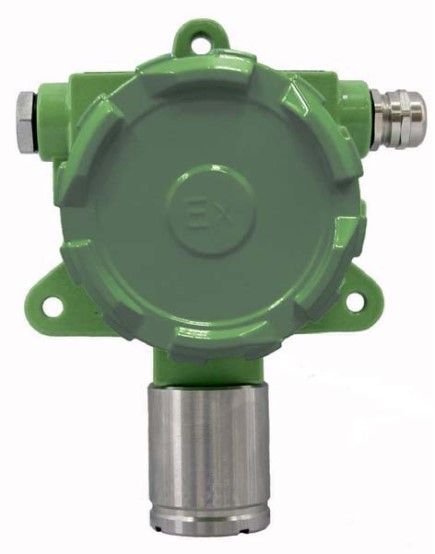

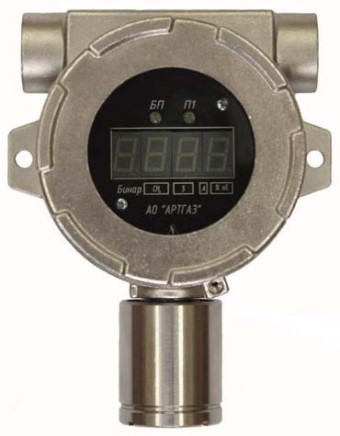

Рисунок 1 - Общий вид газоанализаторов Бинар-ХХ-ХХХ-Х

Лист № 4

Всего листов 16

Определяемый

сенсора

1

Т

,

не более,

Таблица 3 - Метрологические характеристики

ВремяПределы

установ- допускаемой

Тип приме-ленияосновной

компонент

няемого

)

показанийДиапазон измеренийпогрешности

0,9

абсолют- относи-

с

ной тельной

Аммиак (NH

3

)ЭХ120от 0 до 100 млн

-1

±5 млн

-1

-

(от 0 до 70,8 мг/м

3

)

Аммиак (NH

3

)ЭХ120от 0 до 1000 млн

-1

от 0 до 100 млн

-1

±10 млн

-1

-

(от 0 до 708 мг/м

3

)включ.

св. 100 до 1000 млн

-1

±10 %

АцетиленФИ60от 0 до 200 млн

-1

от 0 до 50 млн

-1

±10 млн

-1

-

(С

2

Н

2

) (от 0 до 219 мг/м

3

) включ.

св. 50 до 200 млн

- 1

±20 %

АцетиленТК, ИК40от 0 до 50 % НКПР±5 % НКПР-

(С

2

Н

2

)

АцетиленТК, ИК40от 0 до 1,15 % об. д.±0,1 %-

(С

2

Н

2

) об. д.

АцетонФИ20от 0 до 200 млн

-1

от 0 до 50 млн

-1

±10 млн

- 1

-

(C

3

H

6

O) (от 0 до 488 мг/м

3

) включ.

св. 50 до 200 млн

-1

±20 %

АцетонТК20от 0 до 50 % НКПР±5 % НКПР-

(C

3

H

6

O)

АцетонТК20от 0 до 1,25 % об. д.±0,1 %-

(C

3

H

6

O) об. д.

Бензол (С

6

Н

6

)ФИ, ЭХ20от 0 до 20 млн

-1

от 0 до 5 млн

-1

±1 млн

-1

-

(от 0 до 656 мг/м

3

)включ.

св. 5 до 20 млн

-1

-±20 %

Бензол (С

6

Н

6

)ФИ, ЭХ20от 0 до 200 млн

-1

от 0 до 100 млн

-1

±10 млн

-1

-

(от 0 довключ.

6560 мг/м

3

)св. 100 до 200 млн

-1

-±10 %

Бензол (С

6

Н

6

) ТК 20 от 0 до 50 % НКПР ±5 % НКПР -

Бензол (С

6

Н

6

) ТК 20 от 0 до 0,6 % об. д. ±0,06 % -

об. д.

Лист № 5

Всего листов 16

Определяемый

сенсора

1

Т

,

не более,

Продолжение таблицы 3

ВремяПределы

установ- допускаемой

Тип приме-ленияосновной

компонент

няемого

)

показанийДиапазон измеренийпогрешности

0,9

абсолют- относи-

с

ной тельной

Бутан (С

4

Н

10

)ИК, ТК20от 0 до 100 %от 0 до 50 % НКПР ±3 % НКПР-

НКПР включ.

св. 50 до 100 %-±5 %

НКПР

Бутан (С

4

Н

10

)ИК, ТК20от 0 до 1,4 % об.от 0 до 0,7 % об. д.±0,04 %-

д. включ. об. д.

св. 0,7 до 1,4 % об. д.-±5 %

Водород (H

2

)ЭХ20от 0 до 1000 млн

-1

от 0 до 100 млн

-1

±15 млн

-1

-

(от 0 до 84 мг/м

3

)включ.

св. 100 до 1000 млн

-1

-±15 %

Водород (H

2

)ЭХ20от 0 до 2000 млн

-1

от 0 до 100 млн

-1

±20 млн

-1

-

(от 0 до 167 мг/м

3

)включ.

св. 100 до 2000 млн

-1

-±20 %

Водород (H

2

)ЭХ20от 0 до 4000 млн

-1

от 0 до 200 млн

-1

±20 млн

-1

-

(от 0 до 338 мг/м

3

)включ.

св. 200 до 4000 млн

-1

-±10 %

Водород (H

2

)ТК, ЭХ20от 0 до 100 %от 0 до 50 % НКПР ±5% НКПР -

НКПРвключ.

св. 50 до 100 %-±10 %

НКПР

Водород (H

2

)ТК, ЭХ20от 0 до 4 % об. д.от 0 до 2% об. д.±0,2 %-

включ. об. д.

св. 2 до 4 % об. д.-±10 %

Гексан (С

6

Н

14

)ТК, ИК20от 0 до 100 % НКПР ± 5 % -

НКПР

Гексан (С

6

Н

14

)ТК, ИК20от 0 до 1 % об. д.±0,05 %-

об. д.

ГептанФИ20от 0 до 200 млн

-1

от 0 до 50 млн

-1

±5 млн

-1

-

(С

7

Н

16

) (от 0 до 833 мг/м

3

) включ.

св. 50 до 200 млн

-1

-±10 %

ГептанФИ20от 0 до 2000 млн

-1

от 0 до 200 млн

-1

±20 млн

-1

(С

7

Н

16

)(от 0 довключ.

8330 мг/м

3

)

св.200 до 2000 млн

-1

-±10 %

ГептанТК, ИК20от 0 до 50% НКПР ±5 % НКПР -

(С

7

Н

16

)

ГептанТК, ИК20от 0 до 0,55 % об. д.±0,05 %-

(С

7

Н

16

) об. д.

Горючие газыТК, ИК30от 0 до 100 %от 0 до 50 % НКПР ±3 % НКПР-

(ЕХ)

2)

НКПР включ.

св.50 до 100 % НКПР-±5 %

Лист № 6

Всего листов 16

Определяемый

сенсора

1

Т

,

не более,

Продолжение таблицы 3

ВремяПределы

установ- допускаемой

Тип приме-ленияосновной

компонент

няемого

)

показанийДиапазон измеренийпогрешности

0,9

абсолют- относи-

с

ной тельной

Диоксид азотаЭХ60от 0 до 20 млн

-1

от 0 до 5 млн

-1

±1 млн

-1

-

(NO

2

) (от 0 до 38,4мг/м

3

) включ.

св. 5 до 20 млн

-1

-±20 %

Диоксид азотаЭХ60от 0 до 50 млн

-1

от 0 до 10 млн

-1

±2 млн

-1

-

(NO

2

)(от 0 до 96 мг/м

3

)включ.

св. 10 до 50 млн

-1

-±20 %

Диоксид азотаЭХ60от 0 до 100 млн

-1

от 0 до 20 млн

-1

±4 млн

-1

-

(NO

2

)(от 0 до 191 мг/м

3

)включ.

св. 20 до 100 млн

-1

-±20 %

Диоксид азотаЭХ60от 0 до 500 млн

-1

от 0 до 100 млн

-1

±10 млн

-1

-

(NO

2

)(от 0 до 956 мг/м

3

)включ.

св.100 до 500 млн

-1

-±10 %

Диоксид серыЭХ60от 0 до 20 млн

-1

от 0 до 5 млн

-1

±1 млн

-1

-

(SO

2

)(от 0 до 53 мг/м

3

)включ.

св. 5 до 20 млн

-1

-±20 %

Диоксид серыЭХ60от 0 до 200 млн

-1

от 0 до 50 млн

-1

±5 млн

-1

-

(SO

2

)(от 0 до 530 мг/м

3

)включ.

св. 50 до 200 млн

-1

-±10 %

ДиоксидИК20от 0 до 5 % об. д.от 0 до 2 % об. д.±0,2 % об.-

углерода включ. д.

(СО

2

)св. 2 до 5 % об. д.-±10 %

Изобутан ФИ 20 от 0 до 200 млн

-1

от 0 до 100 млн

-1

±10 млн

-1

(i-C

4

H

10

)(от 0 до 483 мг/м

3

)включ.

св. 100 до 200 млн

-1

-±10 %

ИзобутанТК, ИК20от 0 до 50 % НКПР±5 % НКПР-

(i-C

4

H

10

)

ИзобутанТК, ИК20от 0 до 0,65 % об. д.±0,06 %-

(i-C

4

H

10

) об. д.

ИзобутиленФИ20от 0 до 20 млн

-1

±1 млн

-1

-

(i-C

4

H

8

) (от 0 до 46,6 мг/м

3

)

ИзобутиленФИ20от 0 до 200 млн

-1

от 0 до 50 млн

-1

±5 млн

- 1

-

(i-C

4

H

8

) (от 0 до 466 мг/м

3

) включ.

св. 50 до 200 млн

-1

-±10 %

ИзобутиленФИ20от 0 до 1000 млн

-1

от 0 до 100 млн

-1

±15 млн

-1

-

(i-C

4

H

8

)(от 0 до 2332включ.

мг/м

3

)

св. 100 до 1000 млн

-1

-±15 %

ИзобутиленФИ20от 0 до 2000 млн

-1

от 0 до 200 млн

-1

±30 млн

-1

-

(i-C

4

H

8

)(от 0 до 4665включ.

мг/м

3

)св. 200 до 2000 млн

-1

-±15 %

Лист № 7

Всего листов 16

Определяемый

компонент

Продолжение таблицы 3

ВремяПределы допускае-

установ- мой основной

Тип приме-ленияпогрешности

няемогопоказанийДиапазон измерений

сенсора

1)

Т

0,9

, абсолют- относи-

не более, ной тельной

с

ИзобутиленФИ20от 0 до 5000 млн

-1

от 0 до 500 млн

-1

±75 млн

-1

-

(i-C

4

H

8

)(от 0 до 11662включ.

мг/м

3

)св. 500 до 5000 млн

-1

-±15%

ИзобутиленФИ20от 0 до 10000 от 0 до 1000 млн

-1

±150 млн

-1

-

(i-C

4

H

8

)млн

-1

включ.

(от 0 до 23324св. 1000 до 10000-±15%

мг/м

3

)млн

-1

ИзобутиленТК, ИК20от 0 до 50% НКПР±5 % НКПР-

(i-C

4

H

8

)

ИзобутиленТК, ИК20от 0 до 0,9 % об. д.±0,09 %

(i-C

4

H

8

) об. д.

Кислород (О

2

)ЭХ, ИК40от 0 до 30% об. д.±0,6 %-

об. д.

КсилолФИ,20от 0 до 20 млн

-1

от 0 до 5 млн

-1

±1 млн

-1

-

(С

6

Н

4

(СН

3

)

2

) (от 0 до 88 мг/м

3

) включ.

св. 5 до 20 млн

-1

-±10 %

КсилолФИ20от 0 до 200 млн

-1

от 0 до 50 млн

-1

±5 млн

-1

-

(С

6

Н

4

(СН

3

)

2

)(от 0 до 880 мг/м

3

)включ.

св. 50 до 200 млн

-1

-±10 %

Метан (CH

4

)ТК, ИК,20от 0 до 100 %от 0 до 50 % НКПР ±3 % НКПР-

ПП НКПР включ.

св. 50 до 100 %-±5 %

НКПР

Метан (CH

4

)ТК, ИК,20от 0 до 4,4 %от 0 до 2,2% об. д.±0,1%-

ПП об. д. включ. об. д.

св. 2,2 до 4,4 % об. д.-±5 %

МетанолЭХ, ФИ20от 0 до 20 млн

-1

от 0 до 5 млн

-1

±1 млн

-1

-

(СН

3

ОH)(от 0 до 26,6включ.

мг/м

3

)св. 5 до 20 млн

-1

-±10 %

МетанолЭХ, ФИ20от 0 до 200 млн

-1

от 0 до 50 млн

-1

±5 млн

-1

-

(СН

3

ОH) (от 0 до 266 мг/м

3

) включ.

св. 50 до 200 млн

-1

-±10%

МетанолТК, ИК40от 0 до 50 % НКПР±5% НКПР-

(СН

3

ОH)

МетанолТК, ИК40от 0 до 2,75 % об. д.±0,3 % об.-

(СН

3

ОH) д.

Метилмер-ЭХ, ФИ20от 0 до 15 млн

-1

от 0 до 5 млн

-1

±1 млн

- 1

-

каптан (от 0 до 30 мг/м

3

) включ.

(CH

3

SH)

св. 5 до 15 млн

-1

-±20 %

Лист № 8

Всего листов 16

Определяемый

компонент

Продолжение таблицы 3

ВремяПределы допускае-

установ- мой основной

Тип приме-ленияпогрешности

няемогопоказанийДиапазон измерений

сенсора

1)

Т

0,9

, абсолют- относи-

не более, ной тельной

с

Метилмер-ЭХ, ФИ20от 0 до 200 млн

-1

от 0 до 50 млн

-1

±5 млн

-1

-

каптан (от 0 до 400 мг/м

3

) включ.

(CH

3

SH)св. 50 до 200 млн

-1

-±10 %

Метилмер-ТК, ИК20от 0 до 50% НКПР±5% НКПР-

каптан

(CH

3

SH)

Метилмер-ТК, ИК20от 0 до 2,65 % об. д.±0,3 %-

каптан об. д.

(CH

3

SH)

Озон (О

3

)ЭХ60от 0 до 1 млн

- 1

от 0 до 0,1 млн

-1

±0,02 млн

-1

-

(от 0 до 2 мг/м

3

)включ.

св. 0,1 до 1 млн

-1

-±20 %

Оксид азотаЭХ60от 0 до 25 млн

-1

от 0 до 10 млн

-1

±1 млн

-1

-

(NO)(от 0 до 48 мг/м

3

)включ.

св. 10 до 25 млн

-1

-±10 %

Оксид азотаЭХ60от 0 до 250 млн

-1

от 0 до 50 млн

-1

±5 млн

-1

-

(NO)(от 0 до 480 мг/м

3

)включ.

св. 50 до 250 млн

-1

-±10 %

Оксид угле-ЭХ60от 0 до 100 млн

-1

±10 млн

-1

-

рода (СО)(от 0 до 117 мг/м

3

)

Оксид угле-ЭХ60от 0 до 1000 млн

-1

от 0 до 100 млн

-1

±10 млн

-1

-

рода (СО) (от 0 до 1170 включ.

мг/м

3

)

св. 100 до 1000 млн

-1

-±10 %

Оксид угле-ЭХ60от 0 до 2000 млн

-1

от 0 до 100 млн

-1

±10 млн

-1

-

рода (СО)(от 0 до 2340включ.

мг/м

3

)св. 100 до 2000 млн

-1

-±10 %

Пары нефте-ТК, ИК20от 0 до 100 % НКПР±5 % НКПР-

продуктов

(CxHy)

3)

(по

гексану)

Пары нефте-ТК, ИК20от 0 до 1 % об. д.±0,05 %-

продуктов об. д.

(CxHy)** (по

гексану)

ПентанТК, ИК20от 0 до 100 %от 0 до 50% НКПР±5% НКПР-

(С

5

Н

12

) НКПР включ.

св. 50 до 100 %-±10 %

НКПР

ПентанТК, ИК20от 0 до 1,4 %от 0 до 0,7 % об. д.±0,07 %-

(С

5

Н

12

) об. д. включ. об. д.

св. 0,7 до 1,4 % об. д.-±10 %

Лист № 9

Всего листов 16

Определяемый

компонент

Продолжение таблицы 3

ВремяПределы допускае-

установ- мой основной по-

Тип приме-лениягрешности

няемогопоказанийДиапазон измерений

сенсора

1)

Т

0,9

, абсолют- относи-

не более, ной тельной

с

Пропан (С

3

Н

8

)ТК, ИК20от 0 до 100 %от 0 до 50 % НКПР ±3% НКПР-

НКПР включ.

св. 50 до 100 %-±10 %

НКПР

Пропан (С

3

Н

8

)ТК, ИК20от 0 до 2 % об. д.от 0 до 1% об. д.±0,07 %-

включ. об. д.

св. 1 до 2 % об. д.-±10 %

ПропиленТК, ИК20от 0 до 200 млн

-1

от 0 до 100 млн

-1

±10 млн

-1

-

(С

3

Н

6

)(от 0 до 353,5включ.

мг/м

3

)

св. 100 до 200 млн

-1

-±10 %

ПропиленТК,ИК20от 0 до 100 % от 0 до 50% НКПР ±5% НКПР -

(С

3

Н

6

)НКПРвключ.

св. 50 до 100 %-±10 %

НКПР

ПропиленТК,ИК20от 0 до 2 % об. д.от 0 до 1 % об. д.±0,1 %-

(С

3

Н

6

) включ. об. д.

св. 1 до 2 % об. д.-±10 %

СероводородЭХ60от 0 до 30 млн

-1

от 0 до 10 млн

-1

±2 млн

-1

-

(Н

2

S) (от 0 до 43 мг/м

3

) включ.

св. 10 до 30 млн

-1

-±20 %

СероводородЭХ60от 0 до 200 млн

-1

от 0 до 100 млн

-1

±10 млн

-1

-

(Н

2

S)(от 0 до 284 мг/м

3

)включ.

св. 100 до 200 млн

-1

-±10 %

СероводородЭХ60от 0 до 2000 млн

-1

от 0 до 200 млн

-1

±20 млн

-1

-

(Н

2

S)(от 0 до 2840включ.

мг/м

3

)

св. 200 до 2000 млн

-1

-±10 %

СероуглеродФИ20от 0 до 15 млн

- 1

от 0 до 3,1 млн

-1

±1,5 млн

-1

-

(CS

2

)(от 0 до 47 мг/м

3

)включ.

св. 3,1 до 15 млн

-1

-±20 %

СинильнаяЭХ100от 0 до 30 млн

-1

от 0 до 1 млн

-1

±0,2 млн

-1

-

кислота(от 0 до 34 мг/м

3

)включ.

(HCN)св. 1 до 30 млн

-1

-±20 %

Стирол (C

8

H

8

) ФИ 20 от 0 до 20 млн

-1

от 0 до 5 млн

-1

±1 млн

-1

-

(от 0 до 18,2включ.

мг/м

3

)св. 5 до 20 млн

-1

-±10 %

Стирол (C

8

H

8

)ФИ20от 0 до 200 млн

-1

от 0 до 100 млн

-1

±10 млн

-1

-

(от 0 до 182 мг/м

3

)включ.

св. 100 до 200 млн

-1

-±10 %

Стирол (C

8

H

8

)ТК, ИК20от 0 до 50 % НКПР ±5 % НКПР -

Стирол (C

8

H

8

)ТК, ИК20от 0 до 0,55 % об. д.±0,05 %-

об. д.

Лист № 10

Всего листов 16

Пределы допускае-

мой основной

погрешности

компонент

ип прим

ления

относи-

абсолютной

тельной

±1 млн

-1

-

-±10 %

±5 % НКПР -

±0,05 %

об. д.

±0,025 млн

-1

-

-±20 %

±0,2 млн

-1

-

-±20 %

±20 млн

-1

-

-±10 %

±0,02 млн

-1

±0,3 млн

-1

-

-±15 %

±1 млн

-1

-

Продолжение таблицы 3

Время

установ-

Определяемый

Т

няемого

е-

показанийДиапазон измерений

сенсора

1)

Т

0,9

,

не более,

с

ТолуолТК, ИК20от 0 до 20 млн

-1

от 0 до 10 млн

-1

(С

6

Н

5

СН

3

)(от 0 до 76,6включ.

мг/м

3

)св. 10 до 20 млн

-1

ТолуолТК, ИК20от 0 до 50 % НКПР

(С

6

Н

5

СН

3

)

ТолуолТК, ИК20от 0 до 0,55 % об. д.

(С

6

Н

5

СН

3

)

ФенолФИ20от 0 до 4 млн

- 1

от 0 до 0,25 млн

-1

(С

6

H

6

O)(от 0 до 15,6включ.

мг/м

3

)

св. 0,25 до 4 млн

-1

ФормальдегидЭХ30от 0 до 10 млн

- 1

от 0 до 1 млн

-1

(Н

2

СО)(от 0 до 12,5включ.

мг/м

3

)св. 1 до 10 млн

-1

ФормальдегидЭХ60от 0 до 1000 от 0 до 200 млн

-1

(Н

2

СО)млн

-1

включ.

(от 0 до 1247

св. 200 до 1000 млн

-1

мг/м

3

)

ФосгенЭХ120от 0 до 1 млн

- 1

от 0 до 1 млн

-1

(COCl

2

) (от 0 до 2,6 мг/м

3

)

Фосфин (РН

3

)ЭХ60от 0 до 5 млн

- 1

от 0 до 2 млн

-1

(от 0 до 7 мг/м

3

)включ.

св. 2 до 5 млн

-1

Фосфин (РН

3

)ЭХ60от 0 до 20 млн

- 1

от 0 до 5 млн

-1

(от 0 до 28,3включ.

мг/м

3)

св. 5 до 20 млн

-1

-±20 %

±0,1 млн

-1

-

ФтороводородЭХ

(HF)

90 от 0 до 10 млн

- 1

(от 0 до 8,3 мг/м

3

)

-±20 %

± 0,3 млн

-1

-

Хлор (Cl

2

)ЭХ

-±20 %

± 2 млн

-1

-

Хлор (Cl

2

)ЭХ

-±20 %

±1 млн

-1

-

ХлороводородЭХ

(HCL)

-±10 %

±10 млн

-1

-

ЦиклогексанФИ

(С

6

Н

12

)

60от 0 до 10 млн

- 1

(от 0 до 29,5

мг/м

3

)

60от 0 до 50 млн

- 1

(от 0 до 147,5

мг/м

3

)

70от 0 до 20 млн

- 1

(от 0 до 30,3

мг/м

3

)

20 от 0 до 200 млн

- 1

(от 0 до 686 мг/м

3

)

от 0 до 0,6 млн

-1

включ.

св. 0,6 до 10 млн

-1

от 0 до 2 млн

-1

включ.

св. 2 до 10 млн

-1

от 0 до 10 млн

-1

включ.

св. 10 до 50 млн

-1

от 0 до 10 млн

-1

включ.

св. 10 до 20 млн

-1

от 0 до 50 млн

-1

включ.

св. 50 до 200 млн

-1

-±20 %

Лист № 11

Всего листов 16

Определяемый

компонент

Продолжение таблицы 3

ВремяПределы допускае-

установ- мой основной

Тип приме-ленияпогрешности

няемогопоказанийДиапазон измерений

сенсора

1)

Т

0,9

, абсолют- относи-

не более, ной тельной

с

ЦиклогексанТК, ИК20от 0 до 50 % НКПР±5 % НКПР-

(С

6

Н

12

)

ЦиклогексанТК, ИК20от 0 до 0,6 % об. д.±0,06 %-

(С

6

Н

12

) об. д.

ЦиклопентанТК,ИК20от 0 до 50 % НКПР±5 % НКПР-

(C

5

H

10

)

ЦиклопентанТК,ИК20от 0 до 0,7 % об. д.±0,07 %-

(C

5

H

10

) об. д.

Этан (С

2

Н

6

)ТК, ИК20от 0 до 100 %от 0 до 50 % НКПР ±5 % НКПР-

НКПР включ.

св. 50 до 100 %-±10 %

НКПР

Этан (С

2

Н

6

)ТК, ИК20от 0 до 2,5 %от 0 до 1,25 % об. д. ±0,1 % об.-

об. д. включ.д.

св. 1,25 до 2,5 % об.-±10 %

д.

ЭтанолЭХ, ФИ60от 0 до 300 млн

-1

от 0 до 300 млн

-1

±30

(C

2

H

5

ОН) (от 0 до 576 мг/м

3

)

ЭтанолЭХ,ТК20от 0 до 100 %от 0 до 50% НКПР ±5 % НКПР-

(C

2

H

5

ОН) НКПР включ.

св. 50 до 100 %-±10 %

НКПР

ЭтанолЭХ,ТК20от 0 до 3,1 % об.от 0 до 1,55 %±0,15 %-

(C

2

H

5

ОН) д. об. об. д.

включ.

св. 1,55 до 3,1 %-±10 %

об. д.

Этилен (С

2

Н

4

)ЭХ, ФИ20от 0 до 10 млн

-1

от 0 до 5 млн

-1

±0,5 млн

-1

-

(от 0 до 11,7включ.

мг/м

3

)св. 5 до 10 млн

-1

-±10 %

Этилен (С

2

Н

4

)ЭХ,ФИ20от 0 до 1500 млн

-1

от 0 до 250 млн

-1

±25 млн

-1

-

(от 0 до 1755включ.

мг/м

3

св. 250 до 1500 млн

-1

-±10 %

Этилен (С

2

Н

4

) ТК, ИК 20 от 0 до 100 % НКПР ±5% НКПР -

Этилен (С

2

Н

4

) ТК, ИК 20 от 0 до 2,3 % об. д. ±0,1 % об. -

д.

ЭтиленоксидЭХ20от 0 до 10 млн

-1

±0,1 млн

-1

-

(C

2

H

4

О)(от 0 до 18,3 мг/м

3

)

ЭтиленоксидЭХ60от 0 до 100 млн

-1

от 0 до 50 млн

-1

±5 млн

-1

-

(C

2

H

4

О) (от 0 до 183 мг/м

3

) включ.

св. 50 до 100 млн

-1

-±10 %

Лист № 12

Всего листов 16

Определяемый

компонент

Продолжение таблицы 3

ВремяПределы допускае-

установ- мой основной

Тип приме-ленияпогрешности

няемогопоказанийДиапазон измерений

сенсора

1)

Т

0,9

, абсолют- относи-

не более, ной тельной

с

ЭтиленоксидЭХ60от 0 до 1000 млн

-1

от 0 до 100 млн

-1

±10 млн

-1

-

(C

2

H

4

О)(от 0 до 1830включ.

мг/м

3

)св. 100 до 1000 млн

-1

-±10 %

ЭтиленоксидТК, ИК60от 0 до 100 % от 0 до 50% НКПР ±5% НКПР -

(C

2

H

4

О)НКПРвключ.

св. 50 до 100 %-±10 %

НКПР

ЭтиленоксидТК, ИК60от 0 до 2,6 % об.от 0 до 1,3 % об. д.±0,1 %

(C

2

H

4

О) д. включ. об. д

св. 1,3 до 2,6 % об. д.-±10 %

Этилмеркап-ЭХ, ФИ60от 0 до 500 млн

-1

от 0 до 50 млн

-1

±5 млн

-1

-

тан (C

2

H

5

SH)(от 0 до1335включ.

мг/м

3

)св. 50 до 200 млн

-1

-±10 %

Этилмеркап-ТК, ИК60от 0 до 50 % НКПР ±5% НКПР -тан

(C

2

H

5

SH)

Этилмеркап-ТК, ИК60от 0 до 1,4 % об. д.±0,1 %-

тан (C

2

H

5

SH об. д.

Хлордифтор-ПП,ИК60от 0 до 0,01от 0 до 0,001 % об. д.±0,00025-

метан об. д. % включ. об. д. %

(СHClF

2

,св. 0,001 до 0,01 %-±25%

Хладон R22) об. д.

Хлордифтор-ПП,ИК60от 0 до 0,1от 0 до 0,01 % об. д.±0,0025-

метан об. д. % включ.об. д. %

(СHClF

2

,св. 0,01 до 0,1 % об. д.-±25 %

Хладон R22)

Хлордифтор-ПП,ИК60от 0 до 0,2от 0 до 0,01 % об. д.±0,0025-

метан об. д. % включ. об. д. %

(СHClF

2

,св. 0,01 до 0,2 % об. д.-±25 %

Хладон R22)

Пентафторэ-ПП,ИК60от 0 до 0,2от 0 до 0,01 % об. д.±0,0025-

тан (С

2

HF

5

, об. д. % включ.об. д. %

Хладон R125)

св. 0,01 до 0,2 % об. д.-±25 %

1,1,1,2- ПП,ИК 60 от 0 до 0,01 от 0 до 0,001 % об. д. ±0,00025 -

тетрафторэтаноб. д. %включ.об. д. %

(С

2

H

2

F

4

,св. 0,001 до 0,01 % об.-±25 %

Хладон R134a) д.

1,1,1,2-ПП,ИК60от 0 до 0,1от 0 до 0,01 % об. д.±0,0025-

тетрафторэтан об. д. % включ. об. д. %

(С

2

H

2

F

4

,

св. 0,01 до 0,1 % об. д.-±25 %

Хладон R134a)

Лист № 13

Всего листов 16

Диапазон измерений

1)

Тип применяемого сенсора: ЭХ - электрохимический; ФИ - фотоионизационный; ТК -

термокаталитический; ИК - инфракрасный оптический; ПП -полупроводниковый. Тип сенсора ука-

зывается вместе с диапазоном измерений на корпусе датчика.

2)

Поверочным компонентом является один из следующих определяемых компонентов: ме-

тан (СН

4

), бутан (С

4

Н

10

), гексан (С

6

Н

14

), водород (Н

2

), ацетилен (С

2

Н

2

), этилен (С

2

Н

4

)

3)

Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, топливо для реак-

тивных двигателей по ГОСТ 10227-86, бензин автомобильный в соответствии с техническим рег-

ламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому то-

пливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по

ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по

ТУ 38.71-5810-90. Поверочным компонентом является гексан (С

6

Н

14

)

Пределы допускае-

мой основной

погрешности

Тип

показаний

0,9

Т ,

абсолют- относи-

ной тельной

от 0 до 0,2от 0 до 0,01 % об. д.

об. д. % включ.

св. 0,01 до 0,2 % об. д.

±0,0025-

об. д. %

-±25 %

от 0 до 0,2от 0 до 0,01 % об. д.

об. д. % включ.

св. 0,01 до 0,2 % об. д.

±0,0025-

об. д. %

-±25 %

Продолжение таблицы 3

Время

установ-

Определяемыйприме-

ления

компонентняемого

сенсора

1)

не более,

с

1,1,1,2-ПП,ИК60

тетрафторэтан

(С

2

H

2

F

4

,

Хладон R134a)

1,1,1-ПП,ИК60

трифторэтан

(С

2

H

3

F

3

,

Хладон R143a)

Хладон R404aПП,ИК60

(C

2

HF

5

+С

2

H

3

F

3

+С

2

H

2

F

4

)

Хладон R407aПП,ИК60

(СH

2

F

2

+С

2

HF

5

+

С

2

H

2

F

4

)

Хладон R407cПП,ИК60

(СH

2

F

2

+С

2

HF

5

+

С

2

H

2

F

4

)

±0,0025-

об. д. %

-±25 %

±0,0025 -об.

д. %

-±25 %

±0,00025 -

об. д. %

-±25 %

Хладон R410aПП,ИК60

(СH

2

F

2

+C

2

HF

5

)

±0,00025-

об. д. %

-±25 %

Хладон R410aПП,ИК60

(СH

2

F

2

+C

2

HF

5

)

от 0 до 0,2от 0 до 0,01 % об. д.

об. д. % включ.

св. 0,01 до 0,2 % об. д.

от 0 до 0,1от 0 до 0,01 % об. д.

об. д. %включ.

св. 0,01 до 0,1 % об. д.

от 0 до 0,01от 0 до 0,001 % об. д.

об. д. %включ.

св. 0,001 до 0,01 %

об. д.

от 0 до 0,01от 0 до 0,001 % об. д.

об. д. % включ.

св. 0,001 до 0,01

% об. д.

от 0 до 0,1от 0 до 0,01 % об. д.

об. д. % включ.

св. 0,01 до 0,1 % об. д.

± 0,0025-

об. д. %

-±25 %

_________________________

Примечания - Значения НКПР для горючих газов и паров в соответствии с ГОСТ 30852.19-

2002, для паров нефтепродуктов - в соответствии с государственными стандартами на нефтепро-

дукты конкретного вида.

Лист № 14

Всего листов 16

Основные технические и дополнительные метрологические характеристики газоанализа-

торов приведены в таблице 4.

Таблица 4 - Основные технические и дополнительные метрологические характеристики

Наименование характеристикиЗначение

Параметры электрического питания:

- напряжение постоянного тока, В24±6

Потребляемая мощность, Вт, не более 5

Габаритные размеры, мм, не более:

- высота183

- ширина143

- длина107

Масса, кг, не более:

- алюминиевый корпус2

- стальной корпус 3,5

Условия эксплуатации:

- температура окружающей среды, °Сот -10 до +60

(Бинар-ХХ-ХХ1-Х)

от -40 до +60

(Бинар-ХХ-Х1Х-Х,

Бинар-ХХ-1ХХ-Х)

от - 60 до +60

(арктическое исполнение)

- относительная влажность при температуре +35 °С, %,

не более95

- атмосферное давление, кПаот 87,8 до 119,7

Средний срок службы, лет, не менее 10

Средняя наработка на отказ, ч 30000

Маркировка взрывозащиты 1Exd[ib]IICT6/T4 X

Время прогрева газоанализаторов, мин, не более 60

Пределы допускаемой дополнительной погрешности газоана-

лизаторов от изменения температуры окружающей среды в

диапазоне рабочих температур, на каждые 10 °С, в долях от

пределов допускаемой основной погрешности±1

Пределы допускаемой дополнительной погрешности газоана-

лизаторов от изменения относительной влажности в диапазоне

рабочих условий, на каждые 10 %, в долях от пределов допус-

каемой основной погрешности±0,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

НаименованиеОбозначение

Газоанализатор Бинар-ХХ-ХХХ-Х-Руководство

по эксплуатации КДГА 413214.002.000 РЭ Методика

поверки МП 205-06-2018

ПаспортКГДА. 413214.002.000 ПС

Количество

1 шт.

1 экз. на поставку

Лист № 15

Всего листов 16

Обозначение

-

Количество

1 шт. на поставку

-

1 шт. на поставку

-

по заказу

-

по заказу

Продолжение таблицы 5

Наименование

Насадка для подачи газа

Носитель с программным

обеспечением для ПЭВМ

Устройство проверки

работоспособности УПР

Козырек защиты от погодных

условий

Комплект для монтажа на трубу

Комплект для монтажа

в воздуховоде

Кабельный ввод

Магнитный ключ

-

по заказу

Поверка

осуществляется по документу МП 205-06-2018 «Газоанализаторы Бинар-ХХ-ХХХ-Х. Методика

поверки», утвержденному ФГУП «ВНИИМС» 28 марта 2018 г.

Основные средства поверки:

- государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС):

ГСО №№ 10546-2014 (NH

3

, NO, CO, CO

2

, NO

2

, SO

2

, O

2

, H

2

S, HCN, H

2

CO, PH

3

, COCl

2

,

Cl

2

, HCl, HF), 10540-2014 (H

2

, CH

4

, C

2

H

2

, C

2

H

6

, C

7

H

16

, C

4

H

10

, C

5

H

12

, C

3

H

8

, C

3

H

6

, C

5

H

10,

C

6

H

12

,

C

6

H

14

, C

2

H

4

, C

6

H

4

(CH

3

)

2

,), 10539-2014 (i - C

4

H

8

, C

2

H

4

O, C

6

H

5

CH

3

, C

8

H

8

), 10548-2014 (хладоны),

10251-2013 (CH

3

SH), 10252-2013 (C

2

H

5

SH), 10525-2014(C

2

H

5

OH), 10534-2014 (CH

3

OH),

10537-2014 (СS

2

), 10385-2013 (C

3

H

6

O), 10528-2014 (С

6

H

6

)

- источники микропотоков газов и паров ИМ89-М-А2 1 разряд (С

6

H

6

O) (рег. № 15075-09);

- рабочие эталоны 1-го разряда - генераторы газовых смесей ГГС-Т и ГГС-К

(рег. № 62151-15);

- генератор озона ГС-024-1 (рег. № 23505-08);

- азот газообразный по ГОСТ 9293-74, объемная доля азота 99,999 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к газоанализаторам

Бинар-ХХ-ХХХ-Х

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений

содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические

условия

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие

технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-

гигиенические требования к воздуху рабочей зоны

ТУ 4215-001-11425056-2015 Газоанализаторы Бинар ХХ-ХХХ-Х. Технические условия

Лист № 16

Всего листов 16

Изготовитель

Акционерное общество «АРТГАЗ» (АО «АРТГАЗ»)

ИНН 7726703380

Адрес: 111123, г. Москва, ш. Энтузиастов, д. 56, стр.32, пом. 282

Тел.: +7 (499) 641-43-34

E-mail: info@art-gas.ru

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77/437-56-66

Web-сайт:

www.vniims.ru

E-mail:

office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений

в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2018 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
27864-04	Газоанализаторы	С-105	ЗАО "ОРТЕС", г.С.-Петербург	1 год	Перейти
80026-20	Газоанализаторы	Gasera ONE Formaldehyde	Фирма "Gasera Ltd." Финляндия	1 год	Перейти
16544-97	Газоанализаторы	АГШ	ПО "Аналитприбор", г.Смоленск	1 год	Перейти
23950-04	Газоанализаторы малогабаритные термохимические	М 01	ООО "НПЦ АТБ", г.Москва	1 год	Перейти
16162-02	Газоанализаторы	XENDOS	Фирма "Servomex Group Limited", Великобритания	1 год	Перейти

Заказать поверкуГазоанализаторы Бинар-ХХ-ХХХ-ХГРСИ 71645-18

Заказать поверку
Газоанализаторы Бинар-ХХ-ХХХ-Х
ГРСИ 71645-18
