Газоанализаторы Gastron мод. GIR-3000, GTD-2000-Tx, GTD-2000-Ex, ГРСИ 71637-18
Номер госреестра:
71637-18
Наименование СИ:
Газоанализаторы
Обозначение типа:
Gastron мод. GIR-3000, GTD-2000-Tx, GTD-2000-Ex
Производитель:
Фирма "Gastron Co., Ltd.", Корея
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70363
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы Gastron моделей GIR-3000, GTD-2000-Tx, GTD-2000-Ex
Назначение средства измерений
Газоанализаторы Gastron моделей GIR-3000, GTD-2000-Tx, GTD-2000-Ex (далее - газоана-
лизаторы) предназначены для измерений довзрывоопасной концентрации горючих газов и па-
ров горючих жидкостей, объемной доли кислорода, водорода, диоксида углерода, объемной до-
ли оксида углерода, диоксида серы, хлористого водорода, сероводорода и аммиака в воздухе
рабочей зоны, а также объемной доли компонентов в газовых средах.
Описание средства измерений
Газоанализаторы представляют собой стационарные одноканальные приборы непрерыв-
ного действия.
Принцип действия газоанализаторов, в зависимости от определяемого компонента:
- объемная доля кислорода и вредных газов - электрохимический;
- объемная доля диоксида углерода и закиси азота - оптический;
- довзрывоопасная концентрация горючих газов - оптический или термохимический.
Конструктивно газоанализаторы выполнены одноблочными в корпусе алюминиевого
сплава. На лицевой панели газоанализатора находятся светодиодный индикатор, OLED дисплей
с подсветкой и бесконтактные кнопки управления «↑», «↓», «FUNC» и «RESET». Крышка кор-
пуса имеет смотровое стеклянное окно, соединение с корпусом резьбовое. Доступ к органам
управления газоанализатора возможен с помощью магнитного инструмента без открывания
крышки корпуса. В верхней части корпуса расположены резьбовые отверстия (для кабельных
вводов информационных линий и линий питания, в нижней части корпуса располагается пер-
вичный измерительный преобразователь.
Газоанализаторы могут комплектоваться дождезащитной крышкой.
Способ отбора пробы - диффузионный.
Газоанализаторы выпускаются в трех моделях, отличающихся принципом действия ус-
тановленного первичного измерительного преобразователя:
- GIR-3000 - оптический первичный измерительный преобразователь;
- GTD-2000-Tx - электрохимический первичный измерительный преобразователь;
- GTD-2000-Ex - термохимический первичный измерительный преобразователь;
Газоанализаторы имеют монохромный OLED дисплей с подсветкой, обеспечивающий
отображение:
- химической формулы определяемого компонента;
- результатов измерений содержания определяемых компонентов;
- меню пользователя;
- информации о срабатывании сигнализации;
- служебной информации.
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного OLED дисплей;
- унифицированный аналоговый выходной сигнал от 4 до 20 мА в диапазоне показаний;
- цифровой, интерфейс RS 485 с протоколом Modbus (только для GIR-3000);
- цифровой, протокол HART (при наличии в составе газоанализатора интерфейсной пла-
ты HART);
- замыкание и размыкание контактов реле, срабатывающие при превышении 2-х про-
граммно-конфигурируемых уровней (только для GIR-3000);
- размыкание и замыкание контактов реле «исправность» при неисправности газоанали-
затора (только для GIR-3000).
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени
защиты IP67 по ГОСТ 14254-2015.
Лист № 2
Всего листов 12
Общий вид газоанализаторов представлен на рисунке 1, схема пломбирования корпуса
от несанкционированного доступа представлена на рисунке 2.

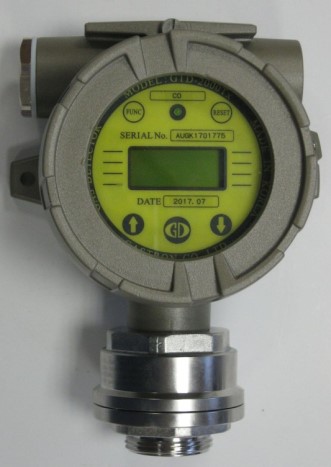

а) GTD-2000-Tx

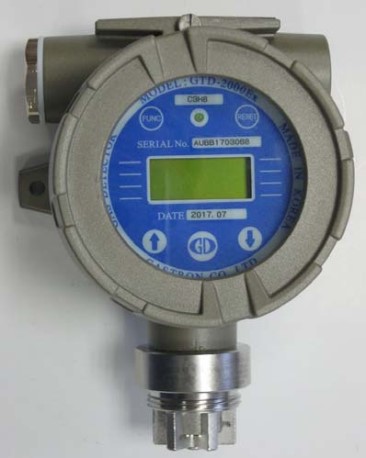

б) GTD-2000-Ex

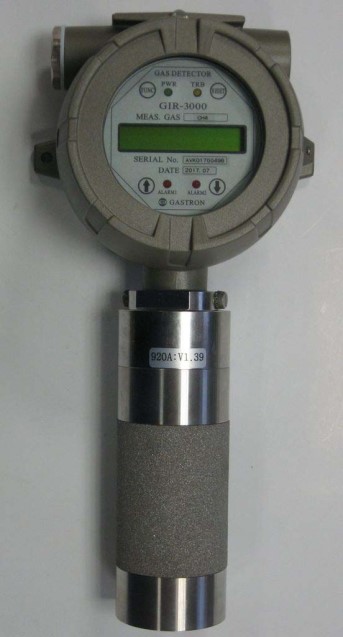

в) GIR-3000
Рисунок 1 - Общий вид газоанализаторов Gastron моделей GIR-3000, GTD-2000-Tx, GTD-2000-Ex
Лист № 3
Всего листов 12

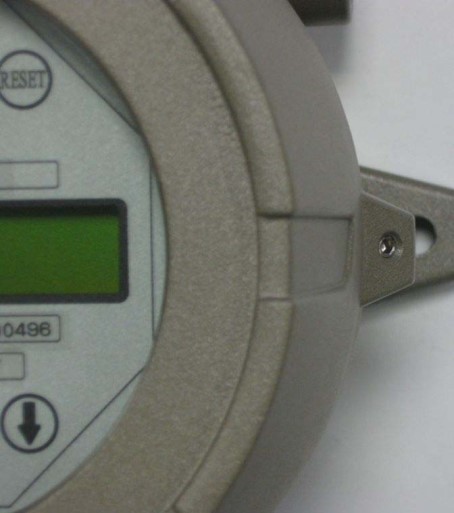

Рисунок 2 - Схема пломбирования газоанализаторов (на примере GIR-3000)
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное
изготовителем и обеспечивающее выполнение следующих основных функций:
- прием и обработку измерительной информации от первичного измерительного
преобразователя содержания определяемых компонентов в воздухе рабочей зоны;
- индикацию результатов измерений на встроенном OLED дисплее;
- проведение градуировки газоанализаторов;
- самодиагностику аппаратной части газоанализатора.
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемого компонента по данным
от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями.
Встроенное ПО газоанализаторов моделей GIR-3000 состоит из двух частей: ПО оптического
первичного измерительного преобразователи (GSA920) и собственно ПО газоанализатора
(GIR3000).
Встроенное ПО газоанализатора идентифицируется при включении электрического
питания газоанализатора путем вывода на дисплей номера версии или через меню газоанализатора.
Идентификационные данные ПО приведены в таблице 1.
Влияниевстроенногопрограммногообеспеченияучтенопринормировании
метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных
или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
GTD-2000-Ex
GTD-2000-Ex
firmware
Таблица 1 - Идентификационные данные встроенного ПО газоанализаторов
ИдентификационныеЗначение
данные (признаки)GIR-3000GTD-2000-Tx
Идентификационное GTD-2000-Tx
наименование ПО GIR3000 GSA920 firmware
Номер версии
(идентификационный
номер) ПО, не нижеV 1.22V 1.39V 1.37
V 1.37
Стопорный винт -
возможное место
пломбирования от
несанкционированного
доступа
Лист № 4
Всего листов 12
Метрологические и технические характеристики
Диапазон измерений
НКПР
3)
объемной
относи-
Таблица 2 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной
погрешности газоанализаторов GIR-3000
1)
Пределы допускаемойПределы допускаемой
Опреде-основной погрешности
2)
погрешности
6)
ляемый довзрывоопасных абсо-относи-
компонентконцентраций, %
доли, %
абсолютной
тельной, %
лютной,тельной,
% НКПР%
метанот 0 до 50 включ.-
5 % НКПР
-
9
-
(CH
4
)
св. 50 до 100- - ±10 -
18
пропанот 0 до 50 включ.-
5 % НКПР
-
9
-
(C
3
H
8
)
св. 50 до 100- - ±10 -
18
изобутанот 0 до 50 включ.-
5 % НКПР
-
9
-
(и-C
4
H
10
)
св. 50 до 100- - ±10 -
18
пентанот 0 до 50 включ.-
5 % НКПР
-
9
-
(C
5
H
12
)
св. 50 до 100- - ±10 -
18
циклопентан от 0 до 50 включ.-
5 % НКПР
-
9
-
(C
5
H
10
)
св. 50 до 100- - ±10 -
18
гексанот 0 до 50 включ.-
5 % НКПР
-
9
-
(C
6
H
14
)
св. 50 до 100- - ±10 -
18
гептанот 0 до 50 включ.-
5 % НКПР
-
9
-
(C
7
H
16
)
св. 50 до 100- - ±10 -
18
метиловыйот 0 до 50 включ.-
5 % НКПР
-
9
-
спирт
(CH
3
OH)
этиловыйот 0 до 50 включ.-
5 % НКПР
-
9
-
спирт
(C
2
H
5
OH)
этиленот 0 до 50 включ.-
5 % НКПР
-
9
-
(C
2
H
4
)
св. 50 до 100- - ±10 -
18
толуолот 0 до 50 включ.-
5 % НКПР
-
9
-
(С
7
Н
8
)
бензолот 0 до 50 включ.-
5 % НКПР
-
9
-
(С
6
Н
6
)
ацетонот 0 до 50 включ.-
5 % НКПР
-
9
-
(СН
3
СОСН
3
)
оксидот 0 до 50 включ.-
5 % НКПР
-
9
-
этилена
св. 50 до 100--±10-
18
(C
2
H
4
O)
этилацетатот 0 до 50 включ.-
5 % НКПР
-
9
-
(C
4
H
8
O
2
)
Лист № 5
Всего листов 12
Диапазон измерений
Определяемый
компонент
объемной
доли, %
Продолжение таблицы 2
1)
Пределы допускаемойПределы допускаемой
основной погрешности
2)
погрешности
6)
довзрывопасныхотноси- абсо-относи-
концентраций,абсолютнойтельной,лютной,тельной,
% НКПР
3)
% % НКПР %
-от 0 до 1
---
(об.д.)
диоксид-от 0 до 5±(0,05+0,05С
Х
)---
углерода (CO
2
)% (об.д.)
4)
-от 0 до 20
5)
±(0,2+0,05С
Х
) %---
(об.д.)
оксид углерода±(0,01+0,05С
Х
)
(CO) % (об.д.)
-от 0 до 20
5)
±(0,2+0,05С
Х
) %
---
5 % НКПР
9
---
-
5 % НКПР
9
--
4000 млн
-1
1,2-дихлорэтанот 0 до 50
(C
2
H
4
Cl
2
) включ.
метилцикло-от 0 до 50
гексан (C
7
H
14
) включ.
закись азотаот 0 до 300
(N
2
O)- млн
-1
45 млн
-1
---
включ
-
св. 300 до
-±15--
включ.
изопентан
От 0 до 50-
5 % НКПР
-
9
-
(и-C
5
H
12
)
Св. 50 до 100- - ±10 -
18
стирол (C
8
H
8
)От 0 до 50-
5 % НКПР
-
9
-
включ.
_______________________
1)
Диапазон показаний для всех газоанализаторов горючих газов от 0 до 100 % НКПР.
2)
В нормальных условиях эксплуатации, для газовых сред, содержащих только один
определяемый компонент.
3)
Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.
4)
Свх - значение объемной доли определяемого компонента на входе газоанализатора, %.
5)
Допускается поставка газоанализаторов с диапазонами измерений с верхней границей,
отличающейся от указанной в таблице, но ее не превышающей. Пределы допускаемой основной
абсолютной погрешности в таком случае выражаются формулой:
0
=
(a
0,05
C
вх
),
где
a
0,01
Cв
, Cв верхний предел диапазона измерений объемной доли
определяемого
компонента, %.
6)
В рабочих условиях эксплуатации, для газовых сред, содержащих только один
определяемый компонент.
Лист № 6
Всего листов 12
Таблица 3 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной
погрешности газоанализаторов GTD-2000-Ex
ПределыПределы
Диапазон измеренийдопускаемой допускаемой
Определяемыйдовзрывоопасныхосновнойабсолютной
компонент концентраций,
1)
% абсолютной погрешности
3)
,
НКПР
4)
погрешности
2)
, %% НКПР
НКПР
метан (CH
4
)
от 0 до 50
5±9
пропан (C
3
H
8
)
от 0 до 50
5±9
изобутан (и-C
4
H
10
)
от 0 до 50
5±9
пентан (C
5
H
12
)
от 0 до 50
5±9
циклопентан (C
5
H
10
)
от 0 до 50
5±9
гексан (C
6
H
14
)
от 0 до 50
5±9
гептан (C
7
H
16
)
от 0 до 50
5±9
метиловый спирт
(CH
3
OH)от 0 до 50
5±9
этиловый спирт
(C
2
H
5
OH)от 0 до 50
5±9
этилен (C
2
H
4
)от 0 до 50
5
±9
толуол (С
7
Н
8
)от 0 до 50
5
±9
бензол (С
6
Н
6
)от 0 до 50
5
±9
ацетон (СН
3
СОСН
3
)от 0 до 50
5
±9
этилацетат (C
4
H
8
O
2
)от 0 до 50
5
±9
1,2-дихлорэтан
(C
2
H
4
Cl
2
)от 0 до 50
5±9
изопентан (и-C
5
H
12
)от 0 до 50
5
±9
стирол (C
8
H
8
)от 0 до 50
5
±9
ацетилен (C
2
H
2
)от 0 до 50
5
±9
аммиак (NH
3
)от 0 до 50
5
±9
1,3-бутадиен (C
4
H
6
)от 0 до 50
5
±9
1-бутен (C
4
H
8
)от 0 до 50
5
±9
циклопентан (C
5
H
10
)от 0 до 50
5
±9
циклопропан (C
3
H
6
)от 0 до 50
5
±9
этан (С
2
Н
6
)от 0 до 50
5
±9
водород (H
2
)от 0 до 50
5
±9
изооктан (и-C
8
H
18
)от 0 до 50
5
±9
пропилен (C
3
H
6
)от 0 до 50
5
±9
______________________
1)
Диапазон показаний для всех газоанализаторов горючих газов от 0 до 100 % НКПР.
2)
В нормальных условиях эксплуатации, для газовых сред, содержащих только один
определяемый компонент.
3)
В рабочих условиях эксплуатации, для газовых сред, содержащих только один
определяемый компонент.
4)
Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.
Лист № 7
Всего листов 12
пределы допускаемой основной
Определяемый
компонент
Назна-
чение
Пределы допускаемой
основной абсолютной
3)
погрешности
1)
±0,03 млн
-1
А
±0,1 млн
-1
А
±0,3 млн
-1
А
±(0,1+0,10∙С
Х
) млн
-1 2)
А
±(2+0,10∙С
Х
) млн
-1
А
±1,5 млн
-1
А
±(0,5+0,10∙С
Х
) млн
-1
А
±(1,0+0,10∙С
Х
) млн
-1
А
±5 млн
-1
А
±(1,5+0,10∙С
Х
) млн
-1
К
±(4,0+0,10∙С
Х
) млн
-1
А
±(0,1+0,10∙С
Х
) млн
-1
К
±(1,0+0,10∙С
Х
) млн
-1
А
±0,5 млн
-1
К
±1,0 млн
-1
А
±0,1 млн
-1
А
±(0,1+0,10∙С
Х
) млн
-1
А
±(0,2+0,10∙С
Х
) млн
-1
А
±1,0 млн
-1
К
±(0,3+0,10∙С
Х
) млн
-1
К
±(5+0,10∙С
Х
) млн
-1
А
±2,5 млн
-1
А
±(0,8+0,10∙С
Х
) млн
-1
К
±(2+0,10∙С
Х
) млн
-1
К
Таблица 4 - Диапазоны показаний, диапазоны измерений,
погрешности газоанализаторов GTD-2000-Tx
Диапазон Диапазон
показаний измерений
объемной доли объемной доли
озон (O
3
) от 0 до 0,1 млн
-1
от 0 до 0,1 млн
-1
от 0 до 1 млн
-1
от 0 до 1,0 млн
-1
диоксид азота от 0 до 2 млн
-1
от 0 до 2 млн
-1
(NO
2
) от 0 до 10 млн
-1
от 0 до 10 млн
-1
от 0 до 200 млн
-1 4)
от 0 до 200 млн
-1
оксид азота (NO)от 0 до 10 млн
-1
от 0 до 10 млн
-1
от 0 до 50 млн
-1
от 0 до 50 млн
-1
от 0 до 100 млн
-1 4)
от 0 до 100 млн
-1
оксид углерода от 0 до 20 млн
-1
от 0 до 20 млн
-1
(CO) от 0 до 150 млн
-1
от 0 до 150 млн
-1
от 0 до 400 млн
-1 4)
от 0 до 400 млн
-1
диоксид серыот 0 до 10 млн
-1
от 0 до 10 млн
-1
(SO
2
)
от 0 до 100 млн
-1 4)
от 0 до 100 млн
-1
хлористый от 0 до 5 млн
-1
от 0 до 5 млн
-1
водород (HCl)от 0 до 15 млн
-1
от 0 до 15 млн
-1
хлор (Cl
2
) от 0 до 1 млн
-1 3)
от 0 до 1 млн
-1
от 0 до 3 млн
-1 3)
от 0 до 3 млн
-1
от 0 до 20 млн
-1 4)
от 0 до 20 млн
-1
сероводород от 0 до 10 млн
-1
от 0 до 10 млн
-1
(H
2
S) от 0 до 30 млн
-1
от 0 до 30 млн
-1
от 0 до 500 млн
-1 4)
от 0 до 500 млн
-1
аммиак (NH
3
)от 0 до 20 млн
-1
от 0 до 20 млн
-1
от 0 до 75 млн
-1
от 0 до 75 млн
-1
от 0 до 200 млн
-1
от 0 до 200 млн
-1
фтористый
водород (HF)от 0 до 9 млн
-1
от 0 до 9 млн
-1
±0,9 млн
-1
А
±1,3 % об.д.В
±1,5 % об.д.В
±(20+0,10∙СХ) млн-1 В
±(40+0,10∙С
Х
) млн
-1
В
±2,0 млн
-1
А
±0,05 млн
-1
А
±0,3 млн
-1
А
±5 млн
-1
А
±5 млн
-1
А
±(20+0,10∙С
Х
) млн
-1
А
±10 млн
-1
В
±100 млн
-1
В
±5 млн
-1
А
кислород (O
2
) от 0 до 25 % от 0 до 25 %
от 0 до 30 % от 0 до 30 %
водород (H2) от 0 до 2000 млн-1 от 0 до 2000 млн
-1
от 0 до 4000 млн
-1 4)
от 0 до 4000 млн
-1
уксусная
кислота (C
2
H
4
O
2
)от 0 до 20 млн
-1
от 0 до 20 млн
-1
арсин (AsH
3
) от 0 до 0,3 млн
-1
от 0 до 0,3 млн
-1
бром (Br
2
) от 0 до 3 млн
-1
от 0 до 0,3 млн
-1
дисульфид
углерода (CS
2
) от 0 до 100 млн
-1
от 0 до 100 млн
-1
карбонил от 0 до 100 млн
-1
от 0 до 100 млн
-1
сульфид (COS)
от 0 до 2000 млн
-1 4)
от 0 до 2000 млн
-1
этилен (C
2
H
4
) от 0 до 200 млн
-1
от 0 до 200 млн
-1
от 0 до 2000 млн
-1
от 0 до 2000 млн
-1
этанол (CH
5
OH)от 0 до 50 млн
-1
от 0 до 50 млн
-1
метилацетат
(C
3
H
6
O
2
) от 0 до 200 млн
-1
от 0 до 200 млн
-1
этиленоксид от 0 до 30 млн
-1
от 0 до 30 млн
-1
(C
2
H
4
O) от 0 до 100 млн
-1 4)
от 0 до 100 млн
-1
±10 млн
-1
А
±1,5 млн
-1
А
±(1+0,10∙С
Х
) млн
-1
А
Лист № 8
Всего листов 12
Определяемый
компонент
Назна-
чение
компонента, %.
Продолжение таблицы 4
ДиапазонДиапазонПределы допускаемой
показанийизмеренийосновной абсолютной
3)
объемной долиобъемной долипогрешности
1)
этилмеркаптан
(C
2
H
6
S)от 0 до 50 млн
-1
от 0 до 50 млн
-1
±3 млн
-1
А
формальдегид
(CH
2
O)от 0 до 10 млн
-1
от 0 до 10 млн
-1
±1,5 млн
-1
А
цианистый
водород (HCN)от 0 до 30 млн
-1
от 0 до 30 млн
-1
±1,5 млн
-1
А
изопропанолот 0 до 50 млн
-1
от 0 до 50 млн
-1
±2,5 млн
-1
А
(i-C
3
H
7
OH) от 0 до 100 млн
-1 4)
от 0 до 100 млн
-1
±(1+0,10∙С
Х
) млн
-1
А
метиловыйот 0 до 50 млн
-1
от 0 до 50 млн
-1
±(0,5+0,10∙С
Х
) млн
-1
А
спирт (CH
3
OH) от 0 до 100 млн
-1 4)
от 0 до 100 млн
-1
±(1+0,10∙С
Х
) млн
-1
А
монометиламин
(CH
5
N)от 0 до 100 млн
-1
от 0 до 100 млн
-1
±5 млн
-1
А
метилмеркаптан
(CH
3
SH)от 0 до 50 млн
-1
от 0 до 50 млн
-1
±2,5 млн
-1
А
фенол (C
6
H
6
O)от 0 до 15 млн
-1
от 0 до 10 млн
-1
±1,0 млн
-1
А
фосген (COCl
2
) от 0 до 1 млн
-1
от 0 до 1 млн
-1
±0,1 млн
-1
А
фосфин (PH
3
) от 0 до 1 млн
-1
от 0 до 1 млн
-1
±0,1 млн
-1
А
Изопропилмер-
каптан
(i-C
3
H
7
SH)от 0 до 50 млн
-1
от 0 до 50 млн
-1
±2,5 млн
-1
А
пропилмеркаптан
(C
3
H
7
SH)от 0 до 100 млн
-1
от 0 до 100 млн
-1
±5 млн
-1
А
моносилан
(SiH
4
)от 0 до 15 млн
-1
от 0 до 15 млн
-1
±1 млн
-1
А
хлорид кремния
(SiCl
4
)от 0 до 15 млн
-1
от 0 до 15 млн
-1
±1 млн
-1
А
триметиламин
(C
3
H
9
N)от 0 до 100 млн
-1
от 0 до 100 млн
-1
±5 млн
-1
А
винилхлорид
(C
2
H
3
Cl)от 0 до 30 млн
-1
от 0 до 30 млн
-1
±1,5 млн
-1
А
_______________________
1)
В нормальных условиях эксплуатации.
2)
Свх - значение объемной доли определяемого компонента на входе газоанализатора,
млн
-1
.
3)
В столбце «Назначение» приняты следующие обозначения: К - контроль предельно
допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях,
В - определение компонента в воздухе (при отсутствии ПДК).
4)
Допускается поставка газоанализаторов с диапазонами измерений с верхней границей,
отличающейся от указанной в таблице, но не больше ее. Пределы допускаемой основной
абсолютной погрешности в таком случае выражаются формулой:
0
=
(a
0,10
C
в
),
где
a
0,01
Cв
; Cв - верхний предел диапазона измерений объемной доли
определяемого
Лист № 9
Всего листов 12
грешности
1)
ной доли
оксид углерода (CO)
диоксид серы (SO )
аммиак (NH )
Таблица 5 - Диапазоны показаний, диапазоны измерений, пределы допускаемой погрешности
газоанализаторов GTD-2000-Tx, предназначенных для контроля предельно допускаемой
концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития
РФ № 1034н от 09.09.11 г.)
Определяемый компонент
Диапазон измерений объем-
Пределы до
п
ускаемой по-
абсолютнойотносительной
от 0 до 17 млн
-1
включ.±4 млн
-1
-св.
17 до 150 млн
-1
- ±24 %
от 0 до 4 млн
-1
включ.±0,7 млн
-1
-
2
св. 4 до 10 млн
-1
-±18 %
хлористый водород (HCl) от 0 до 5 млн
-1
±0,7 млн
-1
-
от 0 до 10 млн
-1
±1,3 млн
-1
-
сероводород (H
2
S)от 0 до 8 млн
-1
включ.±1,5 млн
-1
-
св. 8 до 30 млн
-1
-±19 %
от 0 до 30 млн
-1
включ. ±5 млн
-1
-
св. 30 до 75 млн
-1
-±17 %
3
от 0 до 30 млн
-1
включ. ±7 млн
-1
-
св. 30 до 200 млн
-1
-±24 %
_______________________
1)
Значения погрешности установлены для следующих условиях эксплуатации:
- температура окружающей среды от 10 до 30
o
C;
- относительная влажность от 5 до 99 %;
- атмосферное давление от 98 до 104,6 кПа;
- сопутствующие компоненты (перечень согласно таблице 4) не более 0,5∙ПДК.
Значение
15
45
0,5
±0,2
±0,5
±0,2
Таблица 6 - Прочие метрологические характеристики газоанализаторов
Наименование характеристики
Предел допускаемого времени установления показаний по уровню 0,9 (T
0,9д
), с:
- GIR-3000, GTD-2000-Ex
- GTD-2000-Tx
Предел допускаемой вариации показаний газоанализатора,
в долях от предела допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности газоанализатора,
вызванной изменением температуры окружающей среды на каждые 10°С,
равны, в долях от предела допускаемой основной погрешности:
- GIR-3000, GTD-2000-Ex
- GTD-2000-Tx
Пределы допускаемой дополнительной погрешности газоанализатора
при изменении атмосферного давления на каждые 3,3 кПа,
в долях от пределов допускаемой основной приведенной погрешности
Пределы допускаемого изменения показаний газоанализатора за 8 ч
непрерывной работы, в долях от пределов допускаемой основной погрешности
Время прогрева газоанализаторов, мин, не более
±0,5
30
Значение
от 18 до 31
Таблица 7 - Технические характеристики газоанализаторов
Наименование характеристики
Электрическое питание газоанализаторов осуществляется
постоянным током напряжением, В
Электрический ток, потребляемый газоанализатором
при напряжении 24 В, мА, не более:
- GIR-3000,
- GTD-2000-Ex,
- GTD-2000-Tx
400
200
150
Лист № 10
Всего листов 12
110
156
322
от +15 до +25
от -40 до +60
Значение
Продолжение таблицы 7
Наименование характеристики
Габаритные размеры газоанализатора, мм не более:
- GIR-3000:
- длина
- ширина
- высота
110
136
166
3,0
1,5
1Ex d IIC T6..T4 Gb
1Ex d IIC T6/T4 Gb
35 000
30 000
25 000
10
8
8
от 30 до 80
от 97,3 до 105,3
- GTD-2000-Ex, GTD-2000-Tx:
- длина
- ширина
- высота
Масса, кг, не более:
- GIR-3000
- GTD-2000-Ex, GTD-2000-Tx
Газоанализаторы выполнены во взрывозащищенном исполнении
по ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011,
ГОСТ Р МЭК 60079-11-2010, ГОСТ 31610.26-2012, маркировка
взрывозащиты:
- GTD-2000-Ex
- GIR-3000, GTD-2000-Tx
Средняя наработка на отказ, ч:
- GIR-3000
- GTD-2000-Ex
- GTD-2000-Tx
Средний срок службы, лет:
- GIR-3000
- GTD-2000-Ex
- GTD-2000-Tx
Нормальные условия эксплуатации:
- температура окружающей среды,
o
C:
- относительная влажность окружающей среды при температуре
+35
o
C, %
- атмосферное давление, кПа
Рабочие условия эксплуатации:
- температура окружающей и анализируемой сред,
o
C
- относительная влажность при температуре +25
o
C, %:
- GIR-3000
- GTD-2000-Ex, GTD-2000-Tx
- атмосферное давление, кПа
от 0 до 99
от 5 до 99
от 90 до 110
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и в виде
наклейки на корпус газоанализатора
Комплектность средства измерений
Количество
Таблица 8 - Комплектность средства измерений
НаименованиеОбозначение
Газоанализаторы Gastron моделей
GIR-3000, GTD-2000-Tx, GTD-2000-Ex
1)
-
Комплект ЗИП
2)
-
Руководство по эксплуатации-
-
-
1 экз.
Лист № 11
Всего листов 12
Обозначение
МП-242-2179-2017
Количество
1 экз.
Продолжение таблицы 8
Наименование
Методика поверки
__________________________
1)
Модель газоанализаторов определяется при заказе.
2)
Состав определяется при заказе.
Поверка
осуществляется по документу МП-242-2179-2017 «Газоанализаторы Gastron моделей GIR-3000,
GTD-2000-Tx, GTD-2000-Ex. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.
Менделеева» 09 ноября 2017 г.
Основные средства поверки:
- стандартные образцы состава метан - азот (ГСО 10532-2014), пропан - азот (10540-2014,
10541-2014), изобутан - азот (10540-2014, 10541-2014), пентан - азот (ГСО 10540-2014,
ГСО 10541-2014), циклопентан - азот (ГСО 10539-2014, 10540-2014), гексан - азот (ГСО 10540-2014),
гептан - азот (ГСО 10540-2014, ГСО 10541-2014), метиловый спирт - азот (ГСО 10540-2014),
этилен - азот (ГСО 10541-2014), толуол - азот (ГСО 10540-2014) бензол - азот (ГСО 10540-2014),
оксид этилена - азот (ГСО 10540-2014), диоксид углерода - азот (ГСО 10531-2014), оксид у
глерода - азот (ГСО 10531-2014), 1,2-дихлорэтан - азот (ГСО 10550-2014), метилциклогексан -
азот (ГСО 10540-2014), закись азота - азот (ГСО 10532-2014), изопентан - азот (10540-2014,
10541-2014), метан - воздух (ГСО 10532-2014), пропан - воздух (ГСО 10541-2014), изобутан -
воздух (ГСО 10540-2014, ГСО 10541-2014), пентан - воздух (ГСО 10540-2014, ГСО 10541-2014),
циклопентан - воздух (ГСО 10540-2014), ГСО гексан - воздух (10540-2014, 10541-2014), гептан -
воздух (ГСО 10540-2014), метиловый спирт - воздух (ГСО 10540-2014, ГСО 10534-2014),
этилен - воздух (ГСО 10540-2014, 10541-2014), толуол - воздух (ГСО 10540-2014), бензол -
воздух (ГСО 10540-2014), 1,2-дихлорэтан - воздух (ГСО 10550-2014), изопентан - воздух
(ГСО 10540-2014, ГСО 10541-2014), ацетилен - воздух (ГСО 10541-2014), аммиак - воздух
(ГСО 10547-2014), 1,3-бутадиен - воздух (ГСО 10540-2014), 1-бутен - воздух (ГСО 10540-2014,
ГСО 10541-2014), циклопентан - воздух (ГСО 10540-2014), циклопропан - воздух (ГСО 10541-2014),
этан - воздух (ГСО 10541-2014), водород - воздух (ГСО 10531-2014, 10532-2014), изооктан -
воздух (ГСО 10540-2014), пропилен - воздух (ГСО 10541-2014), диоксид азота - азот
(ГСО 10546-2014), оксид азота - азот (ГСО 10546-2014), оксид углерода - воздух (ГСО 10532-2014),
диоксид серы - воздух (ГСО 10546-2014), хлористый водород - азот (ГСО 10546-2014), хлор -
азот (ГСО 10546-2014), сероводород - воздух (ГСО 10546-2014), аммиак - воздух (ГСО 10546-2014),
фтористый водород - азот (ГСО 10546-2014), кислород - азот (ГСО 10532-2014), дисульфид
углерода - азот (ГСО 10537-2014), карбонил сульфид - азот (ГСО 10537-2014), метилацетат -
воздух (ГСО 10534-2014), этиленоксид - воздух (ГСО 10534-2014), этилмеркаптан - азот
(ГСО 10537-2014), цианистый водород - азот (ГСО 10546-2014), изопропанол - азот
(ГСО 10534-2014), монометиламин - азот (ГСО 10534-2014), метилмеркаптан - азот
(ГСО 10537-2014), фосген - азот (ГСО 10546-2014), фосфин - азот (ГСО 10546-2014),
изопропилмеркаптан - азот (ГСО 10537-2014), пропилмеркаптан - азот (ГСО 10537-2014),
моносилан - азот (ГСО 10546-2014), хлорид кремния - азот (ГСО 10546-2014), триметиламин -
азот (ГСО 10534-2014), винилхлорид - азот (ГСО 10549-2014) в баллонах под давлением;
- источники микропотока ИМ104-М-А2, ИМ159-М-А2, ИМ62-М-А2, ИМ94-М-А2,
ИМ89-М-А2 (рег. № 15075-09);
- рабочий эталон 2-го разряда по ГОСТ 8.578-2014 (комплекс газодинамический -
рабочий эталон 2-го разряда ГДК-045, рег. № 57490-14);
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 (генератор газовых смесей ГГС,
исполнений ГГС-Т или ГГС-К, рег. № 62151-15);
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 (комплекс ГГП-1, рег. № 48775-11);
- генератор озона ГС-024 (рег. № 19859-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 12
Всего листов 12
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
Gastron моделей GIR-3000, GTD-2000-Tx, GTD-2000-Ex
Перечень измерений, относящихся к сфере государственного регулирования обеспечения
единства измерений и производимых при выполнении работ по обеспечению безопасных условий
и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства
здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н).
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-
гигиенические требования к воздуху рабочей зоны.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
Техническая документация фирмы «Gastron Co., Ltd», Республика Корея.
Изготовитель
Фирма «Gastron Co., Ltd», Республика Корея
Адрес: 18-8, Dogeumdanji 1-gil Palgogi-dong, Sangrok-gu Ansan-si Gyeonggi-do 426-190
Заявитель
Общество с ограниченной ответственностью «Торговый Дом «Интеллектуальные
Метрологические Системы» (ООО «ТД «Интеллектуальные Метрологические Системы»)
ИНН 3906967931
Адрес: 238310, Калининградская обл., Гурьевский район, пос. Васильково, ул. 40 лет
Победы, д. 4Б, пом. 2
Тел./факс: +7 (4012) 99-40-45, 99-40-46
Е-mail:
Испытательный trial
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 73214-18 | Газоанализаторы | MultiGAS OxyPRO мод. O2, O2/CO2, WELD O2/CO2 | Фирма "HTK Hamburg GmbH", Германия | 1 год | Перейти |
| 11528-88 | Газоанализаторы | ТП7103 | АО "ВЗГ", Эстония, г.Выру | 1 год | Перейти |
| 17537-98 | Газоанализаторы | Инфралитик GA-400 | Фирма "Messer GmbH", Германия | 1 год | Перейти |
| 20371-00 | Газоанализаторы | Кедр 1А | ЗАО "Альфа-динамика Химавтоматика", г.Москва | 1 год | Перейти |
| 14670-07 | Газоанализаторы с блоком пробоподготовки | ECOM-A Plus и ECOM J2K (газоанализаторы) ECOM-GN (блок) | Фирма "ECOM America Ltd.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
