Номер госреестра:
71536-18
Наименование СИ:
Теплосчетчики
Обозначение типа:
ТСК7М
Производитель:
ООО "ИВТ", г.С.-Петербург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.06.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70257
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики ТСК7М
Назначение средства измерений
Теплосчетчики ТСК7М (далее - теплосчетчики) предназначены для измерений и
регистрации параметров теплоносителя и количества теплоты (тепловой энергии) в водяных
системах теплоcнабжения.
Описание средства измерений
Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов,
поступающихотизмерительныхпреобразователей(преобразователейрасхода,
термопреобразователей сопротивления и их комплектов, преобразователей давления),
в информацию об измеряемых параметрах теплоносителя с последующим вычислением,
на основании известных зависимостей, количества тепловой энергии.
Теплосчетчики выпускаются в 23 моделях и относятся к комбинированным
теплосчетчикам согласно ГОСТ Р ЕН 1434-1-2011 и состоят из следующих компонентов
(составных частей) - средств измерений (далее - СИ) утвержденного типа: вычислителя
количества теплоты ВКТ-7 (Регистрационный номер 23195-11) или ВКТ-7М (Регистрационный
номер),преобразователейрасхода(расходомеров,счетчиков),термопреобразователей
сопротивления (классом допуска по ГОСТ 6651-2009 не хуже В) и их комплектов,
преобразователей давления , типы которых приведены в таблице 1.
СДВ (28313-11)
Метран-150
(32854-13)
НТ (26817-13)
ПДТВХ-1
(43646-10)
Модель
теплосчетчика
Тип
преобразователей
давления
(Регистрационный
номер)
ТСК7М-17ВСТ (51794-12)
ТСК7М-21
КТПТР-01,03,06,07,08
(46156-10)
КТПТР-04,05,05/1
(39145-08)
КТСП-Н (38878-12,
38878-17)
КТС-Б (43096-15)
ТЭМ-110 (40593-09)
ТЭМ-100 (40592-09)
ТПТ-1,17,19,21,25Р
(46155-10)
Таблица 1 - Типы применяемых в составе теплосчетчика средств измерений
Тип комплектов
Тип преобразователейтермопреобразователей и
расхода (Регистрационный термопреобразователей
номер)сопротивления
(Регистрационный номер)
ТСК7М-01ПРЭМ (17858-11)
ТСК7М-02ВЗЛЕТ ЭР (20293-10)
ТСК7М-03ЭМИР-ПРАМЕР-550 (27104-08)
ТСК7М-04МастерФлоу (31001-12)
ТСК7М-05Sono 1500 CT (35209-09)
ТСК7М-06ULTRAHEAT Т (51439-12)
ТСК7М-07ПРЭТ-01 (51340-12)
ТСК7М-08РУС-1 (24105-11)
ТСК7М-09АС-001 (22354-08)
ТСК7М-10УРЖ2КМ (23363-12)
ТСК7М-11UFM 005-2 (36941-08)
ТСК7М-12ДРК-4 (29345-05)
ТСК7М-13ВЭПС (14646-05)
ТСК7М-14ВПС (19650-10)
ТСК7М-15МЕТРАН-300 ПР (16098-09)
ТСК7М-16ЭМИС-ВИХРЬ-200 (42775-14)
ТПТ-7,8,11,12,13,14,15
(39144-08)
ТСК7М-18ТЭМ (24357-08)
ТСП-Н (38959-12, 38959-17)
ТСК7М-19ВСГд (51794-12)
ТС-Б (61801-15)
ТСК7М-20ETK/ETW (19727-03)
ВСХН, ВСХНд, ВСГН, ВСТН
(61401-15, 61402-15, 40606-09)
ТСК7М-22СКБ (26343-08)
ТСК7М-23ВМХ/ВМГ (18312-03)
Лист № 2
Всего листов 11
В составе теплосчетчиков каждой модели могут применяться счетчики объема горячей
и холодной воды, формирующие выходной сигнал посредством магнитоуправляемого контакта
(геркона): ВСГН, ВСТН (55115-13), ET (48241-11), М (48242-11), W (48422-11), ВСКМ 90
(32539-11), СТВУ (32540-11), М-Т150 QN (23553-02), М-Т50 QN (23554-08), WP-Dynamic
(15820-07).
Основные функциональные возможности теплосчетчиков:
−
измерение тепловой энергии и мощности, массы и объема теплоносителя, объемного и
массового расхода теплоносителя, температуры и разности температур теплоносителя,
избыточного давления теплоносителя (параметров теплоносителя);
−
ведение календаря и регистрация времени работы и времени отсутствия счета тепловой
энергии;
−
представление на табло текущих значений измеряемых величин;
−
регистрация в энергонезависимых архивах и представление на табло часовых, суточных
и месячных значений расхода, температуры, разности температур, разности масс и
давления, итоговых значений объема, массы, тепловой энергии и времени наработки;
−
диагностика неисправностей составных частей теплосчетчика, допустимых диапазонов
измерений, отсутствия напряжения питания и выбор режима работы теплосчетчика при
наличии диагностируемых ситуаций;
−
представление измерительной и диагностической информации непосредственно или по
линиям связи (коммутируемым или некоммутируемым) на внешние устройства
(принтер, накопительный пульт, компьютер, модем) посредством интерфейсов RS232,
RS485 и/или Ethernet.
Электропитание составных частей теплосчетчиков осуществляется от сети переменного
тока частотой 50 Гц напряжением 220 В, внешних или внутренних источников постоянного
тока.
ТеплосчетчикисоответствуюттребованиямГОСТР51649-2014,атакже
ГОСТ Р ЕН 1434-1-2011 в части требований к метрологическим характеристикам.
ТеплосчетчикисоответствуюттребованиямТРТС004/2011«Обезопасности
низковольтного оборудования» и ТР ТС 020-2011 «Электромагнитная совместимость
технических средств».
Архивные показания формируются на часовых, суточных и месячных интервалах.
Глубина архива при применении в составе теплосчетчика ВКТ-7М : 3000 часов - часовые,
750 суток - суточные и 250 месяцев - месячные интервалы. Глубина архива при применении
в составе теплосчетчика ВКТ-7: 1152 часов - часовые, 128 суток - суточные и 32 месяца -
месячные интервалы.
Общий вид составных частей теплосчетчиков приведен на рисунках 1-5.

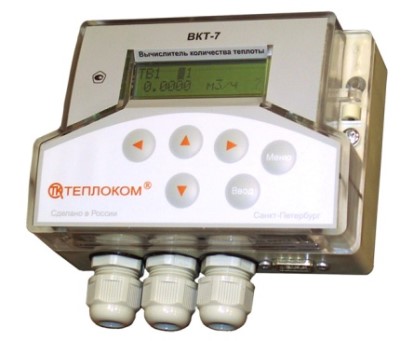

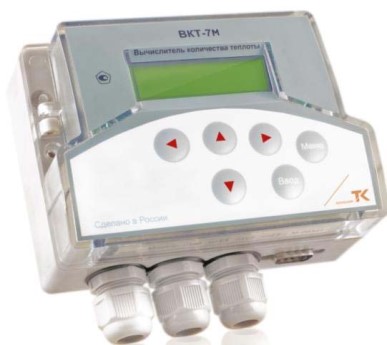

Рисунок 1 - Вычислители количества теплоты ВКТ-7 и ВКТ-7М
Лист № 3
Всего листов 11
ВЗЛЕТ ЭР
ЭМИР-ПРАМЕР-550
ПРЭМ
МастерФлоу
ULTRAHEAT T
Sono 1500 CT
РУС-1
АС-001
ПРЭТ-01
УРЖ2КМ

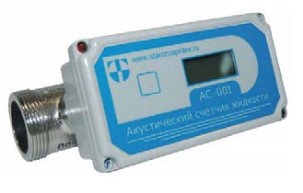

UFM 005-2
ДРК-4
Лист № 4
Всего листов 11
МЕТРАН-300 ПР
ВЭПС
ВСТ
ВПС

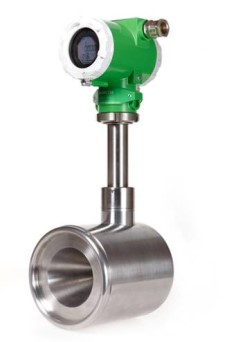

ЭМИС-ВИХРЬ-200
ВСГд
ETK/ETW
ВСХН, ВСХНд, ВСГН, ВСТН
(Рег. номер 61402-15)
ВСХН, ВСХНд, ВСГН, ВСТН
(Рег. номер 40606-09)
ТЭМ
ВСХН, ВСХНд, ВСГН, ВСТН
(Рег. номер 61401-15)
СКБ
Лист № 5
Всего листов 11
ВМХ, ВМГ

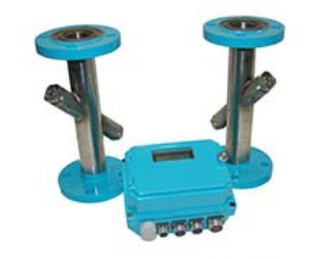

Рисунок 2 - Преобразователи расхода
КТПТР-03, ТПТ-21-1
КТПТР-06, ТПТ-19-1
КТПТР-07, ТПТ-19-2
КТПТР-01, ТПТ-1
КТПТР-08, ТПТ-19-3
ТЭМ-110, ТЭМ-100
КТПТР-04, КТПТР-05,
КТПТР-05/1
ТПТ-15
ТПТ-25Р
КТСП-Н, ТСП-Н
КТС-Б
ТС-Б
ТПТ-17
Лист № 6
Всего листов 11
ТПТ-8-1
ТПТ-8-2ТПТ-11, ТПТ-12
ТПТ-7
ТПТ-13-1
ТПТ-13-2
ТПТ-14

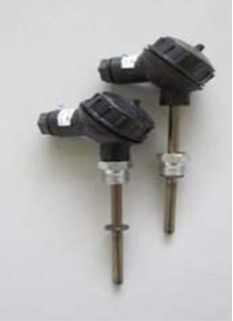

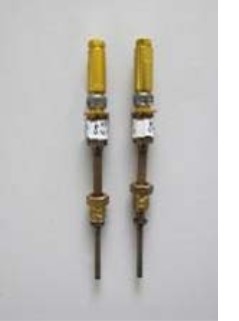

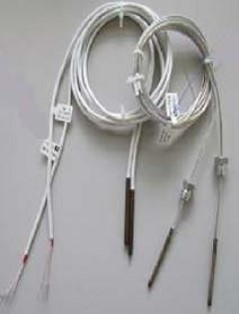

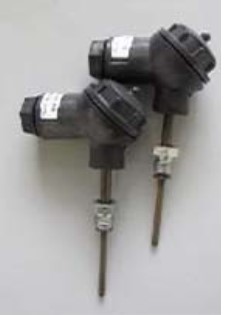

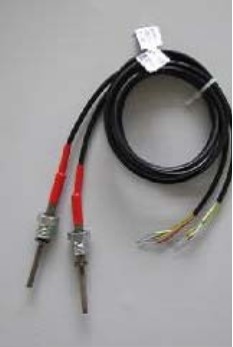

Рисунок 3 - Термопреобразователи сопротивления их комплекты
Метран-150СДВНТПДТВХ-1
Рисунок 4 - Преобразователи давления
ВСТНВСГНET
Лист № 7
Всего листов 11
М-Т150 QN
М-Т50 QN
ВСКМ 90
W
WP-Dynamic
СТВУ
М

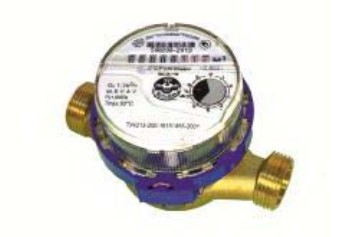

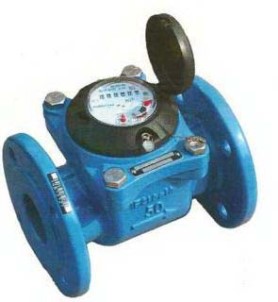

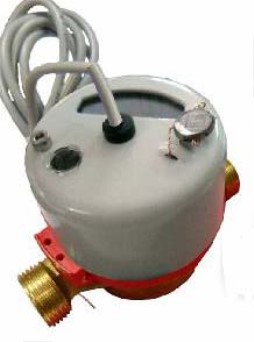

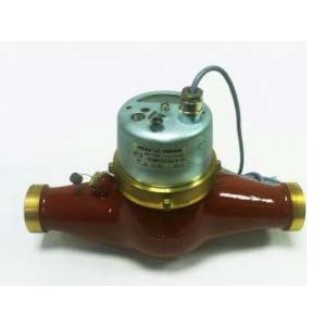

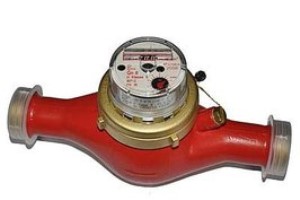

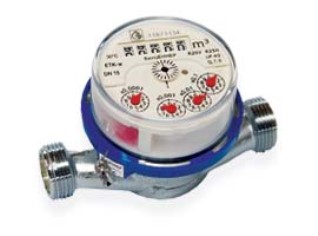

Рисунок 5 - Счетчики объема горячей и холодной воды, применяемые в составе теплосчетчика
В целях предотвращения несанкционированной настройки и вмешательства в работу
теплосчетчикапроизводитсяпломбированиесредствизмерений,входящихвсостав
теплосчетчика. Способы защиты и места пломбирования составных частей теплосчетчиков
приведены в их описаниях типа и эксплуатационной документации.
Программное обеспечение
Программное обеспечение (далее - ПО) теплосчетчика представлено ПО средств
измерений утвержденного типа входящих в состав теплосчетчика. Уровень защиты ПО,
способы защиты и места пломбирования этих средств измерений приведены в их описаниях
типа и эксплуатационной документации.
Вычислители количества теплоты имеют встроенное программное обеспечение.
Структура и взаимосвязи частей ПО вычислителей показана на рисунке 6.
Лист № 8
Всего листов 11
Рисунок 6 - Структура и взаимосвязи частей ПО
Основные функции частей программного обеспечения:
1) Блок расчета расходов и объемов предназначен для расчетов их значений по результатам
измерений выходных сигналов расходомеров;
2) Блок расчета температур предназначен для расчетов значений температур и их разности по
результатам измерений выходных сигналов термометров сопротивления;
3) Блок расчета давлений предназначен для расчетов их значений по результатам измерений
выходных сигналов преобразователей давления;
4) Блок расчета масс и теплоты предназначен для расчетов их значений по результатам
расчетов объемов, температур, разности температур и давлений;
5) Блок архивации предназначен для расчетов и хранения средних и итоговых значений всех
измеряемых величин;
6) Блок обмена предназначен для вывода через последовательный порт измерительной,
диагностической и настроечной информации на внешние устройства приема;
7) Блок индикации предназначен для визуального отображения на табло вычислителя
измерительной, диагностической и настроечной информации;
8) Блок реального времени предназначен для измерения времени работы вычислителя, времени
действия диагностируемых ситуаций и ведения календаря;
9) Блок диагностики предназначен для контроля значений измеренных параметров на
соответствие заданным значениям и формирования диагностических сообщений;
10) Блок опроса клавиатуры предназначен для формирования команд управления работой
вычислителя.
Идентификационные данные встроенного программного обеспечения теплосчётчиков
приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные программного обеспечения теплосчетчика с ВКТ-7
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ПВ
Номер версии (идентификационный номер ПО)§2.7
Цифровой идентификатор ПО С7А4
Алгоритм вычисления цифрового идентификатора ПО CRC-16
Блок
диагностики
Блок опроса
клавиатуры
Блок расчета
температур
Блок расчета
давлений
Блок расчета
масс и теплоты
Блок обмена
данными
Блок
архивации
Блок реального
времени
Блок
индикации
Блок расчета
расходов и
объемов
Лист № 9
Всего листов 11
Таблица 3 - Идентификационные данные программного обеспечения теплосчетчика с ВКТ-7М
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ПВ
Номер версии (идентификационный номер ПО)3.Х
Цифровой идентификатор ПО A4E5
Алгоритм вычисления цифрового идентификатора ПО CRC-16
Х - идентификатор метрологически незначимой части ПО, представленный цифрами от 0 до 9
Уровень защиты программного обеспечения и метрологически значимых данных
(параметровнастройки,архивоврезультатовизмерений)отпреднамеренныхи
непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Влияние программного обеспечения учтено при нормировании метрологических
характеристик.
Метрологические и технические характеристики
нв
Таблица 4 - Диапазоны измерений и пределы допускаемых значений погрешностей измерений
Наименование характеристикиЗначение
Диапазон измерений количества теплоты, ГДж от 0 до 10
7
Диапазон измерений объема, м
3
; массы, т от 0 до 10
8
Диапазон измерений объемного расходаот 0,02 до 2,7·10
5
теплоносителя, м
3
/ч
Диапазон измерений температуры теплоносителя,
С
от 0 до 160
Диапазон измерений разности температур
от
t
н
3)
до 150
теплоносителя в подающем и обратном
трубопроводах,
С
Диапазон измерений избыточного давления, МПаот 0 до 1,6
Пределы допускаемой относительной погрешности
(2+4
t /
t+0,01 G /G)
измерений количества теплоты
1)
, %
(класс 1 по ГОСТ Р 51649-2014,
класс 1 по ГОСТ Р ЕН 1434-1-2011)
или
(3+4
t
н
/
t+0,02 G
в
/G)
(класс 2 по ГОСТ Р 51649-2014,
класс 2 по ГОСТ Р ЕН 1434-1-2011)
Пределы допускаемой относительной погрешности±1,0; ±2,0
измерений объема и массы
2)
, %
Пределы допускаемой относительной погрешности±(1 + 0,01 G
в
/G) но не более, чем ±3,5 %
измерений объемного расхода, % - для класса 1 по ГОСТ Р 51649-2014;
±(2 + 0,02 G
в
/G), но не более, чем ±5 % -
для класса 2 по ГОСТ Р 51649-2014
Пределы допускаемой абсолютной погрешности±(0,4+0,005t)
измерений температуры,
С
Пределы допускаемой относительной погрешности
±(0,5+3(
t
н
+1)/
t)
измерений разности температур, %
Пределы допускаемой приведенной погрешности
2,0
измерений избыточного давления
(от диапазона измерений), %
Пределы допускаемой относительной погрешности
0,01
измерений интервалов времени, %
Лист № 10
Всего листов 11
Примечание:
1)
Определяетсяпределамипогрешностиизмеренийприменяемыхвсоставе
теплосчетчика средств измерений
2)
Определяетсяпределамидопускаемыхзначенийотносительнойпогрешности
расходомеров
3)
Определяется минимальным значением разности температур, измеряемой комплектом
термопреобразователей сопротивления
Значения количества теплоты (тепловой энергии) и давления могут также представляться в
единицах: Гкал и кгс/см
2
или МВт·ч и бар
Обозначения в таблице:
t,
t и
t
н
- значения температуры, разности температур и наименьшее значение разности
температур, измеряемые теплосчетчиком, °С.
G и G
в
- значение измеряемого расхода и его наибольшее значение, м
3
/ч.
Примечание
Таблица 5 - Пределы допускаемых значений относительной погрешности при измерении
тепловой энергии в отдельном трубопроводе в зависимости от пределов допускаемых значений
относительной погрешности расходомера и класса допуска термопреобразователя
относительной погрешности
Пределы допускаемыхКласс
Пределы допускаемых значений
значений относительнойдопуска
теплосчетчика, %
погрешности расходомера, % термопреоб-
разователя
А
В
±[1,2 + 30/(t - t
х
)]±1,0t ≥ 30 °С,
±[2,2 + 30/(t - t
х
)] от ±1,0 до ±2,0t
х
≤ 25 °С
±[1,5 + 45/(t - t
х
)]±1,0t ≥ 30 °С,
±[2,5 + 45/(t - t
х
)] от ±1,0 до ±2,0
t
х
≤ 20 °С
t и t
х
- температура горячей и холодной (условно постоянное значение) воды, °С.
от +5 до +50
95
Значение
от 84 до 106,7
Таблица 6 - Основные технические характеристики
Наименование характеристики
Рабочие условия применения:
температура окружающей среды,
С
относительная влажность воздуха при
температуре окружающей среды 35
С, %, не
более
атмосферное давление, кПа
Параметры электрического питания:
напряжение переменного тока, В
частота переменного тока, Гц
Средняя наработка на отказ, ч
Средний срок службы, лет
от 187 до 242
50 ±1
50000
12
Знак утверждения типа
наносится на лицевую панель вычислителя теплосчетчика методом шелкографии и титульный
лист эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 7 - Комплект поставки теплосчетчика
Наименование
Теплосчетчик
Обозначение
ТСК7М
Количество
1 шт.
1)
РБЯК.400880.120 ПС1 экз.
Паспорт
Руководство по эксплуатации
(раздел 8 «Методика поверки»)
РБЯК.400880.120 РЭ1 экз.
Лист № 11
Всего листов 11
Обозначение
-
Количество
1 экз.
Наименование
Комплект эксплуатационных документов
на составные части
Примечание:
1)
- состав определяется заказом
Поверка
осуществляется по документу РБЯК.400880.120 РЭ «Теплосчетчики ТСК7М. Руководство по
эксплуатации» (раздел 8 «Методика поверки»), утвержденному ФГУП «СНИИМ» «07» ноября
2017 г.
Основные средства поверки: приведены в методиках поверки на средства измерений,
входящих в состав теплосчетчиков ТСК7М.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам
ТСК7М
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие
технические условия
ТУ 26.51.52-120-01617464-2017 Теплосчетчики ТСК7М. Технические условия
Изготовитель
Общество с ограниченной ответственностью «ИВТ» (ООО «ИВТ»)
ИНН 7802571001
Адрес: 194044, г. Санкт-Петербург, Выборгская наб., дом 45
Тел.: 8 (800) 250-03-03, (812) 600-03-03
Web-сайт: http://www.teplocom-holding.ru
E-mail:
Испытательный центр
ФГУП «Сибирский государственный ордена Трудового Красного знамени научно-
исследовательский институт метрологии»
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Тел.: (383) 210-08-14, факс: (383) 210-13-60
Е-mail:
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18759-09 | Теплосчетчики | ИМ2300Т | ФГУП "ОКБ "Маяк", г.Пермь | 3 года | Перейти |
| 16883-97 | Теплосчетчики | UFEC 005 | АООТ "Теплоприбор", г.Рязань | 4 года | Перейти |
| 20691-10 | Теплосчетчики | ТС-07 | ОАО "Арзамасский приборостроительный завод", г.Арзамас | 4 года | Перейти |
| 27859-04 | Теплосчетчики | ЛОГИКА 9941 | ЗАО НПФ "Логика", г.С.-Петербург | 4 года | Перейти |
| 35063-07 | Теплосчетчики | Sharky (мод. 773) | Фирма "Hydrometer GmbH", Германия | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
