Комплексы аппаратно-программные ТРАФИК-СКАНЕР-П, ГРСИ 71508-18
Номер госреестра:
71508-18
Наименование СИ:
Комплексы аппаратно-программные
Обозначение типа:
ТРАФИК-СКАНЕР-П
Производитель:
ООО "ИСС-Интегратор", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.06.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70228
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П»
Назначение средства измерений
Комплексыаппаратно-программные«ТРАФИК-СКАНЕР-П»(далеекомплексы)
предназначены для измерений текущего времени (интервалов времени), синхронизированного
с национальной шкалой времени Российской Федерации UTC(SU).
Описание средства измерений
Комплекс обеспечивает фиксацию времени и изображения транспортных средств (ТС), при
нахождении их в зоне контроля, распознавание государственных регистрационных знаков (ГРЗ)
транспортных средств, находящихся в зоне видимости комплекса, оцифровку шкалы времени
по сигналам спутниковых навигационных систем, синхронизацию времени фотофиксации
и записи текущего момента времени в сохраняемые фотовидеокадры с дальнейшей передачей
на удаленный сервер обработки нарушений правил дорожного движения.
Функционально комплекс состоит из центрального модуля, который является основным
элементом комплекса, распознающих и обзорных видеокамер, ИК прожекторов. Комплекс имеет
два варианта исполнения: «Локальный» и «ЦОД».
Конструктивно центральный модуль варианта исполнения «Локальный» представляет
собой пыле-влагозащищенный подогреваемый корпус в котором размещается сервер с
предустановленным программным обеспечением (ПО) TrafficScannerP для сбора и локальной
обработки информационных потоков от камер, сетевой коммутатор, GLONASS/ GPS приемник,
3G/4G модем связи (опционально). Центральный модуль варианта исполнения «ЦОД»
представляет собой пыле-влагозащищенный подогреваемый корпус, в котором размещается
сетевой коммутатор и блоки питания, опционально - маршрутизатор. Сервер варианта
исполнения «ЦОД» размещается в специализированном центре обработки данных. В этом
варианте для синхронизации времени используется внешний NTP-сервер.
Видеокамеры обзорные обеспечивают контроль дорожной ситуации и фото-видео
фиксацию ТС.
Видеокамеры распознающие устанавливаются совместно с ИК-прожекторами на высоте
5-10 метров по ходу движения и на расстоянии от 20 до 80 метров до зоны распознавания и
предназначены для фиксации ГРЗ ТС.
Комплексы предназначены для работы при стационарном расположении.
Внешний вид центрального модуля комплексов в вариантах исполнения «Локальный»
и «ЦОД» приведен на рисунке 1, место пломбирования комплексов приведено на рисунке 2,
сервер варианта исполнения «ЦОД» с местами нанесения знака утверждения типа
и пломбировки представлен на рисунке 3, внешний вид распознающей/обзорной видеокамеры
с установленным ИК-прожектором на рисунке 4.
Лист № 2
Всего листов 6

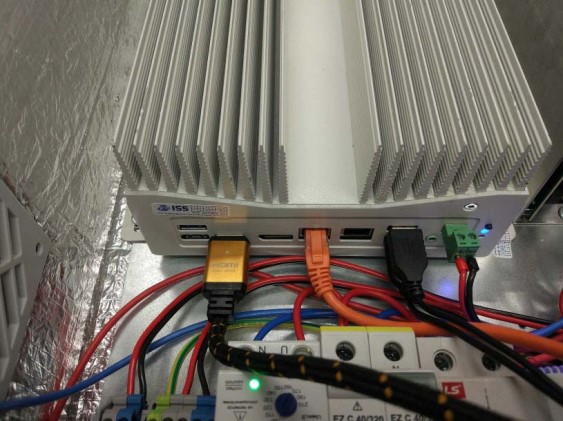

Рисунок 1 - Внешний вид центрального модуля:
вариант исполнения «Локальный» и «ЦОД»
Рисунок 2 - Место пломбирования комплексов
Лист № 3
Всего листов 6
Места пломбиро-
вания

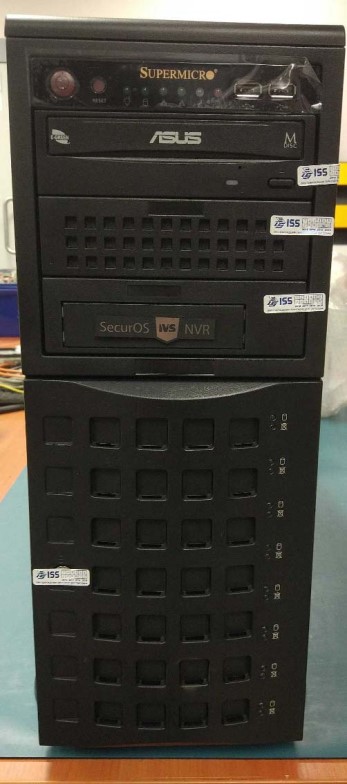

Рисунок 3 - Внешний вид сервера SecurOS-IVS-NVR-AUTO-PRO-6 Комплекса в
варианте исполнения «ЦОД» с местами пломбирования сервера

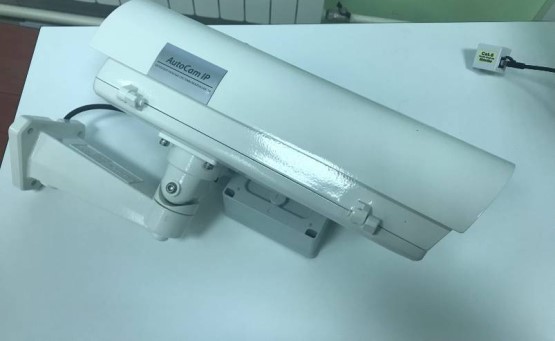

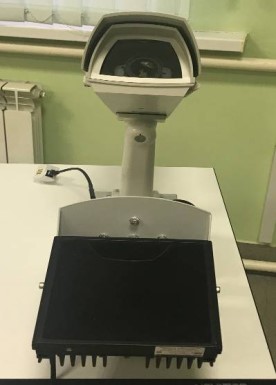

Рисунок 4 - Внешний вид обзорной/распознающей камеры SecurOS IVS AutoCam-IP Full
с установленным ИК- прожектором DL252-850-15
Лист № 4
Всего листов 6
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) обеспечивает
определение координат комплекса и текущего времени, расчета интервалов времени.
В функции, выполняемые встроенным в комплексы программным обеспечением (ПО),
входит:
а) предварительная настройка модулей фотофиксации перед работой;
б) управление видеокамерой, получение видеоизображения зоны контроля;
в) контроль работы комплекса (функции самотестирования и обнаружения сбоев);
г) формирование файлов с информацией о нарушении ПДД;
д) временное хранение полученных в результате работы комплекса данных;
е) передача собранных данных на внешние устройства.
Идентификационные данные метрологически значимой части ПО комплексов
приведены в таблице 1.
Таблица 1- Идентификационные данные метрологически значимой части ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО TrafficScannerP
Номер версии (идентификационный номер) 9.1.128. и выше
Уровень защиты ПО комплексов и сохраняемых данных от преднамеренных и
непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблице 1 и таблице 2.
Наименование характеристики
Таблица 1 - Метрологические характеристики
Значение
характеристики
от 5 с до 24 ч
Диапазон измерений интервалов времени от 5 с до 24 ч
Пределы допускаемой абсолютной погрешности привязки текущего
времени комплекса к шкале времени UTC (SU), с
±1
Таблица 2 - Технические характеристики
Наименование характеристики
Значение
характеристики
5
40
от -40 до +50
90
от 60 до 106,7
IP55
от 187 до 268
650
650
Время установления рабочего режима, мин, не более:
в летнее время
в зимнее время
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность при температуре 25 ºС, %, не более
- атмосферное давление, кПа
Степень защиты по ГОСТ 14254-2015
Напряжение питания от сети переменного тока частотой (50±1) Гц, В
Потребляемая мощность комплекса, В·А, не более
- вариант исполнения «Локальный»
- вариант исполнения «ЦОД»
Габаритные размеры составных частей комплексов
(длина×ширина×высота), мм, не более:
- центральный модуль SecurOS IVS-PROBOX
- видеокамера SecurOS IVS AutoCam-IP Full
- ИК-прожектор DL252-850-15
- сервер ЦОД SecurOS-IVS-NVR-AUTO-PRO-6
660×420×260
514×176×160
172×145×61
437×178×648
Лист № 5
Всего листов 6
Наименование характеристики
Значение
характеристики
Масса составных частей комплексов, кг, не более
- центральный модуль SecurOS IVS-PROBOX
- видеокамера SecurOS IVS AutoCam-IP Full
- ИК-прожектор DL252-850-15
- сервер ЦОД SecurOS-IVS-NVR-AUTO-PRO-6
38
4,7
1,6
35
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной
графики и на корпус центрального модуля комплекса с помощью этикетки, выполненной
типографским способом.
Комплектность средства измерений
Комплект поставки комплексов приведен в таблице 3.
Количество
Примечание
1
1
1
1
1
1
1
1
1
Таблица 3 - Комплект поставки комплексов
№Наименование
1Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П»
вариант исполнения «Локальный» в составе:
1.1 Центральный модуль SecurOS IVS-PROBOX
1.2 Видеокамера обзорная SecurOS IVS AutoCam-IP Full
по заказу
по заказу
1-4
1-4
2
1.3 Видеокамера распознающая SecurOS IVS AutoCam-IP Full
1.4 ИК прожектор DL252-850-15
2Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П»
вариант исполнения «ЦОД» в составе:
2.1 Центральный модуль SecurOS IVS-PROBOX
2.2 Видеокамера обзорная SecurOS IVS AutoCam-IP Full
по заказу
по заказу
2.3 Видеокамера распознающая SecurOS IVS AutoCam-IP Full
2.4 ИК прожектор DL252-850-15
2.5 Сервер ЦОД SecurOS-IVS-NVR-AUTO-PRO-6
3Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П»
Руководство по эксплуатации 4278-008- 63796276-2017РЭ
Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П»
1-12
1-12
2
1
1
4Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П»
Формуляр 4278-008- 63796276-2017ФО
5Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П»
Методика поверки 4278-0087-63796276-2017 МП
6Комплект расходных материалов
Поверка
осуществляется по документу 4278-0087-63796276-2017МП «Комплексы аппаратно-программные
«ТРАФИК-СКАНЕР-П». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31.01.2018 г.
Основное средство поверки:
- источники первичные точного времени УКУС-ПИ 02ДМ (рег. № 60738-15).
Лист № 6
Всего листов 6
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
аппаратно-программным «ТРАФИК-СКАНЕР-П»
ГОСТ8.129-2013Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерения времени и частоты.
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом
режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за
дорожным движением. Общие технические требования».
Технические условия «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П»
4278-008- 63796276-2017ТУ
Изготовитель
Общество с ограниченной ответственностью «ИСС-Интегратор»
(ООО «ИСС-Интегратор»)
ИНН 7743760773
Юридический адрес: 117218, г. Москва, ул. Новочеремушкинская, дом 23, корпус 1
Почтовый адрес: 107023, г. Москва, ул. Суворовская, д.19
Тел./факс: 8 (495) 645-21-21, 8 (800) 555-61-21
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический trial: 141570, Московская область, Солнечногорский р-н, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Тел./факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58607-15 | Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции | Шнейдер Электрик | ООО НПФ "Экситон-автоматика", г.Уфа | 2 года | Перейти |
| 27503-04 | Комплексы аппаратно-программные измерительные | Поток-ПСНМ | ЗАО "ПермСпецНефтеМаш", г.Пермь | 1 год | Перейти |
| 17051-98 | Комплексы учета электроэнергии автоматизированные программно-аппаратные | Энергон | ДОАО "Костромаэнерго", г.Кострома | 6 лет | Перейти |
| 37812-08 | Комплексы измерительно-вычислительные | ВЭСТ | ООО "НПО ВЭСТ", г.Томск | 4 года | Перейти |
| 27756-04 | Комплексы программно-технические | Молния-100 | ФГУП УНПП "Молния", г.Уфа | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
