Анализаторы тока утечки для ограничителя перенапряжения SA, ГРСИ 71506-18
Номер госреестра:
71506-18
Наименование СИ:
Анализаторы тока утечки для ограничителя перенапряжения
Обозначение типа:
SA
Производитель:
Фирма "SCOPE T&M Pvt. Ltd.", Индия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.06.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70226
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы тока утечки для ограничителя перенапряжения серии SA
Назначение средства измерений
Анализаторы тока утечки для ограничителя перенапряжения серии
SA
(далее -
анализаторы) предназначены для измерений тока утечки.
Описание средства измерений
Принцип действия анализаторов основан на измерении гармонических составляющих в
токе утечки. Гармоники возникают в токе утечки под воздействием нелинейных характеристик
напряжения и тока ограничителей перенапряжения. Гармоническая составляющая зависит от
величины активного тока и степени нелинейности напряжения - текущих характеристик оксида
металла.Анализаторизмеряеттокутечки,протекающийчерезпроводзаземления
ограничителя, и рассчитывает гармоники третьего порядка, исходя из этих данных.
Конструктивно анализаторы выполнены в виде переносных приборов в виде
моноблока, в защитном пластмассовом корпусе с токовыми клещами и полевым зондом.
Анализаторы выпускаются в следующих модификациях SA30i и SA30i+, которые
отличаютсявнешнимвидом,диапазономизмеренийтокаутечкиитехническими
характеристиками, приведенными в таблице 3.
Общий вид анализаторов, схема пломбировки от несанкционированного доступа и
места нанесения знаков утверждения типа и поверки представлены на рисунках 1 и 2.
Место нанесения
знака поверки
Место пломбирования
Место нанесения знака
утверждения типа

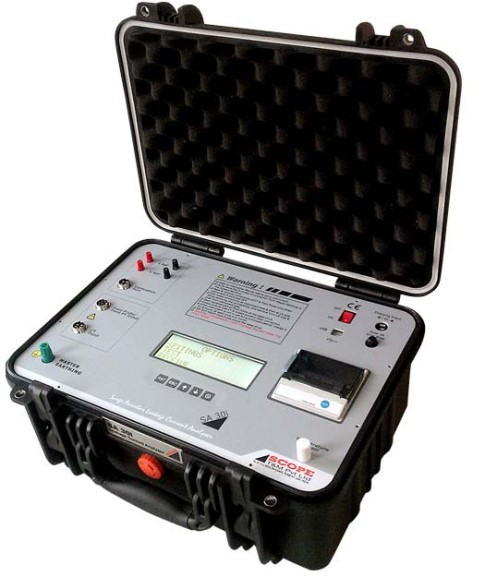

Рисунок 1 - Общий вид анализаторов модификация SA30i
Лист № 2
Всего листов 4
Место нанесения
знака поверки
Место нанесения знака
утверждения типа
Место пломбирования
Рисунок 2 - Общий вид анализаторов модификация SA30i+
Программное обеспечение
Программное обеспечение (ПО) анализаторов записано в памяти анализатора и служит
для управления режимами работы, выбора встроенных измерительных и вспомогательных
функций. Конструкция анализаторов исключает возможность несанкционированного влияния
на ПО анализаторов и измерительную информацию.
Уровень защиты программного обеспечения анализаторов «высокий» в соответствии с
Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
SA30i+
Значение
SA30i
SA 30i+ SCOPESA 30i SCOPE
Идентификационное наименование ПО
T&M PVT. LTD.T&M PVT. LTD.
Номер версии (идентификационный номер ПО) не ниже 1.0 не ниже 1.0
Цифровой идентификатор ПОотсутствуетотсутствует
Метрологические и технические характеристики
Наименование характеристики
±(0,05·I+1)
Таблица 2 - Метрологические характеристики
Значение
SA30i+SA30i
от 1 до 20000 от 1 до 10000
1 1
Диапазон измерений тока утечки, мкА
Разрешение, мкА
Пределы допускаемой абсолютной погрешности
измерений тока утечки, мкА
Примечание - I - измеренный ток утечки, мкА
Лист № 3
Всего листов 4
Наименование характеристики
Таблица 3 - Основные технические характеристики
Значение
SA30i+SA30i
11
2200
11
6000
от 100 до 270
50 / 60
от 100 до 270
50 / 60
от -20 до +50
от -20 до +50
Источник питания, встроенный аккумулятор:
- напряжение постоянного тока, В
- емкость аккумулятора, мА/ч
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды, °С
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
340
295
155
6,5
415
330
200
7,5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
анализатор в виде наклейки в месте, указанном на рисунках 1 и 2.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Анализатор тока утечки
Токовые клещи
Полевой зонд
Стержень полевого зонда
Набор диагностических выводов
Антенна радиочастотного приемопередатчика
Руководство по эксплуатации
Методика поверки
Обозначение
SA30i+ или SA30i
------
РТ-МП-5209-551-2018
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
6 шт.
1 шт.
1 экз.
Поверка
осуществляется по документу РТ-МП-5209-551-2018 «ГСИ. Анализаторы тока утечки для
ограничителя перенапряжения серии SA. Методика поверки», утвержденному ФБУ «Ростест-
Москва» 12.03.2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5522А (регистрационный номер в Федеральном
информационном фонде 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке и на корпус анализатора в соответствии с рисунками 1 и 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к анализаторам
тока утечки для ограничителя перенапряжения серии SA
Техническая документация изготовителя SCOPE T&M PVT. LTD
Изготовитель
Фирма SCOPE T&M PVT. LTD, Индия
Адрес: EL 31/11 строение «J», Корпорация промышленного развития Махараштры,
Бхосари, Пуна - 411 026, Индия
Телефон: +91-20-67 333999
Факс: +91-20-67 333900
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Торговый Дом «ЭнергоСпецКомплект»
(ООО «ТД «ЭСКО»)
ИНН 7702790095
Адрес: 129110, г. Москва, ул. Гиляровского, д. 51
Телефон: +7 (495) 258-80-83
Факс: +7 (495) 258-80-83
E-mail:
Web-сайт:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8 (495) 544-00-00
Web-cайт:
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
