Приложение к свидетельству № 70225
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы модели 888
Назначение средства измерений
Газоанализаторы модели 888 (далее - газоанализаторы) предназначены для автоматического
контроля объемной доли сероводорода и диоксида серы в газовых средах. Газоанализаторы
применяются для контроля технологических газов установок получения элементарной серы
(установки Клауса) и серных ям на предприятиях нефтехимической, нефтеперерабатывающей,
газоперерабатывающей, металлургической и других отраслей промышленности.
Описание средства измерений
Принцип действия газоанализатора основан на непрерывном фотометрическом
определении сероводорода и диоксида серы в потоке газа.
В состав газоанализатора входят взрывозащищенный корпус, в котором размещены
оптический блок, блок детектора и блок электроники, термостатируемый корпус с системой
кондиционирования пробы и измерительной ячейкой, а также контроллер наддува и клеммная
коробка для электрических подключений. Газоанализатор при помощи фланца крепится
непосредственно на трубопровод, что позволяет производить отбор проб без дополнительных
пробоотборных линий.
Оптическая система газоанализатора включает в себя источник УФ света на основе
ксеноновой импульсной лампы, измерительную ячейку со штуцерами для входа и выхода
анализируемой газовой пробы, фотометрический блок, содержащий печатную плату с четырьмя
кремниевыми фотодиодами для измерений интенсивности света определенной длины волны.
Газоанализатор оборудован встроенным оптическим фильтром для калибровки фотометра.
Газоанализатор имеет 4 программируемых канала с изолированными аналоговыми выходами
от 4 до 20 мА, 4 программируемых канала релейных выходов для передачи сообщений об ошибках
системы или превышении пределов измерения, канал цифрового сигнала по протоколу Modbus
RTU (RS485), Ethernet (IEE802.3).
Для программирования режимов работы и диагностики газоанализатор имеет на передней
панели клавиатуру с графическим дисплеем, на который также выводится концентрация
измеряемых компонентов.
Взрывозащищенность газоанализаторов обеспечивается взрывозащитой вида «взрыво-
непроницаемая оболочка d» по ГОСТ IEC 60079-1-2013, взрывозащитой вида «заполнение или
продувка оболочки под избыточным давлением px» по ГОСТ IEC 60079-2-2013 и выполнением
конструкции корпуса в соответствии с требованиями ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Маркировка взрывозащиты - 1 Ех db pxb IIC T3 Gb X.
Степень защиты оболочки газоанализатора от внешних воздействий IP65 в соответствии
с ГОСТ 14254-2015
Внешний вид газоанализаторов, место нанесения знака утверждения типа и схема
пломбирования от несанкционированного доступа приведены на рисунках 1-2.
Лист № 2
Всего листов 5

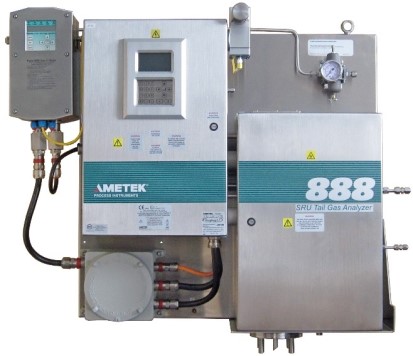

Рисунок 2 - Внешний вид газоанализаторов
модели 888 во взрывозащищенном
исполнении
Программное обеспечение
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение
(ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается
в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает
возможность несанкционированных настроек и вмешательства, приводящих к искажению
результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части газоанализатора;
- проведение настройки газоанализатора;
- формирование цифрового выходного сигнала;
Идентификационные данные программного обеспечения приведены в таблице 1.
-
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Наименование ПО
Идентификационное наименование ПО
Значение
SENSOR FIRMWARE
недоступно
не ниже 4.12.6
-
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм расчета цифрового идентификатора ПО
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании
метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных
или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

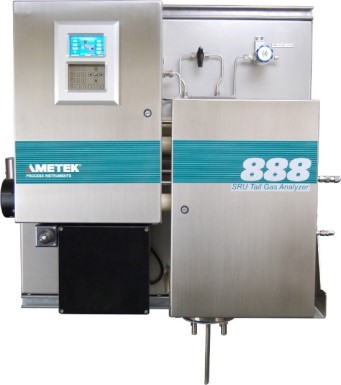

Рисунок 1 - Внешний вид газоанализаторов
модели 888
место пломбирования
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Метрологические характеристики газоанализаторов приведены в таблице 2.
±0,3
Таблица 2 - Метрологические характеристики газоанализаторов
Наименование характеристики
Диапазон измерений объемной доли сероводорода, %
Диапазон измерений объемной доли диоксида серы, %
Значение
от 0 до 2
1)
от 0 до 4
2)
от 0 до 5
2)
от 0 до 1
1)
от 0 до 2
2)
±4
15
±0,2
Пределы допускаемой основной приведенной погрешности к
верхнему пределу измерений, %
Предел допускаемого времени установления показаний Т0,9
(для 90 % от установившегося показания), с, не более
Пределы допускаемой дополнительной приведенной погрешно-
сти к верхнему пределу измерений, % от основной приведенной
погрешности:
- при изменении температуры окружающей среды в диапазонах:
от -20 до +20
о
С включ. и св. +20 до +60
о
С, на каждые ±10
о
С;
- при изменении относительной влажности в диапазоне от 20 до
90 %
_____________________
1)
Стандартный диапазон измерений согласно эксплуатационной документации,
устанавливается заводом-изготовителем в зависимости от применяемой измерительной
ячейки;
2)
Широкий диапазон измерений согласно эксплуатационной документации уста-
навливается заводом-изготовителем в зависимости от применяемой измерительной ячейки;
Технические характеристики газоанализаторов приведены в таблице 3.
Таблица 3 - Основные технические характеристики газоанализаторов
Наименование характеристикиЗначение
Потребляемая мощность, Вт, не более500
Параметры питания сети:
- напряжение переменного тока, Вот 207 до 253
- частота, Гц 50
Габаритные размеры (Ш×В×Г), мм, не более:
- обычного исполнения875×1092×305
- взрывозащищенного исполнения944×1131×326
Масса, кг, не более 110
Рабочие условия эксплуатации преобразователей:
- температура окружающего воздуха,
о
Сот -20 до +60
- атмосферное давление, мм рт. ст.от 630 до 800
- относительная влажность окружающего воздуха, % от 20 до 90
(без конденсации влаги)
Среднее время наработки на отказ, ч25 000
Срок службы, лет, не более 12
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на
корпус газоанализатора.
Лист № 4
Всего листов 5
Комплектность средства измерений
Комплектность газоанализатора приведена в таблице 4.
Обозначение
---
МП-032/03-2018
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Таблица 4 - Комплектность средства измерений
Наименование
Газоанализатор модели 888
Паспорт
Руководство по эксплуатации
Методика поверки
Запасные части (опционально) в соответствии
с руководством по эксплуатации
-
-
Поверка
осуществляется по документу МП-032/03-2018 «Газоанализаторы модели 888. Методика поверки»,
утвержденному ООО «ПРОММАШ ТЕСТ» 16 марта 2018 г
Основные средства поверки:
- ГСО состава SO
2
/N
2
, H
2
S/N
2
рег. № ГСО 10538-2014, в баллонах под давлением;
- азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74;
Допускается применения аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
модели 888
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров
электрические. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государст-
венная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация AMETEK Process and Analytical Instrument Division, США.
Изготовитель
AMETEK Process and Analytical Instruments Division, США
Адрес: 150 Freeport Road, Pittsburgh, PA, 15238, USA
Тел.: +1 (412) 828 90 40
Факс: +1 (412) 826 03 99
Web-сайт: http://www.ametekpi.com
Заявитель
Общество с ограниченной ответственностью «АРТВИК Р» (ООО «АРТВИК P»)
Адрес: 125315, г. Москва, ул. Часовая, д. 30
Тел.: +7 (495) 956 70 79
Факс: +7 (495) 956 70 78
Web-сайт: http://www.artvik.com
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. № 14-17
Тел.: +7 (495) 775-48-45
E-mail:
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
