Приложение к свидетельству № 70222
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы давления Fluke 6270A
Назначение средства измерений
Калибраторы давления Fluke 6270A (далее по тексту - калибраторы) предназначены для
измерений и задания отрицательного и положительного избыточного и абсолютного давления
газов.
Описание средства измерений
Принцип действия калибраторов основан на аналого-цифровом преобразовании
давления в электрический сигнал посредством встроенных преобразователей. В дальнейшем
электрический сигнал подвергается цифровой микропроцессорной обработке и отображается на
дисплее.
Калибраторы выполнены в виде лабораторных приборов, на лицевой панели которых
размещены: цветной сенсорный дисплей для отображения информации о измеренном значении
давления и органы управления калибратором: клавиатура для набора и ввода значений, колесо-
регулятор для точной регулировки заданного значения давления и другие кнопки управления.
Калибраторы являются модульной системой давления с возможностью применения
модулей давления с различными диапазонами и погрешностью измерений давления.
В калибратор устанавливается модуль контроля давления (PCM) и встраиваемые модули
измерения давления (PM200 и PM600).
Модули, работающие в манометрическом режиме (обозначены буквой «G» в начале
обозначения диапазона в шифре модуля), могут измерять абсолютное давление в сочетании
с барометрическим модулем BRM600-BA100K.
Посредством интерфейсов связи IEEE-488, RS-232, RJ-45, USB возможна коммутация
с другими устройствами и связь с компьютером.
Пломбировка корпуса калибратора не предусмотрена.
Внешний вид калибратора и встраиваемых модулей приведены на рисунках 1 и 2.

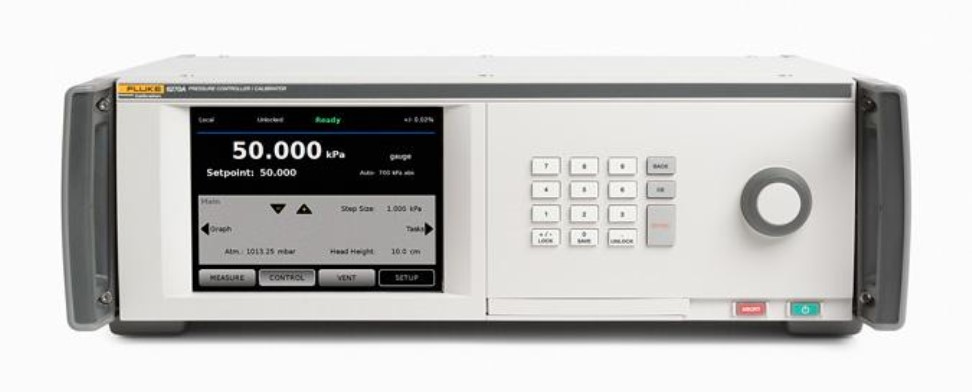

Рисунок 1 - Внешний вид калибратора
Лист № 2
Всего листов 9

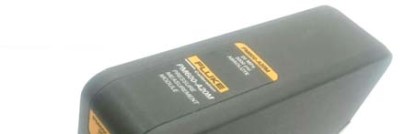

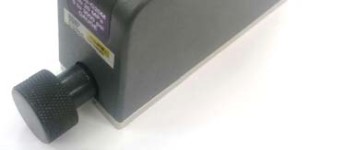

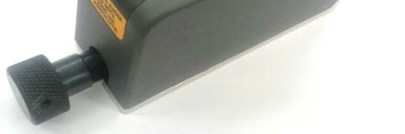

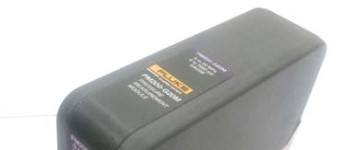

Рисунок 2 - Внешний вид встраиваемых модулей давления PM600 и PM200
Программное обеспечение
Калибратор функционирует под управлением встроенного программного обеспечения
(ПО), которое является неотъемлемой его частью. ПО выполняет следующие функции:
управление работой калибратора; формирование выходных сигналов, передача их на цветной
сенсорный дисплей калибратора; обработка, передача и отображение результатов измерений,
автоматическая диагностика состояния калибратора. Так же ПО обеспечивает интерфейс
пользователя, при помощи которого осуществляются такие функции, как выбор единицы
измерения, разрядности отображения результатов измерений, языка меню и другие.
Информация о номере версии ПО отображается на дисплее при включении
калибратора.
Влияние встроенного ПО калибраторов учтено при нормировании метрологических
характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения представлены в
таблице 1.
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) ПО
Значение
Firmware
не ниже 1.0
Лист № 3
Всего листов 9
Метрологические и технические характеристики
Шифр модуля
Таблица 2 - Метрологические характеристики калибраторов с модулями давления PM200
Пределы
допускаемой
Вид измеряемогоДиапазон измеренийприведенной
давлениядавления погрешности
давления, % от
диапазона измерений
PM200-A100K
PM200-A200K
PM200-BG2.5K
PM200-BG35K
PM200-BG40K
PM200-BG60K
PM200-BG100K
PM200-BG200K
PM200-BG250K
PM200-G400K
PM200-G700K
PM200-G1M
PM200-G1.4M
PM200-G2M
PM200-G2.5M
PM200-G3.5M
PM200-G4M
PM200-G7M
PM200-G10M
PM200-G14M
PM200-G20M
абсолютное
абсолютное
избыточное-разрежение
избыточное-разрежение
избыточное-разрежение
избыточное-разрежение
избыточное-разрежение
избыточное-разрежение
избыточное-разрежение
избыточное
избыточное
избыточное
избыточное
избыточное
избыточное
избыточное
избыточное
избыточное
избыточное
избыточное
избыточное
от 2 до 100 кПа±0,1
от 2 до 200 кПа±0,1
от -2,5 до 2,5 кПа±0,2
от -35 до 35 кПа ±0,05
от -40 до 40 кПа ±0,05
от -60 до 60 кПа ±0,05
от -100 до 100 кПа ±0,02
от -100 до 200 кПа ±0,02
от -100 до 250 кПа ±0,02
от 0 до 400 кПа ±0,02
от 0 до 700 кПа ±0,02
от 0 до 1 МПа ±0,02
от 0 до 1,4 МПа ±0,02
от 0 до 2 МПа ±0,02
от 0 до 2,5 МПа ±0,02
от 0 до 3,5 МПа ±0,02
от 0 до 4 МПа ±0,02
от 0 до 7 МПа ±0,02
от 0 до 10 МПа ±0,02
от 0 до 14 МПа ±0,02
от 0 до 20 МПа±0,02
Лист № 4
Всего листов 9
Поддиапазон
измерений
абсолютного
давления,
кПа
-
-
-
-
-
-
-
-
-
±0,01
-
-
±0,01
Шифр
мод
уля
Диапазон
кПа
Поддиапазо
кПа
огрешност
избыточного
давления,
огрешност
избыточного
давления,
Диапазон
кПа
Пределы
допускаемой
приведенной
погрешности
измерений
абсолютного
давления,
% от
поддиапазона
измерений
абсолютного
давления
Пределы
допускаемой
относительной
погрешности
измерений
абсолютного
давления,
% от
измеренной
величины
абсолютного
давления
-±0,01
включ.
от -15 до 15
Таблица 3 - Метрологические характеристики калибраторов с модулями давления PM600
ПределыПределы
допускаемой допускаемой
приведенной относительной
Видизмеренийизмерений
н
п
измерений
ип
измерений
и
измерений
измеряемого избыточного избыточного абсолютного
давлениядавления,давления,
% от% от
давления,
поддиапазона измеренной
измерений величины
избыточного избыточного
давления давления
от -15 до
-4,5 включ.
PM600- избыточное-св. -4,5 до 0±0,01--
BG15Kразрежение св. 0 до 4,5
±0,01-
т 0 до 3
G100K
св. 4,5 до 15-±0,01
PM600-
избыточноеот 0 до 100
о
включ.
0
±0,01-
-
св. 30 до 100 - ±0,01
от 0 до 6
G200K
-±0,01
A100K
PM600-
избыточноеот 0 до 200включ.
±0,01-
-
св. 60 до 200 - ±0,01
от -100 до -30
PM600-
абсолютноеот-100 до 0
включ.
от 6 до 100
св. -30 до 0 ±0,01 -
от 6 до 28,2
включ.
св. 28,2 до
100
Лист № 5
Всего листов 9
Шифр
моду
ля
Поддиапазон
измерений
избыточного
давления,
кПа
Диапазон
измерений
абсолютного
давления,
кПа
Поддиапазон
измерений
абсолютного
давления,
кПа
-
±0,01
от 10 до 57
включ.
±0,01
-
±0,01
-
от 10 до 200
св. 57 до 200
-
±0,01
-
±0,01
от 10 до 102
включ.
±0,01
-
±0,01
-
от 10 до 350
св. 102 до 350
-
±0,01
-
±0,01
от 18 до 204
включ.
±0,01
±0,01
-
от 18 до 700
св. 204 до 700
-
±0,01
Продолжение таблицы 3
Диапазон
Видизмерений
измеряемого избыточного
давления давления,
кПа
Пределы
допускаемой
приведенной
погрешности
измерений
избыточного
давления,
% от
поддиапазона
измерений
избыточного
давления
Пределы
допускаемой
относительной
погрешности
измерений
избыточного
давления,
% от
измеренной
величины
избыточного
давления
Пределы
допускаемой
приведенной
погрешности
измерений
абсолютного
давления,
% от
поддиапазона
измерений
абсолютного
давления
Пределы
допускаемой
относительной
погрешности
измерений
абсолютного
давления,
% от
измеренной
величины
абсолютного
давления
±0,01
-
PM600-
абсолютное
от -90 до
A200K100
-
±0,01
±0,01
-
PM600-
абсолютное
от -90 до
A350K250
-
±0,01
±0,01
-
PM600-
абсолютное
от -82 до
A700K700
от -90 до -27
включ.
св. -27 до 0
св. 0 до 30
включ.
св. 30 до 100
от -90 до -27
включ.
св. -27 до 0
св. 0 до 75
включ.
св. 75 до 250
от -82 до -24,6
включ.
св. -24,6 до 0
св. 0 до 210
включ.
св. 210 до 700
-
±0,01
Лист № 6
Всего листов 9
Шифр
моду
ля
Поддиапазон
измерений
избыточного
давления, МПа
Диапазон
измерений
абсолютного
давления,
МПа
Поддиапазон
измерений
абсолютного
давления,
МПа
-
±0,01
±0,01
-
±0,01
-
от 0,035 до
1,4
св. 0,4095 до
1,4
-
±0,01
-
±0,01
от 0,07 до
0,579 включ.
±0,01
-
±0,01
-
от 0,07 до 2
св. 0,579 до 2
-
±0,01
-
±0,01
от 0,07 до
1,029 включ.
±0,01
-
±0,01
-
от 0,07 до
3,5
св. 1,029 до
3,5
-
±0,01
Продолжение таблицы 3
Диапазон
Видизмерений
измеряемого избыточног
давления о давления,
МПа
Пределы
допускаемой
приведенной
погрешности
измерений
избыточного
давления,
% от
поддиапазона
измерений
избыточного
давления
Пределы
допускаемой
относительной
погрешности
измерений
избыточного
давления,
% от
измеренной
величины
избыточного
давления
Пределы
допускаемой
приведенной
погрешности
измерений
абсолютного
давления,
% от
поддиапазона
измерений
абсолютного
давления
Пределы
допускаемой
относительной
погрешности
измерений
абсолютного
давления,
% от
измеренной
величины
абсолютного
давления
±0,01
-
от 0,035 до
0,4095
включ.
PM600-
абсолютное
от -0,065 до
A1.4M1,4
-
±0,01
±0,01
-
A2M
PM600-
абсолютное от -0,03 до 2
-
±0,01
±0,01
-
PM600-
абсолютное
от -0,03 до
A3.5M3,5
от -0,065 до
-0,0195 включ.
св. -0,0195 до 0
св. 0 до 0,42
включ.
св. 0,42 до 1,4
от -0,03 до
-0,009 включ.
св. -0,009 до 0
св. 0 до 0,6
включ.
св. 0,6 до 2
от -0,03 до
-0,009 включ.
св. -0,009 до 0
св. 0 до 1,05
включ.
св. 1,05 до 3,5
-
±0,01
Лист № 7
Всего листов 9
модуля
еряем
избыточног
измерений
измерений
давления,
% от
измерений
давления,
% от
измерений
измерений
измерений
давления,
% от
измерений
давления,
% от
±0,01-
±0,01-
PM600-
A7M
±0,01-
±0,01-
PM600-
A10M
±0,01-
±0,01-
PM600-
A14M
±0,01-
±0,01-
PM600-
A20M
Окончание таблицы 3
Пределы Пределы Пределы Пределы
допускаемой допускаемой допускаемой допускаемой
приведенной относительной приведенной относительной
ДиапазонПоддиапазон
погрешностипогрешности
ДиапазонПоддиапазон
погрешностипогрешности
Шифр
изм
Вид
ого
измерений
избыточного
избыточногоизбыточного
абсолютногоабсолютного
абсолютногоабсолютного
давленияо давления,давления,давления,давления,
МПаМПа
поддиапазонаизмеренной
МПаМПа*
поддиапазонаизмеренной
измерений величины измерений величины
избыточного избыточного абсолютного абсолютного
давления давления давления давления
от
от 0 до 2,1отатмосферного
абсолютноеот 0 до 7включ. атмосфер- до 2,07
ного до 7включ.
св. 2,1 до 7-±0,01св. 2,07 до 7-±0,01
от
от 0 до 3отатмосферного
абсолютноеот 0 до 10включ. атмосфер- до 2,97
ного до 10включ.
св. 3 до 10-±0,01св. 2,97 до 10-±0,01
от
от 0 до 4,2отатмосферного
абсолютноеот 0 до 14включ. атмосфер- до 4,17
ного до 14включ.
св. 4,2 до 14-±0,01св. 4,17 до 14-±0,01
от
от 0 до 6отатмосферного
абсолютноеот 0 до 20включ. атмосфер- до 5,97
ного до 20включ.
св. 6 до 20-±0,01св. 5,97 до 20-±0,01
Примечание: * - граница поддиапазонов определяется по формуле (P
ВПИ
- Р
атм
)·0,3; где P
ВПИ
- верхний предел измерений модуля давления, МПа;
Р
атм
- измеренное значение атмосферного давления, МПа; указанные значения рассчитаны для Р
атм
= 0,1 МПа.
Лист № 8
Всего листов 9
Значение
220±22
55±8
100
147
452
488
20
Таблица 4 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В∙А, не более
Габаритные размеры, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды,
С
- относительная влажность, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
от +15 до +25
80
от 84 до 106,7
10000
10
Знак утверждения типа
наносится на корпус калибратора методом наклейки или иным методом и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплект поставки
Наименование частей
Калибратор
Модуль контроля давления
Модуль измерения давления
Модуль барометрического давления
Руководство по эксплуатации
Методика поверки
Обозначение
Fluke 6270A
PCM-STD-20M
PM200, PM600
BRM600-BA100K
-
МП 231-0040-2018
Кол-во
1 шт.
1 шт.
согласно заказу
по заказу
1 экз.
1 экз.
Поверка
осуществляется по документу МП 231-0040-2018 «Калибраторы давления Fluke 6270A.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19.02.2018 г.
Основные средства поверки:
Манометры грузопоршневые серии СРВ 5000 (регистрационный номер 33079-08).
Манометры грузопоршневые МП (регистрационный номер 58794-14, 52189-16).
Манометры грузопоршневые 2000 (регистрационный номер 40259-08).
Государственный первичный специальный эталон единицы давления для разности
давления ГЭТ 95-75.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 9
Всего листов 9
Нормативные и технические документы, устанавливающие требования к калибраторам
давления Fluke 6270A
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1-1
10
6
Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4·10
4
Па
Техническая документация фирмы «Fluke Corporation», США
Изготовитель
Фирма «Fluke Corporation», США
Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
Заявитель
Общество с ограниченной ответственностью «НХ ИМПОРТ» (ООО «НХ ИМПОРТ»)
Адрес: 125040, Москва, ул. Скаковая, д.36, стр.3
Телефон: (495) 669-77-51, факс: (495) 669-77-52
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
