Мерники металлические технические 1-го класса М1кл Нет данных, ГРСИ 71473-18
Номер госреестра:
71473-18
Наименование СИ:
Мерники металлические технические 1-го класса М1кл
Обозначение типа:
Нет данных
Производитель:
ООО "НПО "Эталон", г.Казань
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70192
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерники металлические технические 1-го класса М1кл
Назначение средства измерений
Мерники металлические технические 1-го класса М1кл предназначены для измерений
объема жидкости.
Описание средства измерений
Принцип работы мерников металлических технических 1-го класса М1кл основан на
измерении объема жидкости методом слива или налива. При измерении объема жидкости
измеряемую среду подают в предварительно смоченный водой мерник металлический
технический 1-го класса М1кл через горловину или через наливной кран. После заполнения
мерника металлического технического 1-го класса М1кл измеряемую среду сливают через
сливной кран или горловину сплошной струей в средство измерений (метод налива).
Вместимость средства измерений также определяют, выливая измеряемую среду из средства
измерений в мерник металлический технический 1-го класса М1кл (метод слива).
Мерники металлические технические 1-го класса М1кл состоят из резервуара,
измерительной горловины, ампулы уровня, сливного крана, опор, а стационарные мерники
металлические технические 1-го класса М1кл снабжены местом монтажа термометра и тремя
кранами для отбора проб и для снижения уровня жидкости до требуемого. Мерники
металлические технические 1-го класса М1кл вместимостью 20 дм
3
и более могут быть
снабжены наливным краном. Для контроля за уровнем жидкости мерники металлические
технические 1-го класса М1кл снабжены либо шкалой на горловине мерника, либо выносной
трубкой уровнемерной со шкалой. Резервуар мерника металлического технического 1-го
класса М1кл установлен на опорах. Установка мерника металлического технического 1-го
класса М1кл в вертикальное положение осуществляется с помощью домкратов (при наличии),
размещенных на опорах, и ампулы уровня, установленной в верхней части резервуара
мерника. Мерники металлические технические 1-го класса М1кл объемом не более 20 дм
3
могут изготавливать с плоским дном без сливного крана.
Общий вид мерников металлических технических 1-го класса М1кл представлен на
рисунках 1 и 2.

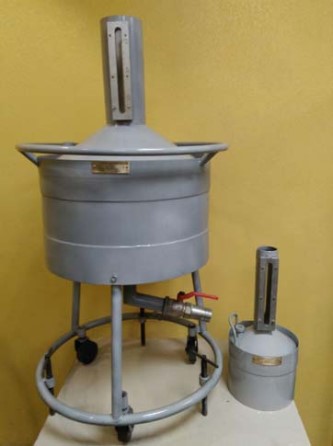

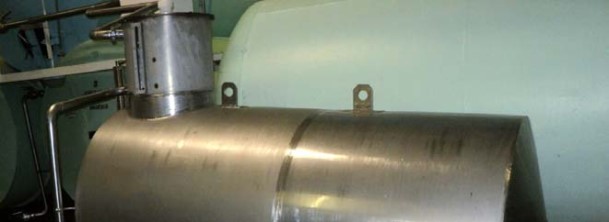

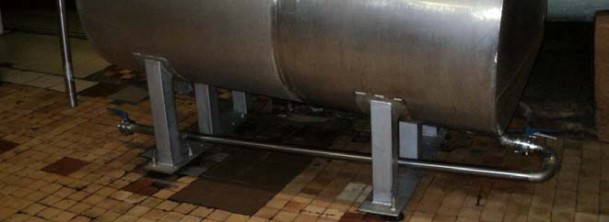

Рисунок 1 - Общий вид мерников металлических технических 1-го класса М1кл
Лист № 2
Всего листов 4
Мерники металлические технические 1-го класса М1кл имеют несколько исполнений
и маркируются следующим образом:
М1кл-х-хх
1 2 3
1 - тип мерника;
2 - номинальная вместимость мерника при температуре плюс 20 °С, дм
3
;
3 - шифр по типу исполнений:
- переносные, имеют шифр 01;
- передвижные, комплектуемые колесами, имеют шифр 02;
- стационарные, имеют шифр 03;
- стационарные с наклонной продольной осью к горизонтальной плоскости, имеют
шифр 04.
Пломбировка мерников металлических технических 1-го класса М1кл осуществляется
нанесением знака поверки давлением на мастику, расположенную в пломбировочной чашечке
винта крепления шкалы или нанесением знака поверки давлением на свинцовые (пластмассовые)
пломбы, установленные с помощью проволоки, проведенной через специальные отверстия в
шкале и горловине мерника, и нанесением знака поверки давлением на свинцовые (пластмассовые)
пломбы, установленные с помощью проволоки, проведенной через специальные отверстия в
сливных и наливных кранах и в местах крепления горловины к резервуару с помощью проволоки.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака
поверки представлены на рисунке 2.

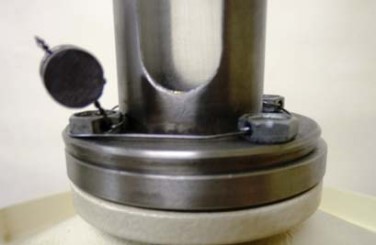

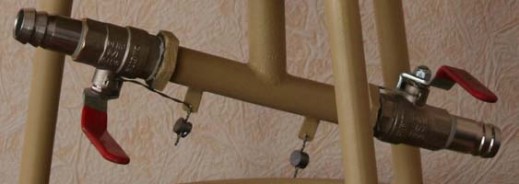

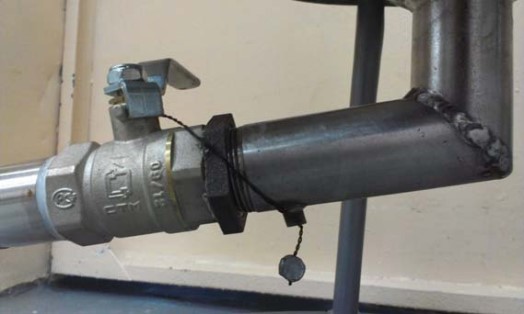

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
знака поверки мерников металлических технических 1-го класса М1кл
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
±0,2
Значение
от 5 до 10 000
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость при температуре плюс 20 °С, дм
3
Пределы допускаемой относительной погрешности
мерников при температуре плюс 20 °С, %
Таблица 2 - Основные технические характеристики
Наименование характеристики
Измеряемая среда
Значение
вода и другие неагрессивные
жидкости по отношению
к материалам мерников
от +10 до +30
3550
2400
3500
2000
от +10 до +30
от 30 до 80
от 84 до 107
10
40000
Температура измеряемой среды, °С
Габаритные размеры, мм, не более*
- высота
- ширина
- длина
Масса, кг, не более*
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
* - габаритные размеры и масса мерников указаны в паспорте.
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на резервуаре мерника металлического
технического 1-го класса М1кл, методом гравировки и в верхнюю часть по центру титульного
листа паспорта типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Мерник металлический технический 1-го класса
Паспорт
Обозначение
М1кл
-
Количество
1 шт.
1 экз.
Поверка
осуществляется по ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика
поверки».
Основное средство поверки: рабочий эталон единицы объема 1-го разряда по Приказу
Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г.
№ 256 Об утверждении Государственной поверочной схемы для средств измерения массы и
объема жидкости в потоке, объема жидкости и вместимости при статических измерениях,
массового и объемного расходов жидкости.
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на мастику
и пломбы в соответствии с рисунком 2.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мерникам
металлическим техническим 1-го класса М1кл
Приказ Федерального агентства по техническому регулированию и метрологии
от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств
измерения массы и объема жидкости в потоке, объема жидкости и вместимости
при статических измерениях, массового и объемного расходов жидкости
ТУ 4381-002-04884450-2017 Мерники металлические технические М1кл. Технические
условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«Эталон» (ООО «НПО «Эталон»)
ИНН 1660280684
Адрес: 420029, Республика Татарстан, г. Казань, ул. Заря, д. 7А, офис 19
Телефон: (843) 292-07-84
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 А
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
