Номер госреестра:
71430-18
Наименование СИ:
Газоанализаторы передвижные
Обозначение типа:
АКПУ
Производитель:
ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.06.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70145
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы передвижные АКПУ
Назначение средства измерений
Газоанализаторы передвижные АКПУ предназначены для непрерывных автоматических
измерений содержания паров углеводородов нефти и нефтепродуктов, изобутилена (i-C
4
H
8
),
пропана (С
3
Н
8
), а также выдачи сигнализации о достижении содержания определяемых
компонентов установленных пороговых значений.
Описание средства измерений
Принцип действия газоанализаторов:
- фотоионизационный - по измерительному каналу массовой концентрации вредных
веществ (далее - измерительный канал ФИД);
- оптико-абсорбционный в инфракрасной области оптического спектра - по измерительному
каналу довзрывоопасной концентрации горючих газов (далее - измерительный канал ИК).
Газоанализаторы передвижные АКПУ (далее - газоанализаторы) представляют собой
двухканальные передвижные приборы непрерывного действия.
Способ отбора пробы - принудительный, от встроенных побудителей расхода.
Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе.
В состав газоанализаторов входят:
- блок связи, обработки и индикации;
- блок аккумуляторный.
Газоанализаторы имеют:
- табло для вывода результатов измерений;
- кнопки «ВКЛ», «СБРОС», «» и «» для включения/выключения газоанализаторов
и управления режимами работы;
- разъёмы «СВЯЗЬ» для подключения к внешним устройствам (далее - ВУ) по цифровому
каналу связи;
- разъем для подключения устройства зарядного, закрытый крышкой;
- входы «Вход 1», «Вход 2» и выходы «Выход 1», «Выход 2» каналов отбора пробы 1 и 2;
- антенну для связи с ВУ по радиоканалу;
- окно звукового извещателя;
- ручки для переноски;
- колпаки, закрывающие фотоионизационные датчики;
- окно световой сигнализации.
Питание газоанализаторов осуществляется от встроенной аккумуляторной батареи
номинальным напряжением 14 В.
Газоанализаторы обеспечивают выполнение следующих основных функций:
- определение содержания определяемых компонентов в пробе;
- выдачу световой и звуковой сигнализации о превышении установленных пороговых
значений;
- передачу информации об уровне загазованности и идентификационных данных
встроенного программного обеспечения (далее - ВПО) по цифровым каналам связи с ВУ:
основному (радиоканалу) и резервному (проводному каналу).
Степень защиты газоанализаторов по ГОСТ 14254-2015 - IP67.
Общий вид газоанализаторов приведен на рисунке 1. Схема пломбировки газоанализаторов
от несанкционированного доступа - на рисунке 2.
Лист № 2
Всего листов 7

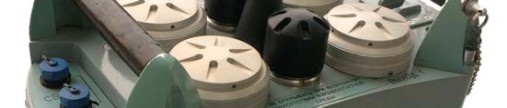

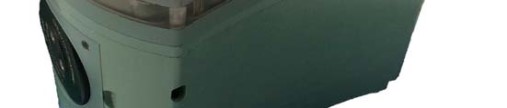

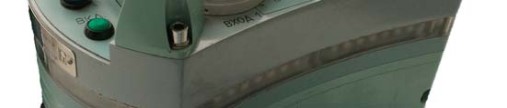

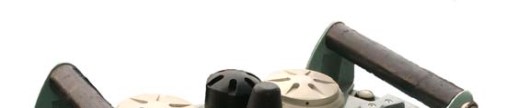

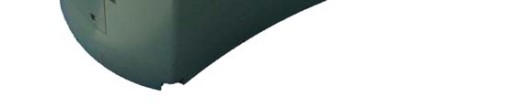

Рисунок 1 - Общий вид газоанализаторов
Блок связи, обработки и индикации
(повернуто)
Блок аккумуляторный
Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа
(стрелками указаны места нанесения пломб)
Лист № 3
Всего листов 7
Программное обеспечение
Изготовителем разработано ВПО газоанализаторов для непрерывного автоматического
измерения содержания определяемых компонентов.
ВПО газоанализаторов состоит из ВПО микроконтроллеров:
- ПО AKPU1 - ПО центрального микроконтроллера блока связи, обработки и индикации;
- ПО BAK - ПО микроконтроллера аккумуляторной батареи;
- ПО AKPU3 - ПО микроконтроллера датчика оптического МИЛ-82.
Основные функции ВПО:
- обработка сигналов;
- человеко-машинный интерфейс;
- передача данных.
Основные расчетные алгоритмы реализуемые ВПО:
- вычисление значений содержания определяемого компонента по данным от
первичного измерительного преобразователя;
- сравнение текущих результатов измерений с заданными пороговыми уровнями
срабатывания сигнализации;
- непрерывная самодиагностика аппаратной части газоанализаторов.
Влияниевстроенногопрограммногообеспеченияучтенопринормировании
метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту ВПО и измерительной информации от непреднамеренных
и преднамеренных изменений. Уровень защиты ВПО - «средний» по Р 50.2.077-2014.
ВПО газоанализаторов идентифицируется посредством отображения номера версии
и контрольной суммы на табло.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ВПО газоанализатора
Идентификационные данные (признаки)Значение
Идентификационное наименованиеAKPU1BAKAKPU3
Номер версии (идентификационный номер) 3.0 2.0 2.0
Цифровой идентификатор 2A56С36Е 7682
(алгоритм CRC16)
Примечание - Номер версии ВПО должен быть не ниже указанного в таблице. Значение
контрольной суммы, приведенное в таблице, относится только к файлу прошивки обозначенной
в таблице версии.
Метрологические и технические характеристики
приведены в таблицах 2 и 5.
Определяемый
мг/м
3
допускаемой
Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов по
измерительному каналу ФИД
Участок диапазонаПределы допускаемой
Диапазонизмерений, в которомпогрешности
компонент
измерений
1)
, нормированы пределы
абсолютной,относительной,
погрешности, мг/м
3
мг/м
3
%
от 0 до 3500
Изобутиленот 0 до 100 включ.±15-
(i-C
4
H
8
)
св. 100 до 3500 - ±15
Лист № 4
Всего листов 7
Определяемый
мг/м
3
допускаемой
Продолжение таблицы 2
Участок диапазонаПределы допускаемой
Диапазон из-измерений, в которомпогрешности
компонент
мерений
1)
, нормированы пределы
абсолютной,относительной,
погрешности, мг/м
3
мг/м
3
%
св 300 до 3500-1
плива
3)
Пары нефти
2)
от 0 до 3500
от 0
.
до 300 включ.±45
±
-
5
Пары от 0 до 300 включ.±45 -
авиационного то-от 0 до 3500
св. 300 до 3500 -±15
гателей
4)
Пары топлива дляот 0 до 300 включ.±45-
реактивных дви- от 0 до 3500
св. 300 до 3500 - ±15
от 0 до 3500
Пары дизельногоот 0 до 300 включ.±45-
топлива
5), 6)
св. 300 до 3500 - ±15
св 100 до 3500-1
Пары бензина
7)
от 0 до 3500
от 0
.
до 100 включ.±15
±
-
5
1)
Диапазон показаний массовой концентрации для всех определяемых компонентов
от 0 до 4000 мг/м
3
. Цена единицы младшего разряда (ЕМР) индикации определяемого
компонента, массовая концентрация - 1 мг/м
3
;
2)
Нефть по ГОСТ Р 51858-2002;
3)
Топливо авиационное по ГОСТ Р 52050-2006;
4)
Топливо для реактивных двигателей по ГОСТ 10227-86;
5)
Топлива дизельные по ГОСТ 305-2013, ГОСТ 32511-2013 (EN 590:2009);
6)
Топлива дизельные ЕВРО по ГОСТ Р 52368-2005, ГОСТ 32511-2013;
7)
Бензины по ГОСТ 32513-2013, ГОСТ Р 51866-2002.
Диапазон измерений
,
% НКПР
Таблица 3 - Диапазоны измерений и пределы допускаемой абсолютной погрешности
газоанализаторов по измерительному каналу ИК
1)
Пределы допускаемой
Определяемый компонент
2)
абсолютной погрешности,
% НКПР
Пропан (C
3
H
8
)от 0 до 100±(2,5+0,05·С
вх
)
3)
Пары нефти
4)
Пары авиационного топлива
5)
Пары топлива для реактивных
от 0 до 50±(2,5+0,15·С
вх
)
3)
двигателей
6)
Пары дизельного топлива
7), 8)
Пары бензина
9)
от 0 до 50±(2,5+0,15·Свх)
3)
_______________________
1)
Диапазон показаний довзрывоопасной концентрации для всех определяемых компонентов
от 0 до 100 % НКПР. Цена единицы младшего разряда (ЕМР) индикации определяемого
компонента - 1 % НКПР.
2)
Значения НКПР горючих газов указаны в соответствии с:
- пропан, нефть, топливо авиационное - ГОСТ 30852.19-2002,
- топливо для реактивных двигателей - ГОСТ 10227-86,
- топливо дизельное - ГОСТ 32511-2013,
- топливо дизельное ЕВРО - ГОСТ Р 52368-2005 и ГОСТ 32511-2013,
- бензин - ГОСТ 32513-2013 и ГОСТ Р 51866-2002;
Лист № 5
Всего листов 7
Продолжение таблицы 3
3)
С
вх
- значение содержания определяемого компонента на входе газоанализаторов,
% НКПР.
4)
Нефть по ГОСТ Р 51858-2002;
5)
Топливо авиационное по ГОСТ Р 52050-2006;
6)
Топливо для реактивных двигателей по ГОСТ 10227-86;
7)
Топлива дизельные по ГОСТ 305-2013, ГОСТ 32511-2013 (EN 590:2009);
8)
Топлива дизельные ЕВРО по ГОСТ Р 52368-2005, ГОСТ 32511-2013;
9)
Бензины по ГОСТ 32513-2013, ГОСТ Р 51866-2002.
Значение
0,5
15
60
Таблица 4 - Прочие метрологические характеристики
Наименование характеристики
Предел допускаемой вариации показаний газоанализаторов, в долях
от пределов допускаемой погрешности
Предел допускаемого времени установления показаний, с:
Т
0,5д
Т
0,9д
Пределы допускаемого изменения показаний газоанализаторов за время
непрерывной работы до разряда аккумуляторной батареи, в долях
от пределов допускаемой погрешности
±0,5
72
Значение
5
200
1,0
10
12
от 10 до 17
96
Таблица 5 - Основные технические характеристики
Наименование характеристики
Время прогрева газоанализаторов, мин, не более
Содержание неопределяемых компонентов, не более:
-оксид углерода (CO), мг/м
3
-диоксид углерода (CO
2
), % (объемная доля)
Газоанализаторы устойчивы к перегрузке - воздействию пробы с
содержанием определяемого компонента, равным 100 % объемной доли.
Время восстановления характеристик газоанализаторов после снятия
перегрузки, мин, не более
Предел допускаемого интервала времени работы газоанализаторов без
корректировки показаний по ГС, месяцев, не менее
Электрическое питание газоанализаторов осуществляется от блока
аккумуляторного. Напряжение питания постоянного тока, В
Время непрерывной работы газоанализаторов до разряда аккумуляторной
батареи, ч, не менее:
-при температуре окружающей среды -40 °С и длительности
работы сигнализации ПОРОГ2 не более 1 ч;
-при температуре окружающей среды от +15 до +25 °С
и длительности работы сигнализации ПОРОГ2 не более 2 ч.
Габаритные размеры, мм, не более:
-длина
-ширина
-высота
Масса газоанализаторов, кг, не более
Назначенный срок службы, лет
Средняя наработка на отказ, ч
230
330
350
20
10
35000
Лист № 6
Всего листов 7
от -40 до +50
от 0 до 95
Значение
от 84,0 до 106,7
от 630 до 800
Продолжение таблицы 5
Наименование характеристики
Условия эксплуатации:
-диапазон температуры окружающей и анализируемой сред, °С
-диапазон относительной влажности воздуха при
температуре +35 °С и более низких температурах,
без конденсации влаги, %
-диапазон атмосферного давления:
кПа
мм рт. ст.
Газоанализаторы соответствуют требованиям Технического регламента
таможенного союза «О безопасности оборудования для работы
во взрывоопасных зонах» (ТР ТС 012/2011), относятся к взрывозащищенному
электрооборудованию группы II, соответствуют требованиям
ГОСТ 30852.0-2002. Маркировка взрывозащиты
1ExibdIIВT4 Х.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом
и на табличку, расположенную на боковой поверхности газоанализаторов.
Комплектность средства измерений
Комплектность газоанализаторов приведена в таблице 6.
Количество
1 шт.
1 компл.
1 экз.
1 компл.
1 экз.
1 экз.
Таблица 6 - Комплектность средства измерений
НаименованиеОбозначение
Газоанализатор передвижной АКПУ ИБЯЛ.413445.002
Комплект ЗИП (согласно ИБЯЛ.413445.002 ЗИ) -Ведомость
эксплуатационных документов ИБЯЛ.413445.002 ВЭ Комплект
эксплуатационных документов
(согласно ИБЯЛ.413445.002 ВЭ)-
Копия декларации о соответствии требованиям
ТР ТС 020/2011-
Копия сертификата соответствия требованиям
ТР ТС 012/2011-
Копия свидетельства об
утверждении типа средств измерений-
Газоанализаторы передвижные АКПУ. Методика поверки МП-242-2157-2017
1 экз.
1 экз.
Поверка
осуществляется по документу МП-242-2157-2017 «Газоанализаторы передвижные АКПУ.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21 августа 2017 г.
Эталонные средства поверки:
- стандартные образцы состава газовые смеси изобутилен (2-метилпропен) - воздух
(ГСО 10539-2014, ГСО 10540-2014), пропан - азот (ГСО 10463-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого газоанализатора с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт и заверяется
подписью поверителя.
Лист № 7
Всего листов 7
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
передвижным АКПУ
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государст-
венная поверочная схема для средств измерений содержания компонентов в газовых средах.
ИБЯЛ.413445.002 ТУ Газоанализатор передвижной АКПУ. Технические условия.
Изготовитель
Федеральное государственное унитарное предприятие «Смоленское производственное
объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)
ИНН 6731002766
Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3
Телефон: (4812) 31-12-42, 31-30-77, 31-06-78, 8-800-100-19-50
Факс: (4812) 31-75-16, 31-75-17, 31-75-18
Web-сайт: http:/
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14419-00 | Газоанализаторы переносные | Quintox | Фирма "Kane International Ltd.", Великобритания | 1 год | Перейти |
| 897-54 | Весы автомобильные передвижные | АП-10 (РП-10Ш13), АП-10-1 | Завод тяжелого весостроения им.Старостина ПО "Точмаш", Украина, г.Одесса | 1 год (ГОСТ 8.002-71) | Перейти |
| 16625-97 | Газоанализаторы | АНКАТ 7621 | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 22426-05 | Газоанализаторы | ФСТ-03 | НП ОДО "Фармэк", Беларусь, г.Минск | 1 год | Перейти |
| 21415-01 | Газоанализаторы портативные многокомпонентные | Passport | Фирма "MSA Auer", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
