Номер госреестра:
71423-18
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТПЛМ-10
Производитель:
Куйбышевский завод измерительных трансформаторов, г.Куйбышев (Самара)
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ 05162, 06166, 06084, 06011 (изготовлены в 1967 г.)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70138
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТПЛМ-10
Назначение средства измерений
Трансформаторы тока ТПЛМ-10 (далее - трансформаторы тока) изготовлены в 1967 г.,
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
частотой 50 Гц.
Описание средства измерений
Принцип действия трансформаторов тока основан на законе электромагнитной индукции.
Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе,
вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде проходной конструкции, имеют магнитопроводы,
первичную и вторичную обмотки, залитые компаундом, который обеспечивает электрическую
прочность изоляции и защиту обмоток от климатических и механических воздействий.

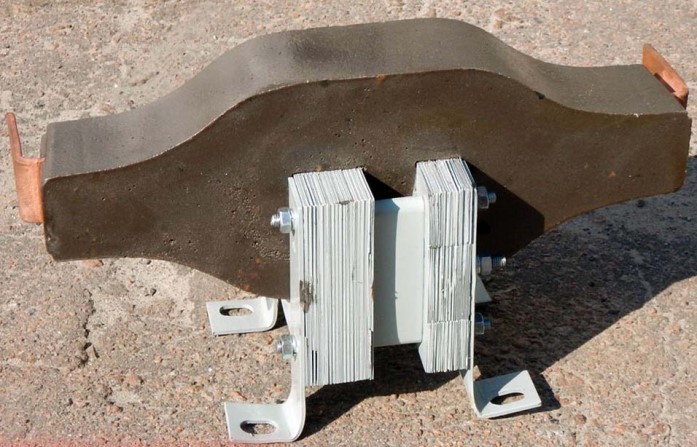

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование трансформаторов тока ТПЛМ-10 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальное напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Значение
10
200
5
Лист № 2
Всего листов 3
0,5
10
Значение
Наименование характеристики
Класс точности вторичных обмоток для
измерений и учета
Номинальная вторичная нагрузка, В∙А
с коэффициентом мощности cos φ = 0,8
Номинальная частота, Гц
50
от -45 до +40
Значение
Таблица 2 - Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды,
С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
ТПЛМ-10
4 шт.
Обозначение
Количество
Таблица 3 - Комплектность средства измерений
Наименование
Трансформатор тока (заводские номера:
05162, 06166, 06084, 06011)
Паспорт
-
4 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТПЛМ-10
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
Куйбышевский завод измерительных трансформаторов (изготовлены в 1967 г.)
Адрес: г. Куйбышев, Южный пр., 88
Лист № 3
Всего листов 3
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-cайт: www.ackye.ru
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский проспект д. 31
Телефон (факс): +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
