Измерители влажности и температуры ИВТМ-7, ГРСИ 71394-18
Номер госреестра:
71394-18
Наименование СИ:
Измерители влажности и температуры
Обозначение типа:
ИВТМ-7
Производитель:
АО "ПРАКТИК-НЦ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70108/1
об утверждении типа средств измерений
Лист № 1
Всего листов 28
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители влажности и температуры ИВТМ-7
Назначение средства измерений
Измерители влажности и температуры ИВТМ-7 (далее - измерители) предназначены для
измерений относительной влажности, температуры и атмосферного давления в неагрессивных
технологических газах и газовых смесях в отдельных модификациях.
Описание средства измерений
Принцип действия измерителей основан на сорбционном методе измерения влажности,
заключающемся в изменении электрической ёмкости сенсора влажности, представляющего
собой конденсатор с тонкой полимерной плёнкой в качестве диэлектрика. Молекулы воды,
обладающие высоким дипольным моментом, свободно проникают из анализируемого газа в
полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между
обкладками конденсатора, тем самым изменяя ёмкость конденсатора. Для измерений
температуры в измерителях используются платиновые терморезисторы, для измерений
давления используются резистивные тензометрические сенсоры. Измерители представляют
собой автоматические приборы непрерывного действия, выполненные в виде электронного
блока, к которому непосредственно, либо с помощью удлинительного кабеля, подключаются
измерительныепреобразователи.Измерителиимеютразличныемодификациии
конструктивные исполнения электронных блоков и измерительных преобразователей,
определяемые согласно маркировке и приведённые в таблице 1. Измерители осуществляют
пересчет единиц относительной влажности в единицы объёмной доли влаги [ppm], абсолютной
влажности [г/м
3
], температуры точки росы [ºС].
Модифи-
кация
Исполнение
ИВТМ-7 Н
ИВТМ-7 Н-КИ(-ПС)(-Ф)(-Д)-ПВ
ИВТМ-7 Н-И(-ПС)(-Ф)(-Д)-ПВ
-
ИВТМ-7 Р
-
ИВТМ-7 К
ИПВТ-03-КИ(-ПС)
(-Ф)(-Д)-ПВ
(
см. примечание 3)
Таблица 1 - Модификации и конструктивные исполнения измерителей
Маркировка
измерительного
преобразователя
1
2
3
Конструктивное
исполнение
измерительного
преобразователя
4
В металлическом или
пластмассовом корпусе
(см. примечание 1)
В металлическом или
пластмассовом корпусе
(см. примечание 2)
ИВТМ-7 Р-01
ИВТМ-7 Р-01-И
ИВТМ-7 Р-01-И-Д
ИВТМ-7 Р-02
ИВТМ-7 Р-02-И
ИВТМ-7 Р-02-И-Д
ИВТМ-7 Р-03
ИВТМ-7 Р-03-И
ИВТМ-7 Р-03-И-Д
ИВТМ-7 К
ИВТМ-7 К-1
ИВТМ-7 К-Д
ИВТМ-7 К-Д-1
ИВТМ-7 К-Т
ИВТМ-7 К-Д-Т
В металлическом или
пластмассовом корпусе
(см. примечание 4)
Лист № 2
Всего листов 28
ИВТМ-7 М
ИПВТ-05
ИВТМ-7 /Х
ИПВТ-03-КИ(-ПС)
(-Ф)(-Д)-ПВ
(
см. примечание 3)
В металлическом или
пластмассовом корпусе
(см. примечание 5)
Продолжение таблицы 1
1
3
4
В металлическом или
пластмассовом корпусе
(см. примечание 4)
2
ИВТМ-7 М 1
ИВТМ-7 М 1-Д
ИВТМ-7 М 2
ИВТМ-7 М 2-Д
ИВТМ-7 М 2-В
ИВТМ-7 М 2-Д-В
ИВТМ-7 М 3
ИВТМ-7 М 3-Д
ИВТМ-7 М 3-В
ИВТМ-7 М 3-Д-В
ИВТМ-7 М 4
ИВТМ-7 М 4-Д
ИВТМ-7 М 4-1
ИВТМ-7 М 4-Д-1
ИВТМ-7 М 5
ИВТМ-7 М 5-Д
ИВТМ-7 М 6
ИВТМ-7 М 6-Д
ИВТМ-7 М 6-1
ИВТМ-7 М 6-Д-1
ИВТМ-7 М 7
ИВТМ-7 М 7-Д
ИВТМ-7 М 7-1
ИВТМ-7 М 7-Д-1
ИВТМ-7 М К
ИВТМ-7 М К-Д
ИВТМ-7 М С
ИВТМ-7 М С-Д
ИВТМ-7 М ТР-Х
ИВТМ-7 /Х-Щ-YР-ZA
ИВТМ-7 /Х-Щ-Д-2Р-2А
ИВТМ-7 /Х-Щ2-YР-ZA
ИВТМ-7 /Х-С-YР-ZA
ИВТМ-7 /Х-T-YР-ZA
Примечания:
1) В исполнениях модификации ИВТМ-7 Н:
И - исполнение с дисплеем;
КИ - конструктивное исполнение (возможные значения от 01 до 14);
ПС - наличие подогрева сенсора влажности;
Ф - расширенный диапазон измерений температуры;
Д - наличие канала измерений атмосферного давления;
ПВ - условное обозначение диапазона измерений и абсолютной погрешности по каналу
относительной влажности (возможные значения 1В, 2В, 3В).
2) В модификации ИВТМ-7 Р:
Д - наличие канала измерений атмосферного давления;
И - исполнение с дисплеем.
Лист № 3
Всего листов 28
Продолжение таблицы 1
3) В исполнениях измерительного преобразователя ИПВТ-03:
КИ - конструктивное исполнение (возможные значения от 01 до 14);
ПС - наличие подогрева сенсора влажности;
Ф - расширенный диапазон измерений температуры;
Д - наличие канала измерений атмосферного давления;
ПВ - условное обозначение диапазона измерений и абсолютной погрешности по каналу
относительной влажности (возможные значения 1В, 2В, 3В).
4) В модификациях ИВТМ-7 К, ИВТМ-7 М:
Д - наличие канала измерений атмосферного давления.
В
-
исполнение со степенью пылевлагозащиты IP65.
Т
-
исполнение с сенсорным TFT-дисплеем;
ТР-Х
-
условное обозначение исполнения, где Х порядковый номер.
5) В исполнениях модификации ИВТМ-7 /Х:
Х - количество каналов измерений (от 1 до 16);
Y - количество релейных каналов управления;
Z - количество аналоговых выходов;
Щ - стационарное щитовое исполнение в корпусе с одним светодиодным индикатором;
Щ2 - стационарное щитовое исполнение в корпусе с двумя светодиодными индикаторами;
С - стационарное настольное исполнение;
Т - стационарное настольное исполнение с сенсорным TFT-дисплеем;
Д - возможность крепления измерителя на DIN-рейку.
6) Измерительные преобразователи ИПВТ-03, входящие в состав измерителей влажности и
температуры ИВТМ-7 модификаций ИВТМ-7 /Х, ИВТМ-7 К, являются взаимозаменяемыми.
Модификация ИВТМ-7 Н представляет собой переносной измеритель, выполняющий
встроенные функции измерений относительной влажности и температуры (за исключением
исполнения ИВТМ-7 Н-05-1В, выполняющего функцию измерений температуры), передачи
данных по цифровым интерфейсам связи RS-232 или RS-485, передачи измеренных значений
относительной влажности и температуры в виде аналогового выходного сигнала Питание
модификации осуществляется от постоянного тока от 4 до 30 В.
Модификация ИВТМ-7 Р представляет собой переносной измеритель, выполняющий
встроенные функции измерений относительной влажности, температуры и атмосферного
давления (в зависимости от исполнения), передачи данных по цифровому интерфейсу связи
USB, регистрации измеряемых параметров. Измерительные преобразователи располагаются
внутри корпуса. Питание производится от внутреннего (заменяемого) элемента питания или по
интерфейсу USB.
Модификация ИВТМ-7 К представляет собой переносной измеритель с дисплеем,
выполняющий встроенные функции измерений относительной влажности, температуры и
атмосферного давления (в зависимости от исполнения), редактирования параметров настройки,
передачи данных по цифровому интерфейсу RS-232 или USB, звуковой сигнализации при
нарушении пороговых значений и ошибках, регистрации измеряемых параметров. Измерительные
преобразователи ИПВТ-03, входящие в комплект модификации ИВТМ-7 К, являются
взаимозаменяемыми. Питание модификации осуществляется от внутренних заменяемых
элементов питания или от сетевого адаптера.
Лист № 4
Всего листов 28
Модификация ИВТМ-7 М представляет собой переносной измеритель, выполняющий
встроенные функции измерений относительной влажности, температуры и атмосферного
давления (в зависимости от исполнения), редактирования параметров настройки, звуковой
сигнализации при нарушении пороговых значений и ошибках, передачи данных по
интерфейсам связи (в зависимости от исполнения) RS-232, RS-485, USB, Ethernet, Bluetooth и
радиоканалу, регистрации параметров измерения. Измерительные преобразователи, входящие в
комплект с измерителями модификации ИВТМ-7 М не являются взаимозаменяемыми и могут
устанавливаться на корпусе приборов через разъем или подсоединяться через удлинительный
кабель. Питание модификации осуществляется от внутренних заменяемых элементов питания
или от сетевого адаптера.

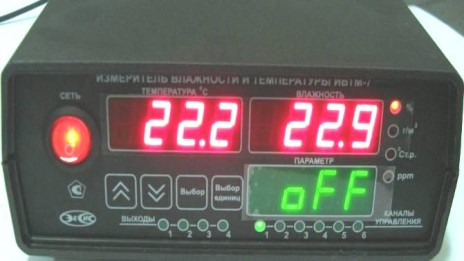

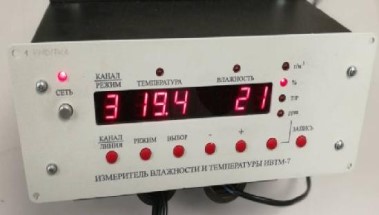

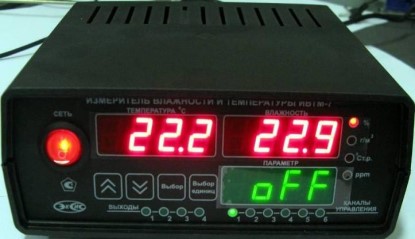

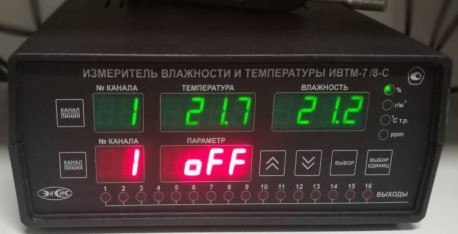

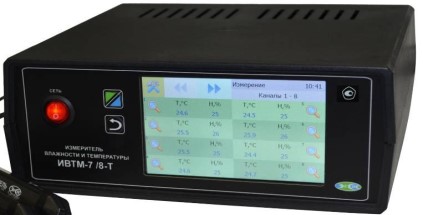

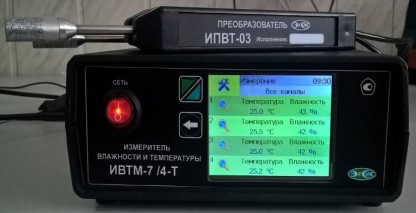

МодификацияИВТМ-7/Хпредставляетсобойстационарныймногоканальный
измерительнастольногоили щитовогоисполнения сдисплеем ивынесенными
измерительнымипреобразователями ИПВТ-03, выполняющийвстроенныефункции
одновременного отображения измеряемых значений относительной влажности и температуры,
настройки режимов работы, регулирования относительной влажности и температуры по
заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых
значений и при ошибках работы, передачи данных по цифровым интерфейсам связи RS-232,
RS-485, USB, Ethernet регистрации параметров измерения. Измерительные преобразователи,
входящие в комплект модификации ИВТМ-7 /Х, являются взаимозаменяемыми. Питание
модификации производится как от сети переменного тока 220 В, так и от постоянного тока от

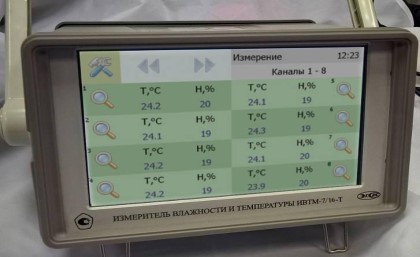

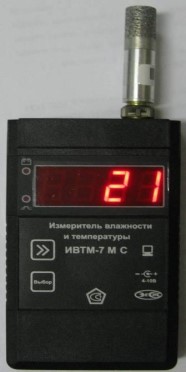

12 до 24 В. Общий вид измерителей разных исполнений и модификаций представлены на

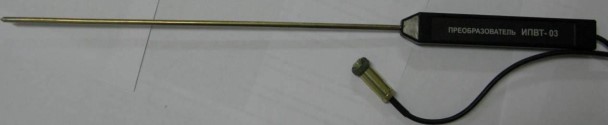

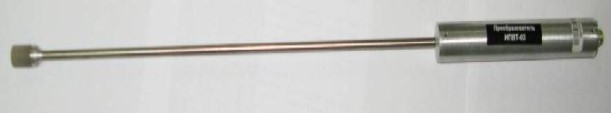

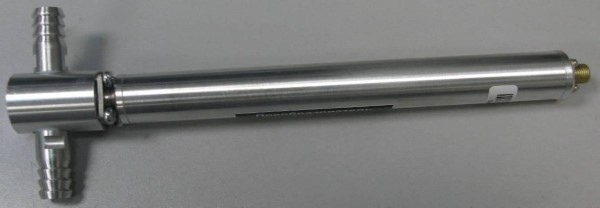

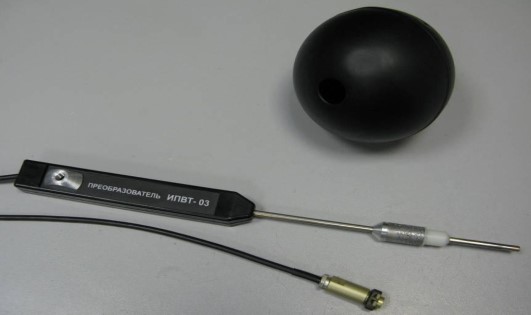

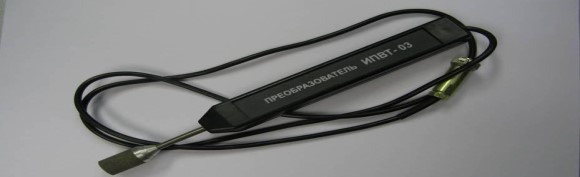

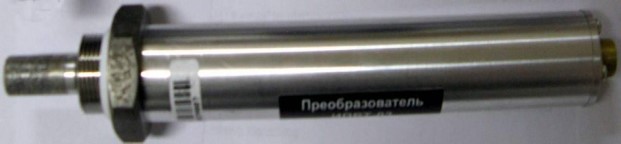

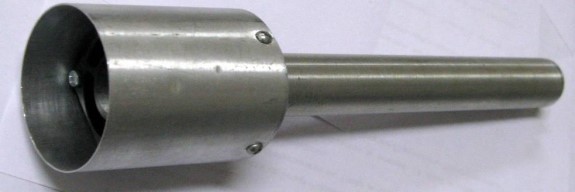

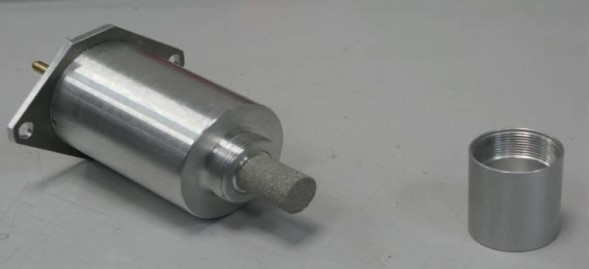

рисунках 1-43. Общий вид измерительных преобразователей разных исполнений представлены
на рисунках 44-55. Схема пломбирования измерителей от несанкционированного доступа
приведена на рисунке 56.

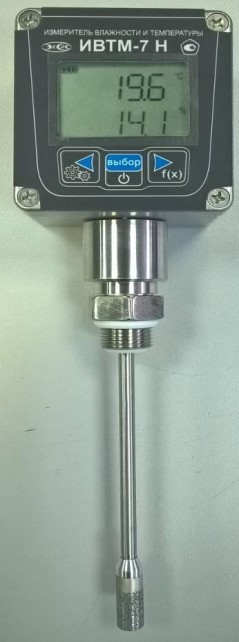

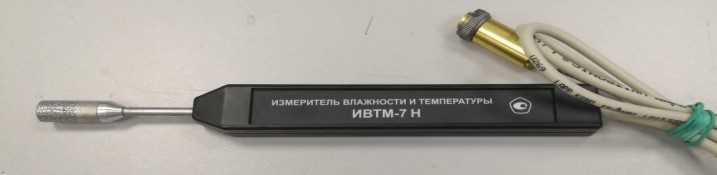

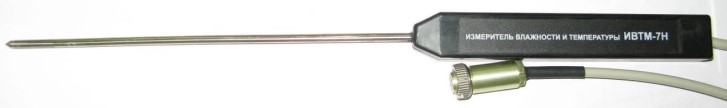

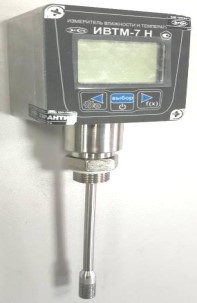

Рисунок 1 - Общий вид измерителя ИВТМ-7 Н исполнений ИВТМ-7 Н-01 и ИВТМ-7 Н-02
Рисунок 3 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-04

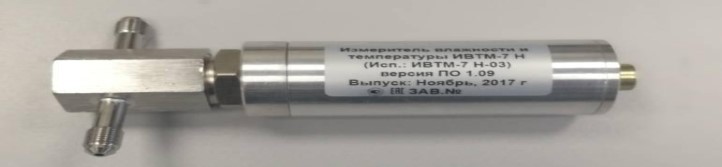

Рисунок 2 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-03
Лист № 5
Всего листов 28
Рисунок 4 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-05
Рисунок 5 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-06
Рисунок 6 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-И-06
Рисунок 7 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-07
Лист № 6
Всего листов 28
Рисунок 8 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-09
Рисунок 9 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-11
Рисунок 10 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-12
Рисунок 11 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-13
Рисунок 12 - Общий вид измерителя ИВТМ-7 Н исполнения ИВТМ-7 Н-14
Лист № 7
Всего листов 28
Рисунок 13 - Общий вид измерителя ИВТМ-7 Р исполнения ИВТМ-7 Р-01
Рисунок 14 - Общий вид измерителя ИВТМ-7 Р исполнения ИВТМ-7 Р-02
Рисунок 15 - Общий вид измерителя ИВТМ-7 Р исполнения ИВТМ-7 Р-02-И
Рисунок 16 - Общий вид измерителя ИВТМ-7 Р исполнения ИВТМ-7 Р-03

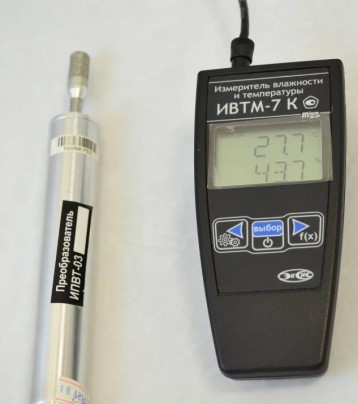

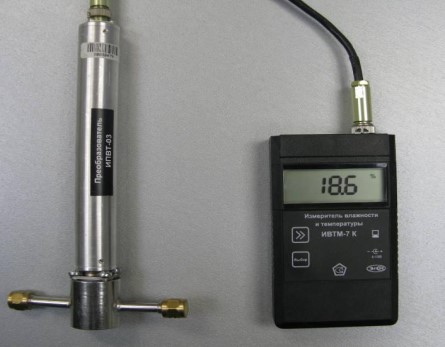

Рисунок 17 - Общий вид измерителя ИВТМ-7 К
Лист № 8
Всего листов 28
Рисунок 18 - Общий вид измерителя ИВТМ-7 К исполнение ИВТМ-7 К-1

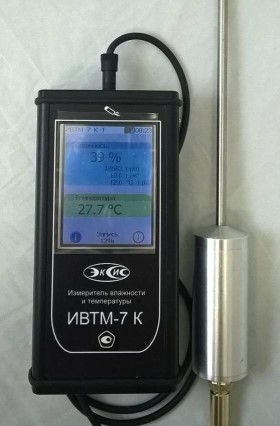

Рисунок 19 - Общий вид измерителя ИВТМ-7 К исполнение ИВТМ-7 К-Т

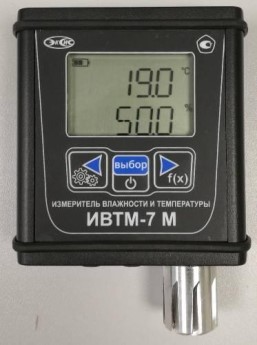

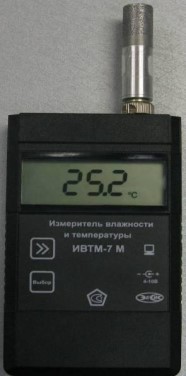

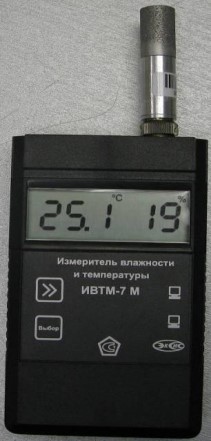

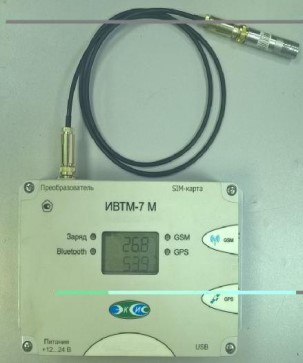

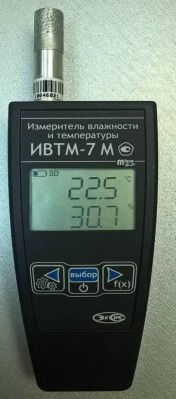

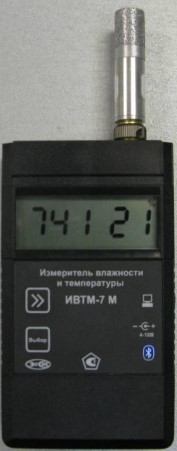

Рисунок 20 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 1
Лист № 9
Всего листов 28

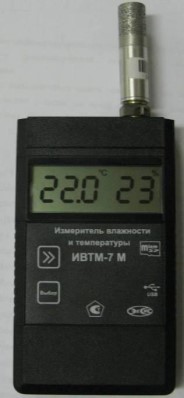

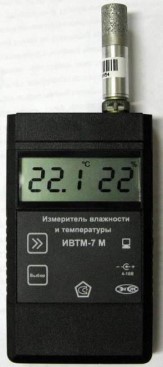

Рисунок 21 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 2
Рисунок 22 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 2-В
Рисунок 23 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 3 с интерфейсами
RS-485 (слева) и Ethernet (справа)
Лист № 10
Всего листов 28
Рисунок 24 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 3-В

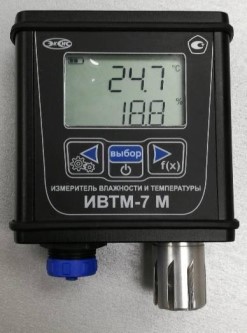

Рисунок 25 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 4
Рисунок 26 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 4-1
Лист № 11
Всего листов 28
Рисунок 27 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 5
Рисунок 28 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 6
Рисунок 29 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 6-1
Лист № 12
Всего листов 28
Рисунок 30 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 7

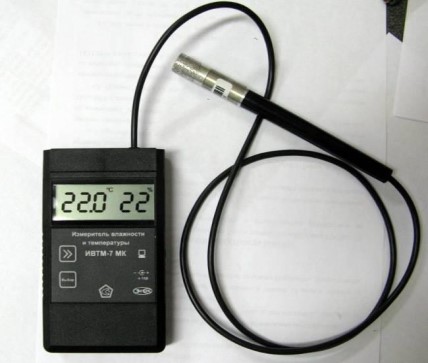

Рисунок 32 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М К
Рисунок 31 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М 7-1
Лист № 13
Всего листов 28

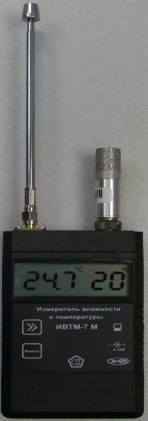

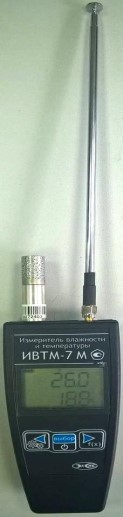

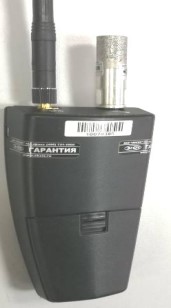

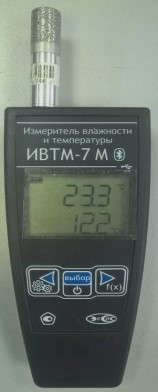

Рисунок 33 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М С

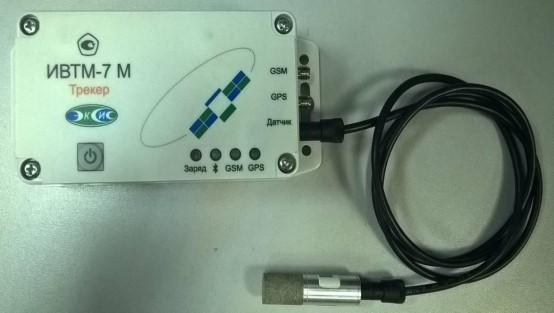

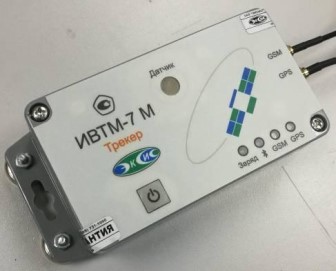

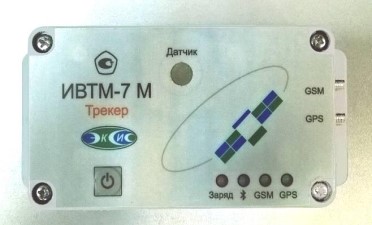

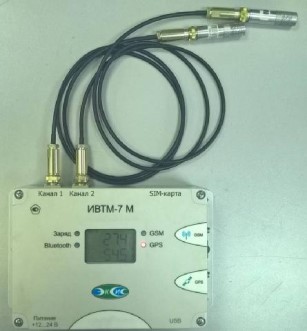

Рисунок 34 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М ТР-1

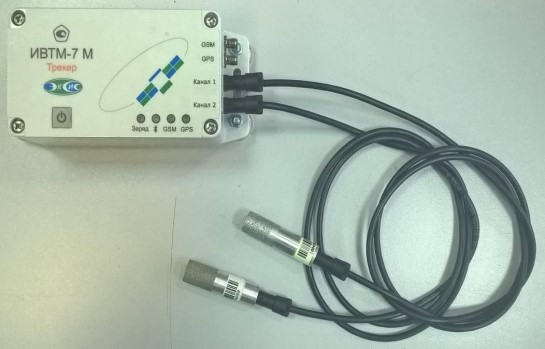

Рисунок 35 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М ТР-2
Лист № 14
Всего листов 28
Рисунок 36 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М ТР-3
Рисунок 37 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М ТР-4
Рисунок 38 - Общий вид измерителя ИВТМ-7 М исполнения ИВТМ-7 М ТР-5

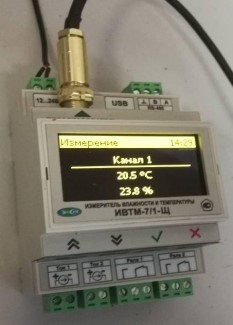

Рисунок 39 - Общий вид измерителя ИВТМ-7 /X исполнения ИВТМ-7 /Х-Щ
Лист № 15
Всего листов 28
Рисунок 41 - Общий вид измерителя ИВТМ-7 /X исполнения ИВТМ-7 /Х-Щ2
исполнения ИВТМ-7 /1-С
исполнения ИВТМ-7 /3-С
Рисунок 40 - Общий вид измерителя ИВТМ-7 /X исполнения ИВТМ-7 /Х-Щ-Д
Лист № 16
Всего листов 28
исполнения ИВТМ-7 /8-С
Рисунок 42 - Общий вид измерителя ИВТМ-7 /X (на примере одноканального, трехканального
и восьмиканального исполнений)
а) исполнение ИВТМ-7 /16-Т
б) исполнение ИВТМ-7 /8-Т
в) исполнение ИВТМ-7 /4-Т

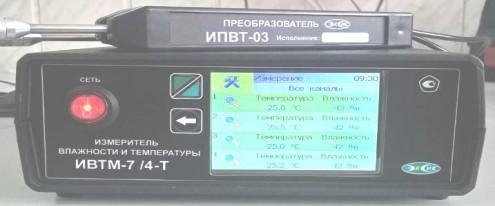

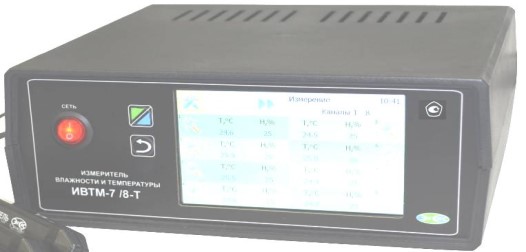

Рисунок 43 - Общий вид измерителя ИВТМ-7 /X исполнения ИВТМ-7 /Х-Т
(на примере 16-канального, 8-канального и 4-канального исполнений)
Лист № 17
Всего листов 28

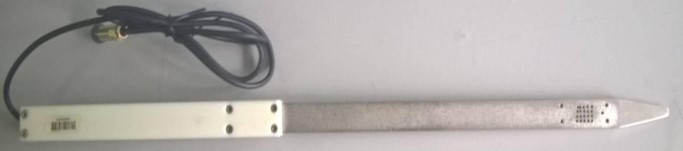

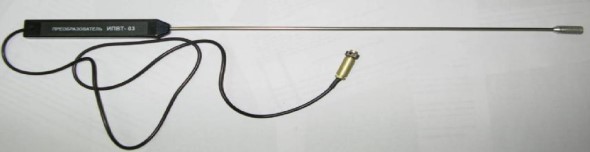

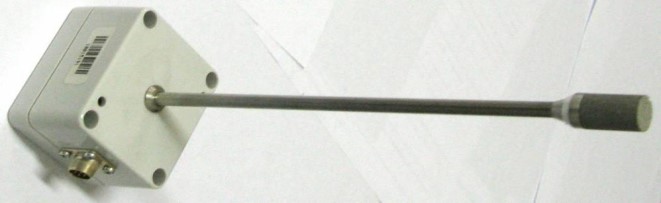

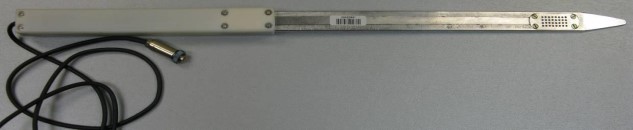

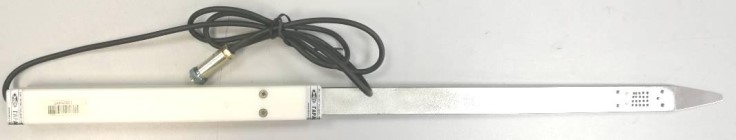

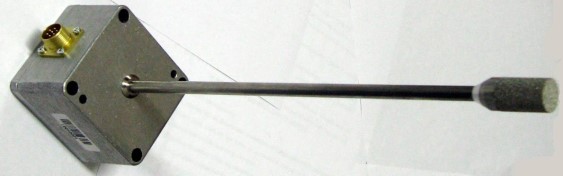

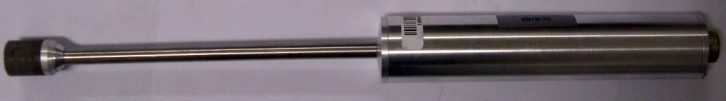

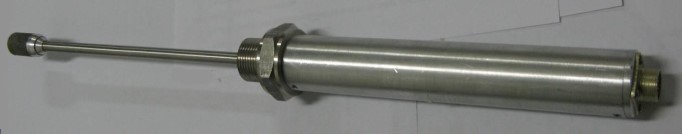

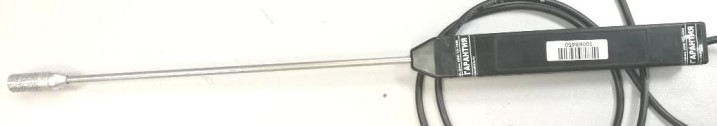

Рисунок 44 - Измерительный преобразователь ИПВТ-03-01
Рисунок 45 - Измерительный преобразователь ИПВТ-03-02
Рисунок 46 - Измерительный преобразователь ИПВТ-03-03
Рисунок 47 - Измерительный преобразователь ИПВТ-03-04
Рисунок 48 - Измерительный преобразователь ИПВТ-03-05
Рисунок 49 - Измерительный преобразователь ИПВТ-03-06
Рисунок 50 - Измерительный преобразователь ИПВТ-03-07
Лист № 18
Всего листов 28
Рисунок 51 - Измерительный преобразователь ИПВТ-03-09
Рисунок 52 - Измерительный преобразователь ИПВТ-03-11
Рисунок 53 - Измерительный преобразователь ИПВТ-03-12
Рисунок 54 - Измерительный преобразователь ИПВТ-03-13
Рисунок 55 - Измерительный преобразователь ИПВТ-03-14
Лист № 19
Всего листов 28

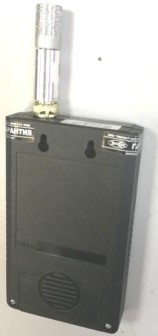

Место
пломбирования
Место
пломбирования
Место
пломирования
Лист № 20
Всего листов 28
Программное обеспечение
Измерители ИВТМ-7 функционируют под управлением встроенного программного
обеспечения,котороеосуществляетфункциисбора,обработки,хранения,передачи
посредством интерфейсов связи USB 2.0, Ethernet, RS 232, RS 485, Bluetooth и радиоканалу на
персональный компьютер или мобильный телефон/планшет/другое устройство и отображения
результатов измерений на дисплее или вывода в виде унифицированного аналогового сигнала.
Также имеется автономное программное обеспечение, предназначенное для удаленного
непрерывного мониторинга текущих измерений, которое осуществляет сервисные функции,
диагностические функции, позволяет считать записанные значения из памяти измерителей
ИВТМ-7 для последующей обработки.
Место
пломбирования
Рисунок 56 - Схема пломбирования измерителей от несанкционированного доступа
(Стрелками указаны места пломбирования от несанкционированного доступа)
Место
пломбирования
Место
пломбирования
Лист № 21
Всего листов 28
Идентификационные
данные (признаки)
EVL.exe
Msingle.exe
Автономное программное обеспечение«EVL», «Net Collect Server», «Eksis Tracking
server»,«MSingle»устанавливаетсянаперсональныйкомпьютерподуправлением
операционной системы Microsoft Windows XP/7/8/10.
Автономное программное обеспечение«Eksis Android Lab» и «M7 tracker config»
устанавливается на мобильный телефон или планшет под управлением операционной системы
Android 4.4 и выше.
Влияние программного обеспечения на метрологические характеристики измерителей
влажности и температуры газов ИВТМ-7 учтено при нормировании метрологических
характеристик измерителей.
Уровень защиты по ГОСТ Р 50.2.077-2014 соответствует:
встроенного ПО измерителей ИВТМ 7 - «средний»;
автономного ПО - «низкий».
Идентификационные данные встроенного и автономного ПО приведены в таблице 2 и
таблице 3.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
Идентифика-
ционные данные
ИВТМ-7 ИВТМ-7
(признаки)
НР
ИВТМ-7
ИВТМ-7ИВТМ-7 /Х-C
КМИВТМ-7
/Х-Щ2
ИВТМ-7
ИВТМ-7/Х-T
/Х-ЩИВТМ-7
/Х-Щ-Д
Идентифика-
ционноеСоответствует модификации измерителя
наименованиеПО
Номер версии
(идентифика-
ционный номер)
ПО, не ниже
1.092.001.074.061.112.051.00
Таблица 3 - Идентификационные данные автономного программного обеспечения
«Eksis«Net
Visual Collect
Lab»Server»
«Eksis
«MSingle»Android
Lab»
«M7
tracker
config»
«Eksis
Tracking
server»
Идентификационное
наименование ПО
NCServer.
exe
EksisAndro M7trackerc
idLab.apk onfig.apk
eksistracki
nserver.jar
Номер версии
(идентификационный2.171.182.01.01.001.00
номер) ПО, не ниже
Метрологические и технические характеристики
от 0 до 99
±2
Таблица 4 - Диапазоны измерений и пределы допускаемой основной абсолютной погрешности
измерений относительной влажности
Модификация
Исполнение
1
ИВТМ-7 М
ИВТМ-7 Р
Диапазоны
измерений
относительной
влажности, %
3
от 0 до 99
от 0 до 99
Пределы
допускаемой
абсолютной
погрешности, %
4
±2
±2
ИВТМ-7 Н
2
все исполнения
все исполнения
ИВТМ-7 Н-КИ(-ПС)(-Ф)(-Д)-2В
ИВТМ-7 Н-И(-ПС)(-Ф)(-Д)-2В
Лист № 22
Всего листов 28
Продолжение таблицы 4
1
34
от 0 до 60±1
от 0 до 99±2
ИВТМ-7 К
от 0 до 60±1
от 0 до 99±2
ИВТМ-7 /Х
2
ИВТМ-7 Н-КИ(-ПС)(-Ф)(-Д)-3В
ИВТМ-7 Н-И(-ПС)(-Ф)(-Д)-3В
В комплекте с измерительными
преобразователями
ИПВТ-03-КИ(-ПС)(-Ф)(-Д)-2В
В комплекте с измерительными
преобразователями
ИПВТ-03-КИ(-ПС)(-Ф)(-Д)-3В
В комплекте с измерительными
преобразователями
ИПВТ-03-КИ(-ПС)(-Ф)(-Д)-2В
В комплекте с измерительными
преобразователями
ИПВТ-03-КИ(-ПС)(-Ф)(-Д)-3В
от 0 до 60±1
Модификация
Исполнение
от -45 до +60
от -45 до +120
Таблица 5 - Диапазоны измерений температуры
1
ИВТМ-7 М
ИВТМ-7 Р
Диапазоны измерений
температуры, ºС
3
от -45 до +60
от -20 до +50
от -45 до +150
от -60 до +150
ИВТМ-7 Н
2
все исполнения
все исполнения
ИВТМ-7 Н-05(-ПС)(-Д)-1В
ИВТМ-7 Н-05(-ПС)-Ф(-Д)-1В
ИВТМ-7 Н-01(-ПС)(-Д)-2В
ИВТМ-7 Н-И(-ПС)(-Д)-2В
ИВТМ-7 Н-07(-ПС)(-Д)-2В
ИВТМ-7 Н-11(-ПС)(-Д)-2В
ИВТМ-7 Н-12(-ПС)(-Д)-2В
ИВТМ-7 Н-13(-ПС)(-Д)-2В
ИВТМ-7 Н-01(-ПС)(-Д)-3В
ИВТМ-7 Н-И(-ПС)(-Д)-3В
ИВТМ-7 Н-07(-ПС)(-Д)-3В
ИВТМ-7 Н-11(-ПС)(-Д)-3В
ИВТМ-7 Н-12(-ПС)(-Д)-3В
ИВТМ-7 Н-13(-ПС)(-Д)-3В
ИВТМ-7 Н-02(-ПС)(-Д)-2В
ИВТМ-7 Н-04(-ПС)(-Д)-2В
ИВТМ-7 Н-06(-ПС)(-Д)-2В
ИВТМ-7 Н-09(-ПС)(-Д)-2В
ИВТМ-7 Н-14(-ПС)(-Д)-2В
ИВТМ-7 Н-02(-ПС)(-Д)-3В
ИВТМ-7 Н-04(-ПС)(-Д)-3В
ИВТМ-7 Н-06(-ПС)(-Д)-3В
ИВТМ-7 Н-09(-ПС)(-Д)-3В
ИВТМ-7 Н-14(-ПС)(-Д)-3В
Лист № 23
Всего листов 28
от -60 до +120
от -45 до +150
от -60 до +150
от -45 до +60
от -45 до +120
от -60 до +120
Продолжение таблицы 5
1
3
ИВТМ-7 К,
ИВТМ-7 /Х
2
ИВТМ-7 Н-02(-ПС)-Ф(-Д)-2В
ИВТМ-7 Н-04(-ПС)-Ф(-Д)-2В
ИВТМ-7 Н-06(-ПС)-Ф(-Д)-2В
ИВТМ-7 Н-09(-ПС)-Ф(-Д)-2В
ИВТМ-7 Н-14(-ПС)-Ф(-Д)-2В
ИВТМ-7 Н-02(-ПС)-Ф(-Д)-3В
ИВТМ-7 Н-04(-ПС)-Ф(-Д)-3В
ИВТМ-7 Н-06(-ПС)-Ф(-Д)-3В
ИВТМ-7 Н-09(-ПС)-Ф(-Д)-3В
ИВТМ-7 Н-14(-ПС)-Ф(-Д)-3В
В комплекте с измерительными
преобразователями ИПВТ-03-05-(-Д)-1В
В комплекте с измерительными
преобразователями ИПВТ-03-05-Ф(-Д)-1В
В комплекте с измерительными
преобразователями
ИПВТ-03-01(-ПС)(-Д)-2В
ИПВТ-03-03(-ПС)(-Д)-2В
ИПВТ-03-07(-ПС)(-Д)-2В
ИПВТ-03-11(-ПС)(-Д)-2В
ИПВТ-03-12(-ПС)(-Д)-2В
ИПВТ-03-13(-ПС)(-Д)-2В
ИПВТ-03-01(-ПС)(-Д)-3В
ИПВТ-03-03(-ПС)(-Д)-3В
ИПВТ-03-07(-ПС)(-Д)-3В
ИПВТ-03-11(-ПС)(-Д)-3В
ИПВТ-03-12(-ПС)(-Д)-3В
ИПВТ-03-13(-ПС)(-Д)-3В
ИПВТ-03-02(-ПС)(-Д)-2В
ИПВТ-03-04(-ПС)(-Д)-2В
ИПВТ-03-06(-ПС)(-Д)-2В
ИПВТ-03-09(-ПС)(-Д)-2В
ИПВТ-03-14(-ПС)(-Д)-2В
ИПВТ-03-02(-ПС)(-Д)-3В
ИПВТ-03-04(-ПС)(-Д)-3В
ИПВТ-03-06(-ПС)(-Д)-3В
ИПВТ-03-09(-ПС)(-Д)-3В
ИПВТ-03-14(-ПС)(-Д)-3В
ИПВТ-03-02(-ПС)-Ф(-Д)-2В
ИПВТ-03-04(-ПС)-Ф(-Д)-2В
ИПВТ-03-06(-ПС)-Ф(-Д)-2В
ИПВТ-03-09(-ПС)-Ф(-Д)-2В
ИПВТ-03-14(-ПС)-Ф(-Д)-2В
ИПВТ-03-02(-ПС)-Ф(-Д)-3В
ИПВТ-03-04(-ПС)-Ф(-Д)-3В
ИПВТ-03-06(-ПС)-Ф(-Д)-3В
ИПВТ-03-09(-ПС)-Ф(-Д)-3В
ИПВТ-03-14(-ПС)-Ф(-Д)-3В
Лист № 24
Всего листов 28
Модификация
Исполнение
от 840 до 1060
±3
Таблица 6 - Диапазоны и пределы допускаемой абсолютной погрешности измерений
атмосферного давления
Диапазон
измерений
атмосферного
давления, гПа
Пределы
допускаемой
абсолютной
погрешности,
гПа
ИВТМ-7 М
ИВТМ-7 Р
ИВТМ-7 Н
ИВТМ-7 К
ИВТМ-7 /Х
ИВТМ-7 М-Д
ИВТМ-7 Р-Д
ИВТМ-7 Н-КИ(-ПС)(-Ф)-Д-1В
ИВТМ-7 Н-И(-ПС)(-Ф)-Д-1В
ИВТМ-7 Н-КИ(-ПС)(-Ф)-Д-2В
ИВТМ-7 Н-И(-ПС)(-Ф)-Д-2В
ИВТМ-7 Н-КИ(-ПС)(-Ф)-Д-3В
ИВТМ-7 Н-И(-ПС)(-Ф)-Д-3В
ИВТМ-7 К-Д
ИВТМ-7 К-Д-1
ИВТМ-7 К-Д-Т
В комплекте с измерительными
преобразователями
ИПВТ-03-КИ-Д-2В
ИПВТ-03-КИ-Д-3В
все исполнения
±0,5 от -60 до -20
о
С включ.
±0,2 св. -20 до +60
о
С включ.
±0,5 св. +60 до +150
о
С
Таблица 7 - Пределы допускаемой абсолютной погрешности измерений температуры
Модификация
Исполнение
Пределы допускаемой
абсолютной погрешности ºС
ИВТМ-7 М
ИВТМ-7 Р
ИВТМ-7 Н
ИВТМ-7 К
ИВТМ-7 /Х
все исполнения
±0,2
Таблица 8 - Пределы допускаемой дополнительной погрешности измерений влажности
Модификация
Исполнение
Пределы допускаемой
дополнительной абсолютной
погрешности, %/ ºС
ИВТМ-7 М
ИВТМ-7 Р
ИВТМ-7 Н
ИВТМ-7 К
ИВТМ-7 /Х
ИВТМ-7 М
Таблица 9 - Выходные сигналы измерителей
Модификация
Аналоговые
-
ИВТМ-7 Р
-
Выходные сигналы
Цифровые
RS-232, RS-485, USB, Bluetooth,
Ethernet, радиоканал
USB
ИВТМ-7 Н
ИВТМ-7 К
ИВТМ-7 /Х
0-5 мА, 0-20 мА, 4-20 мА
-
0-5мА, 0-20 мА, 4-20 мА
RS-232, RS-485
RS-232,USB
RS-232, RS-485, USB, Ethernet
Лист № 25
Всего листов 28
от 2,7 до 4,2 В постоянного тока
от 2,7 до 3,3 В постоянного тока
Параметры электрического питания
от 12 до 24 В постоянного тока
от 2,7 до 4,2 В постоянного тока
от 4 до 30 В постоянного тока
Таблица 10 - Параметры электрического питания
Модификация
ИВТМ-7 М (все исполнения
за исключением ИВТМ-7 М ТР-Х)
ИВТМ-7 М ТР-Х
ИВТМ-7 Р
ИВТМ-7 Н
ИВТМ-7 К (все исполнения
за исключением ИВТМ-7 К-Т)
ИВТМ-7 К-Т
ИВТМ-7 /Х (все исполнения
за исключением ИВТМ-7 /Х-Щ-Д)
ИВТМ-7 /Х-Щ-Д
от 3,3 до 4,2 В постоянного тока
(220
±
10 %) В, (50 ± 1) Гц
от 12 до 24 В постоянного тока
0,25
0,15
Потребляемая мощность, В·А, не более
3
0,15
1,5
Таблица 11 - Потребляемая мощность
Модификация
ИВТМ-7 М (все исполнения
за исключением ИВТМ-7 М ТР-Х)
ИВТМ-7 М ТР-Х
ИВТМ-7 Р
ИВТМ-7 Н
ИВТМ-7 К (все исполнения
за исключением ИВТМ-7 К-Т)
ИВТМ-7 К-Т
ИВТМ-7 /Х
1
30
Модификация
150 × 40 × 70
150 × 40 × 70
Таблица 12 - Габаритные размеры
Габаритные размеры
(высота × ширина × длина), мм, не более
150 × 40 × 90
190 × 180 × 60
120 × 60 × 35
70 × 60 × 1200
ИВТМ-7 М
(все исполнения за исключением
ИВТМ-7 М 2-В, ИВТМ-7 М 3-В, ИВТМ-7 М
ТР-Х)
ИВТМ-7 М 2-В, ИВТМ-7 М 3-В
ИВТМ-7 М ТР-Х
ИВТМ-7 Р
ИВТМ-7 Н
ИВТМ-7 К (все исполнения
за исключением ИВТМ-7 К-Т)
ИВТМ-7 К-Т
ИВТМ-7 /Х
Измерительный преобразователь ИПВТ-03
Измерительный преобразователь ИПВТ-05
185 × 40 × 90
150 × 250 × 260
70 × 60 × 1165
70 × 15 × 15
0,3
Масса, кг, не более
2
Таблица 13 - Масса измерителей
Модификация
1
ИВТМ-7 М (все исполнения
за исключением ИВТМ-7 М ТР-Х)
ИВТМ-7 М ТР-Х
2,5
Лист № 26
Всего листов 28
0,3
2
0,3
0,5
Продолжение таблицы 13
1
ИВТМ-7 Р

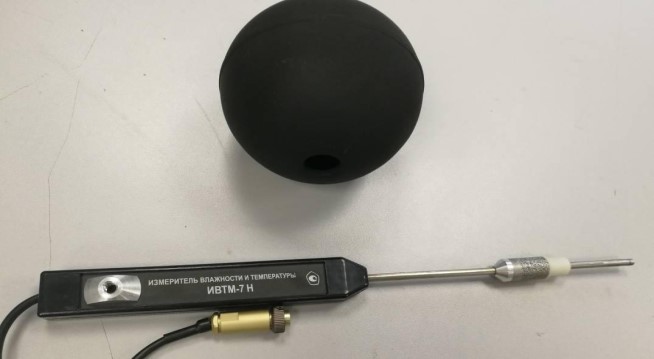

ИВТМ-7 Н
ИВТМ-7 К (все исполнения
за исключением ИВТМ-7 К-Т)
ИВТМ-7 К-Т
ИВТМ-7 /Х
Измерительный преобразователь ИПВТ-03
Измерительный преобразователь ИПВТ-05
0,5
2,5
0,4
0,2
Таблица 14 - Характеристики надежности измерителей
Наименование характеристики
Средний срок службы , лет
Средняя наработка на отказ, ч
Значение
5
15000
от -40 до +50
от -20 до +50
от -40 до +60
от -60 до +60
от -20 до +50
от -20 до +50
от -40 до +50
от -40 до +60
от -60 до +60
Таблица 15 - Условия эксплуатации (окружающая среда) измерителей
Диапазон температуры окружающей среды, ºС
от -20 до +50
от -40 до +50
от -20 до +50
Модификация
ИВТМ-7 М (все исполнения
за исключением ИВТМ-7 М 2(-Д)-В,
ИВТМ-7 М 3(-Д)-В, ИТВМ-7 М 4(-Д)-1,
ИВТМ-7 М 6(-Д)-1, ИВТМ-7 М 7(-Д)-1)
ИВТМ-7 М исполнения ИВТМ-7 М 2(-Д)-В,
ИВТМ-7 М 3(-Д)-В, ИТВМ-7 М 4(-Д)-1,
ИВТМ-7 М 6(-Д)-1, ИВТМ-7 М 7(-Д)-1
ИВТМ-7 Р
ИВТМ-7 Н
(все исполнения за исключением
ИВТМ-7 Н-И-03-ПВ и ИВТМ-7 Н-И-06-ПВ)
ИВТМ-7 Н-КИ(-ПС)-КИ-Ф(-Д)-ПФ
ИВТМ-7 Н-И(-ПС)-КИ-Ф(-Д)-ПФ
ИВТМ-7 Н-И-03-ПВ,
ИВТМ-7 Н-И-06-ПВ
ИВТМ-7 К (все исполнения
за исключением ИВТМ-7 К(-Д))
ИВТМ-7 К исполнение ИВТМ-7 К(-Д)
ИВТМ-7 /Х (все исполнения
за исключением ИВТМ-7 /Х-T-YР-YА)
ИВТМ-7 /Х-T-YР-YА
Измерительные преобразователи
ИПВТ-03-КИ(-ПС)(-Д)-ПВ
Измерительные преобразователи
ИПВТ-03-КИ(-ПС)-Ф(-Д)-ПВ
Диапазон относительной влажности окружающей среды от 2 до 95 %.
Диапазон атмосферного давления от 840 до 1060 гПа
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на
корпус измерителя в виде надписи на закрепленной на корпусе металлической или пластиковой
пластине.
Лист № 27
Всего листов 28
Комплектность средства измерений
Обозначение
ИВТМ-7
ИПВТ-03
ИПВТ-05
Таблица 16 - Комплектность измерителя
Наименование
Измеритель влажности и температуры
Измерительный преобразователь *
Измерительный преобразователь *
Внешняя антенна*
Внешняя GSM антенна*
Внешняя GPS антенна*
Соединительный кабель*
Блок питания*
Кабель для подключения к компьютеру*
Чехол*
Программное обеспечение*
МП 2411-0151-2018
Руководство по эксплуатации
Паспорт
Методика поверки
Свидетельство о первичной поверке
Количество, шт.
1
от 1 до 16
1
1
1
1
до 16
1
1
1
Диск или USB-
накопитель
1 экз.
1 экз.
1 экз.
1 экз.
Примечание: Позиции, отмеченные знаком «*» поставляются по специальному заказу и в
зависимости от варианта исполнения.
Поверка
осуществляется по документу МП 2411-0151-2018 «Измерители влажности и ИВТМ-7. Методика
поверки», утвержденномуФГУП «ВНИИМ им. Д.И. Менделеева» 20 марта 2018 г.
Основные средства поверки:
- генератор влажного воздуха HygroGen модификации HygroGen 2, регистрационный
номер в Федеральноминформационном фонде 32405-11,диапазонвоспроизведения
относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности
воспроизведения относительной влажности ±0,5 %;
- измеритель температуры двухканальный прецизионный МИТ 2, регистрационный
номер в Федеральном информационном фонде 46432-11, в комплекте с первичным
преобразователем температуры ПТСВ-2, регистрационный номер в Федеральном информационном
фонде 32777-06, диапазон измерений температуры от минус 200 до плюс 200 °С, пределы
допускаемой абсолютной погрешности соответствуют рабочему эталону 3-ого разряда
по ГОСТ 8.558-2009.
- термометр сопротивления платиновый эталонный ПТС-100, 3 разряда, регистрационный
номер в Федеральном информационном фонде 32675-06, диапазон измерений от минус 196 °С
до плюс 420 °С, в комплекте с преобразователем сигналов ТС и ТП прецизионным «Теркон»,
регистрационный номер в Федеральном информационном фонде 23245-08;
- термостат жидкостный Fluke 7000 модели 7380, регистрационный номер в Федеральном
информационном фонде 40415-15, диапазон воспроизводимой температуры от минус 80 до
плюс 100 °С, нестабильность поддержания температуры ±0,006 °С, неравномерность температуры
±0,008 °С;
- термостат жидкостный Fluke 7000 модель 7340 регистрационный номер в Федеральном
информационном фонде 40415-15, диапазон воспроизводимой температуры от минус 40
до плюс 150 °С, нестабильность поддержания температуры ±0,005 °С, неравномерность
температуры ±0,006 °С;
Лист № 28
Всего листов 28
-
барометр образцовый переносной БОП-1М, номер регистрационный номер
в Федеральном информационном фонде 26469-04, диапазон измерений абсолютного давления
от 60 до 110 кПа, пределы допускаемой абсолютной погрешности ±10 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или записью в эксплуатационном
документе.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
влажности и температуры ИВТМ-7
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
влажности абсолютного давления в диапазоне от 1 до 1∙10
6
Па
ГОСТ 8.558-2009 Государственная поверочная схема для средств измерений температуры
Технические условия ТУ 4311-001-70203816-17 ЗАО «ЭКСИС», Россия
Изготовитель
Акционерное общество «Практик-НЦ» (АО «Практик-НЦ»)
ИНН 735005907
Юридический адрес: 124460, г. Москва, г. Зеленоград, проезд 4922-й, дом 4, строение 2,
пом. I, ком. 25
Почтовый адрес: 124460, г. Москва, Зеленоград, а/я 13
Тел./факс: (499) 731-10-00, 731-77-00
Тел.: (495) 506-40-21
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
Е-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22800-02 | Измерители мощности двухканальные | Agilent E4419B | Фирма "Agilent Technologies, Inc.", США | 2 года | Перейти |
| 28000-04 | Измерители сопротивления заземления аналоговые | 4102А, 6017, 6018 | Фирма "Kyoritsu Electrical Instruments Works, Ltd.", Япония | 1 год | Перейти |
| 78183-20 | Датчики температуры термоэлектрические | Т-158М1 | АО "Казанское приборостроительное конструкторское бюро", г.Казань | 2 года | Перейти |
| 20878-18 | Измерители - сигнализаторы поисковые микропроцессорные | ИСП-РМ1401М | ООО "Полимастер", Беларусь, г.Минск | 1 год | Перейти |
| 4220-74 | Измерители комплексных коэффициентов передач | РК4-9А | П/я Г-4678 (ЗИП), г.Краснодар | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
