Приложение к свидетельству № 70075
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анеморумбометр WindObserver 65
Назначение средства измерений
Анеморумбометр WindObserver 65 (далее - анеморумбометр) предназначен для
измерений скорости и направления воздушного потока (ветра) и передачи полученных данных
по каналу связи с ЭВМ.
Описание средства измерений
Принцип действия анеморумбометра основан на вычислении времени распространения
ультразвуковых импульсов в воздухе.
Анеморумбометрсостоитиздвухпарультразвуковыхприемопередатчиков,
ортогонально ориентированных в горизонтальной плоскости относительно друг друга. За один
измерительный цикл происходит вычисление времени прохождения ультразвуковыми
импульсамирасстояния между передатчиком и приемником, определениевремени
прохождения ультразвуковых импульсов происходит в обоих направлениях.
При отсутствии ветра значения временных интервалов будут одинаковыми. Если
скорость ветра отлична от нуля, то в каждой паре преобразователей одно из измеренных
значений времени прохождения будет отличаться от другого вследствие влияния ветра на
распространение звуковых импульсов в воздухе. Про попутном ветре время прохождения будет
меньше, чем при обратном. Сравнение значений временных интервалов позволяет определить
скорость и направление ветра.
После измерения скорость и направление воздушного потока (ветра) преобразовываются
в цифровой код процессором и передаются по линии связи. Метеорологические параметры
обрабатываются,регистрируются,архивируютсяиформируютсяметеорологические
сообщения для передачи их в линию связи.
Анеморумбометр имеет неразборный корпус, поэтому пломбирование не производится.
Общий вид анеморумбометра показан на рисунке 1.

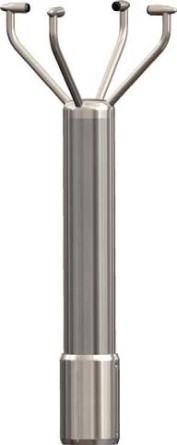

Рисунок 1- Общий вид анеморумбометра WindObserver 65
Лист № 2
Всего листов 3
Программное обеспечение
Анеморумбометримеетвстроенноепрограммноеобеспечение.Встроенное
программное обеспечение предназначено для:
- обработки измерительной информации,
- отображения режима работы анеморумбометра, измерительной информации, а также
служебных сообщений с выводом на ПК
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значения
-6.01
-
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «высокий».
Нормирование метрологических характеристик проведено с учетом того, что ПО
является неотъемлемой частью анеморумбометра.
Метрологические и технические характеристики
Значение
от 0 до 65
от 0 до 360
±(0,3+0,03V*)
±3
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений скорости воздушного потока, м/с
Диапазон измерений направления воздушного потока,
градус
Пределы допускаемой абсолютной погрешности:
- при измерении скорости воздушного потока, м/с
- при измерении направления воздушного потока, градус
*где V-значение скорости воздушного потока, м/с
Значение
от -55 до +70
от 9 до 30
75
213; 213; 389
Таблица 3 - Основные технические характеристики
Наименование характеристики
Диапазон температуры воздуха, °С
Напряжение питания, В
Потребляемая мощность (с подогревом), Вт, не более
Габаритные размеры (длина, ширина, высота), мм, не
более
Масса, кг, не более:
Средняя наработка на отказ, ч
Средний срок службы, лет
1,4
40000
10
Знак утверждения типа
наносится на корпус анеморумбометра WindObserver 65 в виде наклейки и на титульный лист
руководства по эксплуатации.
Комплектность средства измерений
Таблица 4 - Комплектность анеморумбометра WindObserver 65
НаименованиеОбозначение
Анеморумбометр WindObserver 65
Упаковка транспортная
Руководство по эксплуатации
Методика поверкиМП 2550-0309-2018
Количество
1 шт.
1 шт.
1экз.
1 экз.
Поверка
осуществляется по документу МП 2550-0309-2018 «ГСИ. Анеморумбометр WindObserver 65.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28.03.2018 г.
Лист № 3
Всего листов 3
Основные средства поверки:
- аэродинамическая измерительная установка - рабочий эталон 1 разряда по ГОСТ 8.886-2015
«ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока»
с диапазоном воспроизведений скорости воздушного потока от 1 до 65 м/с;
-лимб по ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений плоского угла» с диапазоном измерений от 0
до 360 градусов с погрешностью не более ±1 градус.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анеморумбометру
WindObserver 65
ГОСТ 8.886-2015 ГСИ. Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений скорости воздушного потока
Техническая документация компании «Gill Instruments Limited»
Изготовитель
Компания «Gill Instruments Limited», Великобритания
Адрес: Saltmarsh Park, 67 Gosport Street Lymington, Hampshire SO41 9EG, Великобритания
Телефон: (01590)671754
Web-сайт:
E-mail: anem@gillinstruments.com
Заявитель
Общество с ограниченной ответственностью «НОРД Консалтинг»
(ООО «НОРД Консалтинг»)
ИНН 7840400751
Адрес:191119 г. Санкт-Петербург, ул. Социалистическая, д.14, лит.А, пом.26-Н, ком.3, эт.6
Телефон: (812) 448 84 92
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14,
Web-сайт: www.vniim.ru; E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
