Манометры дифференциальные мембранные МДМ 2000, ГРСИ 71292-18
Номер госреестра:
71292-18
Наименование СИ:
Манометры дифференциальные мембранные
Обозначение типа:
МДМ 2000
Производитель:
ООО "БРЕНД девелопмент", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.06.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69999
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры дифференциальные мембранные МДМ 2000
Назначение средства измерений
Манометры дифференциальные мембранные МДМ 2000 (далее по тексту - манометры)
предназначены для измерений разности давлений газов и для измерений положительных
и отрицательных низких давлений.
Описание средства измерений
Принцип действия манометров основан на использовании зависимости между
измеряемым давлением и упругой деформацией чувствительного элемента.
Основнымиузламиизмерительнойсистемыманометровявляютсямембрана,
установленная на ней плоская пружина с магнитом и стрелка, соединенная с магнитной
спиралью. Под воздействием измеряемой разности давлений мембрана деформируется, что
приводит к изменению положения магнита относительно магнитной спирали и к отклонению
стрелки манометра на угол, пропорциональный измеряемому давлению.
Манометр состоит из алюминиевого корпуса, имеющего защитное покрытие,
мембраны, зафиксированной стопорным кольцом и дополнительной пластиной, калиброванной
пружины из пружинной стали, магнита, спирали, изготовленной из сплава с высокой магнитной
проницаемостью, и прозрачного пластикового стекла, которое надежно фиксируется
прижимным кольцом.
Шкалы давления манометров могут быть отградуированными в Па, кПа, мбар, бар, psi,
м вод. ст., мм вод. ст., мм рт. ст., см вод. ст., кгс/см
2
, атм. По специальному заказу могут
выпускаться манометры с комбинированными шкалами (на две единицы измерений давления).
Общий вид манометров представлен на рисунках 1, 2.

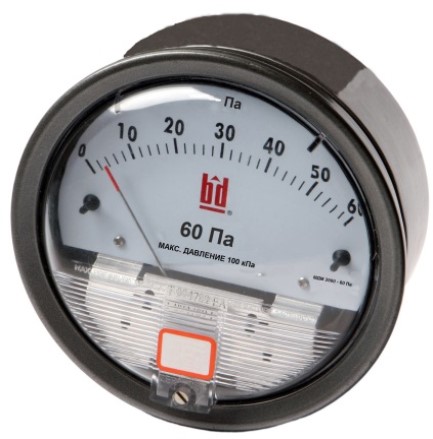

Рисунок 1 - Общий вид манометров,
отградуированных в Па

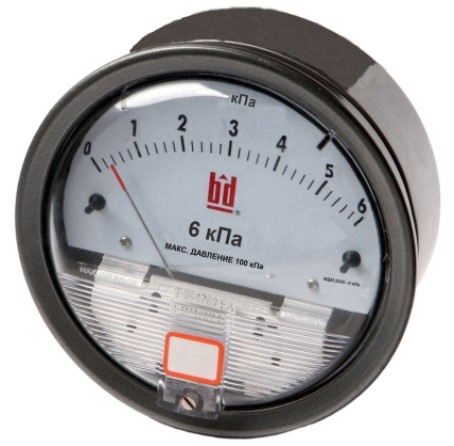

Рисунок 2 - Общий вид манометров,
отградуированных в кПа
Пломбировка от несанкционированного доступа осуществляется с помощью наклейки,
фиксирующей резьбовое соединение прижимного кольца с корпусом манометра. Схема
пломбировки от несанкционированного доступа представлена на рисунке 3.
Лист № 2
Всего листов 5

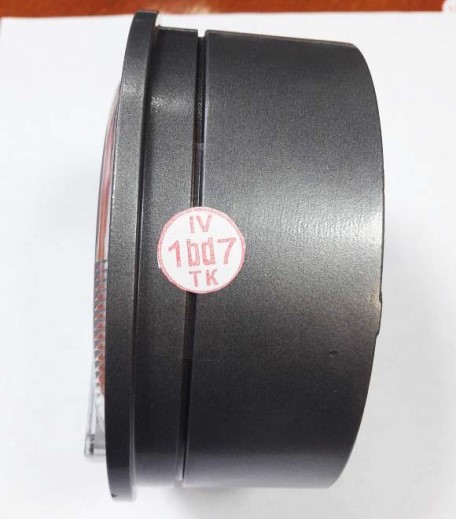

Место пломбировки
Рисунок 3 - Схема пломбировки манометров
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
Таблица 1 - Метрологические характеристики
Наименование
характеристики
Диапазон измерений от 0 до 250 Па
разности давлений от 0 до 300 Па
от 0 до 500 Па
от 0 до 750 Па
от 0 до 1000 Па
от -125 до 125 Па
от -150 до 150 Па
от -250 до 250 Па
от -500 до 500 Па
от 0 до 0,5 кПа
от 0 до 1 кПа
от 0 до 1,5 кПа
от 0 до 2 кПа
от 0 до 2,5 кПа
от 0 до 3 кПа
от 0 до 4 кПа
от 0 до 5 кПа
от 0 до 8 кПа
от 0 до 10 кПа
от 0 до 15 кПа
от 0 до 20 кПа
от 0 до 25 кПа
от 0 до 30 кПа
от -0,5 до 0,5 кПа
от -1 до 1 кПа
от -1,25 до 1,25 кПа
от -1,5 до 1,5 кПа
от 0 до 100 Па
от 0 до 125 Па
от-50 до 50 Па
от -60 до 60 Па
от -100 до 100 Па
от 0 до 60 Па
от -10 до 50 Па
от -30 до 30 Па
Лист № 3
Всего листов 5
Значение
±0,6
от +18 до +22
от 30 до 80
±2±3±4
от 84 до 106,7
Продолжение таблицы 1
Наименование
характеристики
Пределы допускаемой
основной приведенной
погрешности
измерений, % от
диапазона измерений
разности давлений
Пределы
дополнительной
погрешности,
вызванной изменением
температуры
окружающей среды в
диапазоне рабочих
температур на каждые
10 °С, % от диапазона
измерений
Нормальные условия
измерений:
- температура
окружающей среды, °С
- относительная
влажность, %
- атмосферное
давление, кПа
Предельно допустимая
перегрузка манометров
избыточным
давлением, кПа
100
Значение
0,8
121
60
Таблица 2 - Основные технические характеристики
Наименование характеристики
Масса, кг, не более
Габаритные размеры, мм, не более
диаметр корпуса
ширина корпуса
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от -7 до +60
от 30 до 95
от 84 до 106,7
10
100000
Знак утверждения типа
наносится на циферблат манометров фотохимическим методом и на титульный лист паспорта
типографским способом.
Лист № 4
Всего листов 5
Комплексность средства измерений
1 шт.
Количество
мембранный МДМ 2000
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Манометр дифференциальный
в соответствии с заказом
Паспорт-
Методика поверки МП 231-0042-2018
1 экз. на партию
1 экз. на партию
Поверка
осуществляется по документу МП 231-0042-2018 «Манометры дифференциальные мембранные
МДМ 2000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
12 февраля 2018 года.
Основные средства поверки:
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250
(регистрационный номер 22995-02);
Задатчики давления Воздух-1600, Воздух-4000 (регистрационный номер 12143-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую или заднюю поверхность корпуса манометра в
случае нанесения в виде наклейки, и (или) на стекло манометра в виде оттиска каучукового
клейма, и (или) на свидетельство о поверке, и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам
дифференциальным мембранным МДМ 2000
ГОСТ 18140-84 Манометры дифференциальные ГСП. Общие технические условия
ГОСТ8.187-76Государственнаясистемаобеспеченияединстваизмерений.
Государственный специальный эталон и общесоюзная поверочная схема для средств измерений
разности давлений до 4·10
4
Па
Технические условия ТУ 26.51.52-001-76586391-2017 «Манометры дифференциальные
мембранные МДМ 2000»
Изготовитель
Общество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД»)
ИНН 7719550221
Адрес: 105187, г. Москва, ул. Вольная, д.39, стр. 4, комнаты 25-28
Тел./факс: (499)110-16-38
Web-сайт: www.bdrosma.ru
E-mail: info@bdrosma.ru
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
