Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100, ГРСИ 71280-18
Номер госреестра:
71280-18
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-5000, РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100
Производитель:
ОАО "Нефтебаза "Красный Яр", пос.Красный Яр
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 29 шт. с зав.№ РВС-5000: 2.3, 2.4; РВС-2000: 1.3, 1.4, 1.5, 1.6; РВС-1000: 1.7, 1.8, 1.10, 1.11, 1.12, 1.13, V25, V26, V27; РВС-700: 1.14, 1.15; РВС-200: V8 … V16; РВС-100: V1, V2, V3
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69986
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-2000,
РВС-1000, РВС-700, РВС-200, РВС-100
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-2000, РВС-1000,
РВС-700, РВС-200, РВС-100 предназначены для измерения объема при приеме, хранении
и отпуске нефти и нефтепродуктов.
Описание средства измерений
Резервуары стальные вертикальные цилиндрические РВС-5000, РВС-2000, РВС-1000,
РВС-700, РВС-200, РВС-100 представляют собой стальные сосуды с днищем и крышей,
оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные
патрубки.
Резервуары стальные вертикальные цилиндрические РВС-1000 №№ V25, V26, V27,
РВС-200 №№ V8, V9, V10, V11, V12, V13, V14, V15, V16, РВС-100 №№ V1, V2, V3 расположены:
Российская Федерация, Тюменская область, Ямало-Ненецкий автономный округ, Пуровский
район, пос. Пурпе, ул. Федеральная, панель №3, ООО «Пурнефтепереработка», Комплекс
нефтепереработки.
Резервуары стальные вертикальные цилиндрические РВС-5000 №№ 2.3, 2.4, РВС-2000
№№ 1.3, 1.4, 1.5, 1.6, РВС-1000 №№ 1.7, 1.8, 1.10, 1.11, 1.12, 1.13, РВС-700 №№ 1.14, 1.15
расположены: Российская Федерация, Тюменская область, Ямало-Ненецкий автономный округ,
Пуровский район, пос. Пурпе, ул. Федеральная, панель №3, ООО «Пурнефтепереработка», База ГСМ.

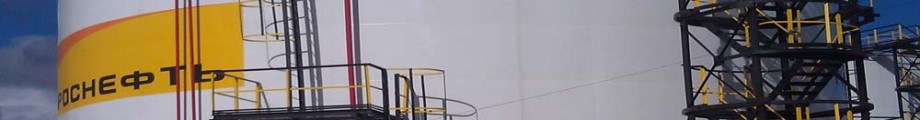

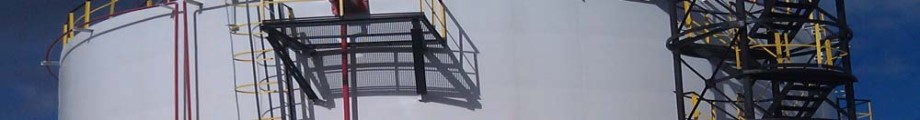

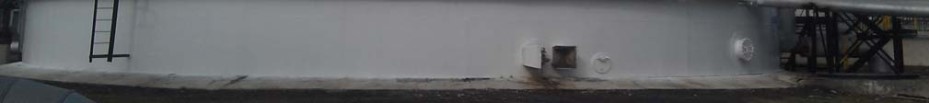

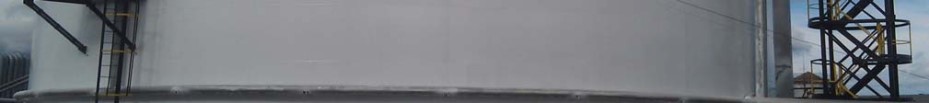

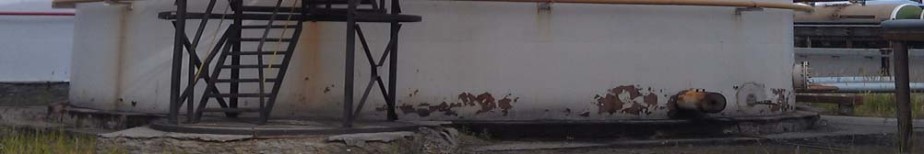

Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000, РВС-2000,
РВС-1000, РВС-700, РВС-200, РВС-100 представлен на рисунке 1 - 6.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000,
РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100 не предусмотрено.

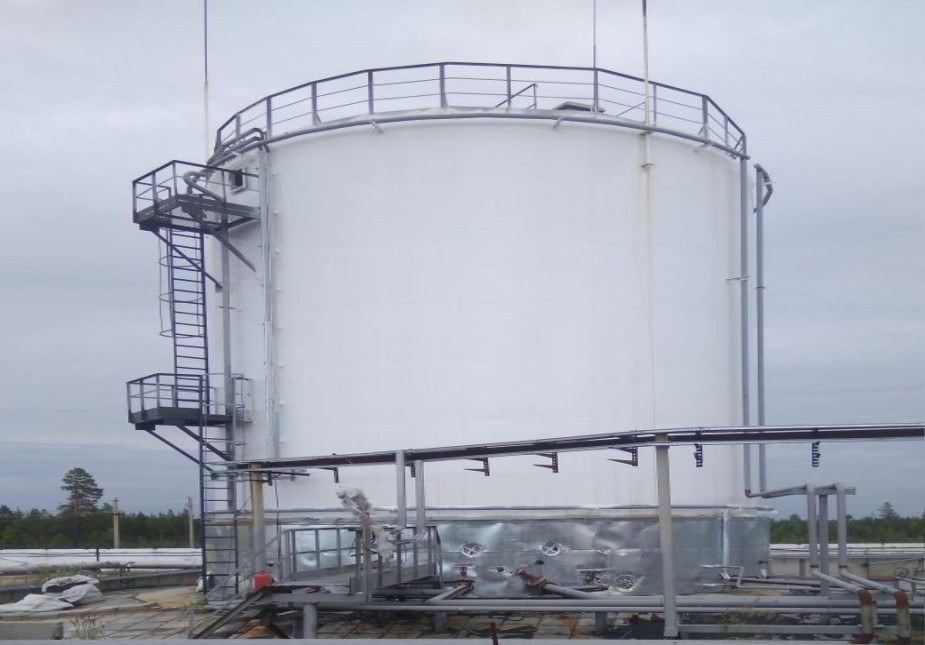

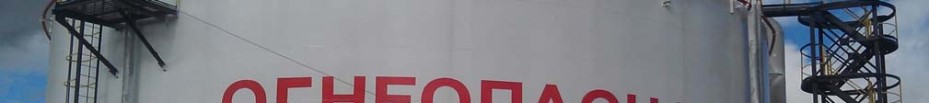

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-5000
Лист № 2
Всего листов 7

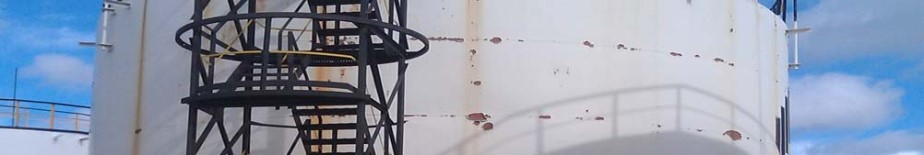

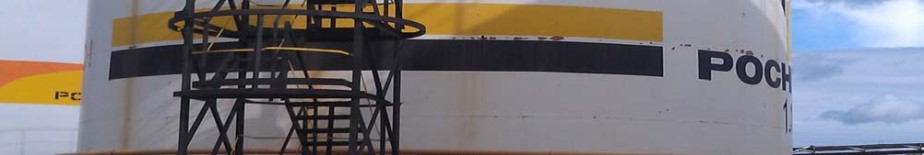

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-2000

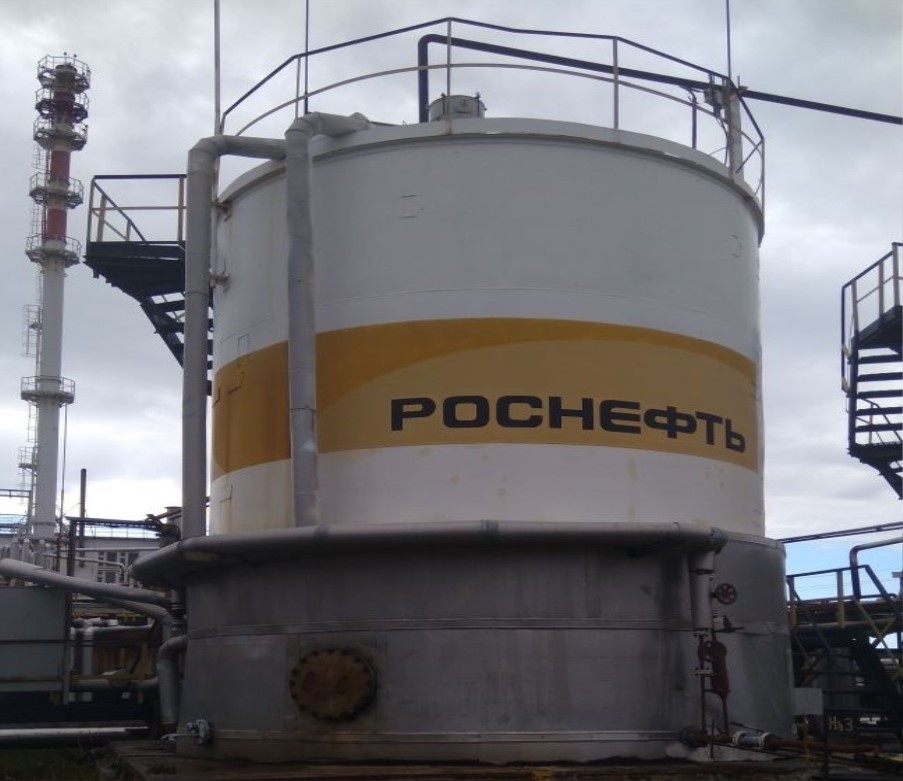

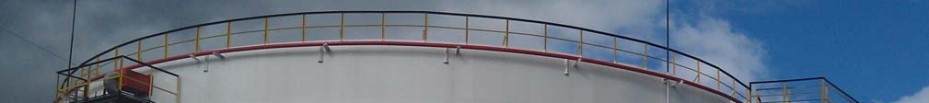

Рисунок 3 - Общий вид резервуара стального вертикального цилиндрического РВС-1000
Лист № 3
Всего листов 7

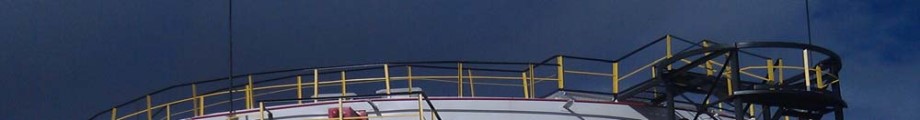

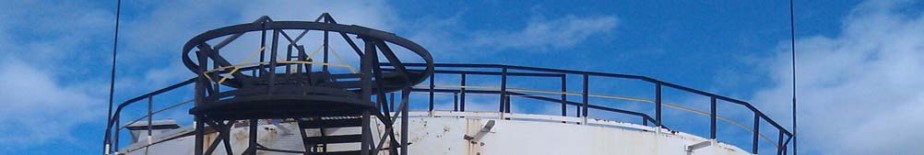

Рисунок 4 - Общий вид резервуара стального вертикального цилиндрического РВС-700

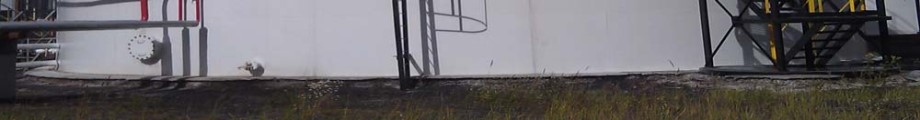

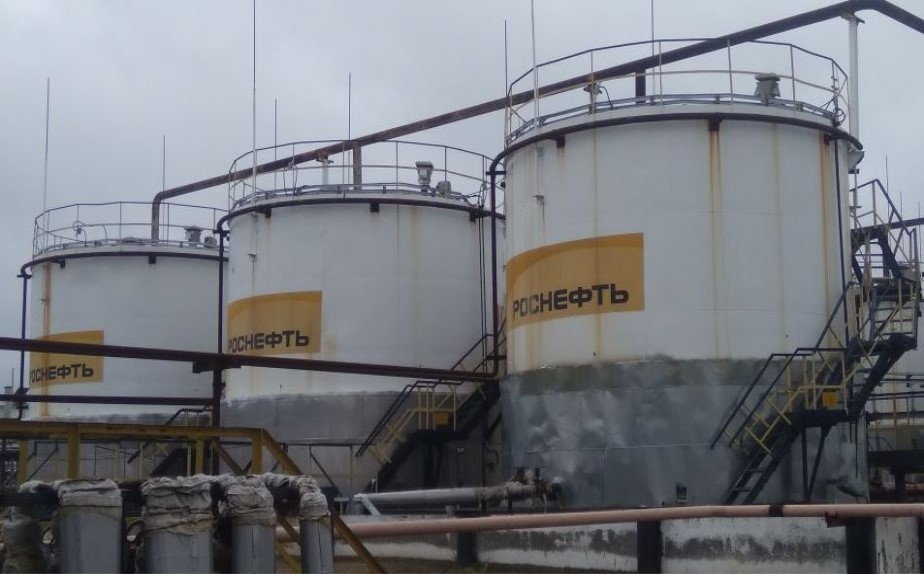

Рисунок 5 - Общий вид резервуара стального вертикального цилиндрического РВС-200
Лист № 4
Всего листов 7

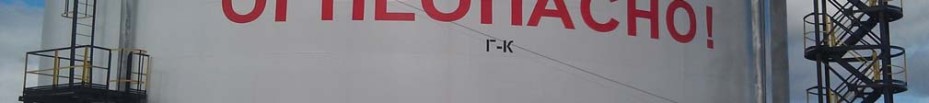

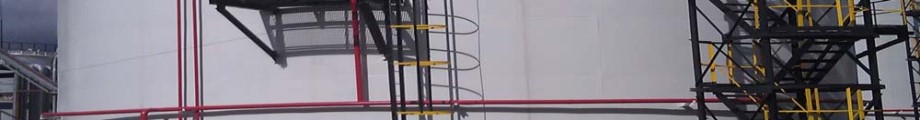

Рисунок 6- Общий вид резервуара стального вертикального цилиндрического РВС-100
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Номинальная
Наименование СИ
вместимость, м
3
РВС-5000 № 2.35000
РВС-5000 № 2.45000
РВС-2000 № 1.32000
РВС-2000 № 1.42000
РВС-2000 № 1.52000
РВС-2000 № 1.62000
РВС-1000 № 1.71000
РВС-1000 № 1.81000
РВС-1000 № 1.101000
Пределы допускаемой
относительной
погрешности
вместимости резервуара,
%
±0,1
±0,1
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
Лист № 5
Всего листов 7
Наименование СИ
Номинальная
вместимость, м
3
РВС-1000 № 1.11
РВС-1000 № 1.12
РВС-1000 № 1.13
РВС-1000 № V25
РВС-1000 № V26
РВС-1000 № V27
РВС-700 № 1.14
РВС-700 № 1.15
РВС-200 № V8
РВС-200 № V9
РВС-200 № V10
РВС-200 № V11
РВС-200 № V12
РВС-200 № V13
РВС-200 № V14
РВС-200 № V15
РВС-200 № V16
РВС-100 № V1
РВС-100 № V2
РВС-100 № V3
1000
1000
1000
1000
1000
1000
700
700
200
200
200
200
200
200
200
200
200
100
100
100
Пределы допускаемой
относительной
погрешности
вместимости резервуара,
%
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
±0,2
Таблица 2 - Основные технические характеристики
Наименование СИ
Высота резервуара, мм,
не более
РВС-5000 № 2.3 11920
РВС-5000 № 2.4 11920
РВС-2000 № 1.3 11920
РВС-2000 № 1.4 11920
РВС-2000 № 1.5 11920
РВС-2000 № 1.6 11920
РВС-1000 № 1.7 11920
РВС-1000 № 1.8 11920
РВС-1000 № 1.10 11920
РВС-1000 № 1.11 11920
РВС-1000 № 1.12 11920
РВС-1000 № 1.13 11920
РВС-1000 № V25 11920
РВС-1000 № V26 11920
РВС-1000 № V27 11920
РВС-700 № 1.14 8940
РВС-700 № 1.15 8940
РВС-200 № V8 5960
РВС-200 № V9 5960
РВС-200 № V10 5960
РВС-200 № V11 5960
РВС-200 № V12 5960
Внутренний диаметр, мм,
не более
22790
22790
15180
15180
15180
15180
10430
10430
10430
10430
10430
10430
10430
10430
10430
10430
10430
6630
6630
6630
6630
6630
Лист № 6
Всего листов 7
Наименование СИ
Высота резервуара, мм,
не более
5960
5960
5960
5960
5960
5960
5960
Внутренний диаметр, мм,
не более
6630
6630
6630
6630
4810
4810
4810
от -50 до +50
от 84,0 до 106,7
РВС-200 № V13
РВС-200 № V14
РВС-200 № V15
РВС-200 № V16
РВС-100 № V1
РВС-100 № V2
РВС-100 № V3
Условия эксплуатации:
- температура окружающего
воздуха,
о
С
- атмосферное давление, кПа
Средний срок службы, лет
от -50 до +50
от 84,0 до 106,7
30
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
Наименование
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический
Паспорт
Обозначение
РВС-5000
РВС-2000
РВС-1000
РВС-700
РВС-200
РВС-100
-
Количество
2 шт.
4 шт.
9 шт.
2 шт.
9 шт.
3 шт.
29 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая РНГ, Р20Н2Г (регистрационный № 60606-15);
- рулетка измерительная металлическая РНГ, Р50Н2Г (регистрационный № 60606-15);
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- штангенциркуль ШЦ-I-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм
(регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
МИ 3248-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений
в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24007-09
от 10.12.2009. Регистрационный номер ФР.1.29.2009.06690.
МИ 3252-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений
в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24107-09
от 10.12.2009. Регистрационный номер ФР.1.29.2009.06689.
Лист № 7
Всего листов 7
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВС-5000, РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Изготовитель
Открытое акционерное общество «Нефтебаза Красный Яр»
(ОАО «Нефтебаза Красный Яр»)
ИНН 5433151055
Адрес: 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр
Телефон: (383) 303-00-00, факс: (383) 294-22-47
E-mail: info@rezervuar.ru
Заявитель
Общество с ограниченной ответственностью «Пурнефтепереработка»
(ООО «Пурнефтепереработка»)
ИНН 8913008332
Адрес: 629840, Тюменская область, Ямало-Ненецкий автономный округ, Пуровский
район, пос. Пурпе, ул. Федеральная, панель №3, ООО «Пурнефтепереработка».
Телефон: +7 (34936) 5-00-05, факс: +7 (34936) 5-00-08
E-mail: E-mail: pnp-secretar@purneftegaz.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания»
(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail:
Аттестат аккредитации ООО ИК «СИБИНТЕК» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312187 от 29.05.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
