ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые Mentor UT
Назначение средства измерений
Дефектоскопы ультразвуковые Mentor UT (далее - дефектоскопы) предназначены
для измерений глубины залегания дефектов при ультразвуковом контроле деталей и узлов
из металлов.
Описание средства измерений
Принцип действия дефектоскопов основан на эхо-импульсном методе неразрушающего
контроля. Пьезоэлектрический преобразователь (ПЭП) формирует ультразвуковую волну в
объекте контроля. Ультразвуковая волна, распространяясь в нем, отражается от несплошностей
или донной поверхности и принимается ПЭП. Принятый сигнал усиливается, оцифровывается и
обрабатывается электронным блоком дефектоскопа. Результаты отображаются на экране
дефектоскопа в виде A-скана, B-скана, С-скана или Е-скана.
Конструктивно дефектоскоп состоит из электронного блока и ПЭП (одноэлементный
преобразователь или преобразователь на фазированной решетке), подключаемых к нему с
помощью кабеля. Управление дефектоскопом полностью производится с помощью сенсорного
экрана, расположенного на передней панели электронного блока.

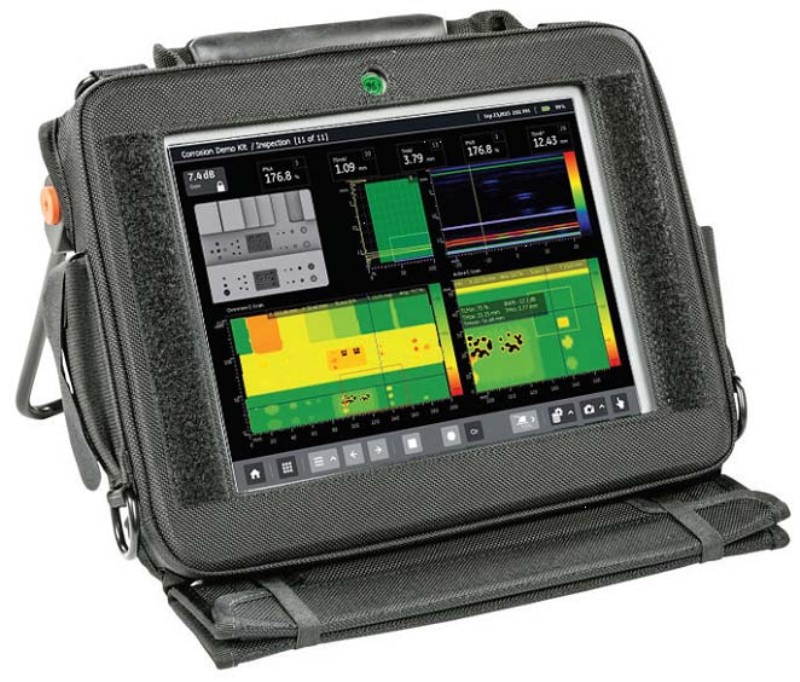

Общий вид дефектоскопов представлен на рисунке 1.
Рисунок 1 - Trial вид дефектоскопов
Лист № 2
Всего листов 4

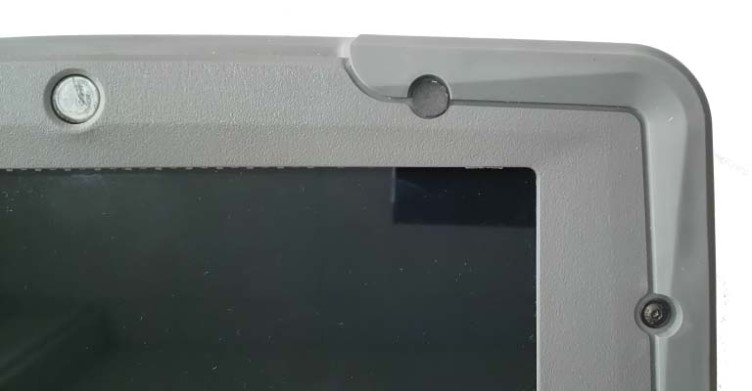

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) позволяет регистрировать и сохранять результаты
измерений, настройки параметров контроля, создавать отчеты и управлять настройками
дефектоскопа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
MENTOR
1.0.02293.996 и выше
-
Метрологические и технические характеристики
Значение
от 2 до 55
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений глубины залегания дефектов, мм
Пределы допускаемой абсолютной погрешности измерений глубины
залегания дефектов, мм
±0,5
Значение
32
1
Таблица 3 - Основные технические характеристики
Наименование характеристики
Количество каналов
- ФР
- одноканальный
Диапазон регулировки коэффициента усиления, дБ
- ФР
- одноканальный
от 0 до 78 с шагом 0,5
от 0 до 95 с шагом 0,2
Место пломбировки
Лист № 3
Всего листов 4
Значение
10,4
1024
768
10
7,2
от 100 до 240
от 47 до 63
295
230
60
3,1
Наименование характеристики
Сенсорный емкостной дисплей XVGA:
- диагональ, дюйм
- разрешение, пиксель
Средний срок службы, лет
Питание от встроенного аккумулятора с напряжением, В
Питание от сети переменного тока с:
- напряжением, В
- частотой, Гц
Габаритные размеры (Д
Ш
В), мм, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
от -20 до +55
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати и на корпус
электронного блока дефектоскопа с помощью наклейки.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Таблица 4 - Комплектность дефектоскопов
НаименованиеОбозначение
Электронный блок дефектоскопа -
ПЭП*-
Кабель для ПЭП*-
Зарядное устройство-
Транспортировочный кейс-
USB-накопитель-
Руководство по эксплуатации-
Методика поверкиМП 037.Д4-16
* - количество и тип преобразователей/кабелей в соответствии с заказом.
Поверка
осуществляется по документу МП 037.Д4-16 «Дефектоскопы ультразвуковые Mentor UT.
Методика поверки», утвержденному ФГУП «ВНИИОФИ» 02.08.2016 г.
Основные средства поверки:
1 Комплект мер ультразвуковых ККО-3, мера №3Р (рег. № 63388-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
ультразвуковым Mentor UT
Техническая документация фирмы GE Sensing EMEA, Ирландия
Лист № 4
Всего листов 4
Изготовитель
Фирма «GE Sensing EMEA», Ирландия
Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, Ирландия
Телефон: +353 61 470200
Факс: +353 61 471359
Web-сайт: http:
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»)
ИНН 7705574092
Адрес: 123317, г. Москва, Пресненская наб., д. 10
Телефон: +7 (495) 739-68-11
Факс: +7 (495) 739-68-01
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
